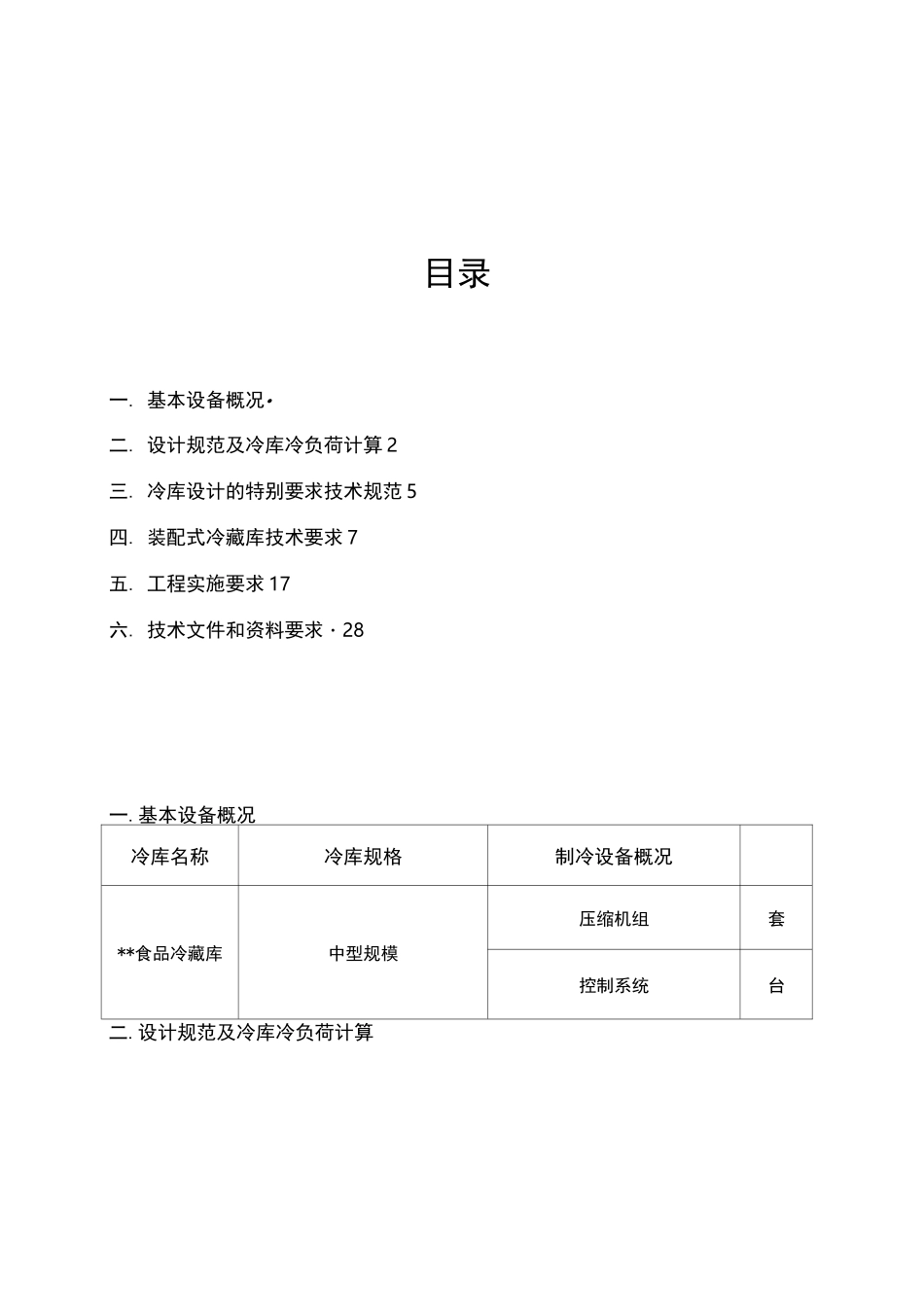

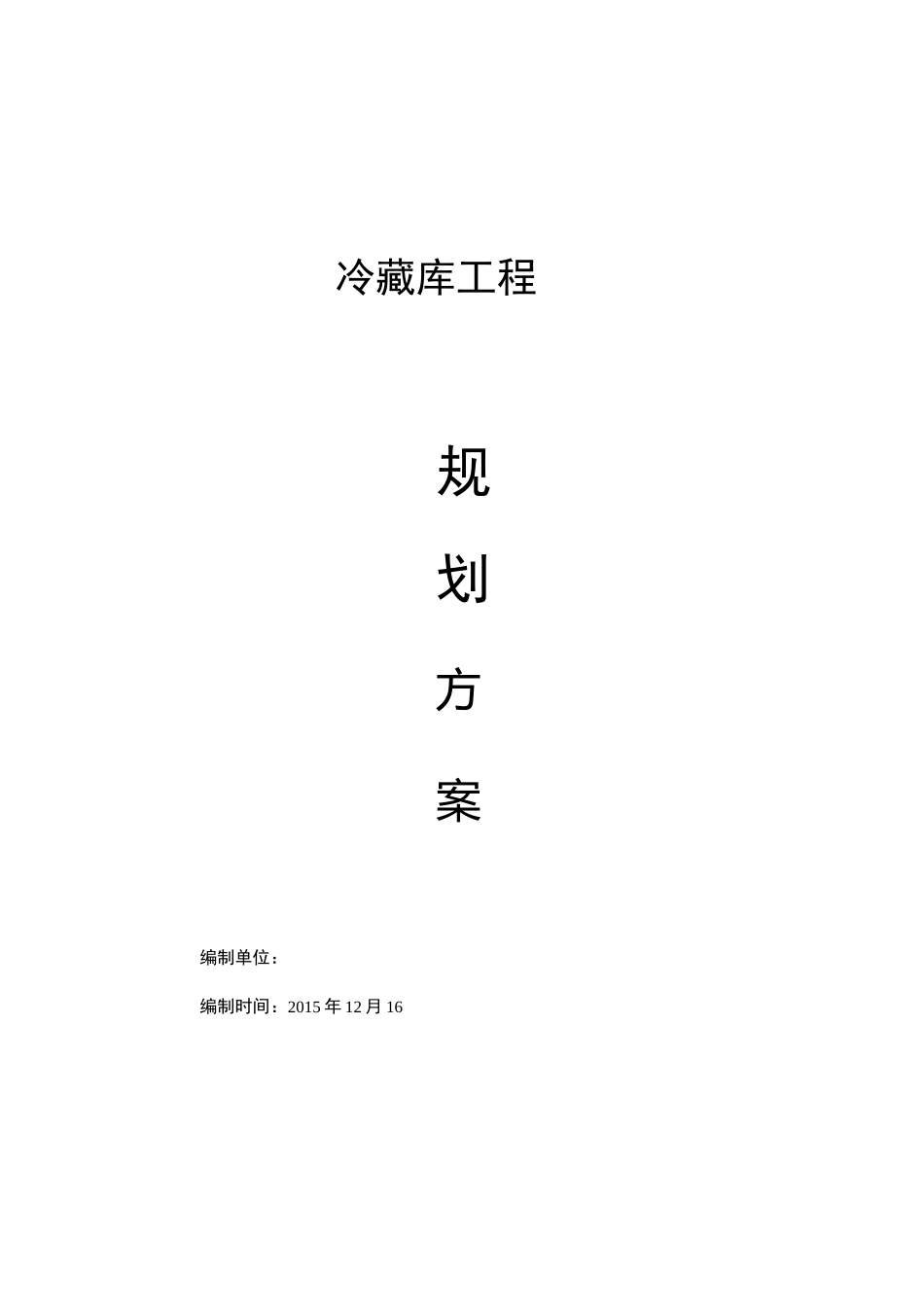

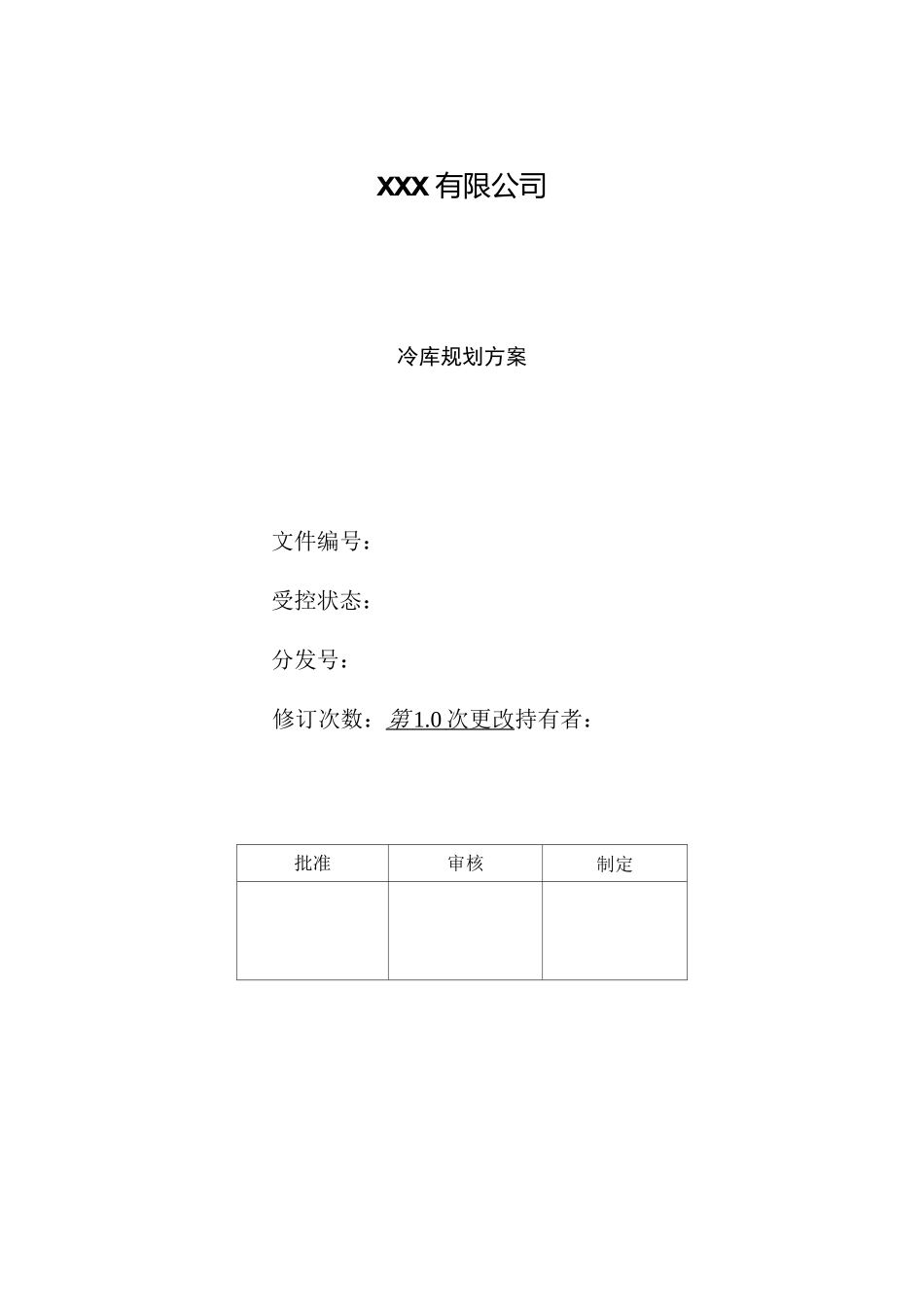

xxx有限公司冷库规划方案文件编号：受控状态：分发号：修订次数：第1.0次更改持有者：批准审核制定冷藏库工程规划方案编制单位：编制时间：2015年12月16目录一.基本设备概况•二.设计规范及冷库冷负荷计算2三.冷库设计的特别要求技术规范5四.装配式冷藏库技术要求7五.工程实施要求17六.技术文件和资料要求・28一.基本设备概况冷库名称冷库规格制冷设备概况**食品冷藏库中型规模压缩机组套控制系统台二.设计规范及冷库冷负荷计算1设计规范室外环境1、夏季通风室外计算干球温度：TWK=5°C~38°C2、夏季空气调节室外计算日平均干球温度：33C3、夏季空气调节室外计算日平均湿球温度：TWS=28C4、夏季室外计算相对湿度：30%~85%5、年平均气压：1012hPa6、极端最高温度：42°C7、极端最低温度：5C。室内环境1、室内温度：15C〜35C，相对湿度：（70%冬季），（85%夏季）2、室内最大相对湿度：日平均不大于90%（25C时）3、地震地面加速度：水平加速度不超过0.2G，垂直加速度不超过0.1G4、电力供应：TN-S制，额定电压为380V/220V，电压波动率：土7%,额定频率为50Hz，频率波动率：土2%，接地电阻不大于1Q。气候条件的适应性制冷设备厂所有设备能适应现场的上述条件，并针对项目所在地的具体情况，设有三防措施（防潮，防腐，防锈）并满足这些条件。冷库为全年365天，连续运行。本项目的冷库制冷系统、库体工程是交钥匙工程，所提交的系统是通电即可使用的系统。厂家对冷库总体性，成套性负责。客户所要求的系统为冷库系统套，库体工程套。厂家所生产的这些系统是优质、完整、技术先进、操作方便、免维护的独立冷源装配式冷库系统。系统须保证符合技术规格书的要求。其中包括招标技术文件中明确描述或暗示的以及有效完成系统功能所需的所有系统和设备的设计、制造、装配、检验、运输、仓储、安装、调试、初验、试运行、工程监督、劳务、最终验收和售后服务，以及上述工作所需的设备、材料、附件、配件、工具、仪器、易耗件和备件的提供等，并按照上述顺序向招标人移交完整的独立冷源装配式冷库系统、库体以及相关文件资料，并保证符合技术文件的要求。厂家只有在得到客户实业签发的验收合格书面证明后，各项工作和整个工程才能算完成。2具体工作内容（1）.1间冷库所有的冷库系统（系统设备至少包括但不限于、节中规定的内容），包括系统选型设计（含出图），各项指标的优化，包括但不限于机组、库板、库门、设备的选用、集成、供货、储存、安装、调试、验收等工作；（2）.冷库系统设备的安装、调试；含冷库的控制和监控：（包括现场监控、显示和预留远程监测线路端子）］；（3）.冷库内聚氨酯保温地面、包括保温层、防冻、防水层等供货和施工。保证地面防滑处理。（4）.冷库系统范围内的供电、照明、排水等工作由投标人完成。（5）.与建筑等各其他系统承包商配合完成所有接口工作；连接至招标图纸所示接口位置；(6).系统的配置包括冷凝压缩机组、管路、控制系统，加注好制冷剂和冷冻油等，所有设备的安装、管路连接、电线连接、调试等服务；(7).提供全部设备安装及连接、调试所需之连接件、紧固件、防护材料及其他消耗品，包括在图纸上、文件上未提及但为完成本合同工作及设备合理运行所需要的附件和材料等。(8).冷库系统设备的调试、维护与质量保证服务；(9).人员培训；(10).附件、备件、专用工具供货；(11).售后服务和技术支持。3系统设计寿命系统的设计寿命$15年，并且能够以每年365天、每天24小时的工作循环连续运行。主要设备和部件的寿命要求如下；序号设备单位寿命备注1库体年$152蒸发器年$103冷媒管道年$154冷凝压缩机组小时$10万5控制系统年$154产品标准和规范1必须满足的标准(1).国家《组合式冷库用隔热夹心板技术条件》标准JB/T6527-92(2).《工业企业设计卫生标准》［GBZ1-2002］(3).《建筑设计防火规范》［GBJ16-87-2001修订版］(4).《工业企业噪声控制设计规范》［GBJ87-85］(5).《供配电系统设计规范》［GB50052-95］(6).《电气装置安装工程施工及验收规范》［GBJ232-82］(7).其他所有适用于冷库的国家、深圳市颁布的强制性规范投标人所供应的设备、器材、部件、材料及所完成的安...
