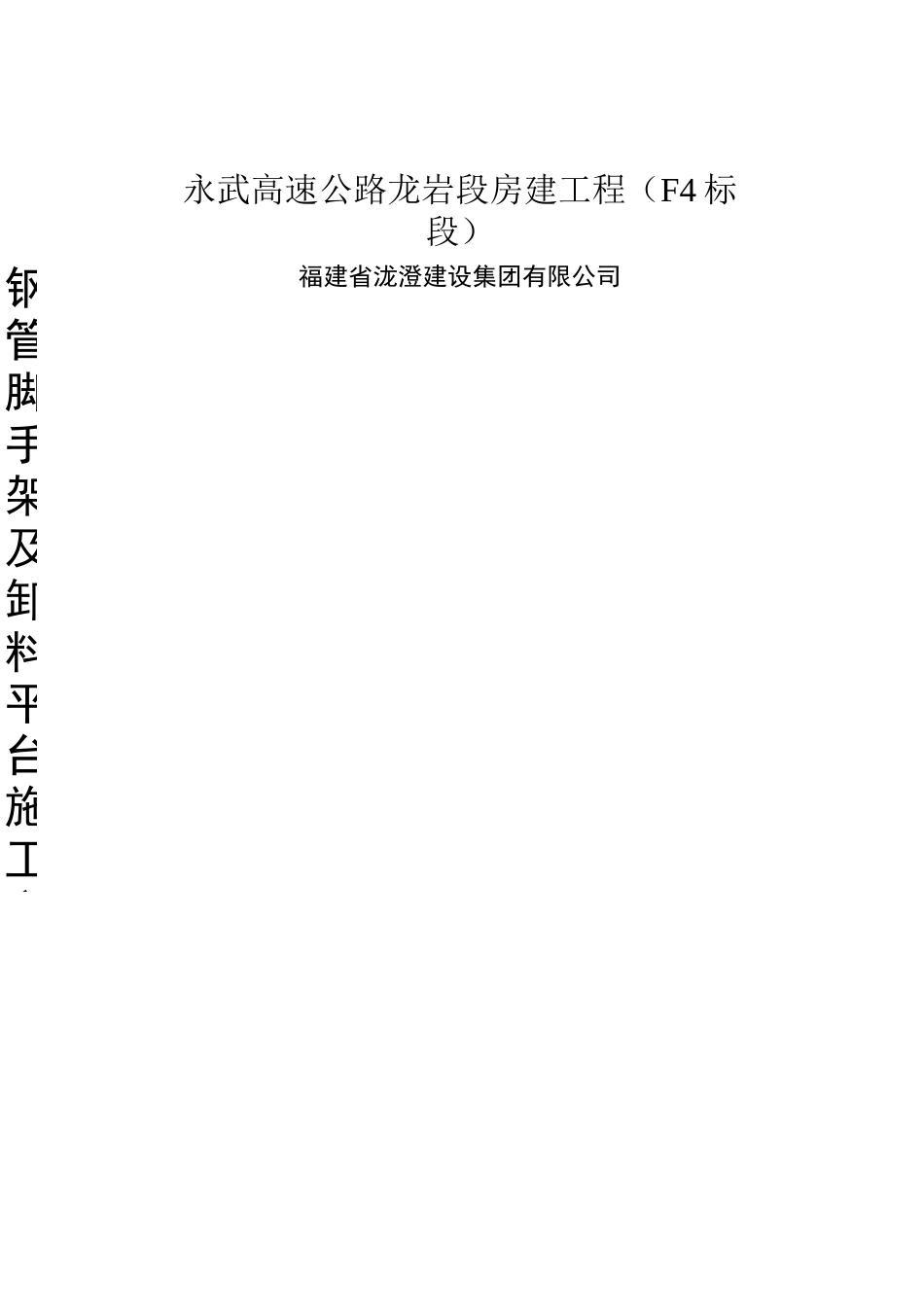

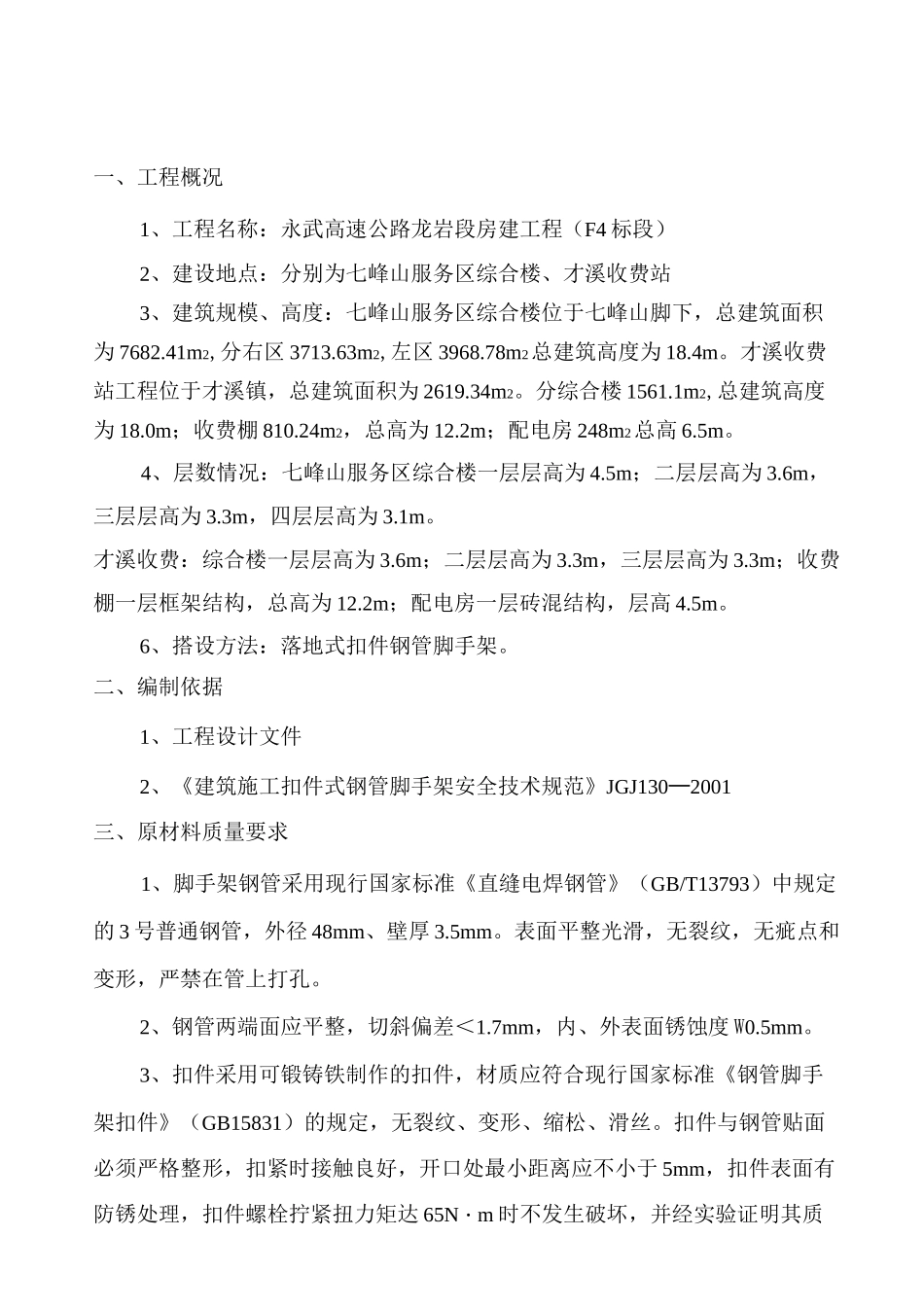

钢管脚手架及卸料平台施工方永武高速公路龙岩段房建工程（F4标段）福建省泷澄建设集团有限公司目录一、工程概况1、工程名称：永武高速公路龙岩段房建工程（F4标段）2、建设地点：分别为七峰山服务区综合楼、才溪收费站3、建筑规模、高度：七峰山服务区综合楼位于七峰山脚下，总建筑面积为7682.41m2,分右区3713.63m2,左区3968.78m2总建筑高度为18.4m。才溪收费站工程位于才溪镇，总建筑面积为2619.34m2。分综合楼1561.1m2,总建筑高度为18.0m；收费棚810.24m2，总高为12.2m；配电房248m2总高6.5m。4、层数情况：七峰山服务区综合楼一层层高为4.5m；二层层高为3.6m，三层层高为3.3m，四层层高为3.1m。才溪收费：综合楼一层层高为3.6m；二层层高为3.3m，三层层高为3.3m；收费棚一层框架结构，总高为12.2m；配电房一层砖混结构，层高4.5m。6、搭设方法：落地式扣件钢管脚手架。二、编制依据1、工程设计文件2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001三、原材料质量要求1、脚手架钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）中规定的3号普通钢管，外径48mm、壁厚3.5mm。表面平整光滑，无裂纹，无疵点和变形，严禁在管上打孔。2、钢管两端面应平整，切斜偏差＜1.7mm，内、外表面锈蚀度W0.5mm。3、扣件采用可锻铸铁制作的扣件，材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定，无裂纹、变形、缩松、滑丝。扣件与钢管贴面必须严格整形，扣紧时接触良好，开口处最小距离应不小于5mm，扣件表面有防锈处理，扣件螺栓拧紧扭力矩达65N・m时不发生破坏，并经实验证明其质量符合国家标准的规定。4、脚手板采用竹笆板，要求竹杆挺直，质地坚韧，四角用16#镀锌铁丝绑扎。外挂密目式安全网进行全封闭施工，操作层挂一道防护平网。四、落地钢管脚手架搭设方法1、本工程搭设落地脚手架，立杆纵距1.8m，横距1.05m，步距1.8m。连墙一层三跨，按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001设置。2、其搭设顺序为内立杆一外立杆一小横杆一大横杆一搁栅一防护栏杆（挡脚板）一连墙杆一剪刀撑一脚手板一安全网。五、钢管脚手架搭设注意事项及构造要求1、立杆底部支撑在一层顶板上（阳台处外立杆支撑在地面），立杆应铺垫块，距板面200mm处设纵横扫地杆，板底设置立杆（与上部立杆同一轴线）卸荷。2、相邻立杆接头不应设置在同步内，应隔一根立杆交错布置。其错开长度大于0.5M。离外墙应不得大于0.15m，如因支模需要，最大不超过0.3M，但拆模时应加以防护措施，各接头中心至主节点距离，不宜大于步距的1/3。3、开始搭设立柱时，立杆标定应做到转角（含阴、阳角）、洞口、空调板两侧设杆，纵距按实际墙段分配，不足间距倍数，只能调小不能调大。开始搭设时应每隔5跨设置一抛撑，直到连墙杆安装稳定后，方可视情况拆除。4、当搭至有连墙件的构造层时，搭设完立柱、纵（横）向水平杆后，应立即设置连墙杆，断开处两端必须每层设置连墙，应设横向剪刀、连墙件垂直间距不应大于建筑物层高，也不应大于两步。5、纵向水平杆宜用对接扣件连接，对接头应交错布置，其长度不宜少于3跨，相邻接头水平距离应大于0.5m,不应设在同步同跨内，接头中心至最近主节点不宜大于纵距1/3。纵向水平杆必须四周交圈。6、连墙杆设置，其垂直间距为一层，水平间距为3跨，并宜靠近主节点设置，偏离主节点距离不应大于300mm，严禁脚手架使用期间拆除连墙杆，连墙应为刚性连墙件，宜呈水平设置，当不能水平设置时，与脚手架连接一端应下斜连接，不应采用上斜连接。7、剪刀撑设置由转角处起跨越立杆不应小于4跨，也不应小于6m与地面倾角宜在45°〜60°之间，接长应用搭接，搭接长度不小于100cm，端部扣件盖板的边缘至杆端距离不应小于100mm，离主节点不宜大于150mm。开口型脚手架，开口两端必须设置横向斜撑。8、扣件安装：扣件规格与钢管外径相同，螺栓紧固扭力矩为40〜50N・m为宜。9、脚手板：操作层上下密铺，铺稳距墙面不应大于0.15m，每隔12m加铺一道，应采用对接平铺，四周用直径16#镀锌丝固定在纵向水平杆上。10、栏杆应在外立杆内侧1.2m处和中间设置，并设180mm油漆黄黑相间或黄色挡脚板...
