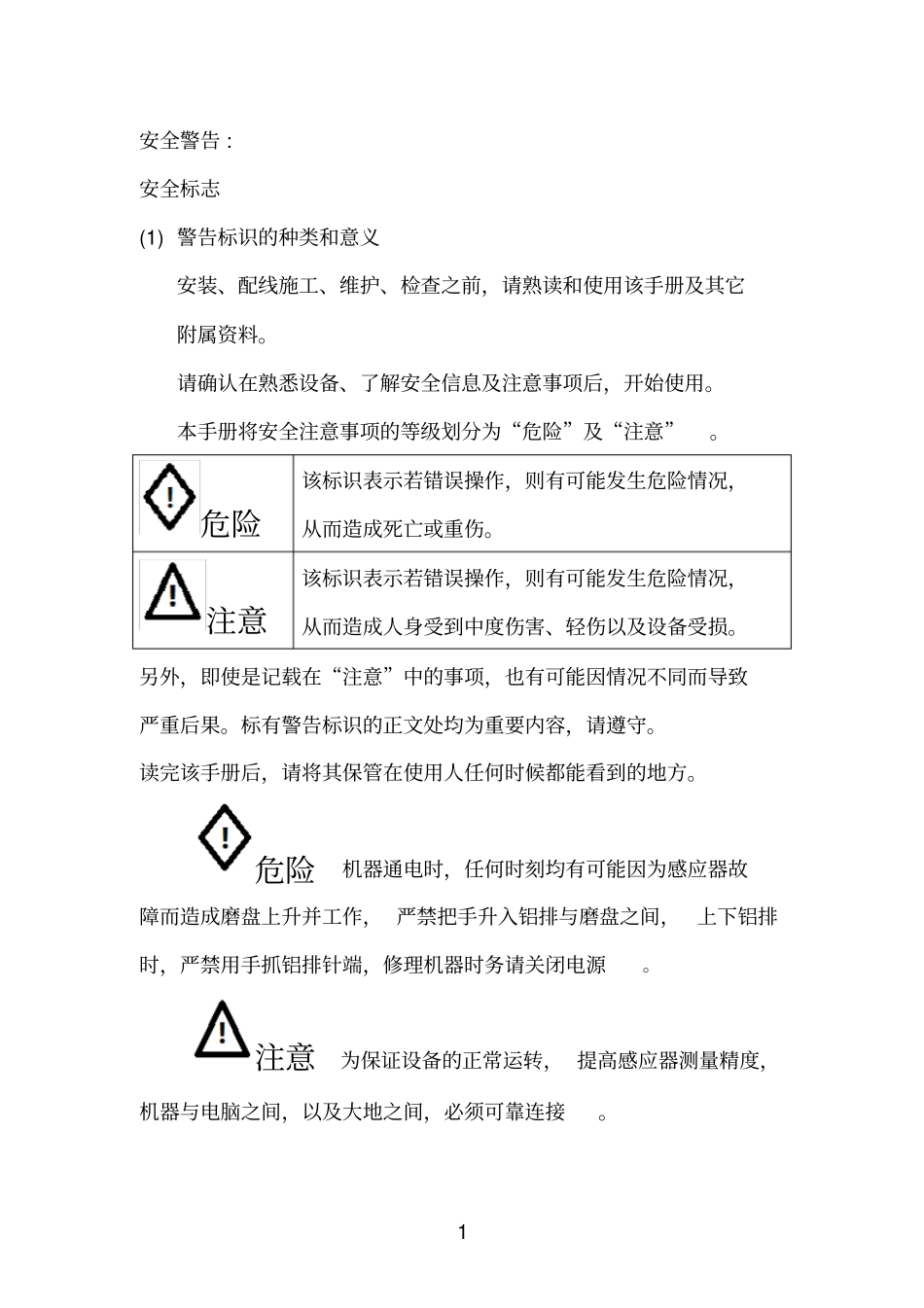

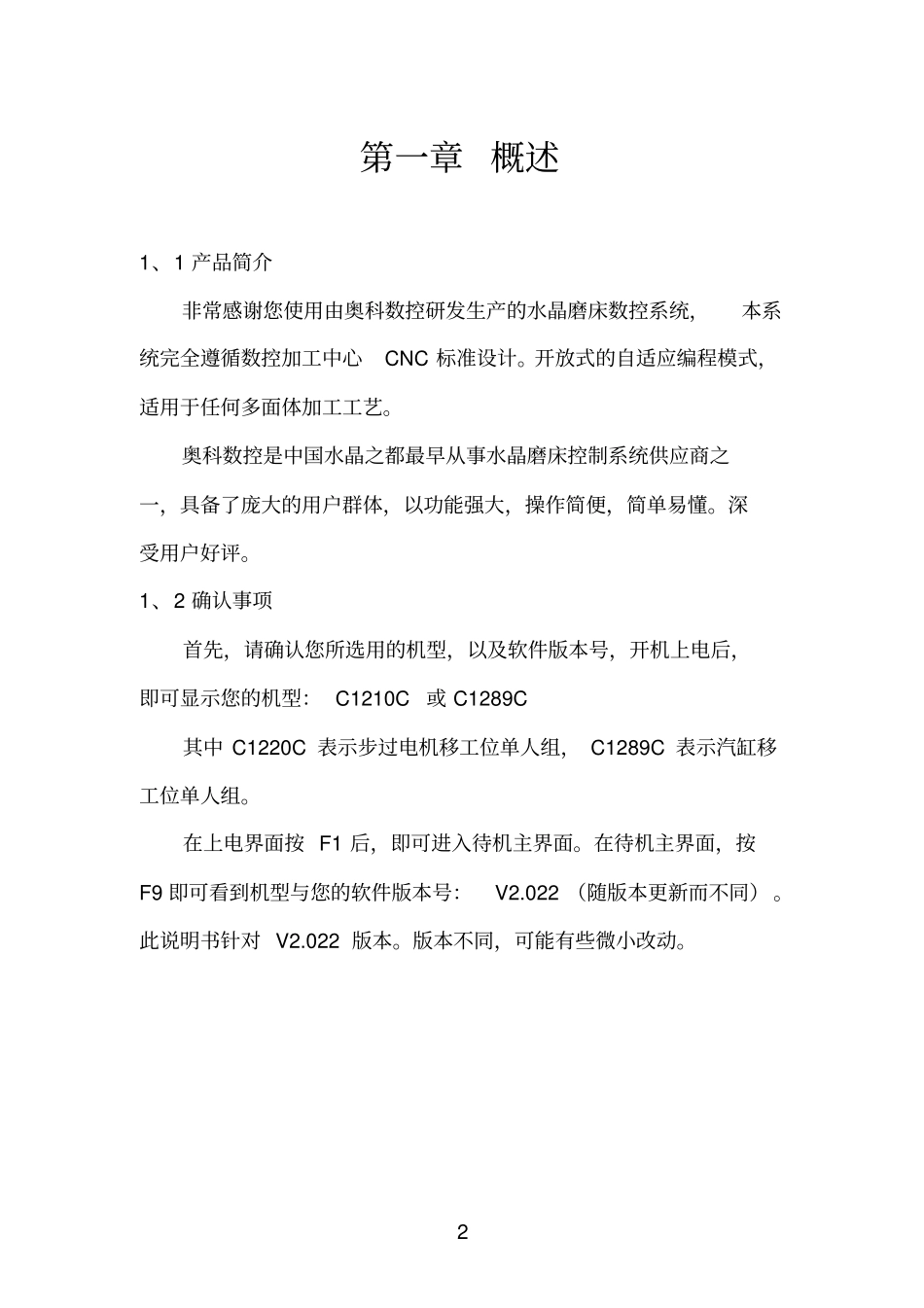

精品精品奥科单人组水晶磨床电脑使用说明书V2023版浦江县奥科电子仪表厂二0一一年1安全警告:安全标志(1)警告标识的种类和意义安装、配线施工、维护、检查之前，请熟读和使用该手册及其它附属资料。请确认在熟悉设备、了解安全信息及注意事项后，开始使用。本手册将安全注意事项的等级划分为“危险”及“注意”。危险该标识表示若错误操作，则有可能发生危险情况，从而造成死亡或重伤。注意该标识表示若错误操作，则有可能发生危险情况，从而造成人身受到中度伤害、轻伤以及设备受损。另外，即使是记载在“注意”中的事项，也有可能因情况不同而导致严重后果。标有警告标识的正文处均为重要内容，请遵守。读完该手册后，请将其保管在使用人任何时候都能看到的地方。危险机器通电时，任何时刻均有可能因为感应器故障而造成磨盘上升并工作，严禁把手升入铝排与磨盘之间，上下铝排时，严禁用手抓铝排针端，修理机器时务请关闭电源。注意为保证设备的正常运转，提高感应器测量精度，机器与电脑之间，以及大地之间，必须可靠连接。2第一章概述1、1产品简介非常感谢您使用由奥科数控研发生产的水晶磨床数控系统，本系统完全遵循数控加工中心CNC标准设计。开放式的自适应编程模式，适用于任何多面体加工工艺。奥科数控是中国水晶之都最早从事水晶磨床控制系统供应商之一，具备了庞大的用户群体，以功能强大，操作简便，简单易懂。深受用户好评。1、2确认事项首先，请确认您所选用的机型，以及软件版本号，开机上电后，即可显示您的机型：C1210C或C1289C其中C1220C表示步过电机移工位单人组，C1289C表示汽缸移工位单人组。在上电界面按F1后，即可进入待机主界面。在待机主界面，按F9即可看到机型与您的软件版本号：V2.022（随版本更新而不同）。此说明书针对V2.022版本。版本不同，可能有些微小改动。3第二章快速使用本控制器使用简单，所有操作均有提示可供参考。上电后，按F1，系统自动找升降零点感应器，工位感应器（如果是步进电机移工位），翻板摆角感应器，使翻板到90度位置。；按F2可以调置工艺参数，详见第四章；按F3可以手动测试，并判断机器故障；详见第五章。进入主界面后，所有按钮均为功能按钮。功能按钮的意义，如薄膜面板上的黑色文字标注所标。F0运行按钮：进入工作准备界面。再按F0开始运行工作，F5粗磨，F6精磨，F7抛光工位选择。压杆测量：F0运行按钮进入工作准备界面。在粗抛按压杆开始测量。F1密码按钮：如果锁定状态，提示输入密码，如果解锁状态，4将进入锁定状态。F2校准按钮：查找升降零点感应器，摆角零点感应器，工位感应器(仅限步进电机移工位的C1210C机型)。F3转面按钮：铝排产品转动45度。再按ESC可以返回0度。（给产品做好记号，并按F3，再按ESC键，产品必须回到原标记位置，表示正常，如果不能回到原位，表示转面步进电机工作速度过快，有失步情况。或者铝排比设置有误。）F490度按钮：翻板转到90度位置。注意屏幕中央的Y轴角度，必须与机械实际角度一致。F5粗磨按钮：设置为粗磨状态，并移工位到粗磨状态。注意机器位置与电脑状态一致。F6精磨按钮：设置为精磨状态，并移工位到精磨状态。注意机器位置与电脑状态一致。（单人组一般不使用精磨）F7抛光按钮：设置为抛光状态，并移工位到抛光状态。注意机器位置与电脑状态一致。F8上下按钮：切换上下半球。F9暂停按钮：工作时的暂停按钮。待机状态，按F9显示版本号，再按F9可以打开或关闭磨盘电机。球形按钮：进入球形设置菜单，详见第二章。行面空走切换到目标行面后，按ENT键可以空走定位。到屏幕显示面的转面X与摆角Y位置。按ESC可以返回初始摆角或结速摆角位置。锁紧或松开铝排。5基本参数按钮：进入设置界面。手动测试：进入手动测试界面。ESC返回按钮：返回或取消。ENT确认按钮：确认有效的操作。在线调试：工作时，按键，可以在线调试高度，调整好后，按确认，可以选择保存在进位，位移以及补偿，压杆高度中。请根据选择保存。停留时间，在基本参数量设置一个整个产品需要的停留时间。然后，在粗抛分别调整每个面的停留时间。总的停留时间为两者相加。停留时间设置方式为，在粗磨主界面按球形按钮F5粗...
