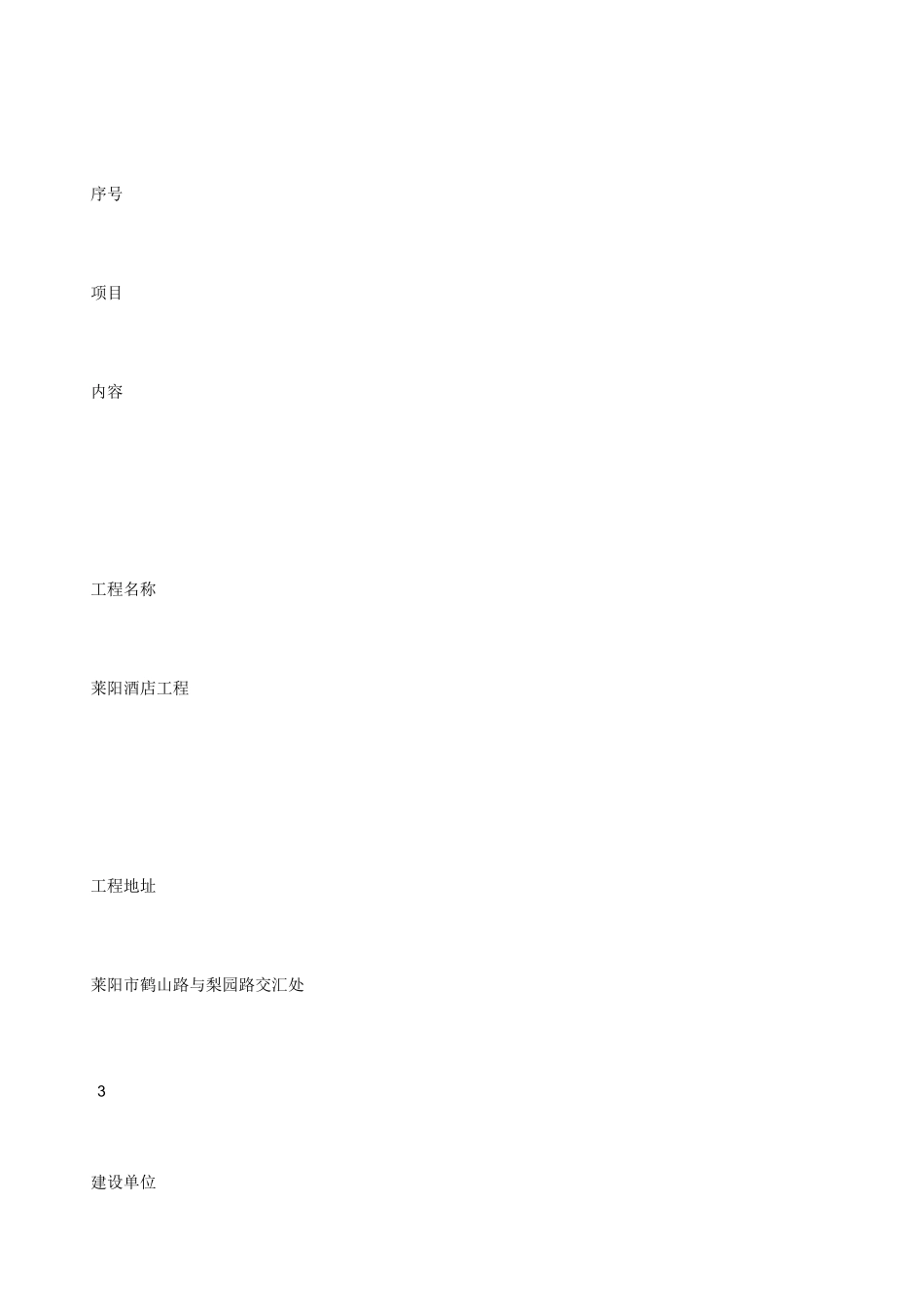

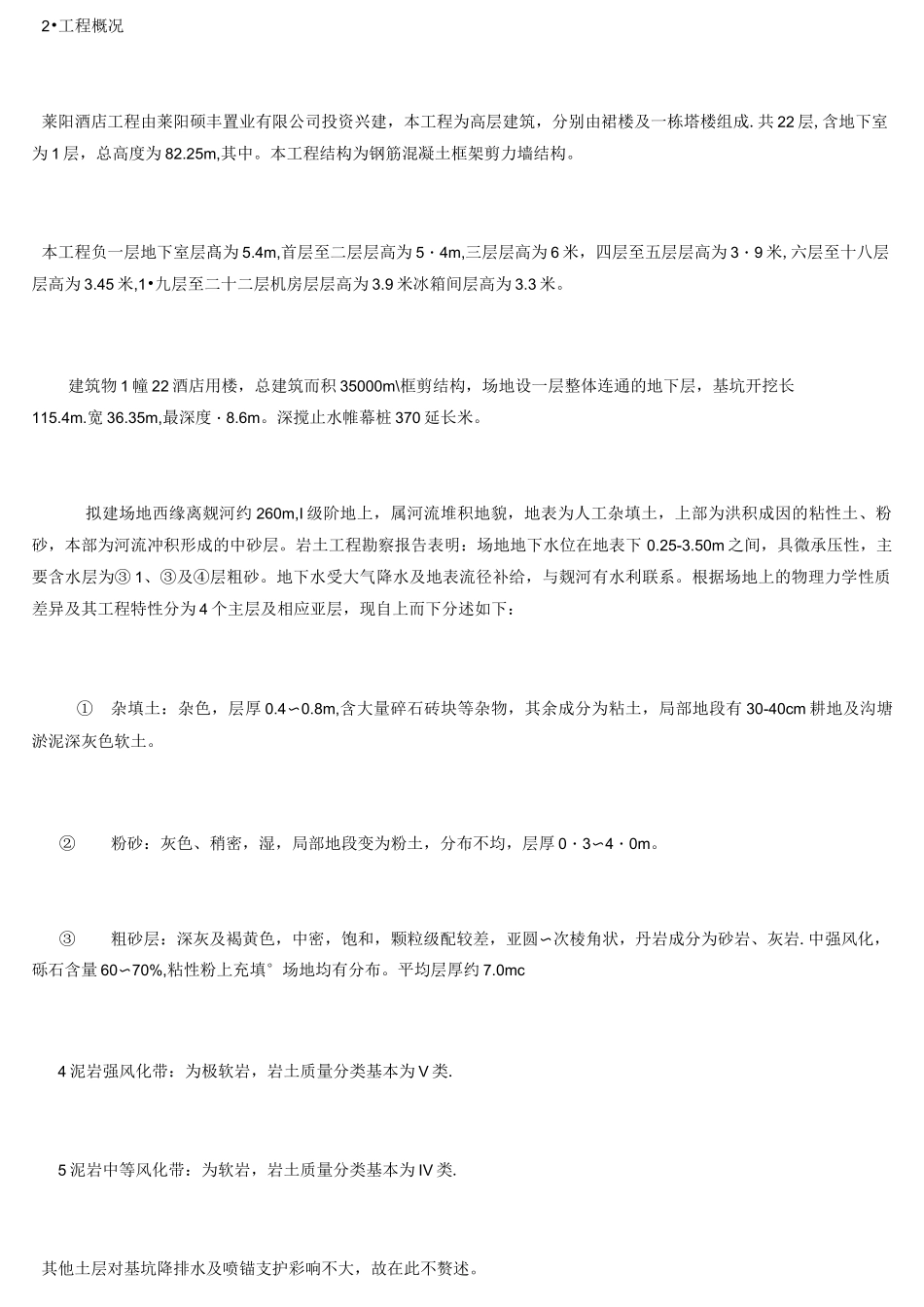

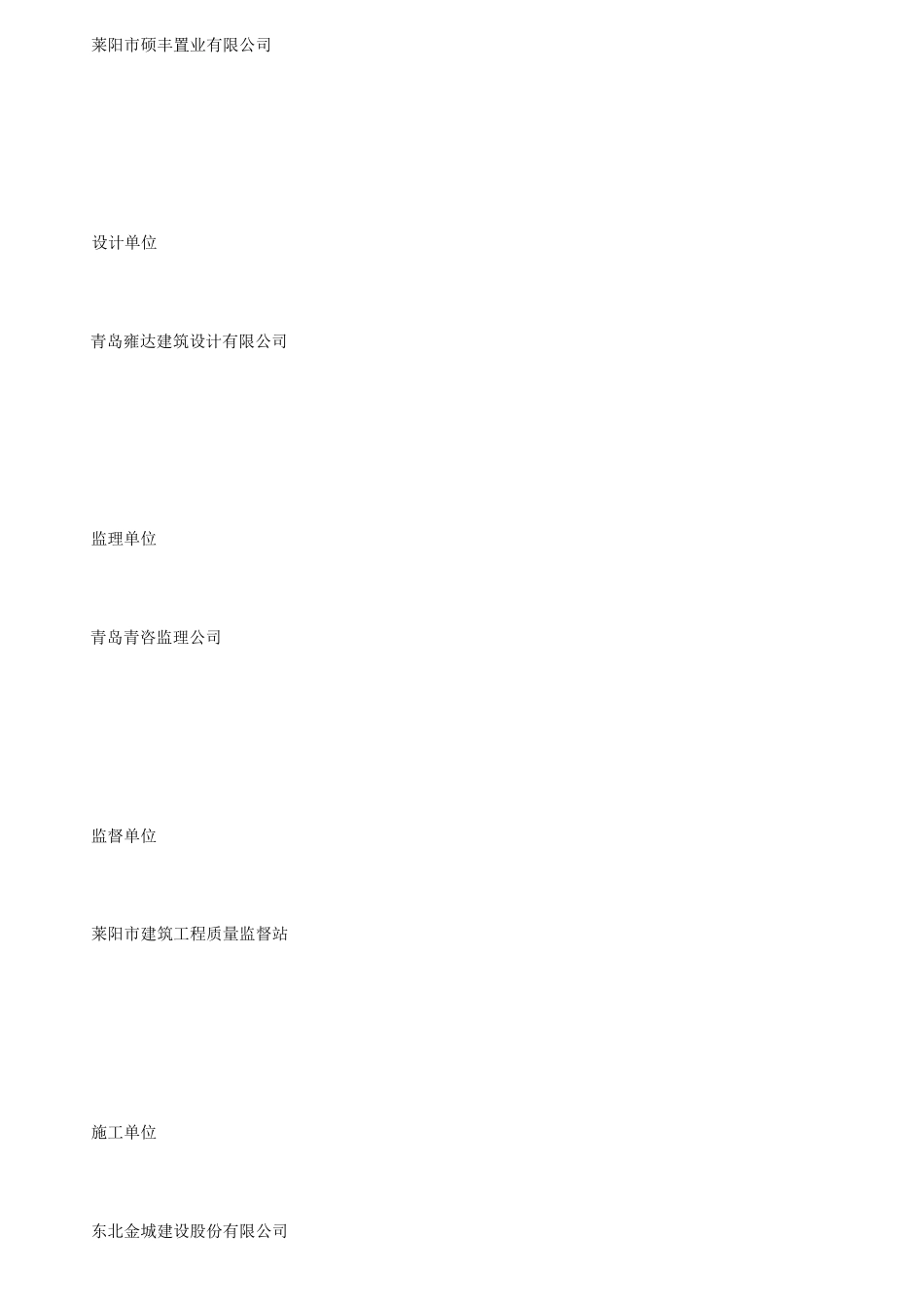

3序号项目内容工程名称莱阳酒店工程工程地址莱阳市鹤山路与梨园路交汇处建设单位莱阳市硕丰置业有限公司设计单位青岛雍达建筑设计有限公司监理单位青岛青咨监理公司监督单位莱阳市建筑工程质量监督站施工单位东北金城建设股份有限公司2•工程概况莱阳酒店工程由莱阳硕丰置业有限公司投资兴建，本工程为高层建筑，分别由裙楼及一栋塔楼组成.共22层,含地下室为1层，总高度为82.25m,其中。本工程结构为钢筋混凝土框架剪力墙结构。本工程负一层地下室层髙为5.4m,首层至二层层高为5・4m,三层层高为6米，四层至五层层高为3・9米,六层至十八层层高为3.45米,1•九层至二十二层机房层层高为3.9米冰箱间层高为3.3米。建筑物1幢22酒店用楼，总建筑而积35000m\框剪结构，场地设一层整体连通的地下层，基坑开挖长115.4m.宽36.35m,最深度・8.6m。深搅止水帷幕桩370延长米。拟建场地西缘离觌河约260m,I级阶地上，属河流堆积地貌，地表为人工杂填土，上部为洪积成因的粘性土、粉砂，本部为河流冲积形成的中砂层。岩土工程勘察报告表明：场地地下水位在地表下0.25-3.50m之间，具微承压性，主要含水层为③1、③及④层粗砂。地下水受大气降水及地表流径补给，与觌河有水利联系。根据场地上的物理力学性质差异及其工程特性分为4个主层及相应亚层，现自上而下分述如下：①杂填土：杂色，层厚0.4〜0.8m,含大量碎石砖块等杂物，其余成分为粘土，局部地段有30-40cm耕地及沟塘淤泥深灰色软土。②粉砂：灰色、稍密，湿，局部地段变为粉土，分布不均，层厚0・3〜4・0m。③粗砂层：深灰及褐黄色，中密，饱和，颗粒级配较差，亚圆〜次棱角状，丹岩成分为砂岩、灰岩.中强风化，砾石含量60〜70%,粘性粉上充填°场地均有分布。平均层厚约7.0mc4泥岩强风化带：为极软岩，岩土质量分类基本为V类.5泥岩中等风化带：为软岩，岩土质量分类基本为IV类.其他土层对基坑降排水及喷锚支护彩响不大，故在此不赘述。地下水对碗结构在交湿情况下对钢结构具弱腐蚀性。基坑涌水虽:Q建议取值2425m3/d，降水影响半径R建议取值243m,渗透系数k建议取值46.6m/do3、深基坑降排水方案的选择因场地地下水埋深3・40390m,基坑开挖最深度-8.6m,大部分地段揭示含水量丰富的③粗砂层，所以为防止开挖过程中出现基坑地下水突涌对施工造成不良影响，基坑开挖前应对基坑周边做好止水和降水技术措施。止水降水措施一般有井点降水、帷幕止水防砂、坑内降水等。井点降水是普通采用的经济而有效的降水方法。但针对本场地的工程地质特点，在基坑开挖施工前，应先进行坑内降水，因此从施工安全技术、确保工期和工程质量等方而综合比较分析，宜采用入岩式深搅桩止水帷幕（帷幕悬底部深入泥岩中2米）与坑内井点降水联合方案。3.1基坑壁防渗止水场地浅部填土松散且厚度较大，开挖深度内地基上强度较低，地下水位埋深较浚。基坑开挖后坑壁上圧力和水压力增大，坑壁土体极易向坑内滑移，所以为保证基坑支护施工顺利进行和安全，基坑开挖前，宜在基坑开挖上口线外预先施工一排相互搭接的深搅止水帷幕桩。深搅止水帷幕桩设计和施工主要依据《建筑地基处理技术规范》JGJ79-2002及《岩土工程勘察报告》等要求进行。根据岩土工程勘察报告，拟开挖基坑底之下均为很厚的圆砾层，该层为相对强透（含）水层，无隔防止水效果，深搅I匕水帷幕桩只能选择入岩式（即帷幕入岩层［米，以墙的形式，形而一条封闭的混凝土带），深搅止水帷幕桩绕基坑施工呈环形闭合状，这样不仅延长了坑内降水时坑外地下水的深流路径，而且有利于坑内降水和坑外排水工作的进行，同时预设的环形闭合帷幕对深基坑的喷锚支护施工可起到兼顾支护的作用。本工程深搅桩主要设计参数为：旋喷桩径1200mm,桩心距1000m,桩间搭接200mm,桩身长度均约为9・8m,固化材料采用32.5MPa水泥掺入>>70kg/m,水灰比0.506,28天水泥上无侧限抗压强度0.80-1.00MPac3.2基坑内部降排水设计依据及主要设计参数：《岩土工程勘察报告》揭示：地下水埋深0・25・3・5m：孔隙型潜水具微承压性：水位降至地面下5.5m；按每5平方米设置一根050的PVC导水管进行排水,坡底设300x200的排水沟，沿排水沟底部设集水丿I：进行集水，并沿基坑四...
