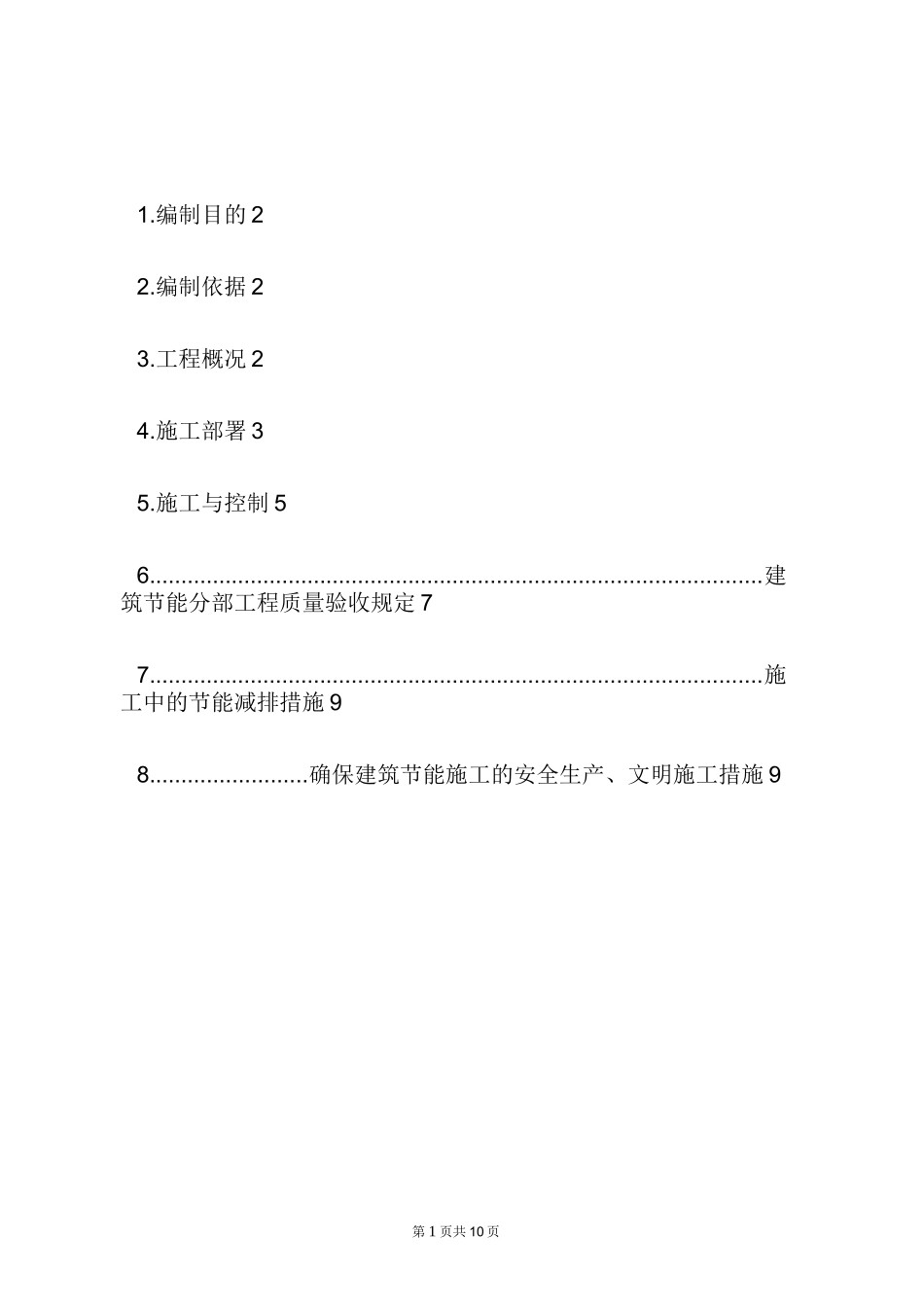

第1页共10页1.编制目的22.编制依据23.工程概况24.施工部署35.施工与控制56.................................................................................................建筑节能分部工程质量验收规定77.................................................................................................施工中的节能减排措施98.........................确保建筑节能施工的安全生产、文明施工措施9第2页共10页1.编制目的为了保护环境、节约能源、促进循环经济发展、创造节约型社会建设，响应国家号召，从我做起，从现在做起，全力做好本项目本专业的节能工作。2.编制依据本水电安装节能工程施工方案编制的依据为长春市建筑设计研究院有限公司设计的润民•大成保障房小区工程施工图纸及有关国家验收规范，水电安装节能工程，质量评定标准和当地政府的有关规定。1）施工图纸润民•大成保障房小区B7#、B9#、B9-1#、B10#楼工程施工图纸。2）主要规范、规程序号名称编号1建筑节能工程施工质量验收规范GB50411-20072公共建筑节能设计标准GB50189-20053建筑照明设计标准GB50034-20044建筑电气工程施工质量验收规范GB50303-20025建筑给排水与采暖工程施工质量验收规程GB50242-20023.工程概况1）工程地点及内容本工程位于长春市绿园区西环城路以西、花莲路以北。本工程为3栋住宅楼、1栋商铺，住宅楼均为地上15层、商铺为地上1层；本工程建筑面积约25742.32川。2）电气系统工程安装电气系统的内容包括：供电、配电、照明、防雷保护接地等。弱电系统工程安装，管路采用PVC管电线管暗敷。3）给水、排水系统工程安装本工程设有生活给水系统、生活污水系统、消火栓给水系统。①生活给水系统：低区（1〜8层）给水设计秒流量5.35L/S。入口所需压力0.55MPa。高区（9-15层）给水设计秒流量4.93L/S。入口所需压力0.75MPa。②生活污水系统：生活水源来自小区内生活给水泵房。本工程污、废水采用合流制。室内±0.000第3页共10页以上污废水重力自流排入室外污水井。③消防给水系统a.消火栓用水量为10L/s，室外消防水量为15L/S。b.室内消防水源由小区内消防水池提供，系统定压及10分钟消防用水量由设在小区内最高建筑的屋顶消防水箱及稳压设备解决，八层及八层以下为减压型消火栓。c.室内消火栓中心距地1.1m,消火栓规格为SN65型，水枪019，水带长25m。d.室外消火栓给水由小区消防外网统一考虑。4）避雷、等电位安装工程①本建筑物按三类防雷建筑物设防。建筑物的防雷装置应满足防直击雷及雷电波的侵入，并设置总等电位联结。接闪器：在屋顶采用010镀锌圆钢做避雷带，屋顶避雷带接闪器网格不大于20mX20m或24mX16m。引下线：利用建筑物钢筋混凝土柱子或剪力墙内四根014以上主筋通长焊接作为引下线，引下线间距不大于25m。所有外墙引下线在室外地面下1m处引出一根40X4热镀锌扁钢。扁钢伸出室外距外墙皮的距离不小于1m。接地极：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。引下线上端与避雷带焊接，下端与接地极焊接；建筑物四角的外墙引下线在室外地面上1.8m处设测试卡子。凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。室外接地凡焊接处均应刷沥青防腐。②等电位：本工程等电位所有进出建筑物的金属管道等均参照国家标准图集《等电位联结安装》中的做法进行总等电位联结，在各配电间设置总等电位联结箱；在卫生间等潮湿性特殊场所作局部等电位联结。4.施工部署1）建筑节能工程施工技术质量管理体系为了贯彻国家建筑节能减排政策，加强建筑节能减排工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组长：马畅（项目经理）——负责全面工作副组长：张欣（技术负责人）——负责组织协调工作，负责技术总部署、组织方案编制及交底等工作。组员：袁琳——现场施工安全管理、协调第4页共10页孙楠——现场施工质量管理、协调朱晓亮——电气设备安装施工技术负责人孙楠—水暖安装施工技术负责人“至精、至诚、更优、更新...
