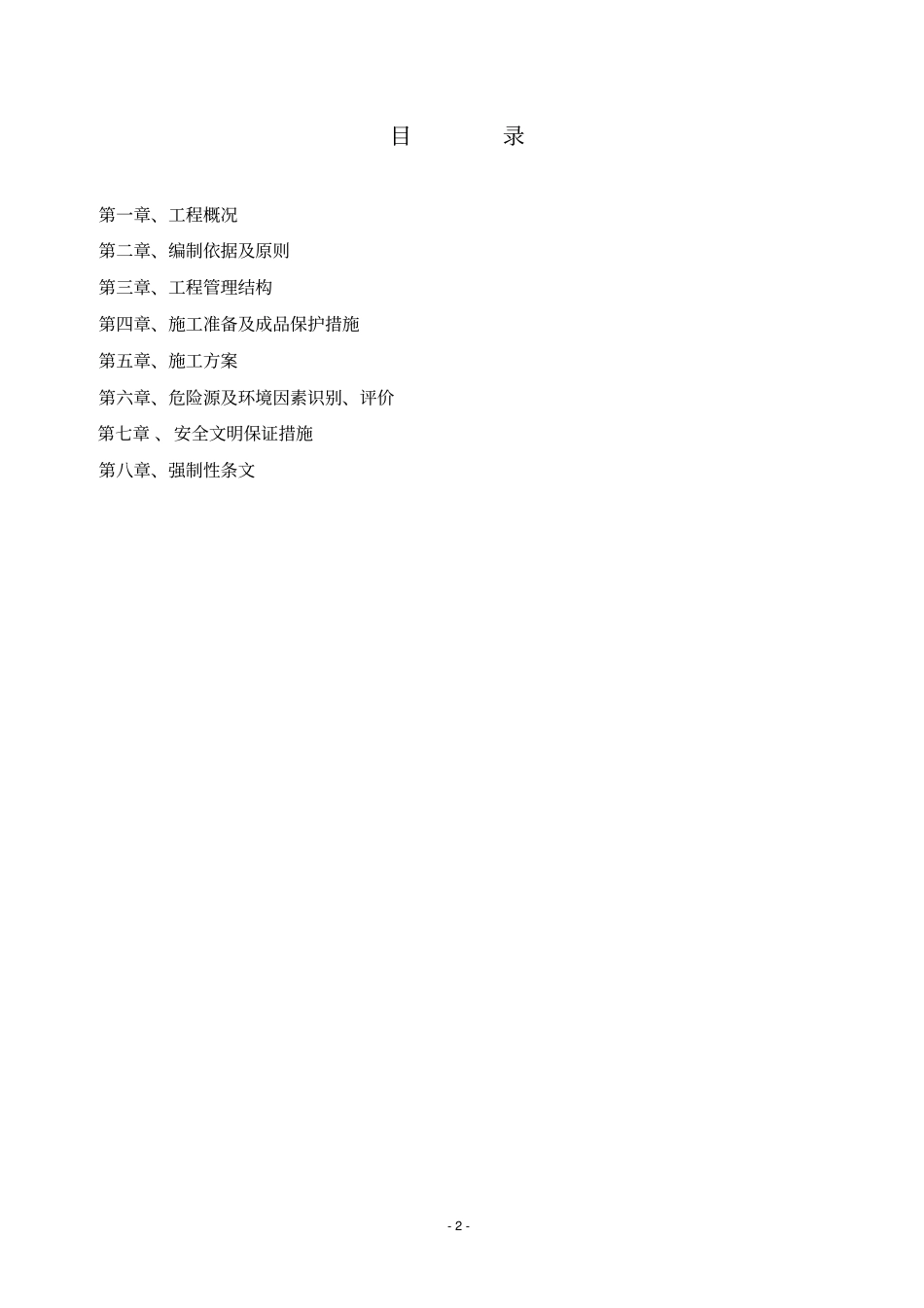

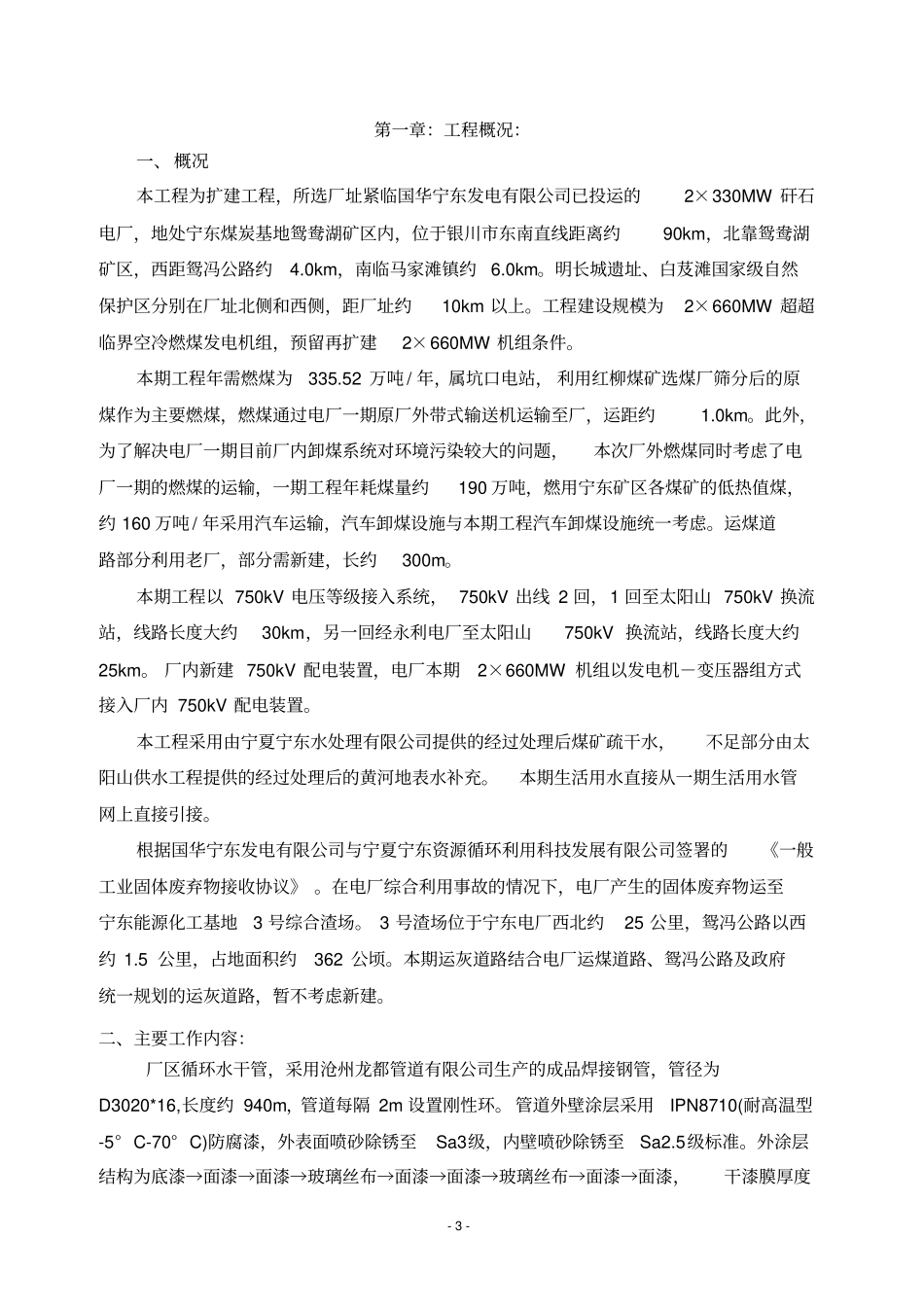

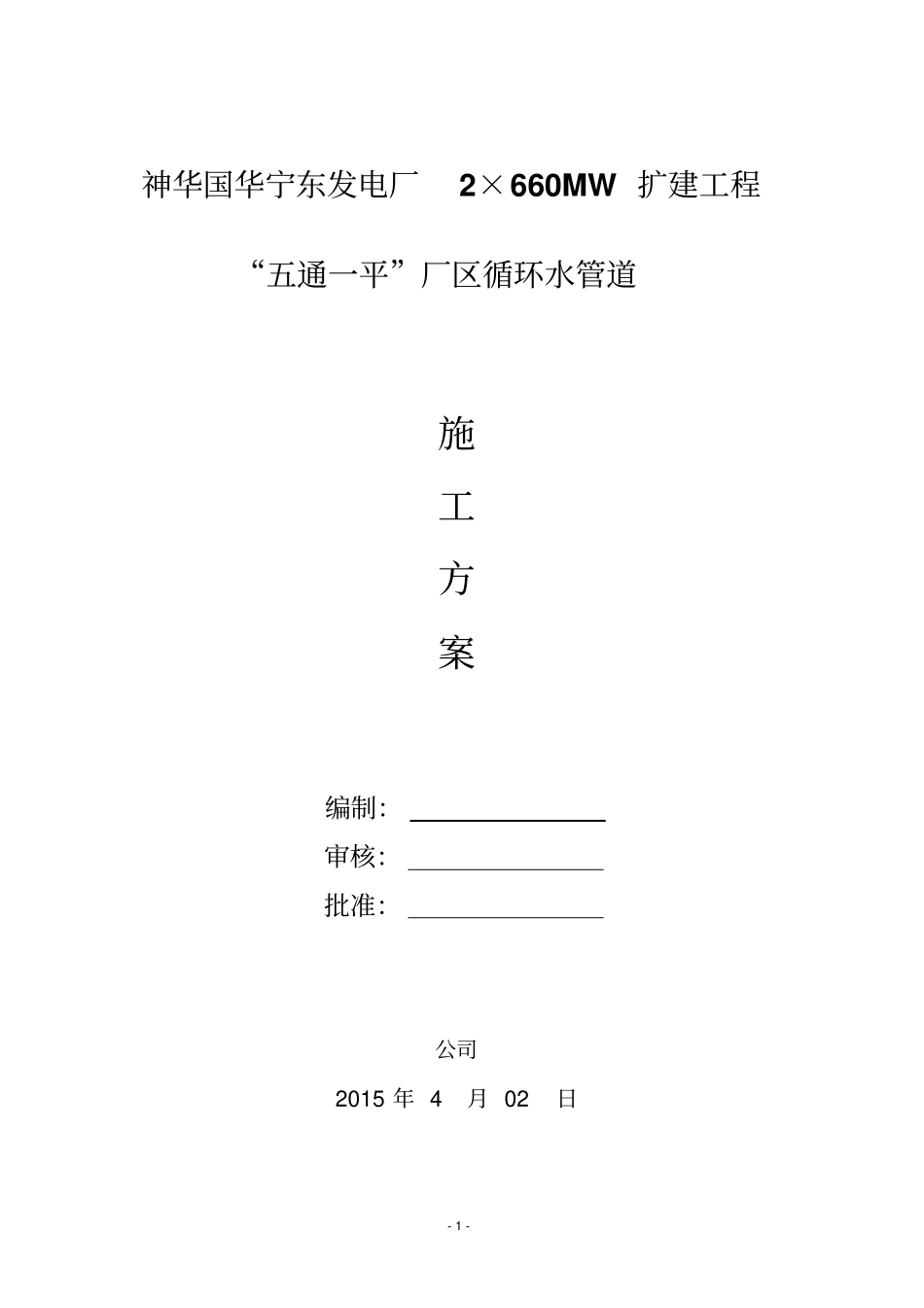

-1-神华国华宁东发电厂2×660MW扩建工程“五通一平”厂区循环水管道施工方案编制：审核：批准：公司2015年4月02日-2-目录第一章、工程概况第二章、编制依据及原则第三章、工程管理结构第四章、施工准备及成品保护措施第五章、施工方案第六章、危险源及环境因素识别、评价第七章、安全文明保证措施第八章、强制性条文-3-第一章：工程概况：一、概况本工程为扩建工程，所选厂址紧临国华宁东发电有限公司已投运的2×330MW矸石电厂，地处宁东煤炭基地鸳鸯湖矿区内，位于银川市东南直线距离约90km，北靠鸳鸯湖矿区，西距鸳冯公路约4.0km，南临马家滩镇约6.0km。明长城遗址、白芨滩国家级自然保护区分别在厂址北侧和西侧，距厂址约10km以上。工程建设规模为2×660MW超超临界空冷燃煤发电机组，预留再扩建2×660MW机组条件。本期工程年需燃煤为335.52万吨/年，属坑口电站，利用红柳煤矿选煤厂筛分后的原煤作为主要燃煤，燃煤通过电厂一期原厂外带式输送机运输至厂，运距约1.0km。此外，为了解决电厂一期目前厂内卸煤系统对环境污染较大的问题，本次厂外燃煤同时考虑了电厂一期的燃煤的运输，一期工程年耗煤量约190万吨，燃用宁东矿区各煤矿的低热值煤，约160万吨/年采用汽车运输，汽车卸煤设施与本期工程汽车卸煤设施统一考虑。运煤道路部分利用老厂，部分需新建，长约300m。本期工程以750kV电压等级接入系统，750kV出线2回，1回至太阳山750kV换流站，线路长度大约30km，另一回经永利电厂至太阳山750kV换流站，线路长度大约25km。厂内新建750kV配电装置，电厂本期2×660MW机组以发电机－变压器组方式接入厂内750kV配电装置。本工程采用由宁夏宁东水处理有限公司提供的经过处理后煤矿疏干水，不足部分由太阳山供水工程提供的经过处理后的黄河地表水补充。本期生活用水直接从一期生活用水管网上直接引接。根据国华宁东发电有限公司与宁夏宁东资源循环利用科技发展有限公司签署的《一般工业固体废弃物接收协议》。在电厂综合利用事故的情况下，电厂产生的固体废弃物运至宁东能源化工基地3号综合渣场。3号渣场位于宁东电厂西北约25公里，鸳冯公路以西约1.5公里，占地面积约362公顷。本期运灰道路结合电厂运煤道路、鸳冯公路及政府统一规划的运灰道路，暂不考虑新建。二、主要工作内容：厂区循环水干管，采用沧州龙都管道有限公司生产的成品焊接钢管，管径为D3020*16,长度约940m，管道每隔2m设置刚性环。管道外壁涂层采用IPN8710(耐高温型-5°C-70°C)防腐漆，外表面喷砂除锈至Sa3级，内壁喷砂除锈至Sa2.5级标准。外涂层结构为底漆→面漆→面漆→玻璃丝布→面漆→面漆→玻璃丝布→面漆→面漆，干漆膜厚度-4-≥600um。内壁采用水溶性材料钝化进行临时防腐，一底一面防腐。详细工程量见F05681E1S-S0108卷册。第二章：编制依据及原则一、编制依据1、《电力建设安全工作规程（火电发电厂部分）DL5009.1-20022、《电力建设安全健康与环境管理工作规定》3、《工程建设强制性条文（电力工程部分）》2011版4、施工图F05681E1S-S0108卷册5、《工业金属管道工程施工规范》(GB50235-2010)6、《工业金属管道工程施工质量验收规范》(GB50184-2010)7、《电力建设施工质量验收及评价规程：管道及系统》(DL5210.5-2009)8、《给水排水管道工程施工及验收规范》(G850268-2008)二、编制原则1、根据业主对本工程的竣工交付使用期限，保证建设项目按期或提前完成。2、遵循本工程建筑施工的特点和规律，在合理安排施工顺序的基础上，充分利用时间与空间，实行平行流水和立体交叉作业，在保证工程质量的前提下，努力加快建设速度，缩短施工工期。3、遵循招标文件条款的原则，在编制施工组织文字说明及图表中，严格按照招标文件的规定，做到统一标准，规范编制。4、遵循设计文件和规范验收的原则。在编制施工方案中，严格按照设计要求，执行现行施工规范、验收标准、科学组织施工，确保工程质量和进度。5、坚持施工全过程严格管理的原则。严格执行监理工程师的指令，尊重监理意见，与业主全面合作，严格管理。6、充分利用网络图进行计划安排，对总体施工计划进行时差、资源优化，以达到降低资源消耗、均衡资源，最终使编...
