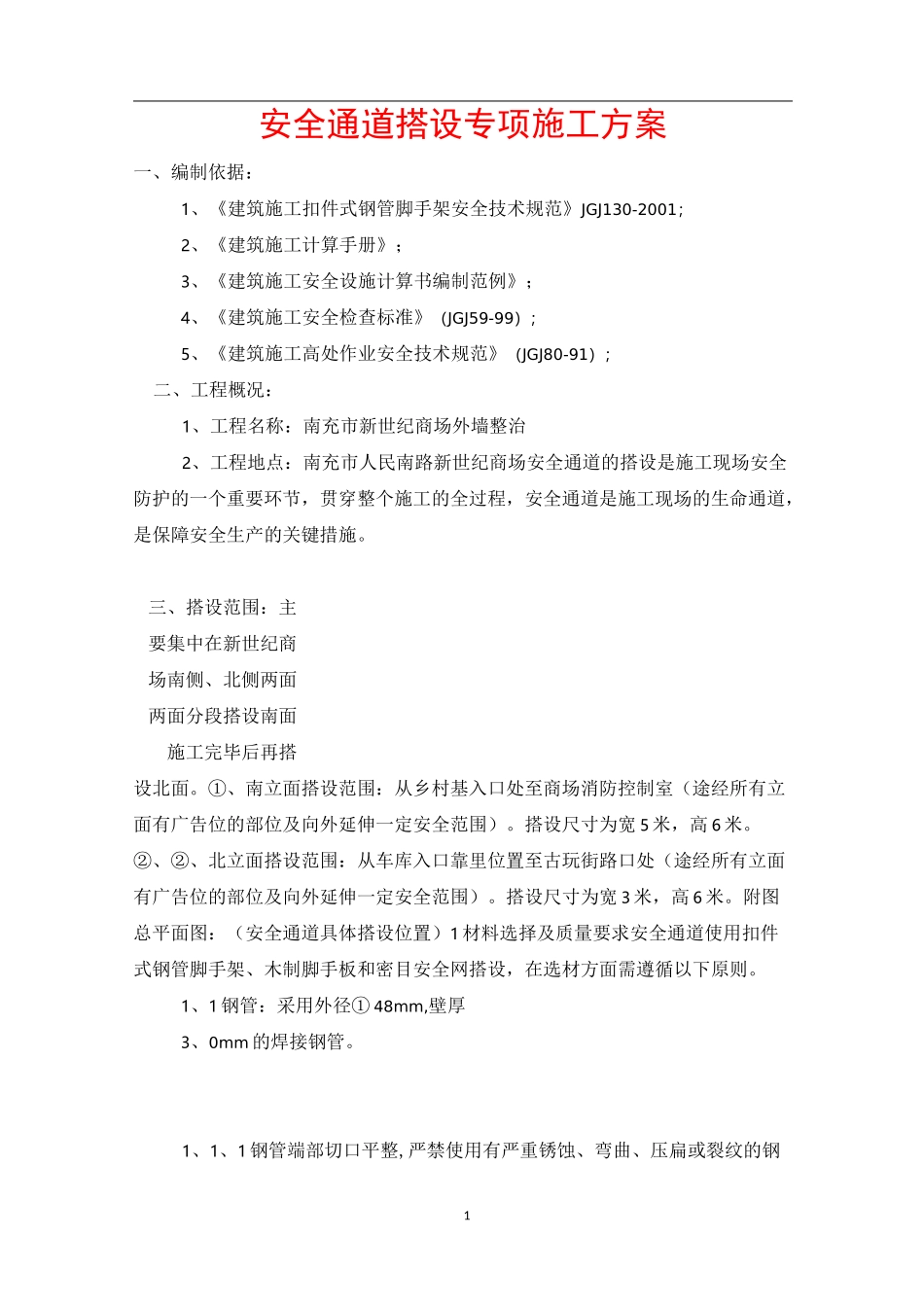

1安全通道搭设专项施工方案一、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；2、《建筑施工计算手册》；3、《建筑施工安全设施计算书编制范例》；4、《建筑施工安全检查标准》（JGJ59-99）；5、《建筑施工高处作业安全技术规范》（JGJ80-91）；二、工程概况：1、工程名称：南充市新世纪商场外墙整治2、工程地点：南充市人民南路新世纪商场安全通道的搭设是施工现场安全防护的一个重要环节，贯穿整个施工的全过程，安全通道是施工现场的生命通道，是保障安全生产的关键措施。三、搭设范围：主要集中在新世纪商场南侧、北侧两面两面分段搭设南面施工完毕后再搭设北面。①、南立面搭设范围：从乡村基入口处至商场消防控制室（途经所有立面有广告位的部位及向外延伸一定安全范围）。搭设尺寸为宽5米，高6米。②、②、北立面搭设范围：从车库入口靠里位置至古玩街路口处（途经所有立面有广告位的部位及向外延伸一定安全范围）。搭设尺寸为宽3米，高6米。附图总平面图：（安全通道具体搭设位置）1材料选择及质量要求安全通道使用扣件式钢管脚手架、木制脚手板和密目安全网搭设，在选材方面需遵循以下原则。1、1钢管：采用外径①48mm,壁厚3、0mm的焊接钢管。1、1、1钢管端部切口平整,严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢1管,钢管上严禁打孔。1、1、2钢管材质宜使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》(GB700—88)的相应规定。2、2扣件：本方案脚手架扣件共采用三种：直角扣件、旋转扣件和对接扣件。1、2、1应使用与钢管管径相匹配的扣件，以保证二者的贴合面紧密严实扣紧时接触良好，保证扣件与钢管间的摩擦力。1、2、2严禁使用有脆裂变形、滑丝、锈蚀和有裂纹的扣件，禁止使用未经检验或加工不合格的扣件。1、2、3扣件的活动部分应能灵活转动，旋转扣件的两旋转面间隙小于1mm。1、2、4扣件质量应符合建设部的行业标准JGJ130-2001的标准要求。2、1脚手板：采用木脚手板2、1、1木脚手板应采用材质为不低于国家II等材标准的杉木或松木板，其板厚度不小于50mm,板宽宜200〜300mm,板长为4m。两端各使用直径4mm的镀锌钢丝箍两道。禁止使用有腐朽、裂缝、斜纹及透节等缺陷的板材。12、3其它辅助材料；用于绑扎、连接、围护和固定等作用的其它材料，如镀锌铁丝、密目安全网、大眼安全网、立杆下部的垫板等都必须符合相应的国家标准或行业标准的规定，以确保施工的正常使用和安全可靠性。2、4搭设前对进场的脚手架杆件或配件（新、旧材料）进行严格检查，符合要求的才能使用。2、5所有材料必须满足搭设的要求，做到材料准备充足。2、6施工前，工程责任工程师组织安全、技术和物资等相关人员对进场材料的质量和数量验收合格后方可用于施工。四、施工准备4、1做好施工前的技术、安全交底工作，使工人明确架子的搭设方法；4、2已经对进场钢管进行验收且合格；4、3按设计的立杆横距和纵距进行放线定位；4、4钢管、扣件、工字钢、等材料必须有产品合格证。五、安全通道设计及构造5、1立杆立杆间距1米，使用6m杆搭设，立杆与横杆必须用直角扣件扣紧，不得隔步或遗漏。5、2横杆横杆布置在立杆内侧，与立杆交接处用直角扣件扣紧，不得遗漏。横杆采用对接扣件连接，相邻横杆的接头必须相互错开且不小于500mm，不得出现在同步同跨内，接头与相邻立杆距离W500mm。同一排横杆水平偏差W150mm。5、3扫地杆沿通道方向设置扫地杆。扫地杆用直角扣件固定在距垫板上皮200mm处的立杆上。5、4剪刀撑沿脚手架两端及转角处起搭设剪刀撑，剪刀撑沿全长全高设置一道，斜杆与水平面夹角为454个扣结点。5、5防护设施安全通道顶部设两层防护，上铺木架板，通道两侧满挂全封闭的密目网，密目网采用1、56、0m的规格，用铅丝绑扎在大横杆外立杆里侧。5、6安全通道出入口的构造出入口两侧的内、外排立杆处分别增设一根立杆，悬挂安全标语。5、7脚手板脚手板采用木跳板，规格为3000250mm，采用对接平铺设置在安全通道顶部，必须铺满铺稳脚手板，不得有空隙和探头板、飞跳板。端部脚手板探头长度应取150mm,其板长两端应与支承杆可靠地固定；脚手板用16#铅丝与横杆绑扎牢固，以防滑动。六...
