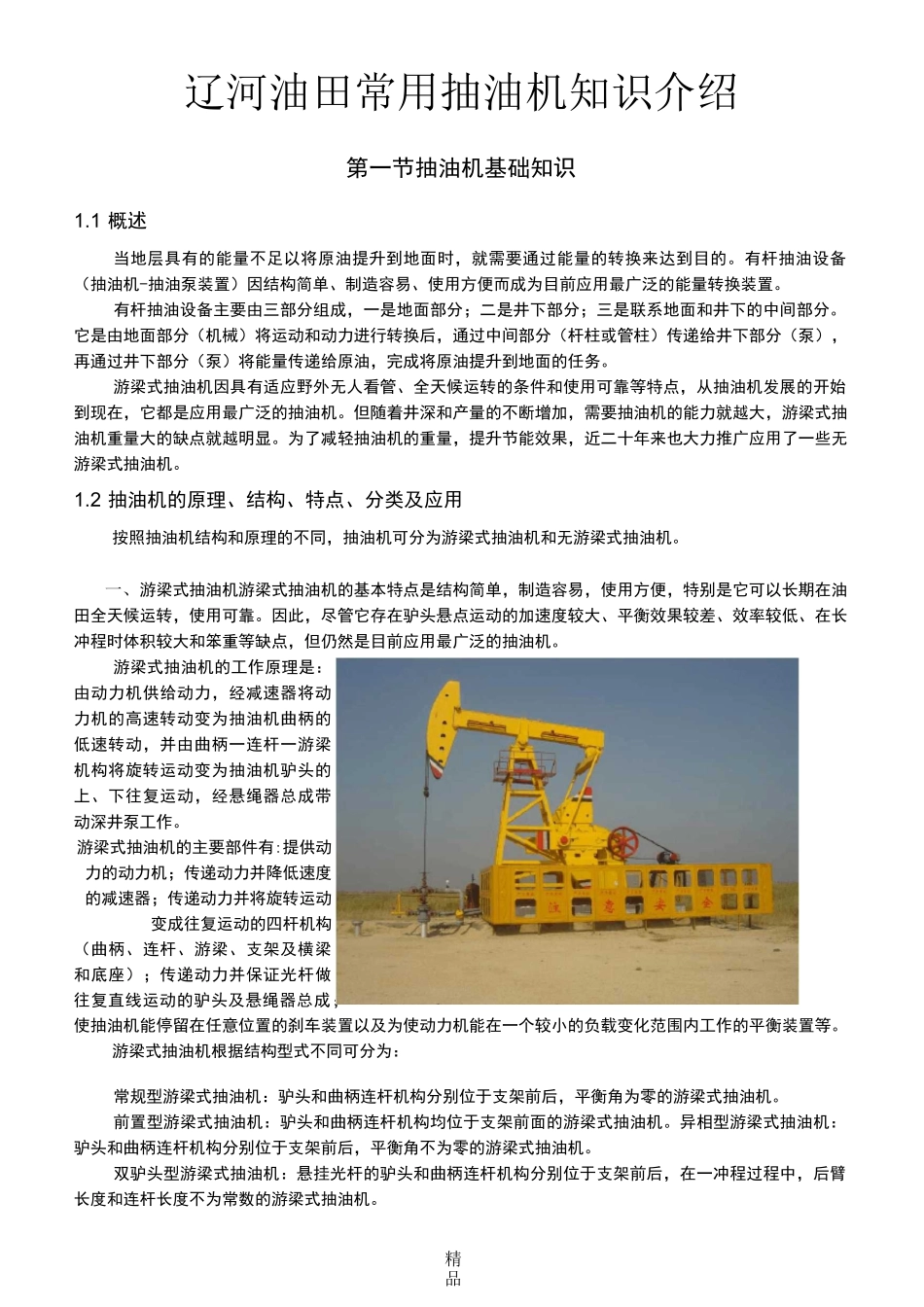

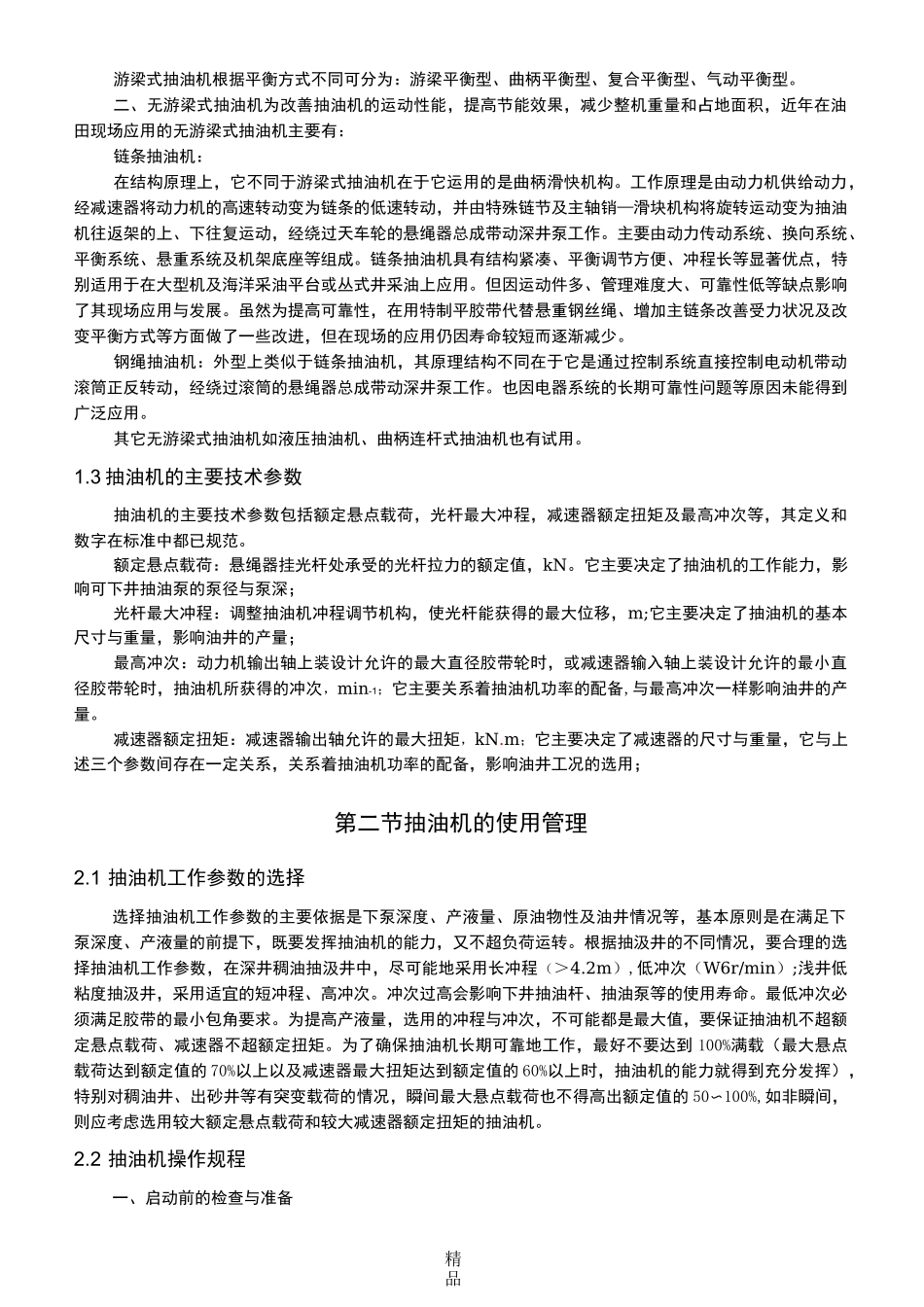

精品辽河油田常用抽油机知识介绍第一节抽油机基础知识1.1概述当地层具有的能量不足以将原油提升到地面时，就需要通过能量的转换来达到目的。有杆抽油设备（抽油机-抽油泵装置）因结构简单、制造容易、使用方便而成为目前应用最广泛的能量转换装置。有杆抽油设备主要由三部分组成，一是地面部分；二是井下部分；三是联系地面和井下的中间部分。它是由地面部分（机械）将运动和动力进行转换后，通过中间部分（杆柱或管柱）传递给井下部分（泵），再通过井下部分（泵）将能量传递给原油，完成将原油提升到地面的任务。游梁式抽油机因具有适应野外无人看管、全天候运转的条件和使用可靠等特点，从抽油机发展的开始到现在，它都是应用最广泛的抽油机。但随着井深和产量的不断增加，需要抽油机的能力就越大，游梁式抽油机重量大的缺点就越明显。为了减轻抽油机的重量，提升节能效果，近二十年来也大力推广应用了一些无游梁式抽油机。1.2抽油机的原理、结构、特点、分类及应用按照抽油机结构和原理的不同，抽油机可分为游梁式抽油机和无游梁式抽油机。一、游梁式抽油机游梁式抽油机的基本特点是结构简单，制造容易，使用方便，特别是它可以长期在油田全天候运转，使用可靠。因此，尽管它存在驴头悬点运动的加速度较大、平衡效果较差、效率较低、在长冲程时体积较大和笨重等缺点，但仍然是目前应用最广泛的抽油机。游梁式抽油机的工作原理是：由动力机供给动力，经减速器将动力机的高速转动变为抽油机曲柄的低速转动，并由曲柄一连杆一游梁机构将旋转运动变为抽油机驴头的上、下往复运动，经悬绳器总成带动深井泵工作。游梁式抽油机的主要部件有:提供动力的动力机；传递动力并降低速度的减速器；传递动力并将旋转运动变成往复运动的四杆机构（曲柄、连杆、游梁、支架及横梁和底座）；传递动力并保证光杆做往复直线运动的驴头及悬绳器总成；使抽油机能停留在任意位置的刹车装置以及为使动力机能在一个较小的负载变化范围内工作的平衡装置等。游梁式抽油机根据结构型式不同可分为：常规型游梁式抽油机：驴头和曲柄连杆机构分别位于支架前后，平衡角为零的游梁式抽油机。前置型游梁式抽油机：驴头和曲柄连杆机构均位于支架前面的游梁式抽油机。异相型游梁式抽油机：驴头和曲柄连杆机构分别位于支架前后，平衡角不为零的游梁式抽油机。双驴头型游梁式抽油机：悬挂光杆的驴头和曲柄连杆机构分别位于支架前后，在一冲程过程中，后臂长度和连杆长度不为常数的游梁式抽油机。精品游梁式抽油机根据平衡方式不同可分为：游梁平衡型、曲柄平衡型、复合平衡型、气动平衡型。二、无游梁式抽油机为改善抽油机的运动性能，提高节能效果，减少整机重量和占地面积，近年在油田现场应用的无游梁式抽油机主要有：链条抽油机：在结构原理上，它不同于游梁式抽油机在于它运用的是曲柄滑快机构。工作原理是由动力机供给动力，经减速器将动力机的高速转动变为链条的低速转动，并由特殊链节及主轴销—滑块机构将旋转运动变为抽油机往返架的上、下往复运动，经绕过天车轮的悬绳器总成带动深井泵工作。主要由动力传动系统、换向系统、平衡系统、悬重系统及机架底座等组成。链条抽油机具有结构紧凑、平衡调节方便、冲程长等显著优点，特别适用于在大型机及海洋采油平台或丛式井采油上应用。但因运动件多、管理难度大、可靠性低等缺点影响了其现场应用与发展。虽然为提高可靠性，在用特制平胶带代替悬重钢丝绳、增加主链条改善受力状况及改变平衡方式等方面做了一些改进，但在现场的应用仍因寿命较短而逐渐减少。钢绳抽油机：外型上类似于链条抽油机，其原理结构不同在于它是通过控制系统直接控制电动机带动滚筒正反转动，经绕过滚筒的悬绳器总成带动深井泵工作。也因电器系统的长期可靠性问题等原因未能得到广泛应用。其它无游梁式抽油机如液压抽油机、曲柄连杆式抽油机也有试用。1.3抽油机的主要技术参数抽油机的主要技术参数包括额定悬点载荷，光杆最大冲程，减速器额定扭矩及最高冲次等，其定义和数字在标准中都已规范。额定悬点载荷：悬绳器挂光杆处承受的光杆拉力的额定值，kN。它主要决定了抽油机的工作能力，影...
