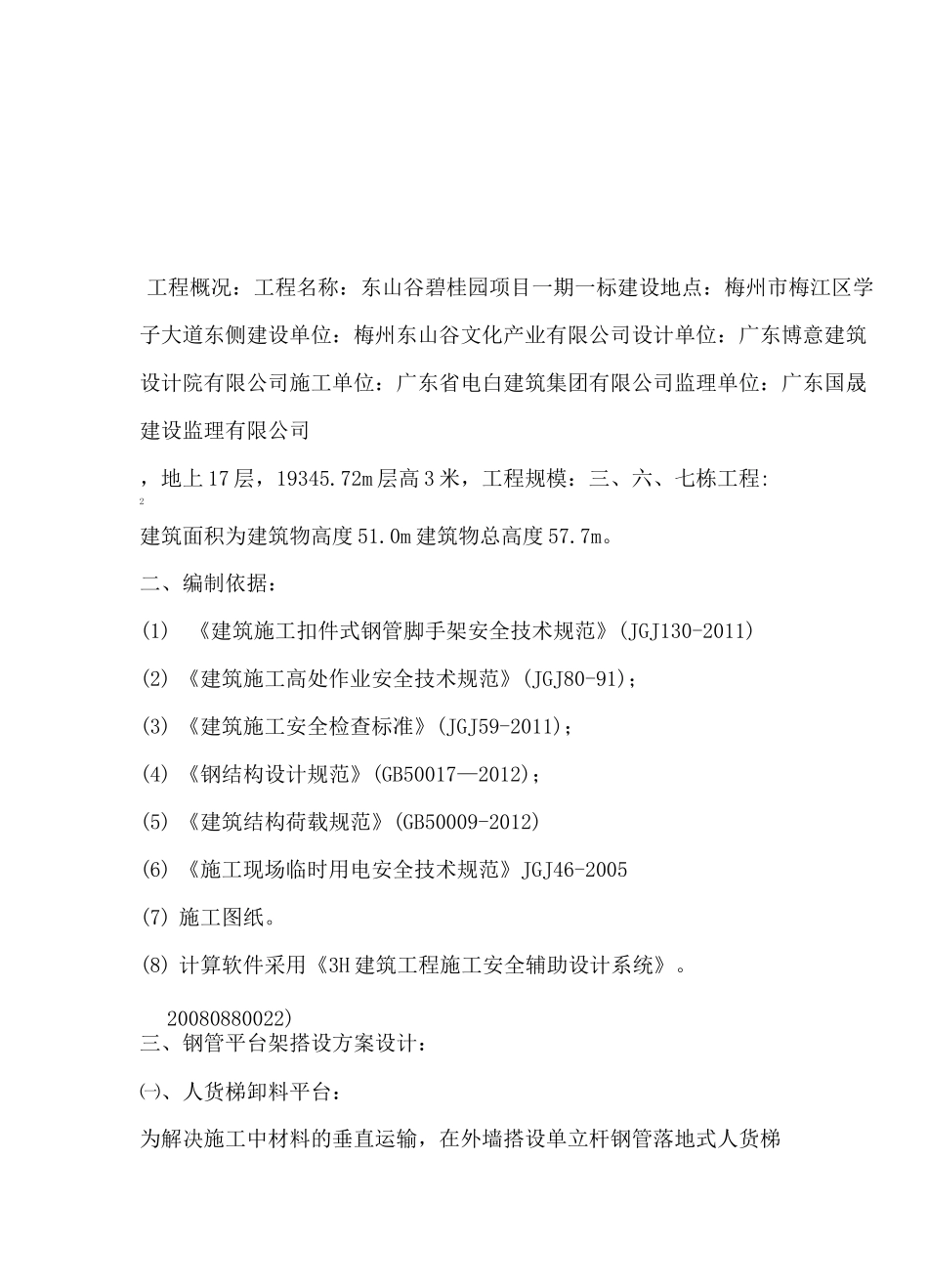

工程概况：工程名称：东山谷碧桂园项目一期一标建设地点：梅州市梅江区学子大道东侧建设单位：梅州东山谷文化产业有限公司设计单位：广东博意建筑设计院有限公司施工单位：广东省电白建筑集团有限公司监理单位：广东国晟建设监理有限公司，地上17层，19345.72m层高3米，工程规模：三、六、七栋工程:2建筑面积为建筑物高度51.0m建筑物总高度57.7m。二、编制依据：(1)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)(2)《建筑施工高处作业安全技术规范》(JGJ80-91)；(3)《建筑施工安全检查标准》(JGJ59-2011)；(4)《钢结构设计规范》(GB50017—2012)；(5)《建筑结构荷载规范》(GB50009-2012)(6)《施工现场临时用电安全技术规范》JGJ46-2005(7)施工图纸。(8)计算软件采用《3H建筑工程施工安全辅助设计系统》。20080880022)三、钢管平台架搭设方案设计：㈠、人货梯卸料平台：为解决施工中材料的垂直运输，在外墙搭设单立杆钢管落地式人货梯卸料平台，1、搭设规格：0.8mX4m卸料平台(详见卸料平台大样图)。立杆横距lb(m):0.8,立杆步距h(m)：1.8；立杆纵距la(m):1.50，钢管宜采用①48.3X3.62、平台支架计算高度H(m):搭设高度：54m；脚手板17层；3、平台底钢管间距离(mm)：300.00；钢管宜采用①48.3X3.6,扣件连接，每层满铺木脚手板，两侧设1.2m栏杆。4、连墙件每层每立杆连接，分二次拉吊卸荷，用16钢丝绳。位置按外①墙脚手架拉吊卸荷施工图02。㈡、塔吊转料平台：为解决施工周转材料(模板、钢管、木方等)的垂直运输，工程外墙搭设单立杆钢管落地式塔吊转料平台。1、塔吊转料平台应独立搭设，不得与外架相连。2、搭设尺寸：3.2mX4m。立杆横向间距或排距la(m):0.8,立杆步距h(m)：1.50；立杆纵向间距lb(m):0.8,钢管宜采用①48.3X3.6.3、平台支架计算高度H(m)搭设高度：48.0m；4、平台底钢管间距离(mm)：300.00；扣件连接，连墙杆：钢管扣件连接方式,每层每3根立杆拉结。操作层满铺木脚手板,四周设1.2m栏杆。5、架体外侧由底至顶连续设置竖向剪刀撑，水平剪刀撑每10米设置一道。架体每三层用平网或脚手板封闭。6、平台堆放限重为1吨。材料堆放限重牌钢管(m)木枋(m)扣件(个)模板(块)64.53.532.51.542.5240507080951507011014040020-2-㈢、梅州市场钢管规格普遍为48mmX3.0mm,所以取48X3.0进行验算，能满足要求。四、构造要求及技术措施：㈠构配件要求：扣件式钢管转料平台架的主要构件有：立杆、纵横水平杆、扣件、连墙件、剪刀撑和底座等。-3-1、钢管①48.3X3.6mm,截面积A=506mm2,惯性矩I=127100mm4；截面模量W=5230mm3，回转半径i=15.9mm,每米长质量0.0397kN/m；Q235钢抗拉，抗压和抗弯强度设计值f=205N/mm2,弹性模量E=206000N/mm2。2、扣件基本形式有直角扣件、旋转扣件、对接扣件，用可锻铸铁制造。3、扣件的技术要求a、扣件采用《可锻铸铁分类及技术条件》的规定，机械性能不低于KT33-8的可锻铸铁制造。扣件的附件采用的材料应符合《钢管脚手架扣件》（GB15831）规定；螺纹均应符合《普通螺纹》的规定；垫圈应符合GB96-76《垫圈》的规定。b、铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其他影响使用性能的铸造缺陷。c、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。e、当扣件夹紧钢管时，开口处的最小距离不小于5mm。f、扣件表面应进行防锈处理。4、脚手板采用木板。㈡构造要求：1、立杆：横距为0.8m，纵距为0.8m。a、每根立杆底部设置100X100X5钢垫块底座。b、脚手架必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200伽处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向分地杆下方的立杆上。c、立杆必须用连墙件与建筑物可靠连接。d、立杆接长各步接头必须采用对接扣件连接。对接、搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500^；各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1m，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100伽。f、立杆的垂直偏差应控制在架高的1/400以内，...
