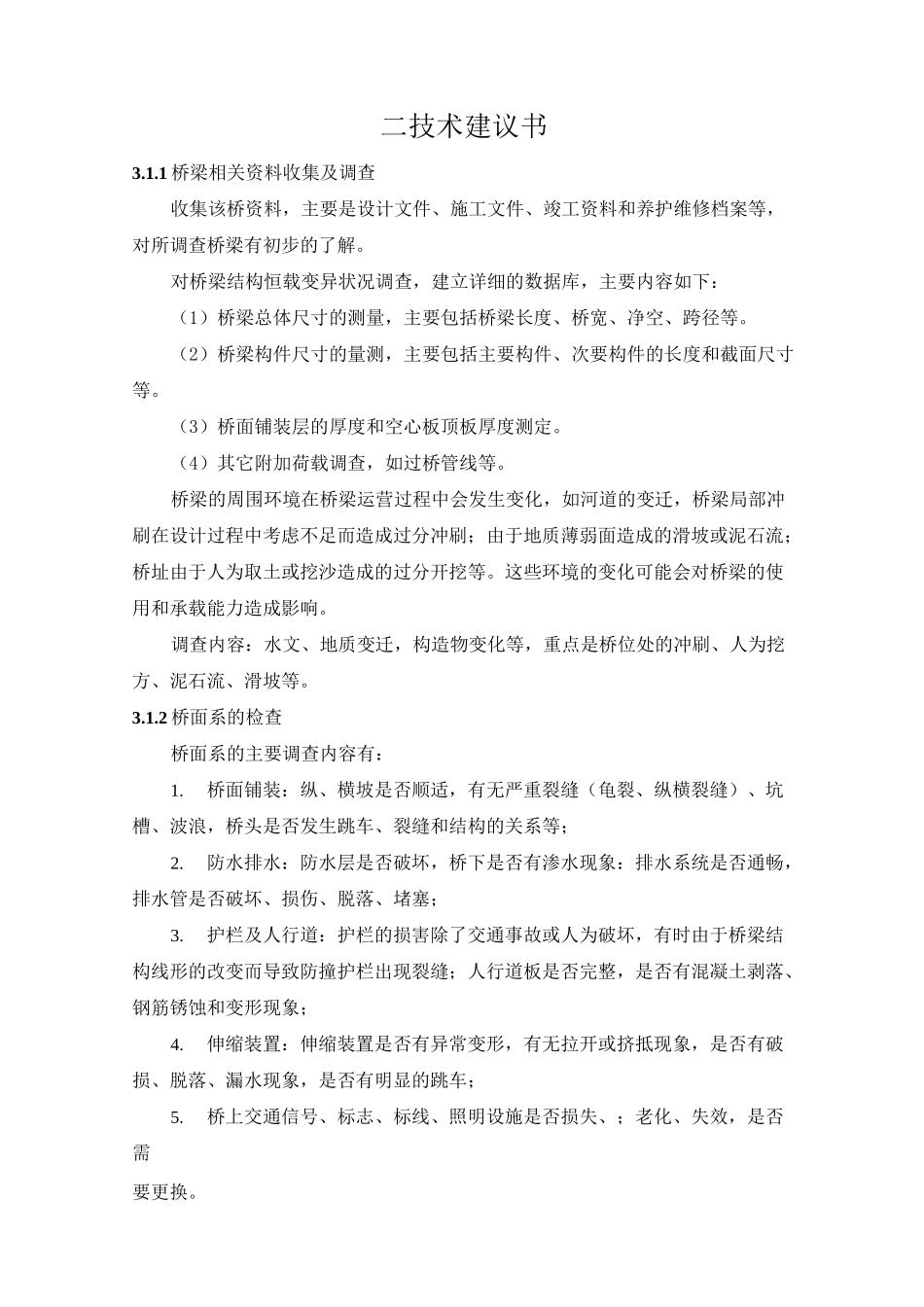

二技术建议书3.1.1桥梁相关资料收集及调查收集该桥资料，主要是设计文件、施工文件、竣工资料和养护维修档案等，对所调查桥梁有初步的了解。对桥梁结构恒载变异状况调查，建立详细的数据库，主要内容如下：（1）桥梁总体尺寸的测量，主要包括桥梁长度、桥宽、净空、跨径等。（2）桥梁构件尺寸的量测，主要包括主要构件、次要构件的长度和截面尺寸等。（3）桥面铺装层的厚度和空心板顶板厚度测定。（4）其它附加荷载调查，如过桥管线等。桥梁的周围环境在桥梁运营过程中会发生变化，如河道的变迁，桥梁局部冲刷在设计过程中考虑不足而造成过分冲刷；由于地质薄弱面造成的滑坡或泥石流；桥址由于人为取土或挖沙造成的过分开挖等。这些环境的变化可能会对桥梁的使用和承载能力造成影响。调查内容：水文、地质变迁，构造物变化等，重点是桥位处的冲刷、人为挖方、泥石流、滑坡等。3.1.2桥面系的检查桥面系的主要调查内容有：1.桥面铺装：纵、横坡是否顺适，有无严重裂缝（龟裂、纵横裂缝）、坑槽、波浪，桥头是否发生跳车、裂缝和结构的关系等；2.防水排水：防水层是否破坏，桥下是否有渗水现象：排水系统是否通畅，排水管是否破坏、损伤、脱落、堵塞；3.护栏及人行道：护栏的损害除了交通事故或人为破坏，有时由于桥梁结构线形的改变而导致防撞护栏出现裂缝；人行道板是否完整，是否有混凝土剥落、钢筋锈蚀和变形现象；4.伸缩装置：伸缩装置是否有异常变形，有无拉开或挤抵现象，是否有破损、脱落、漏水现象，是否有明显的跳车；5.桥上交通信号、标志、标线、照明设施是否损失、；老化、失效，是否需要更换。6.桥上避雷装置是否完善，避雷系统性能是否完好。桥上路用通信、供电线路及设备是否完好。3.1.3上部结构梁板检查钢筋混凝土和预应力混凝土梁桥的上部结构检查内容主要有：1.梁（板）端头、底面是否损坏，箱型梁内是否有积水，通风是否良好；2.混凝土有无裂缝、渗水、表面风化、剥落露筋和钢筋锈蚀，有无碱集料反应引起的整体龟裂现象，是否存在不正常的变换的变位；确定桥梁上部主要受力构件（如主梁、横隔板、桥梁）裂缝（深度、宽度、分布及加载对比）、变形、破损缺陷等现象。3.预应力钢束锚固区段混凝土有无开裂，沿预应力筋的混凝土表面有无纵向裂缝；对于预应力砼结构着重检查梁体有无裂缝出现，若存在裂缝的话则详细调查其分布情况（主要包含长度、宽度、分布范围），并详细分析裂缝产生的原因；对于普通钢筋砼结构需掌握裂缝的分布情况绘制相应的；裂缝分布图，若裂缝宽度超出规范限值要求则进行裂缝深度、成因等调查；4.梁（板）式结构的跨中、支点及变截面处，悬臂端牛腿或中间铰接部位，钢构的固结处和桁架节点部位，混凝土时否开裂，缺损和出现钢筋锈蚀。5.装配式桥梁应该注意检查连接部位的缺损状况。1）组合梁桥的桥面板与梁的结合部位及预制桥面板之间的接头处混凝土有无开裂、渗水。2）横向连接构件是否开裂，连接钢板的焊缝是否锈蚀、断裂，边梁有无横移或向外倾斜。3.1.4通道、跨线桥和天桥的检查结构检查同其他一般公路桥梁。通道还应检查通道内有无积水，机械排水的泵站是否完好，排水系统是否通畅。跨线桥、高架桥还应检查防抛网、隔音墙是否完好。通道、跨线桥与高架桥的通道面是否完好，有无非法占用情况等。3.1.5支座检查1.支座组件是否完好、清洁，有无断裂、错位、脱空、锈蚀等。2.支撑垫石是否有裂缝或表面混凝土脱落等。3.橡胶支座是否老化、开裂，有无过大的剪切变形或压缩变形，各夹层钢板间的橡胶层外凸是否均匀。4.活动支座是否灵活，实际位移量是否正常，固定支座的锚销是否完好。5.简易支座的油毡是否老化、破裂或失效。6.四氟滑板支座是否脏污、老化，四氟乙烯板是否完好，橡胶块是否滑出钢板。7.盆式橡胶支座是否干涩、锈蚀，固定支座的锚栓是否紧固，销板或销钉是否完好。8.组合式钢支座是否干涩、锈蚀、固定支座的锚栓是否紧固，销板或销钉是否完好。9.支座的辊轴是否出现不允许的爬动、歪斜。10.摆柱支座各组件相对位置是否准确，受力是否均匀。11.摇轴支座是否倾斜。12.钢筋混凝土摆柱支座的柱体有无混凝土脱皮、开裂、露筋，钢筋及钢...
