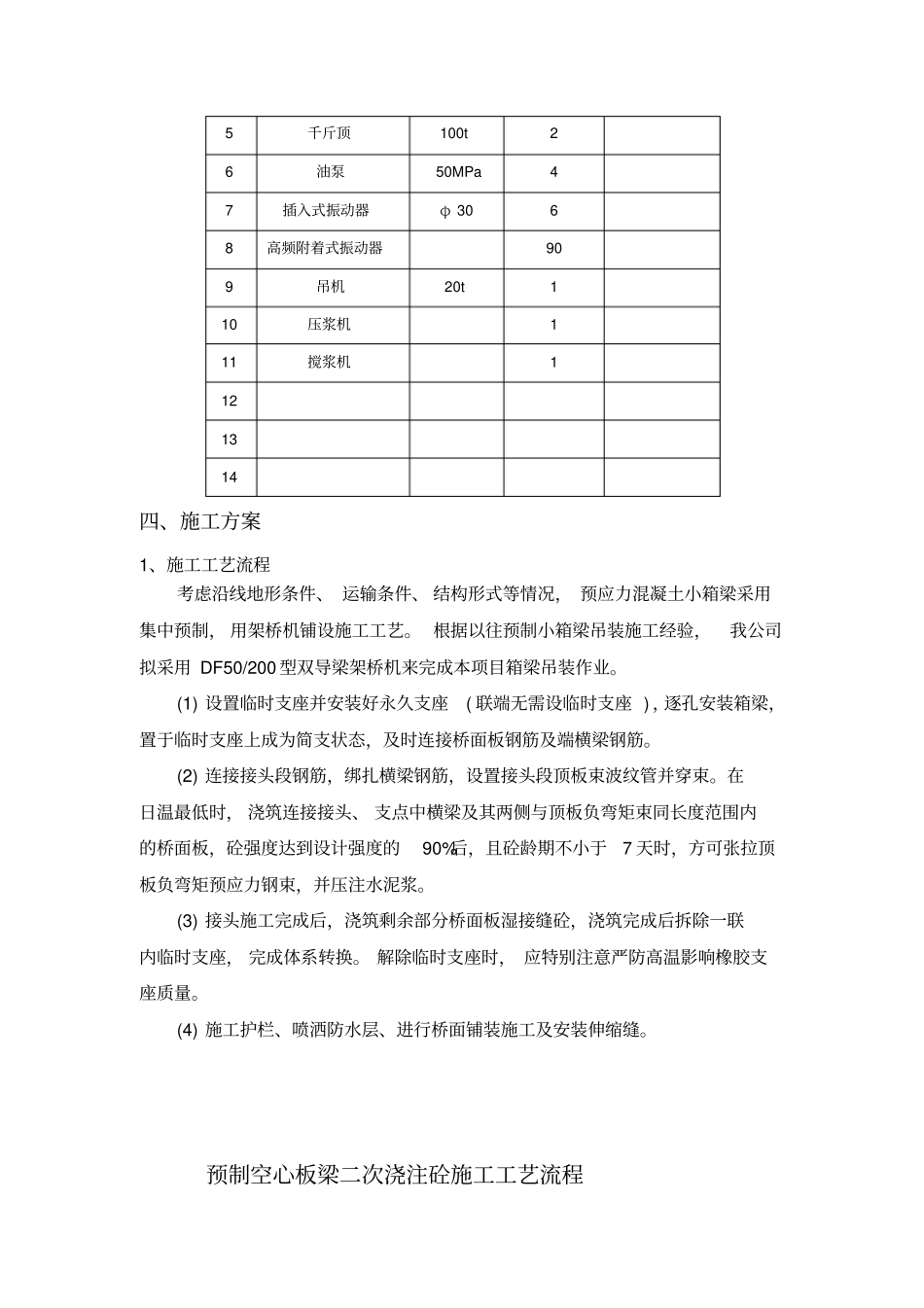

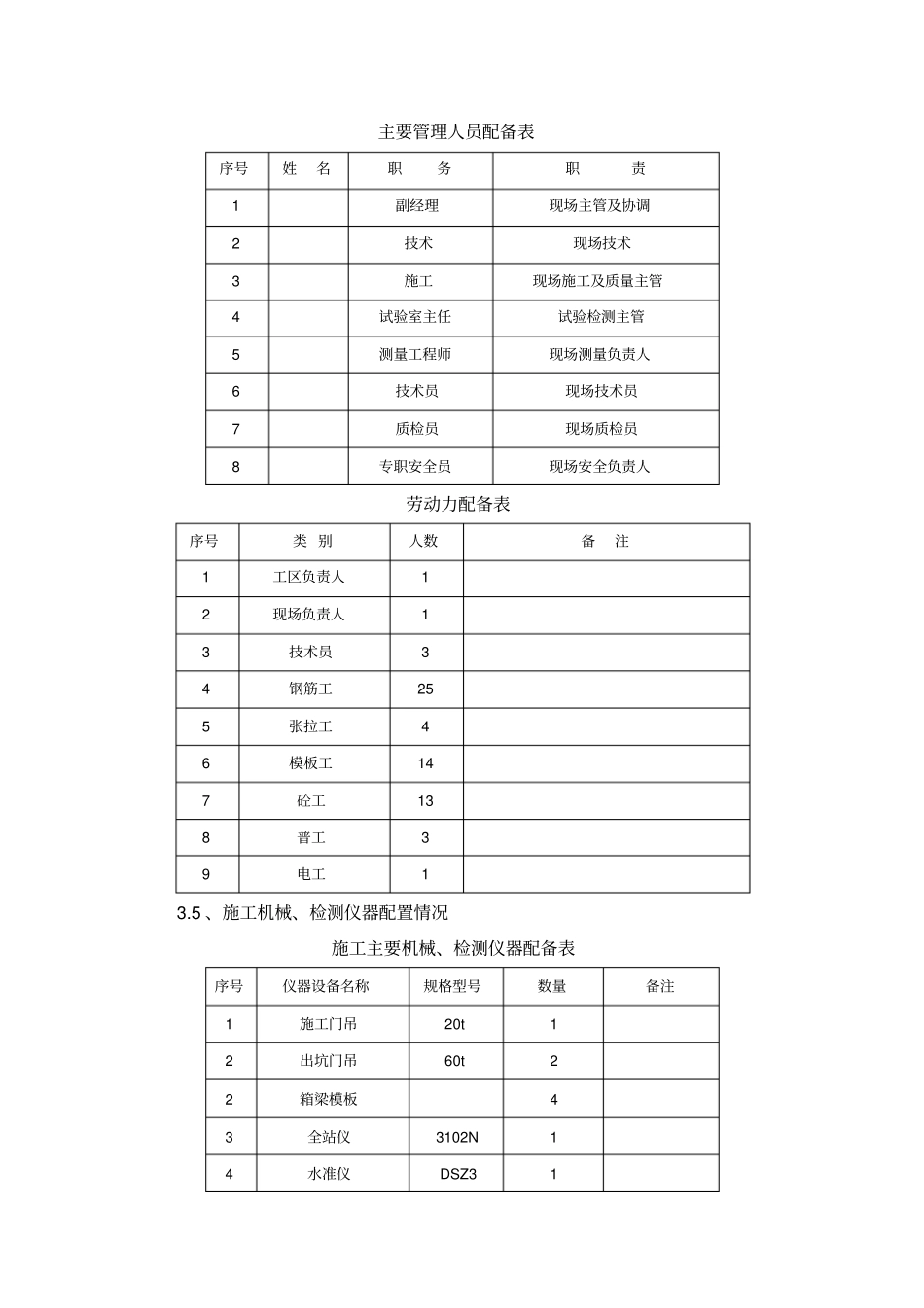

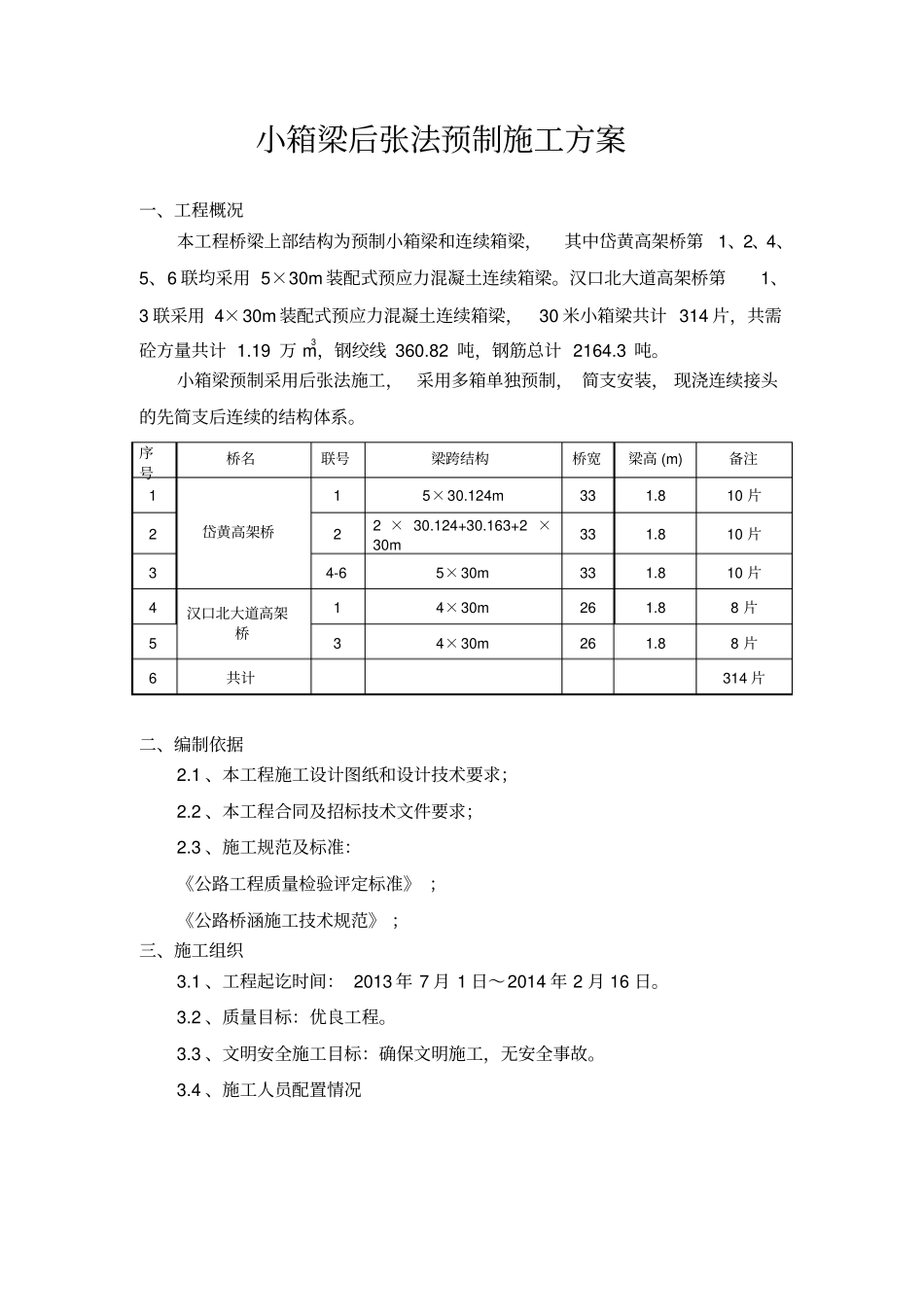

小箱梁后张法预制施工方案一、工程概况本工程桥梁上部结构为预制小箱梁和连续箱梁，其中岱黄高架桥第1、2、4、5、6联均采用5×30m装配式预应力混凝土连续箱梁。汉口北大道高架桥第1、3联采用4×30m装配式预应力混凝土连续箱梁，30米小箱梁共计314片，共需砼方量共计1.19万m3，钢绞线360.82吨，钢筋总计2164.3吨。小箱梁预制采用后张法施工，采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。序号桥名联号梁跨结构桥宽梁高(m)备注1岱黄高架桥15×30.124m331.810片222×30.124+30.163+2×30m331.810片34-65×30m331.810片4汉口北大道高架桥14×30m261.88片534×30m261.88片6共计314片二、编制依据2.1、本工程施工设计图纸和设计技术要求；2.2、本工程合同及招标技术文件要求；2.3、施工规范及标准：《公路工程质量检验评定标准》；《公路桥涵施工技术规范》；三、施工组织3.1、工程起讫时间：2013年7月1日～2014年2月16日。3.2、质量目标：优良工程。3.3、文明安全施工目标：确保文明施工，无安全事故。3.4、施工人员配置情况主要管理人员配备表序号姓名职务职责1副经理现场主管及协调2技术现场技术3施工现场施工及质量主管4试验室主任试验检测主管5测量工程师现场测量负责人6技术员现场技术员7质检员现场质检员8专职安全员现场安全负责人劳动力配备表序号类别人数备注1工区负责人12现场负责人13技术员34钢筋工255张拉工46模板工147砼工138普工39电工13.5、施工机械、检测仪器配置情况施工主要机械、检测仪器配备表序号仪器设备名称规格型号数量备注1施工门吊20t12出坑门吊60t22箱梁模板43全站仪3102N14水准仪DSZ315千斤顶100t26油泵50MPa47插入式振动器φ3068高频附着式振动器909吊机20t110压浆机111搅浆机1121314四、施工方案1、施工工艺流程考虑沿线地形条件、运输条件、结构形式等情况，预应力混凝土小箱梁采用集中预制，用架桥机铺设施工工艺。根据以往预制小箱梁吊装施工经验，我公司拟采用DF50/200型双导梁架桥机来完成本项目箱梁吊装作业。(1)设置临时支座并安装好永久支座(联端无需设临时支座)，逐孔安装箱梁，置于临时支座上成为简支状态，及时连接桥面板钢筋及端横梁钢筋。(2)连接接头段钢筋，绑扎横梁钢筋，设置接头段顶板束波纹管并穿束。在日温最低时，浇筑连接接头、支点中横梁及其两侧与顶板负弯矩束同长度范围内的桥面板，砼强度达到设计强度的90%后，且砼龄期不小于7天时，方可张拉顶板负弯矩预应力钢束，并压注水泥浆。(3)接头施工完成后，浇筑剩余部分桥面板湿接缝砼，浇筑完成后拆除一联内临时支座，完成体系转换。解除临时支座时，应特别注意严防高温影响橡胶支座质量。(4)施工护栏、喷洒防水层、进行桥面铺装施工及安装伸缩缝。预制空心板梁二次浇注砼施工工艺流程注：施工方案内数据均为35米小箱梁，30米小箱梁数据有差异的将另外注明。1、模板：⑴、预制箱梁底模采用30cm厚C30#砼，上铺不小于8mm的钢板作为底模。砼达到一定强度后用磨光机进行打磨平整，台座顶面一定要求平整。然后在砼顶面铺设不小于8mm的钢板，在箱梁施工前钢板上除锈并涂刷脱模剂，保证箱梁底板的光洁度。台座宽度比箱梁底宽略小，以便在台座边贴止水带，防止浇筑混凝土时漏浆。台座中间设置2cm的反拱（30米小箱梁设置1.7cm的反拱），按圆曲线布置（具体设置方案详见附件），以保证箱梁张拉起拱后能达到水平，不至于影响桥面铺装层厚度。⑵、侧模采用6mm厚整体式组合钢模，钢模要求尺寸准确，刚度强度满足要求，接缝平整、严密，保证砼在强烈振动下不漏浆，并且要求钢模表面抛光处理，以保证砼的光洁度，设计科学，合理、施工操作方便，保证安全。⑶、芯模采用活动组合钢模，保证尺寸准确，拆装快速方便，同时满足刚度、强度要求。⑷、模板的加固：模板顶部及底部设有φ16对拉螺杆，按梁长方向等间距布置加固，侧面设斜拉杆，在两端和跨中横梁处加设对拉螺杆，同时侧向在台座旁设预埋地锚，用法兰螺栓横向拉紧，保证模板有足够的稳定性。⑸、模板安装及拆卸：模板装卸采用龙门吊配合作业、简易、快捷、可行。⑹、模板使用注意事项：a、模板第一次使用前先涂上足够的...
