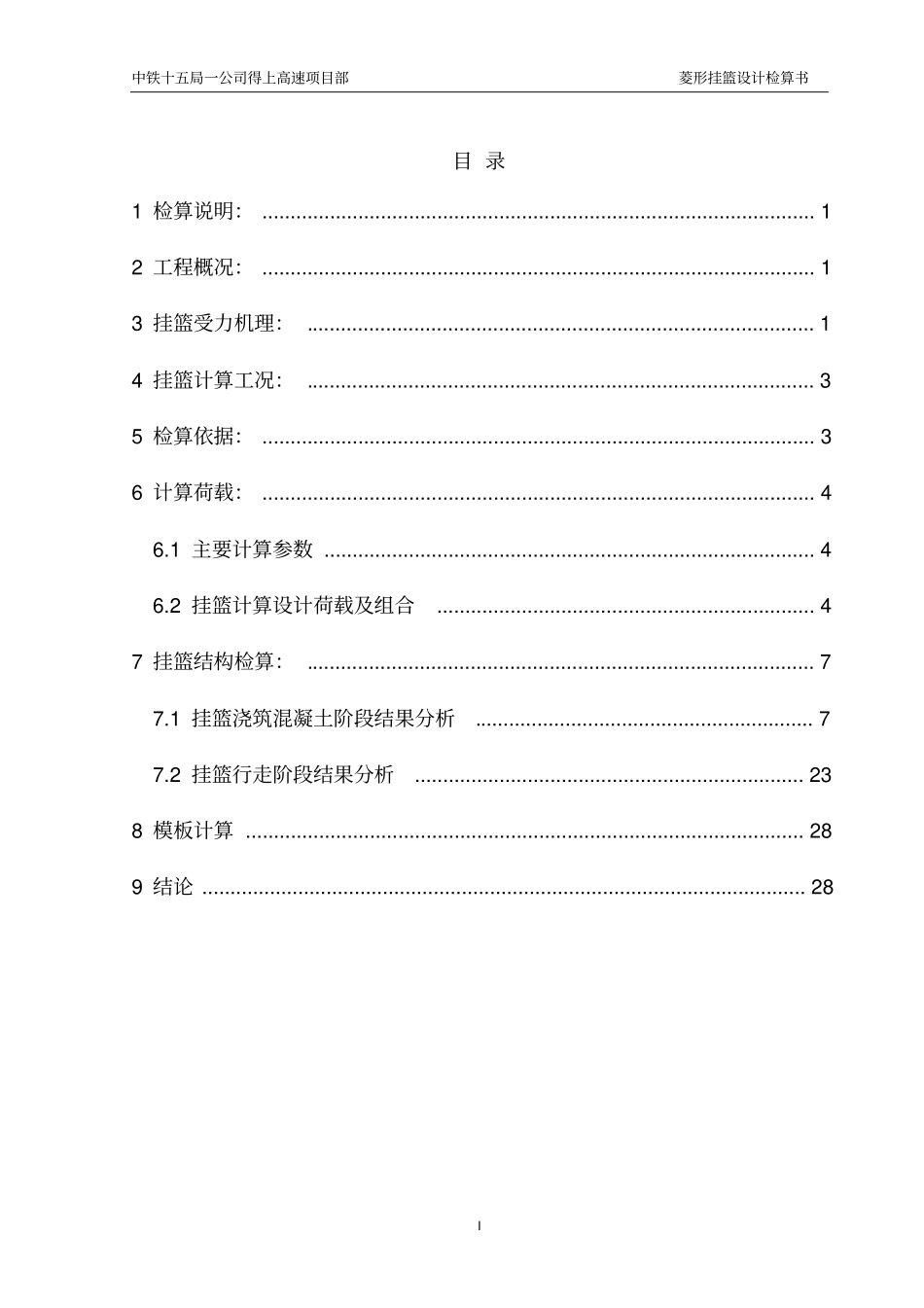

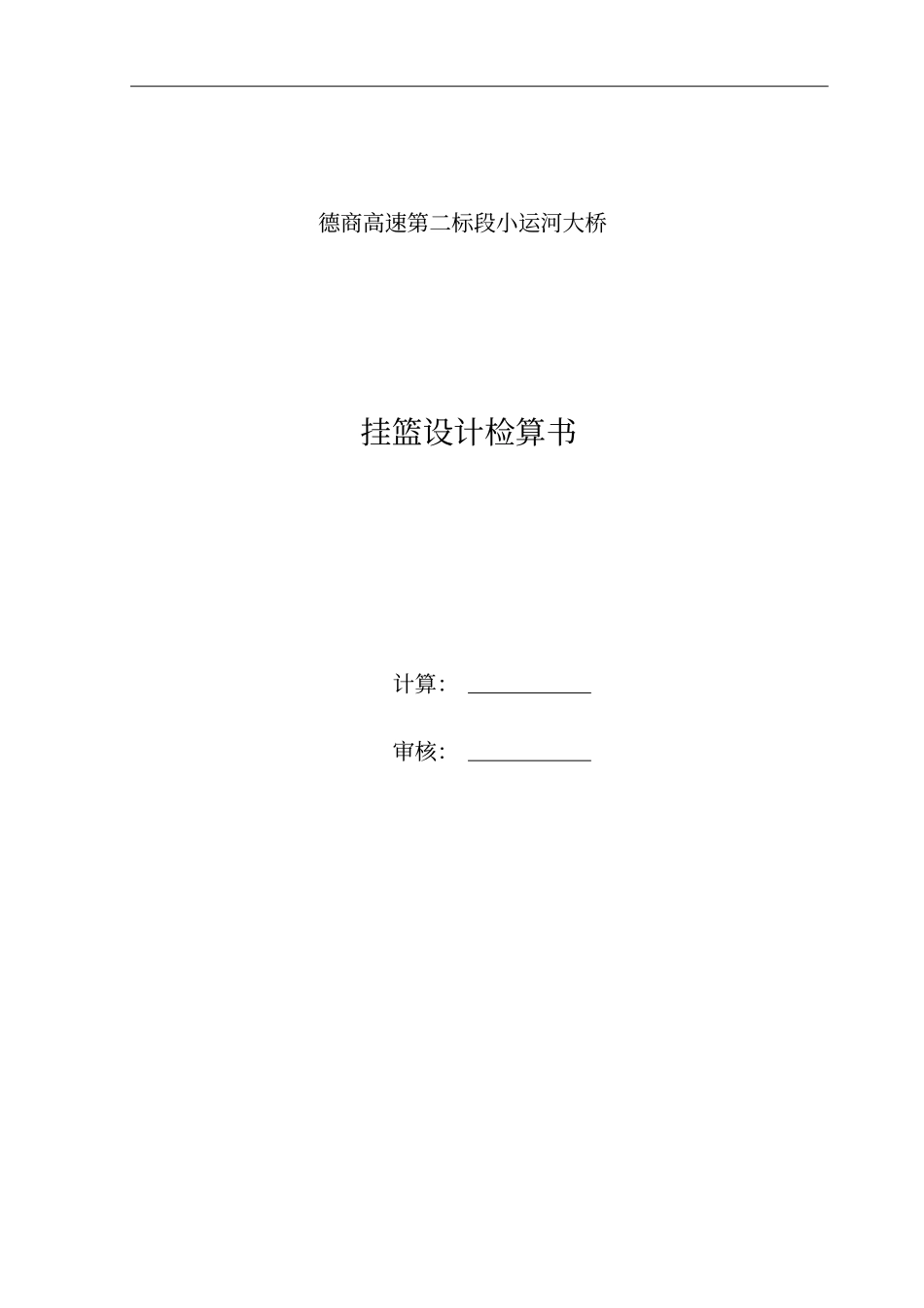

德商高速第二标段小运河大桥挂篮设计检算书计算:审核:中铁十五局一公司得上高速项目部菱形挂篮设计检算书I目录1检算说明:..................................................................................................12工程概况:..................................................................................................13挂篮受力机理:..........................................................................................14挂篮计算工况:..........................................................................................35检算依据:..................................................................................................36计算荷载:..................................................................................................46.1主要计算参数.......................................................................................46.2挂篮计算设计荷载及组合...................................................................47挂篮结构检算:..........................................................................................77.1挂篮浇筑混凝土阶段结果分析............................................................77.2挂篮行走阶段结果分析.....................................................................238模板计算...................................................................................................289结论...........................................................................................................28石家庄交大建筑设计研究有限公司菱形挂篮设计检算书11检算说明:为保证高峁梁2号大桥主桥(66.66+120+66.66)m连续梁悬灌的安全可靠施工,该检算书主要针对挂篮的结构设计进行复核检算,以及对构造设计进行检查检算,以保证挂篮各结构部件均处于安全受力状态。2工程概况:中铁十五局集团公司标段的高峁梁2号大桥主桥上部采用66.66+120+66.66m预应力混凝土连续箱梁,箱梁截面形式为单箱单室、变高度、变截面结构,箱梁顶宽12m,底宽6.5m。箱梁底按1.8次抛物线变化,施工时挂篮底模是直线型,那么箱梁底板实际为折线模拟抛物线。0#段处梁高7.5m,跨中及边跨直线现浇段均为2.5m。箱梁顶板厚0.28m,底板厚0.32~0.9m,腹板厚0.5~0.7m。主桥各单“T”箱梁除0号块外分为15个梁段,0-1号梁段拟采用墩旁托架施工,其余梁段采用挂篮悬臂浇筑施工。箱梁纵向分段长度为4×3.0m+5×3.5m+6×4.0m。0号段总长11.0m,中、边跨合拢段长度均为2.0m。边跨现浇段长度为5.5m。悬臂现浇梁段(2号梁段)最大重量为139.6吨。3挂篮受力机理:挂篮作为混凝土箱梁的浇注设备,由底模、侧模、内模、前悬吊、后悬吊、主构架、走行锚固等部分组成。石家庄交大建筑设计研究有限公司菱形挂篮设计检算书2图1挂篮结构总体布置(1)首先箱梁的腹板和底板混凝土荷载作用在底模上,再通过底模纵梁传递给底模前后横梁;底模后横梁悬吊在后悬吊系统上,后悬吊系统是锚固于已成箱梁上的,因此也就将底模后横梁承受的荷载传递给已浇注完成的箱梁上;底模前横梁则悬吊在前悬吊系统上,前悬吊系统通过前上横梁将荷载传递给主构架。(2)其次箱梁的顶板混凝土荷载作用在侧模和内模上,侧模和内模均是通过其吊梁悬挂在前上横梁和已浇注完成的混凝土箱梁上;传递给前上横梁部分的荷载再传递给主构架。(3)主构架承受前上横梁传来的荷载,再通过后锚系统及前支点传递到已浇注的混凝土箱梁上。挂篮无平衡重走行也是通过轨道锚固系统将抗倾覆反力传递给已浇注的混凝土箱梁。因此,挂篮所承受的所有荷载最后均传递到已浇注的混凝土箱梁上,挂篮设计中,应保证荷载的传递流畅、明确,保证挂篮的各承力部件具有足够的强度、刚度和稳定性。石家庄交大建筑设计研究有限公司菱形挂篮设计检算书34挂篮计算工况:节段施工一般分为以下步骤:①挂篮空载走行就位。②...
