屋面钢结构细则全解VIP免费

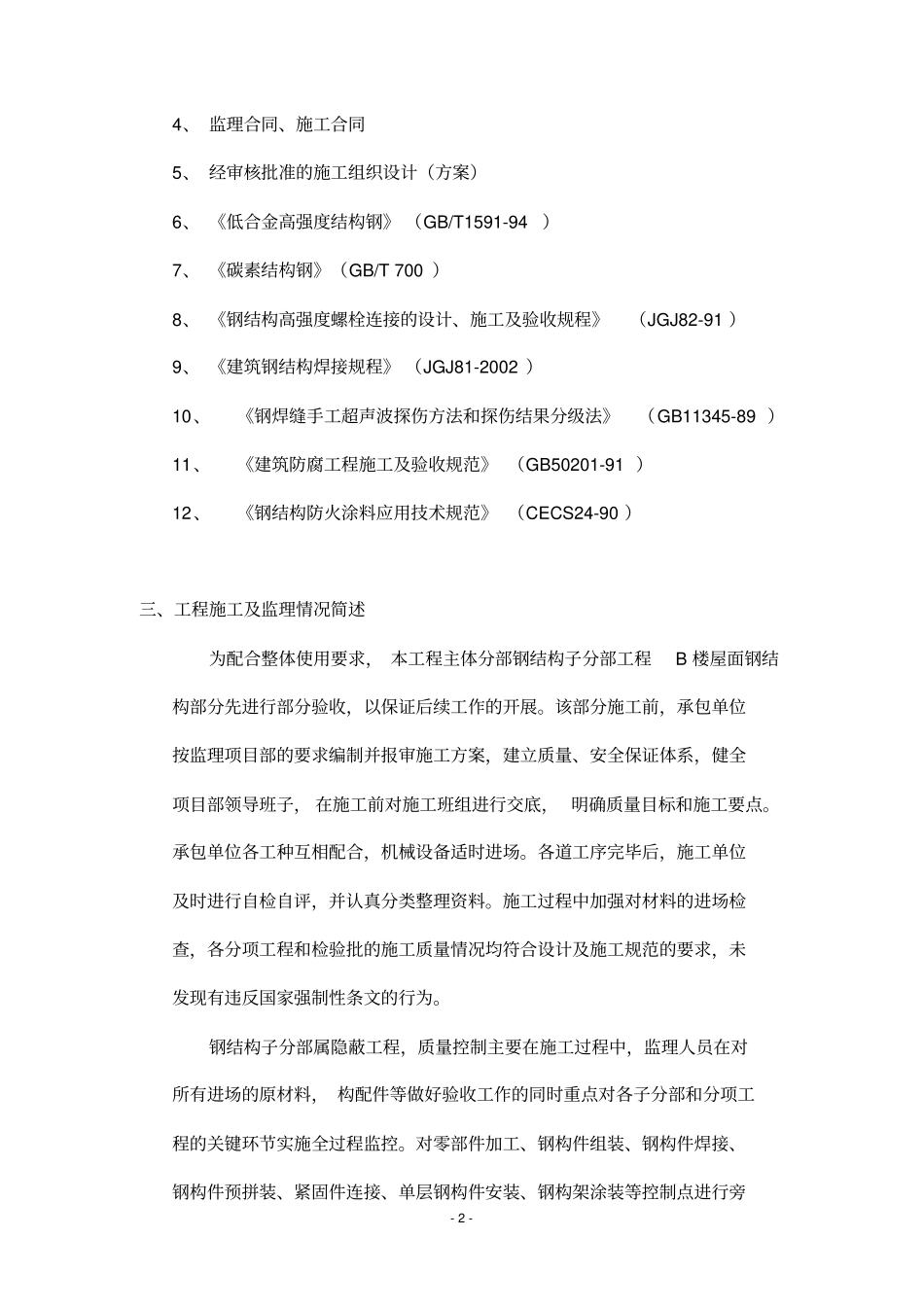

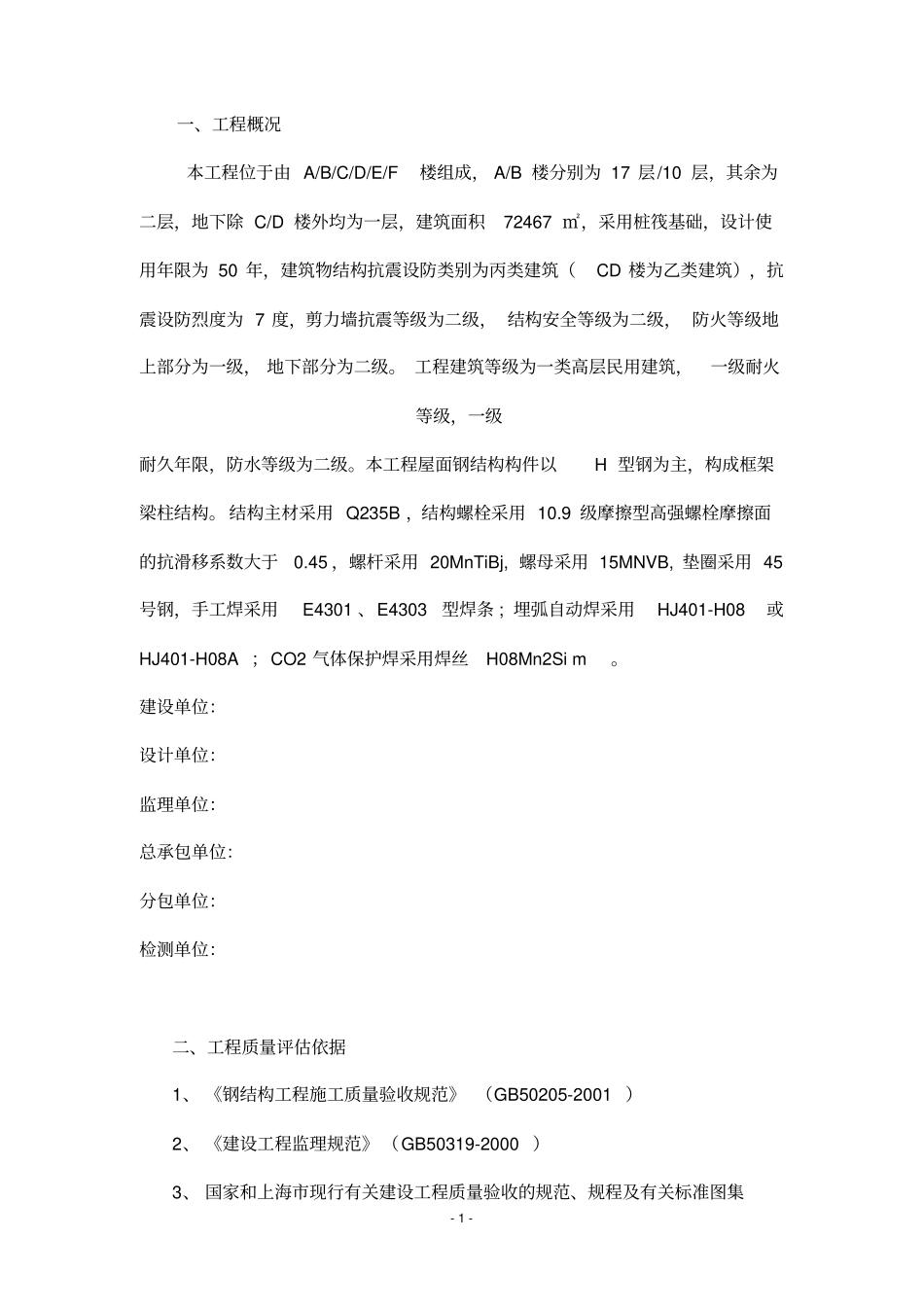

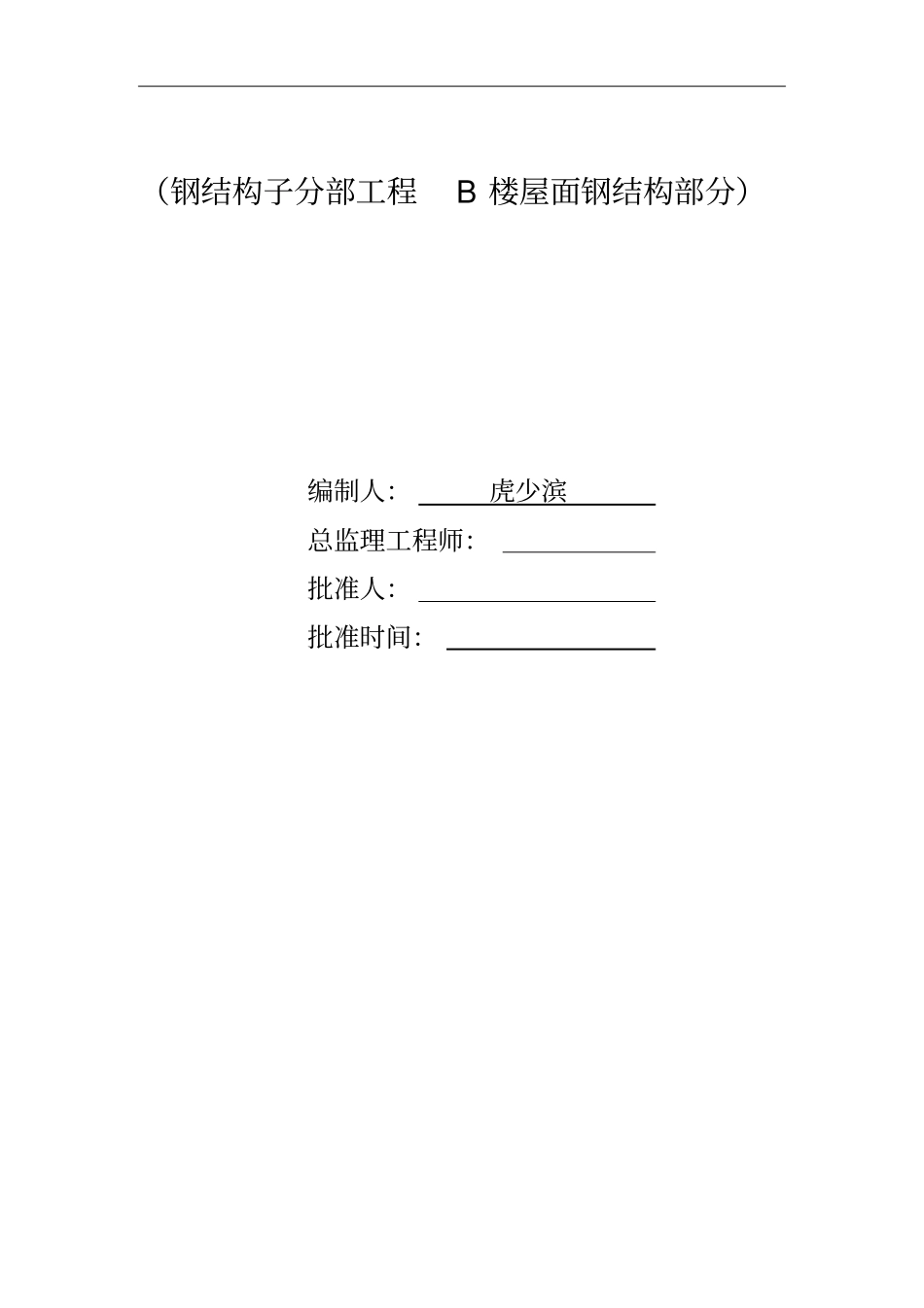

（钢结构子分部工程B楼屋面钢结构部分）编制人：虎少滨总监理工程师：批准人：批准时间：-1-一、工程概况本工程位于由A/B/C/D/E/F楼组成，A/B楼分别为17层/10层，其余为二层，地下除C/D楼外均为一层，建筑面积72467㎡，采用桩筏基础，设计使用年限为50年，建筑物结构抗震设防类别为丙类建筑（CD楼为乙类建筑），抗震设防烈度为7度，剪力墙抗震等级为二级，结构安全等级为二级，防火等级地上部分为一级，地下部分为二级。工程建筑等级为一类高层民用建筑，一级耐火等级，一级耐久年限，防水等级为二级。本工程屋面钢结构构件以H型钢为主，构成框架梁柱结构。结构主材采用Q235B，结构螺栓采用10.9级摩擦型高强螺栓摩擦面的抗滑移系数大于0.45，螺杆采用20MnTiBj,螺母采用15MNVB,垫圈采用45号钢，手工焊采用E4301、E4303型焊条;埋弧自动焊采用HJ401-H08或HJ401-H08A；CO2气体保护焊采用焊丝H08Mn2Sim。建设单位：设计单位：监理单位：总承包单位：分包单位：检测单位：二、工程质量评估依据1、《钢结构工程施工质量验收规范》（GB50205-2001）2、《建设工程监理规范》（GB50319-2000）3、国家和上海市现行有关建设工程质量验收的规范、规程及有关标准图集-2-4、监理合同、施工合同5、经审核批准的施工组织设计（方案）6、《低合金高强度结构钢》（GB/T1591-94）7、《碳素结构钢》（GB/T700）8、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）9、《建筑钢结构焊接规程》（JGJ81-2002）10、《钢焊缝手工超声波探伤方法和探伤结果分级法》（GB11345-89）11、《建筑防腐工程施工及验收规范》（GB50201-91）12、《钢结构防火涂料应用技术规范》（CECS24-90）三、工程施工及监理情况简述为配合整体使用要求，本工程主体分部钢结构子分部工程B楼屋面钢结构部分先进行部分验收，以保证后续工作的开展。该部分施工前，承包单位按监理项目部的要求编制并报审施工方案，建立质量、安全保证体系，健全项目部领导班子，在施工前对施工班组进行交底，明确质量目标和施工要点。承包单位各工种互相配合，机械设备适时进场。各道工序完毕后，施工单位及时进行自检自评，并认真分类整理资料。施工过程中加强对材料的进场检查，各分项工程和检验批的施工质量情况均符合设计及施工规范的要求，未发现有违反国家强制性条文的行为。钢结构子分部属隐蔽工程，质量控制主要在施工过程中，监理人员在对所有进场的原材料，构配件等做好验收工作的同时重点对各子分部和分项工程的关键环节实施全过程监控。对零部件加工、钢构件组装、钢构件焊接、钢构件预拼装、紧固件连接、单层钢构件安装、钢构架涂装等控制点进行旁-3-站，并有详细的旁站检查和平行检查记录，从而有效地使钢结构子分部施工处于受控状态。四、工程质量验收的划分根据〈建筑工程施工质量验收统一标准〉（GB50300－2001）的要求，本子分部工程按下表划分。子分部工程分项工程钢结构（B楼屋面）①零部件加工；②钢构件组装；③钢构件焊接；④钢构件预拼装；⑤紧固件连接；⑥单层钢构件安装；⑦钢构架涂装五、工程质量验收组织情况本子分部工程B楼屋面钢结构施工完成后，由监理单位总监理工程师组织验收工作，建设单位、监理单位、设计单位、勘察单位、施工单位等有关技术、质量部门的负责人共同参加，验收意见一致。六、工程质量验收情况记录（一）钢结构子分部1、零部件加工主控项目：a、材料品种、规格b、钢材复验c、切面质量-4-d、矫正和成型e、边缘加工f、制孔一般项目：a、钢材规格尺寸b、钢材表面质量c、切割精度d、矫正质量e、边缘加工精度f、制孔精度经验收：主控项目全部符合要求；一般项目均符合要求；2、钢构件组装主控项目：a、吊车梁（桁架）b、端部铣平精度c、外形尺寸一般项目：a、焊接H型钢接缝b、焊接H型钢精度c、焊接组装精度d、顶紧接触面-5-e、轴线交点错位f、焊缝坡口精度g、铣平面保护h、外形尺寸经验收：主控项目全部符合要求；一般项目均符合要求；3、钢结构焊接主控项目：g、焊接材料品种、规格h、焊接材料复验i、材料匹配j、焊工证书k、焊接工艺评定l、内部缺陷m、组合焊缝尺寸n、焊缝表面缺陷一般项目：g...
