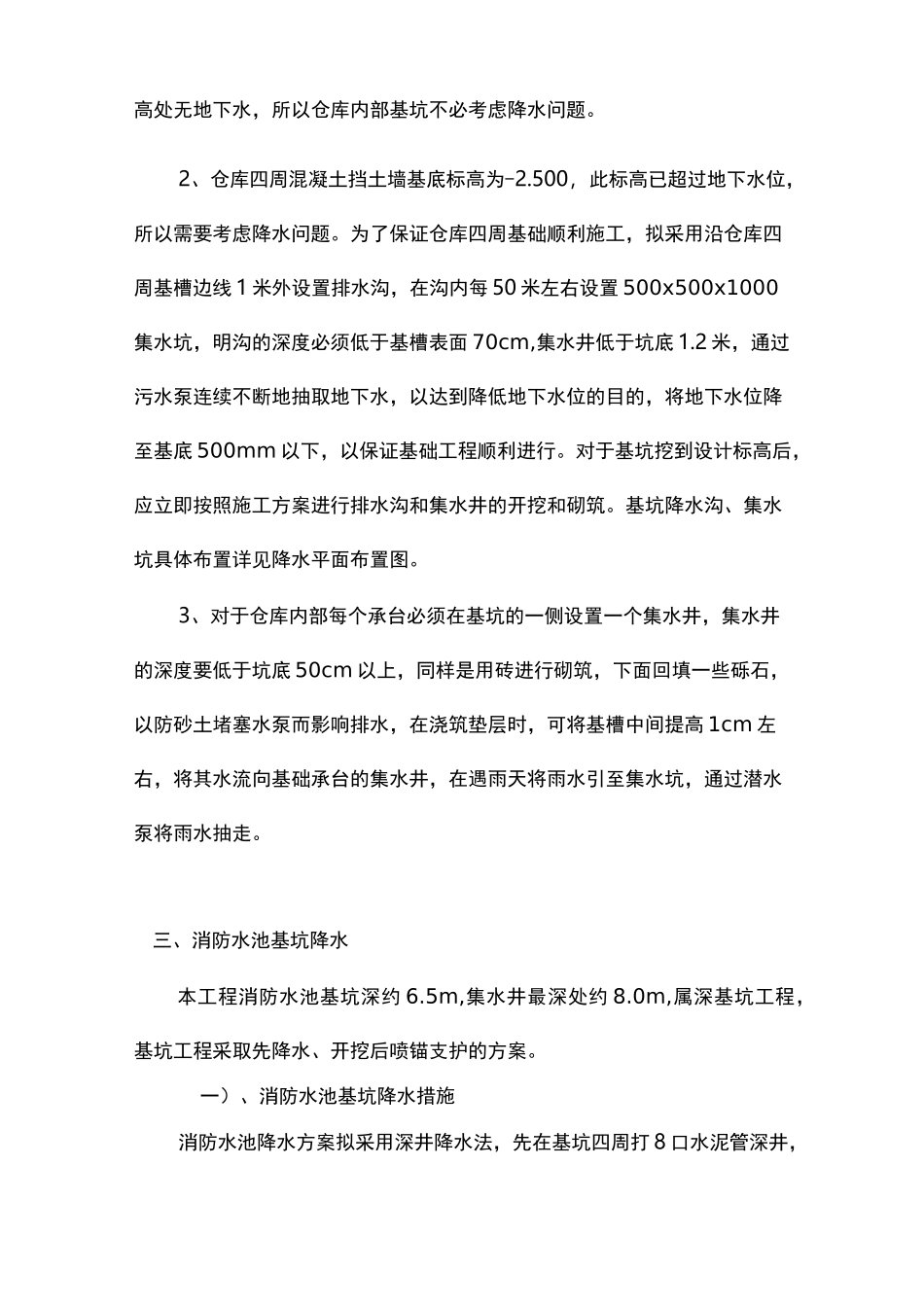

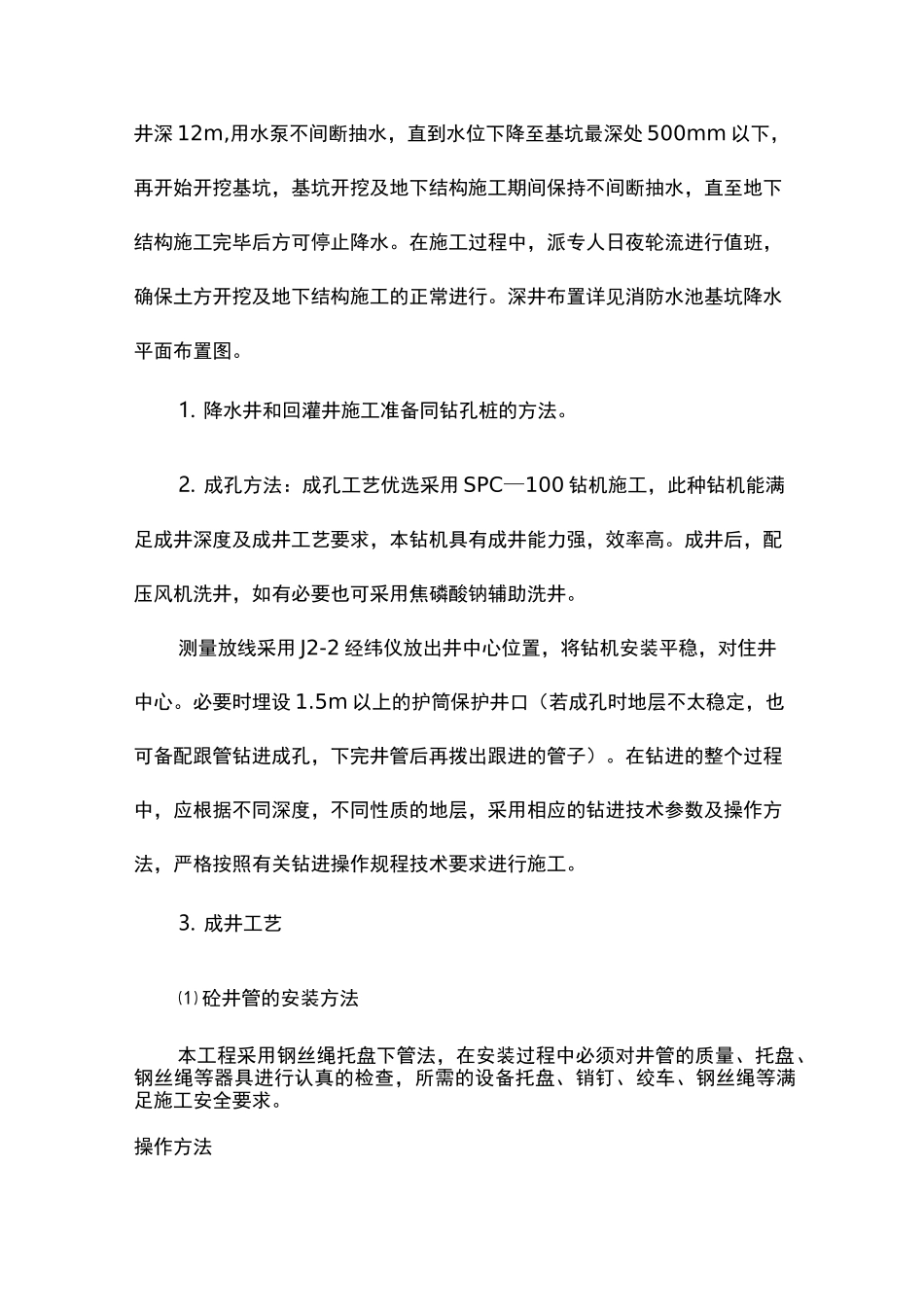

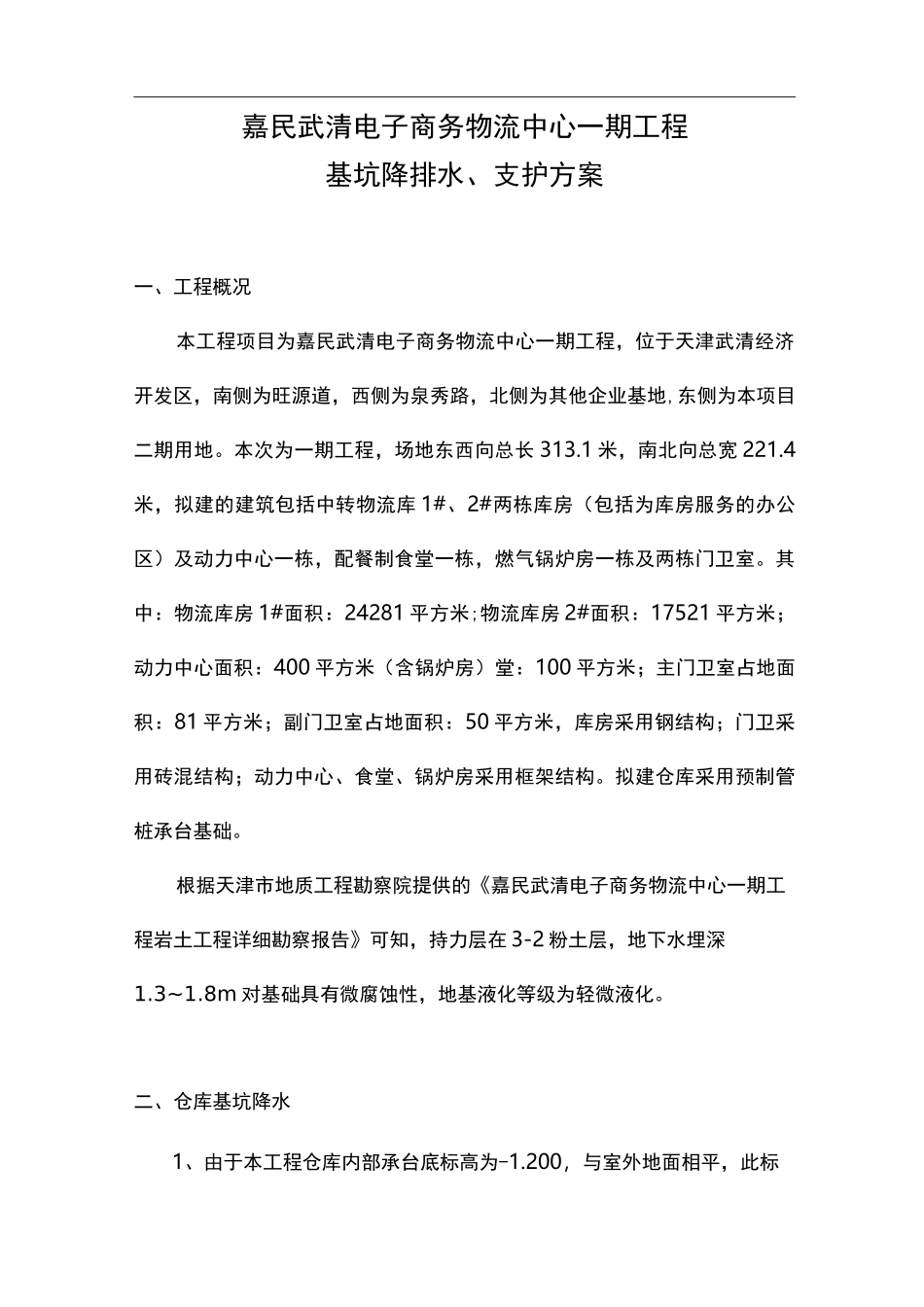

嘉民武清电子商务物流中心一期工程基坑降排水、支护方案一、工程概况本工程项目为嘉民武清电子商务物流中心一期工程，位于天津武清经济开发区，南侧为旺源道，西侧为泉秀路，北侧为其他企业基地,东侧为本项目二期用地。本次为一期工程，场地东西向总长313.1米，南北向总宽221.4米，拟建的建筑包括中转物流库1#、2#两栋库房（包括为库房服务的办公区）及动力中心一栋，配餐制食堂一栋，燃气锅炉房一栋及两栋门卫室。其中：物流库房1#面积：24281平方米;物流库房2#面积：17521平方米；动力中心面积：400平方米（含锅炉房）堂：100平方米；主门卫室占地面积：81平方米；副门卫室占地面积：50平方米，库房采用钢结构；门卫采用砖混结构；动力中心、食堂、锅炉房采用框架结构。拟建仓库采用预制管桩承台基础。根据天津市地质工程勘察院提供的《嘉民武清电子商务物流中心一期工程岩土工程详细勘察报告》可知，持力层在3-2粉土层，地下水埋深1.3~1.8m对基础具有微腐蚀性，地基液化等级为轻微液化。二、仓库基坑降水1、由于本工程仓库内部承台底标高为-1.200，与室外地面相平，此标高处无地下水，所以仓库内部基坑不必考虑降水问题。2、仓库四周混凝土挡土墙基底标高为-2.500，此标高已超过地下水位，所以需要考虑降水问题。为了保证仓库四周基础顺利施工，拟采用沿仓库四周基槽边线1米外设置排水沟，在沟内每50米左右设置500x500x1000集水坑，明沟的深度必须低于基槽表面70cm,集水井低于坑底1.2米，通过污水泵连续不断地抽取地下水，以达到降低地下水位的目的，将地下水位降至基底500mm以下，以保证基础工程顺利进行。对于基坑挖到设计标高后，应立即按照施工方案进行排水沟和集水井的开挖和砌筑。基坑降水沟、集水坑具体布置详见降水平面布置图。3、对于仓库内部每个承台必须在基坑的一侧设置一个集水井，集水井的深度要低于坑底50cm以上，同样是用砖进行砌筑，下面回填一些砾石，以防砂土堵塞水泵而影响排水，在浇筑垫层时，可将基槽中间提高1cm左右，将其水流向基础承台的集水井，在遇雨天将雨水引至集水坑，通过潜水泵将雨水抽走。三、消防水池基坑降水本工程消防水池基坑深约6.5m,集水井最深处约8.0m,属深基坑工程，基坑工程采取先降水、开挖后喷锚支护的方案。一）、消防水池基坑降水措施消防水池降水方案拟采用深井降水法，先在基坑四周打8口水泥管深井，井深12m,用水泵不间断抽水，直到水位下降至基坑最深处500mm以下，再开始开挖基坑，基坑开挖及地下结构施工期间保持不间断抽水，直至地下结构施工完毕后方可停止降水。在施工过程中，派专人日夜轮流进行值班，确保土方开挖及地下结构施工的正常进行。深井布置详见消防水池基坑降水平面布置图。1.降水井和回灌井施工准备同钻孔桩的方法。2.成孔方法：成孔工艺优选采用SPC—100钻机施工，此种钻机能满足成井深度及成井工艺要求，本钻机具有成井能力强，效率高。成井后，配压风机洗井，如有必要也可采用焦磷酸钠辅助洗井。测量放线采用J2-2经纬仪放出井中心位置，将钻机安装平稳，对住井中心。必要时埋设1.5m以上的护筒保护井口（若成孔时地层不太稳定，也可备配跟管钻进成孔，下完井管后再拨出跟进的管子）。在钻进的整个过程中，应根据不同深度，不同性质的地层，采用相应的钻进技术参数及操作方法，严格按照有关钻进操作规程技术要求进行施工。3.成井工艺⑴砼井管的安装方法本工程采用钢丝绳托盘下管法，在安装过程中必须对井管的质量、托盘、钢丝绳等器具进行认真的检查，所需的设备托盘、销钉、绞车、钢丝绳等满足施工安全要求。操作方法下管时，采用四根兜底绳兜住、钢筋混凝土制成的托盘，先用四根吊重用的钢丝绳分别缠绕于绞车上，在其另一端编好钢丝绳套，分别从托盘的四个穿绳孔插入，使四个绳套同心重叠对结准托盘的销钉孔。将销钉表面涂上黄油，插入销钉孔，销住四根兜底绳。销钉要伸到穿绳孔以下15cm左右，浅了易脱销，深了不易拨出。销钉连在中心绳上，在整个安装过程中，中心绳一直处于松驰状态。把销好兜底绳的托盘放于预先安置在孔口的垫板上，即可开始安装井管。安装井管时，先将托盘的上沿涂上灰砂沥青，而后对...
