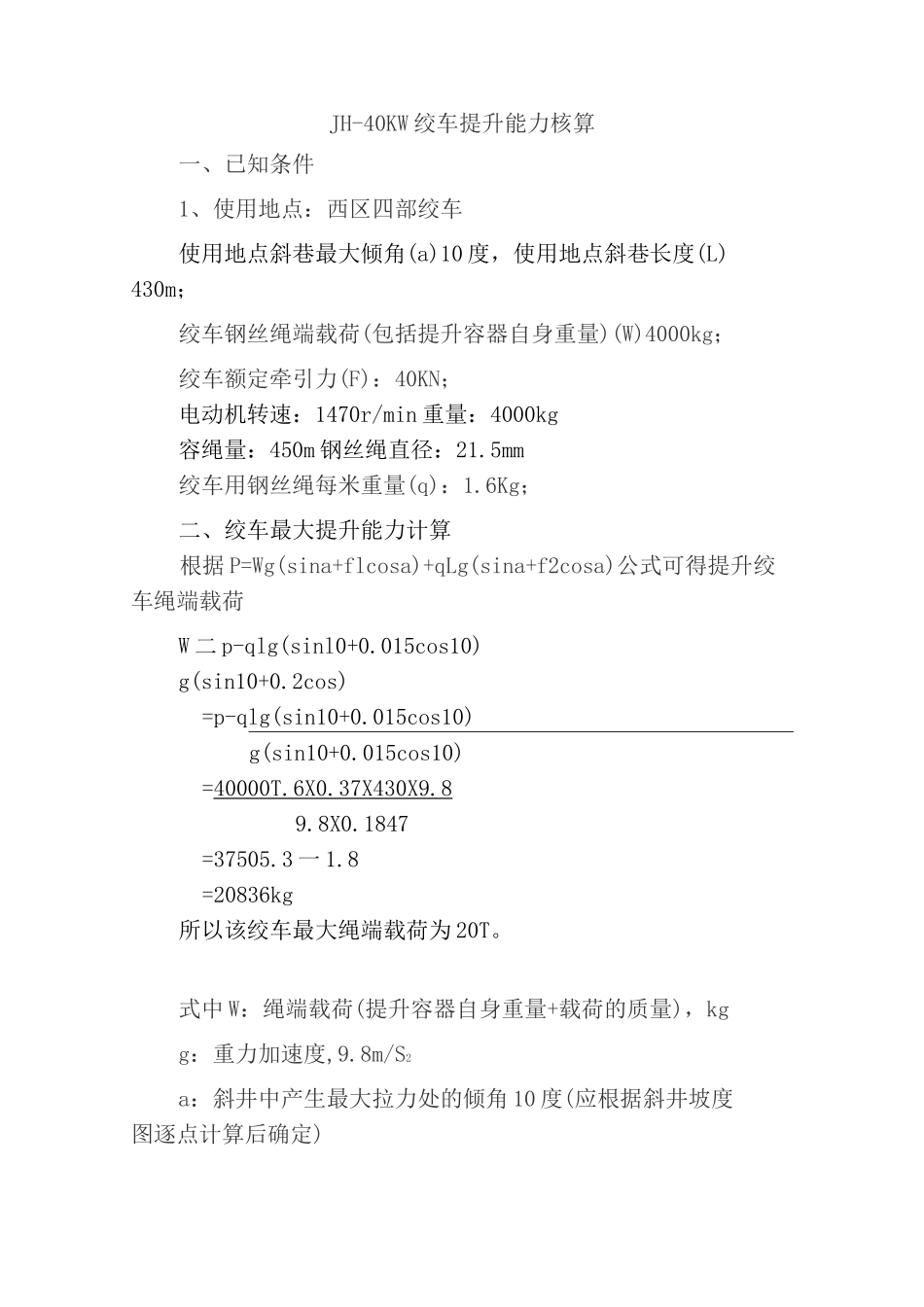

JH-40KW绞车提升能力核算一、已知条件1、使用地点:西区四部绞车使用地点斜巷最大倾角(a)10度,使用地点斜巷长度(L)430m;绞车钢丝绳端载荷(包括提升容器自身重量)(W)4000kg;绞车额定牵引力(F):40KN;电动机转速:1470r/min重量:4000kg容绳量:450m钢丝绳直径:21.5mm绞车用钢丝绳每米重量(q):1.6Kg;二、绞车最大提升能力计算根据P=Wg(sina+flcosa)+qLg(sina+f2cosa)公式可得提升绞车绳端载荷W二p-qlg(sinl0+0.015cos10)g(sin10+0.2cos)=p-qlg(sin10+0.015cos10)g(sin10+0.015cos10)=40000T.6X0.37X430X9.89.8X0.1847=37505.3一1.8=20836kg所以该绞车最大绳端载荷为20T。式中W:绳端载荷(提升容器自身重量+载荷的质量),kgg:重力加速度,9.8m/S2a:斜井中产生最大拉力处的倾角10度(应根据斜井坡度图逐点计算后确定)f:提升容器在轨道上运行时的实测阻力系数,采用0.015;1f:钢丝绳在运行中的实测阻力系数,采用0.2;2q:钢丝绳单位长度的质量,1.6Kg/m;L:使用地点斜巷长度,430m。JH-55KW绞车提升能力核算一、已知条件1、使用地点:207二部绞车使用地点斜巷最大倾角(a)14度,使用地点斜巷长度(L)440m;绞车钢丝绳端载荷(包括提升容器自身重量)(W)4000kg;绞车额定牵引力(F):40KN;电动机转速:1470r/min重量:4000kg容绳量:450m钢丝绳直径:21.5mm绞车用钢丝绳每米重量(q):1.6Kg;二、绞车最大提升能力计算根据P=Wg(sina+flcosa)+qLg(sina+f2cosa)公式可得提升绞车绳端载荷W=p-qlg(sin14+0.015cos10)g(sin14+0.2cos)=p-qlg(sin14+0.015cos14)G(sinl4+0.015cosl4)=40000-1.6X0.436X440X9.89.8X0.256=40000-3008.052.5=14796.78kg所以该绞车最大绳端载荷为14.8T。式中W:绳端载荷(提升容器自身重量+载荷的质量),kgg:重力加速度,9.8m/S2a:斜井中产生最大拉力处的倾角14度(应根据斜井坡度图逐点计算后确定)f:提升容器在轨道上运行时的实测阻力系数,采用0.015;1f:钢丝绳在运行中的实测阻力系数,采用0.2;2q:钢丝绳单位长度的质量,1.6Kg/m;L:使用地点斜巷长度,440m。JD-25KW绞车提升能力核算一、已知条件1、使用地点:207一部绞车使用地点斜巷最大倾角(a)16度,使用地点斜巷长度(L)230m;绞车额定牵引力(F):16000KN;电动机转速:1470r/min重量:1460kg容绳量:400m钢丝绳直径:15.5mm绞车用钢丝绳每米重量(q):1.11Kg;二、绞车最大提升能力计算根据P=Wg(sina+flcosa)+qLg(sina+f2cosa)公式可得提升绞车绳端载荷W=p-qlg(sin16+0.2cos16)g(sin16+0.015cos16)W=16000T.llX0.472X200X9.82.842=14979.64362.842=5270.81kg所以该绞车最大绳端载荷为5.3T。式中W:绳端载荷(提升容器自身重量+载荷的质量),kgg:重力加速度,9.8m/S2a:斜井中产生最大拉力处的倾角16度(应根据斜井坡度图逐点计算后确定)f:提升容器在轨道上运行时的实测阻力系数,采用0.015;1f:钢丝绳在运行中的实测阻力系数,采用0.2;2q:钢丝绳单位长度的质量,1.11Kg/m;L:使用地点斜巷长度,200m。JD-25KW绞车提升能力核算一、已知条件1、使用地点:207二部绞车使用地点斜巷最大倾角(a)14度,使用地点斜巷长度(L)440m;绞车额定牵引力(F):16000KN;电动机转速:1470r/min重量:1460kg容绳量:400m钢丝绳直径:15.5mm绞车用钢丝绳每米重量(q):l.llKg;二、绞车最大提升能力计算根据P=Wg(sina+flcosa)+qLg(sina+f2cosa)公式可得提升绞车绳端载荷W=p-qlg(sin14+0.2cos14)g(sin14+0.015cos14)W=16000T.11X0.436X440X9.82.5=13931.96482.5=5572.78kg所以该绞车最大绳端载荷为5.6T。式中W:绳端载荷(提升容器自身重量+载荷的质量),kgg:重力加速度,9.8m/S2a:斜井中产生最大拉力处的倾角14度(应根据斜井坡度图逐点计算后确定)f:提升容器在轨道上运行时的实测阻力系数,采用0.015;1f:钢丝绳在运行中的实测阻力系数,采用0.2;2q:钢丝绳单位长度的质量,1.11Kg/m;L:使用地点斜巷长度,440m。JD-25KW绞车提升能力核算、已知条件1、使用地点:轨道巷二部绞车使用地点斜巷最大倾角(a)7度,使用地点斜巷长度(L)125m;绞车额定牵引力(F):16000KN;电动机转速:1...
