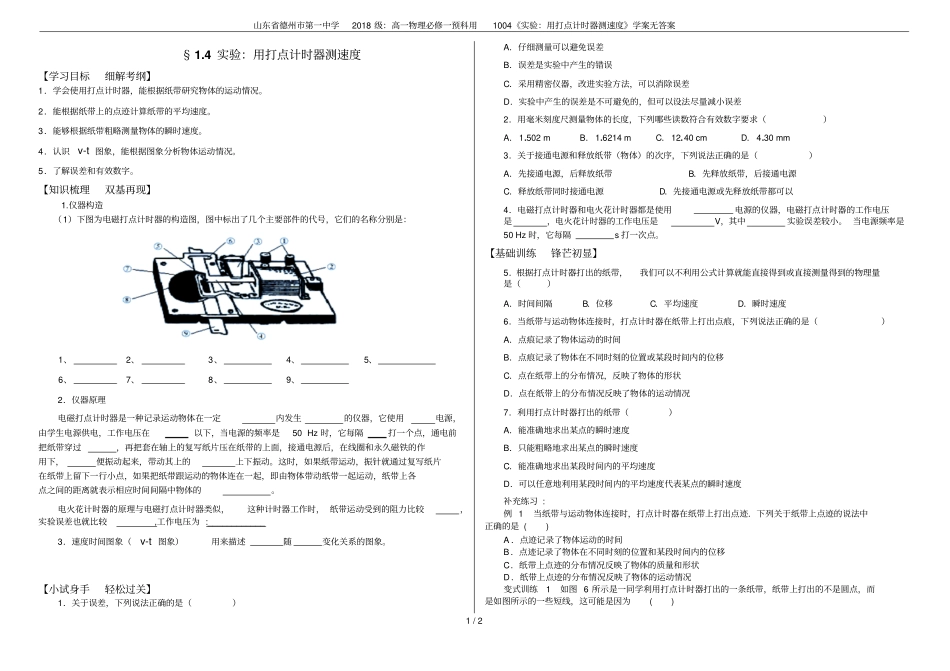

山东省德州市第一中学2018级：高一物理必修一预科用1004《实验：用打点计时器测速度》学案无答案1/2§1.4实验：用打点计时器测速度【学习目标细解考纲】1．学会使用打点计时器，能根据纸带研究物体的运动情况。2．能根据纸带上的点迹计算纸带的平均速度。3．能够根据纸带粗略测量物体的瞬时速度。4．认识v-t图象，能根据图象分析物体运动情况。5．了解误差和有效数字。【知识梳理双基再现】1.仪器构造（1）下图为电磁打点计时器的构造图，图中标出了几个主要部件的代号，它们的名称分别是：1、2、3、4、5、6、7、8、9、2．仪器原理电磁打点计时器是一种记录运动物体在一定内发生的仪器，它使用电源，由学生电源供电，工作电压在以下，当电源的频率是50Hz时，它每隔打一个点，通电前把纸带穿过，再把套在轴上的复写纸片压在纸带的上面，接通电源后，在线圈和永久磁铁的作用下，便振动起来，带动其上的上下振动。这时，如果纸带运动，振针就通过复写纸片在纸带上留下一行小点，如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的。电火花计时器的原理与电磁打点计时器类似，这种计时器工作时，纸带运动受到的阻力比较，实验误差也就比较,工作电压为:____________3．速度时间图象（v-t图象）用来描述随变化关系的图象。【小试身手轻松过关】1．关于误差，下列说法正确的是（）A．仔细测量可以避免误差B．误差是实验中产生的错误C．采用精密仪器，改进实验方法，可以消除误差D．实验中产生的误差是不可避免的，但可以设法尽量减小误差2．用毫米刻度尺测量物体的长度，下列哪些读数符合有效数字要求（）A．1.502mB．1.6214mC．12.40cmD．4.30mm3．关于接通电源和释放纸带（物体）的次序，下列说法正确的是（）A．先接通电源，后释放纸带B．先释放纸带，后接通电源C．释放纸带同时接通电源D．先接通电源或先释放纸带都可以4．电磁打点计时器和电火花计时器都是使用电源的仪器，电磁打点计时器的工作电压是，电火花计时器的工作电压是V，其中实验误差较小。当电源频率是50Hz时，它每隔s打一次点。【基础训练锋芒初显】5．根据打点计时器打出的纸带，我们可以不利用公式计算就能直接得到或直接测量得到的物理量是（）A．时间间隔B．位移C．平均速度D．瞬时速度6．当纸带与运动物体连接时，打点计时器在纸带上打出点痕，下列说法正确的是（）A．点痕记录了物体运动的时间B．点痕记录了物体在不同时刻的位置或某段时间内的位移C．点在纸带上的分布情况，反映了物体的形状D．点在纸带上的分布情况反映了物体的运动情况7．利用打点计时器打出的纸带（）A．能准确地求出某点的瞬时速度B．只能粗略地求出某点的瞬时速度C．能准确地求出某段时间内的平均速度D．可以任意地利用某段时间内的平均速度代表某点的瞬时速度补充练习:例1当纸带与运动物体连接时，打点计时器在纸带上打出点迹．下列关于纸带上点迹的说法中正确的是()A．点迹记录了物体运动的时间B．点迹记录了物体在不同时刻的位置和某段时间内的位移C．纸带上点迹的分布情况反映了物体的质量和形状D．纸带上点迹的分布情况反映了物体的运动情况变式训练1如图6所示是一同学利用打点计时器打出的一条纸带，纸带上打出的不是圆点，而是如图所示的一些短线，这可能是因为()山东省德州市第一中学2018级：高一物理必修一预科用1004《实验：用打点计时器测速度》学案无答案2/2图6A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．打点针压得过紧例2如图7所示是某同学用打点计时器研究某物体运动规律时得到的一段纸带，根据图中的数据，计算物体在AB段、BC段、CD段和DE段的平均速度的大小，并判断物体运动的性质．图7解析通过数相邻计数点间的间隔个数，找出每段的时间，然后利用平均速度公式v＝ΔxΔt进行计算．vAB＝Δx1Δt1＝1.905×0.02cm/s＝19cm/s＝0.19m/s，变式训练2如图8所示，打点计时器所用电源的频率为50Hz，某次实验中得到的一条纸带，用毫米刻度尺测量情况如图所示，纸带在A、C间的平均速度为____m/s，在A、D间的平均速度为____m/s，B点的瞬时速度更...
