山东移动2014年光纤复合低压电缆技术规范书综述VIP免费

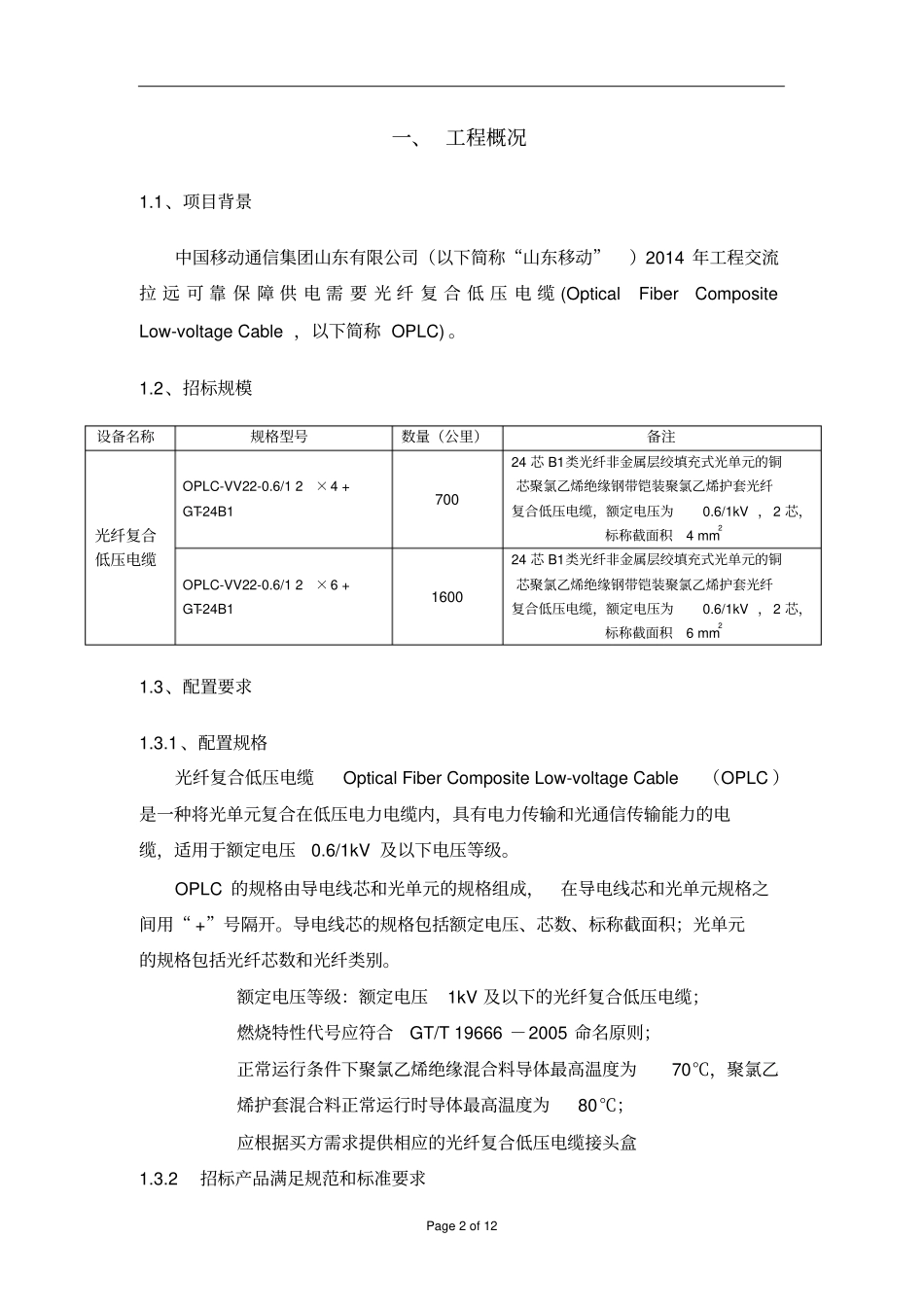

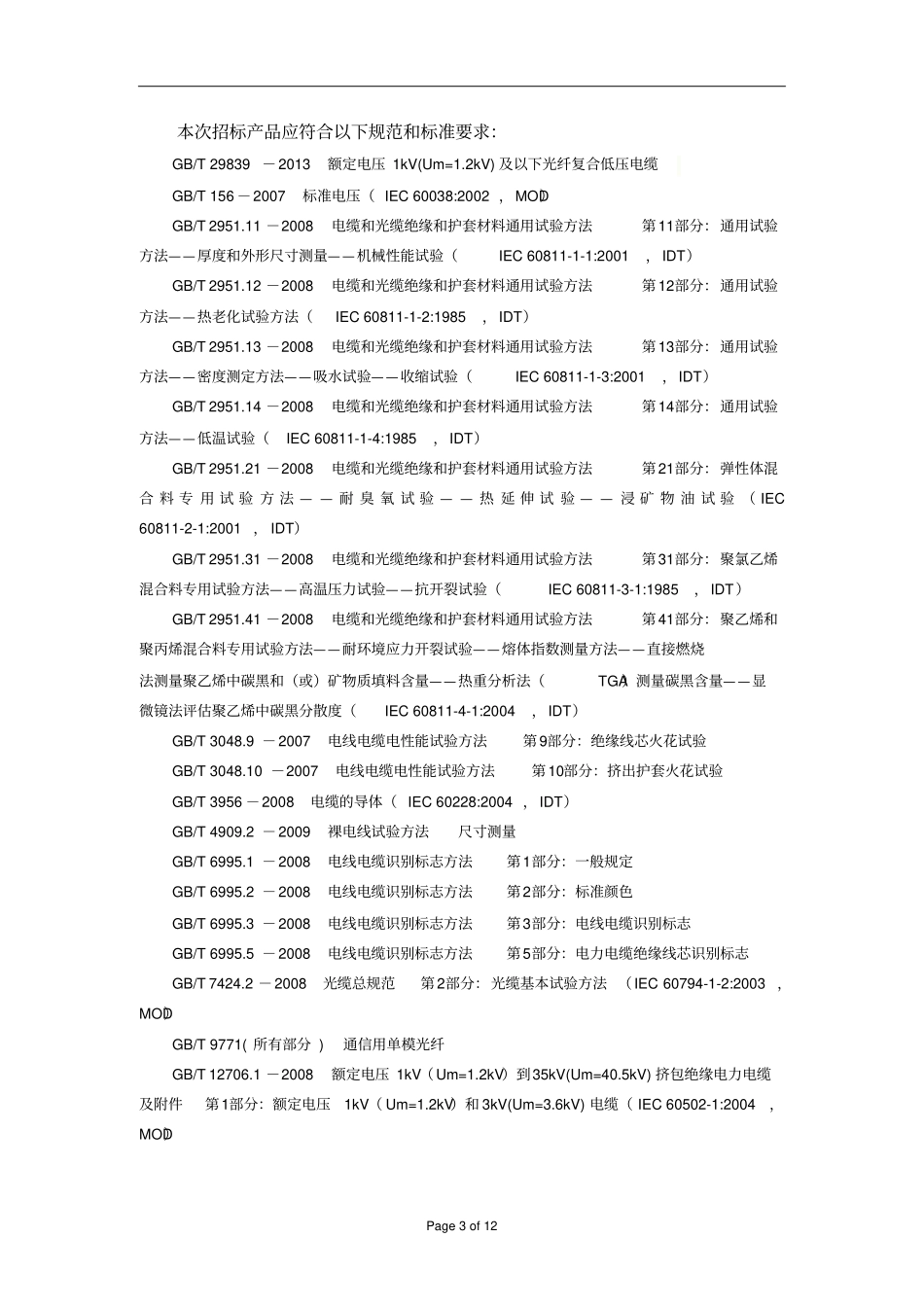

Page1of12中国移动山东公司2014年光纤复合低压电缆技术规范书Page2of12一、工程概况1.1、项目背景中国移动通信集团山东有限公司（以下简称“山东移动”）2014年工程交流拉远可靠保障供电需要光纤复合低压电缆(OpticalFiberCompositeLow-voltageCable，以下简称OPLC)。1.2、招标规模设备名称规格型号数量（公里）备注光纤复合低压电缆OPLC-VV22-0.6/12×4+GT-24B170024芯B1类光纤非金属层绞填充式光单元的铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套光纤复合低压电缆，额定电压为0.6/1kV，2芯，标称截面积4mm2OPLC-VV22-0.6/12×6+GT-24B1160024芯B1类光纤非金属层绞填充式光单元的铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套光纤复合低压电缆，额定电压为0.6/1kV，2芯，标称截面积6mm21.3、配置要求1.3.1、配置规格光纤复合低压电缆OpticalFiberCompositeLow-voltageCable（OPLC）是一种将光单元复合在低压电力电缆内，具有电力传输和光通信传输能力的电缆，适用于额定电压0.6/1kV及以下电压等级。OPLC的规格由导电线芯和光单元的规格组成，在导电线芯和光单元规格之间用“+”号隔开。导电线芯的规格包括额定电压、芯数、标称截面积；光单元的规格包括光纤芯数和光纤类别。额定电压等级：额定电压1kV及以下的光纤复合低压电缆；燃烧特性代号应符合GT/T19666－2005命名原则；正常运行条件下聚氯乙烯绝缘混合料导体最高温度为70℃，聚氯乙烯护套混合料正常运行时导体最高温度为80℃；应根据买方需求提供相应的光纤复合低压电缆接头盒1.3.2招标产品满足规范和标准要求Page3of12本次招标产品应符合以下规范和标准要求：GB/T29839－2013额定电压1kV(Um=1.2kV)及以下光纤复合低压电缆GB/T156－2007标准电压（IEC60038:2002，MOD）GB/T2951.11－2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法——厚度和外形尺寸测量——机械性能试验（IEC60811-1-1:2001，IDT）GB/T2951.12－2008电缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法——热老化试验方法（IEC60811-1-2:1985，IDT）GB/T2951.13－2008电缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法——密度测定方法——吸水试验——收缩试验（IEC60811-1-3:2001，IDT）GB/T2951.14－2008电缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法——低温试验（IEC60811-1-4:1985，IDT）GB/T2951.21－2008电缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法——耐臭氧试验——热延伸试验——浸矿物油试验（IEC60811-2-1:2001，IDT）GB/T2951.31－2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法——高温压力试验——抗开裂试验（IEC60811-3-1:1985，IDT）GB/T2951.41－2008电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法——耐环境应力开裂试验——熔体指数测量方法——直接燃烧法测量聚乙烯中碳黑和（或）矿物质填料含量——热重分析法（TGA）测量碳黑含量——显微镜法评估聚乙烯中碳黑分散度（IEC60811-4-1:2004，IDT）GB/T3048.9－2007电线电缆电性能试验方法第9部分：绝缘线芯火花试验GB/T3048.10－2007电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T3956－2008电缆的导体（IEC60228:2004，IDT）GB/T4909.2－2009裸电线试验方法尺寸测量GB/T6995.1－2008电线电缆识别标志方法第1部分：一般规定GB/T6995.2－2008电线电缆识别标志方法第2部分：标准颜色GB/T6995.3－2008电线电缆识别标志方法第3部分：电线电缆识别标志GB/T6995.5－2008电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志GB/T7424.2－2008光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2:2003，MOD）GB/T9771(所有部分)通信用单模光纤GB/T12706.1－2008额定电压1kV（Um=1.2kV）到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV（Um=1.2kV）和3kV(Um=3.6kV)电缆（IEC60502-1:2004，MOD）Page4of12GB/T15972.20－2008光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序——光纤几何参数（IEC60793-1-20:2001...
