工程临时用电施工方案参考VIP免费

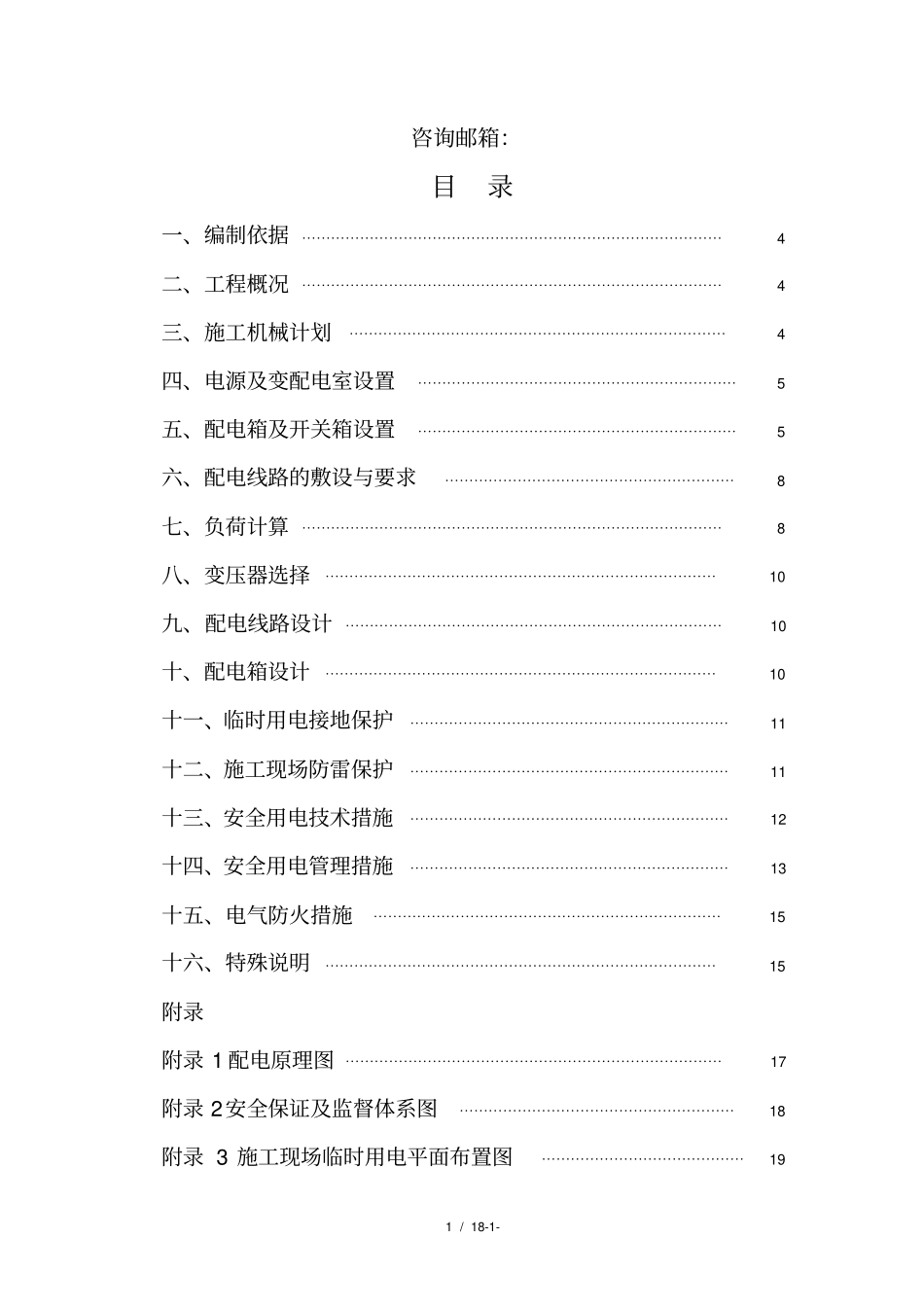

1/18-1-咨询邮箱：目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4三、施工机械计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、电源及变配电室设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5五、配电箱及开关箱设置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、配电线路的敷设与要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、负荷计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8八、变压器选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10九、配电线路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十、配电箱设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10十一、临时用电接地保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十二、施工现场防雷保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十三、安全用电技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十四、安全用电管理措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13十五、电气防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15十六、特殊说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15附录附录1配电原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17附录2安全保证及监督体系图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18附录3施工现场临时用电平面布置图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯192/18-2-一、编制依据1.《施工现场临时用电安全技术规范》JGJ46-88。2.其他有关的国家现行规范、标准和规程规定。3.本工程施工机械计划。二、工程概况本工程位于经三纬一路东，结构类型为框剪，地下3层、地上30层（基础和裙房为一体，主楼分为两个相同的单体工程），建筑高度99.9m，总建筑面积88,755m2。三、施工机械计划根据现场实际情况，施工机械配备计划如下表所示：类别机械名称规格型号功率(KW)单位数量垂直运输塔式起重机QTZ12560台2双笼施工电梯SCD12028台2井架IT/120M15台2砼施工砼输送泵HB-6075台3振动机HZX-501.5个10平板振动机N-73个2高压水泵7.5台2砂浆机UJZ2003.5台1金工机械切断机GJ505.5台2成型机WJ504台2对焊机UN-100100台2卷扬机11台1交流电焊机BX2-30025台4木工机械圆盘机MJ1093台2平刨机MB5045台2压刨机MB1044台2电钻1台2其潜水泵2.2台23/18-3-他空压机7.5台1四、电源及变配电室设置施工现场的变压器及其位置由业主提供，并由业主管理。配电室应符合以下要求：1.成排配电柜两端与重复接地线及保护零线做电气连接。2.配电室自然通风良好，并采取防雨和防动物出入措施。3.配电柜采用单列布置，操作通道宽度应不小于1.5m，配电柜后面的维护通道宽度应不小于0.8m，侧面的维护通道宽度应不小于1m，配电室天棚距地面应不低于3m。4.配电室的门向外开，并配锁。5.配电室内裸母线与地面垂直距离小于2.5m时，采用遮拦隔离，配电装置的上端距天棚不小于0.5m。6.配电室要配置砂箱和绝缘灭火器。7.配电柜应设有功、无功电度表，并分路装社电流、电压表，计数电度表的电流互感器与电流表的互感器应分开，单独安装。8.配电屏应按要求装设短路、过负荷保护装置和漏电保护器。9.各回路应编号，并标明用途。10.配电屏或配电线路维修时，应悬挂停电标志牌。停、送电由专人负责。4/18-4-五、配电箱及开关箱设置1.设置原则①配电箱、开关箱应设在负荷相对集中的地方。②配电系统设置总配电箱、分配电箱和开关箱，分级配电。③动力配电箱与照明配电箱应分别设置。如设置在同一箱内，动力和照明应分开关控制，且有明显区分标识。④开关箱应由末级分配电箱配电，分配电箱与开关箱的距离不应超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。⑤开关箱和配电箱均应装设在干燥通风及常温场所，不得装设在有严重损伤作用的瓦斯、蒸气、液体等有害介质中，且不易受外来固体物撞击、强烈震动、液体浸溅及热源烘烤的场所，否则应做特殊防护处理。2.配电箱设置...
