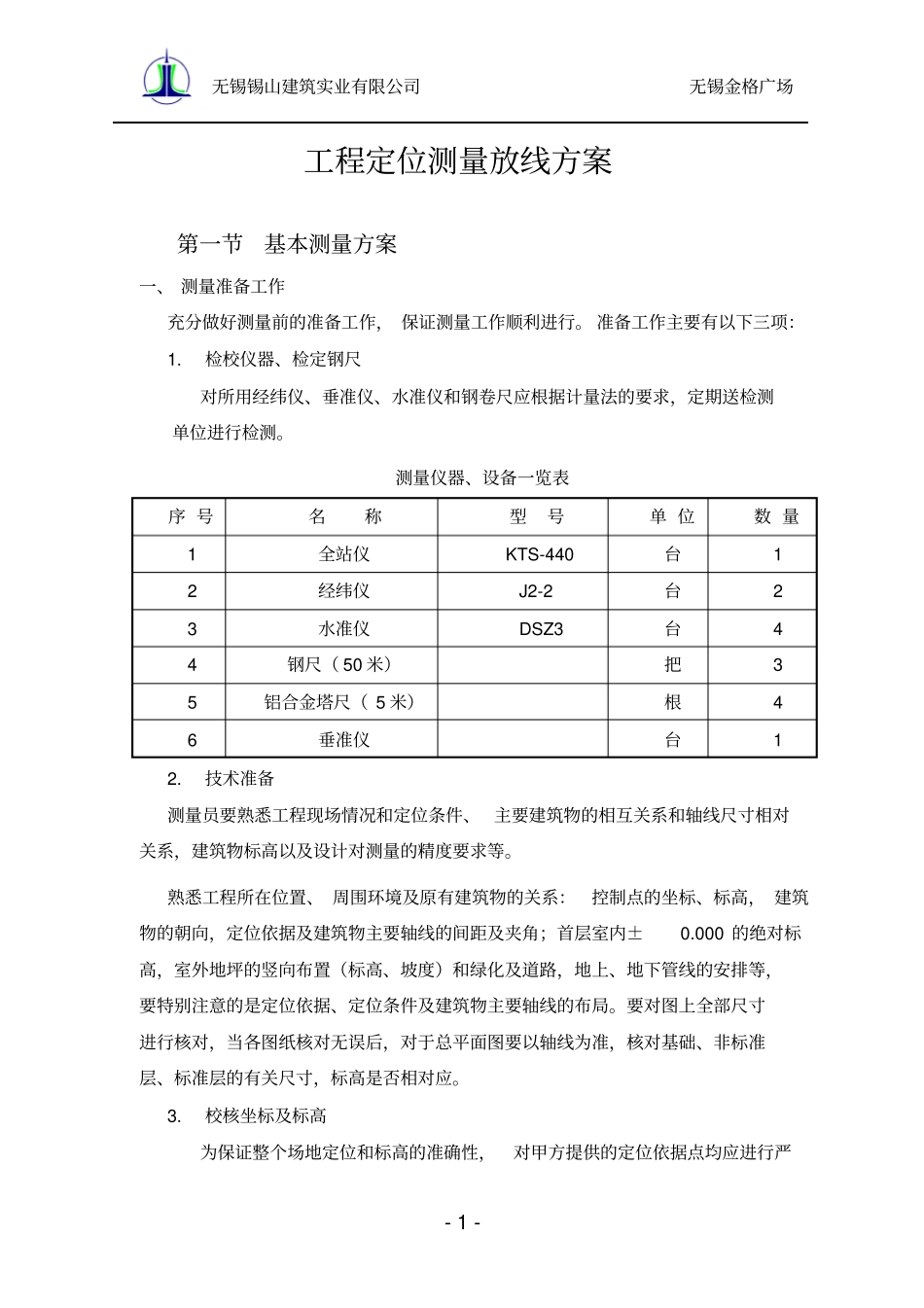

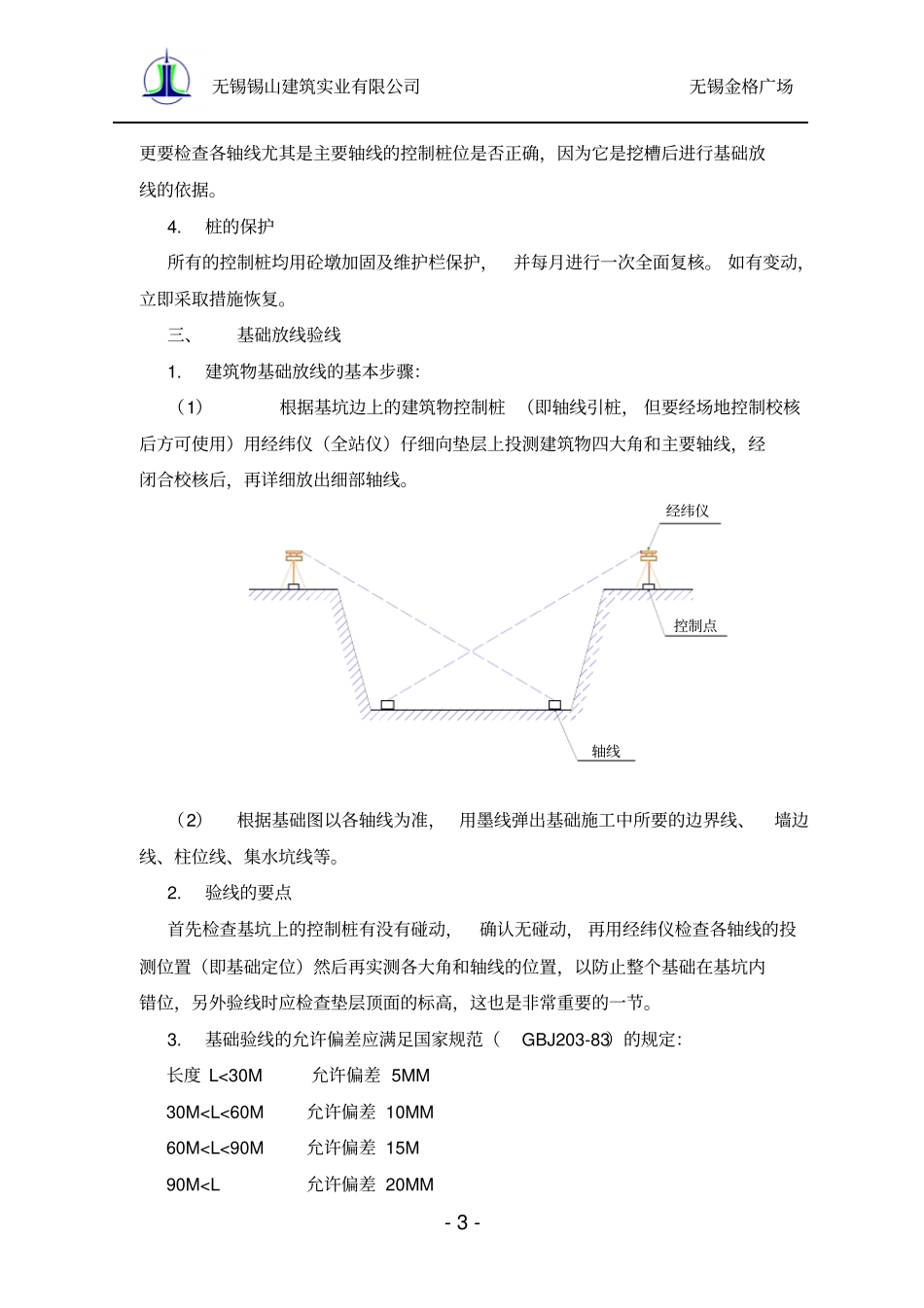

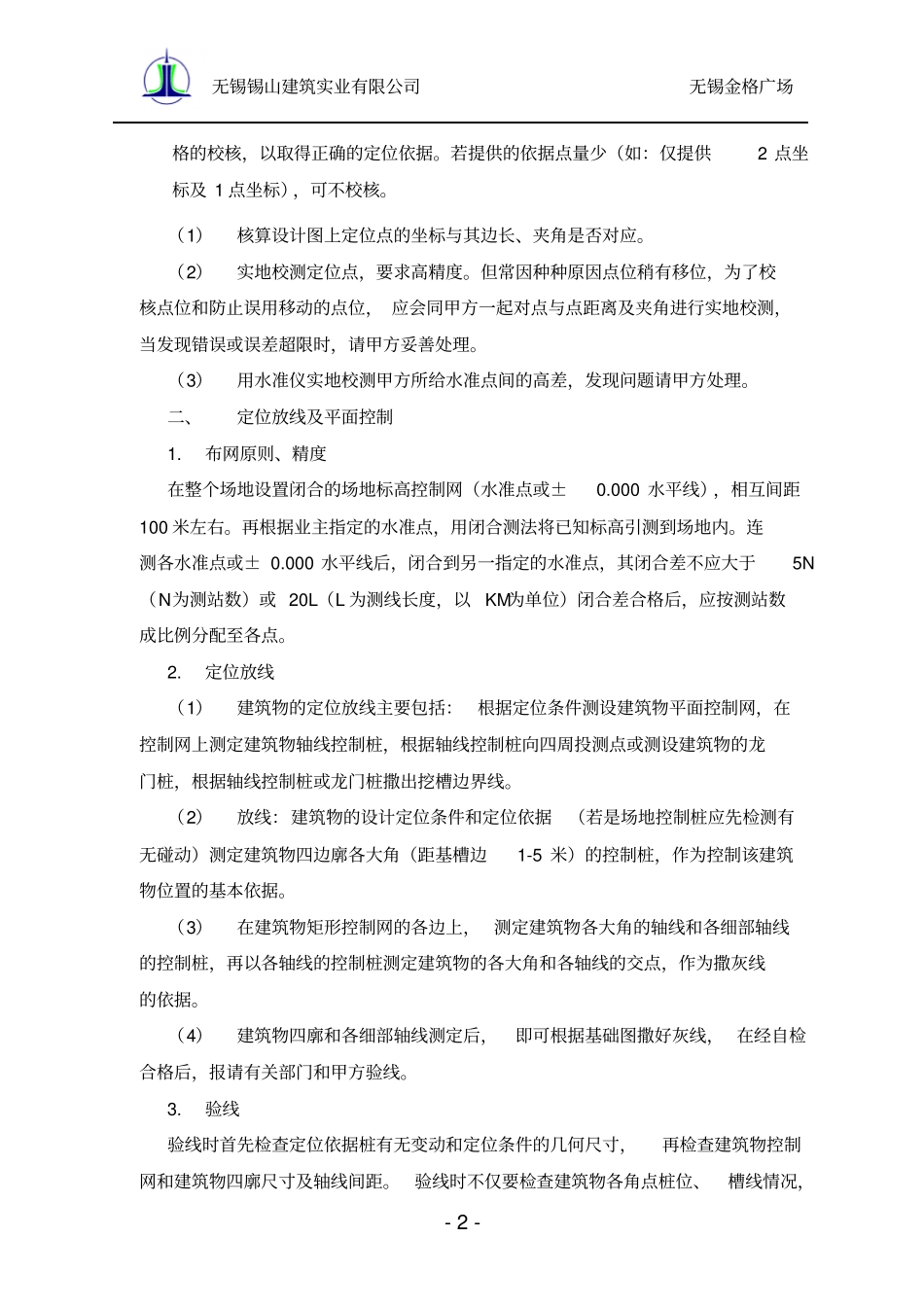

无锡锡山建筑实业有限公司无锡金格广场-1-工程定位测量放线方案第一节基本测量方案一、测量准备工作充分做好测量前的准备工作，保证测量工作顺利进行。准备工作主要有以下三项：1.检校仪器、检定钢尺对所用经纬仪、垂准仪、水准仪和钢卷尺应根据计量法的要求，定期送检测单位进行检测。测量仪器、设备一览表序号名称型号单位数量1全站仪KTS-440台12经纬仪J2-2台23水准仪DSZ3台44钢尺（50米）把35铝合金塔尺（5米）根46垂准仪台12.技术准备测量员要熟悉工程现场情况和定位条件、主要建筑物的相互关系和轴线尺寸相对关系，建筑物标高以及设计对测量的精度要求等。熟悉工程所在位置、周围环境及原有建筑物的关系：控制点的坐标、标高，建筑物的朝向，定位依据及建筑物主要轴线的间距及夹角；首层室内±0.000的绝对标高，室外地坪的竖向布置（标高、坡度）和绿化及道路，地上、地下管线的安排等，要特别注意的是定位依据、定位条件及建筑物主要轴线的布局。要对图上全部尺寸进行核对，当各图纸核对无误后，对于总平面图要以轴线为准，核对基础、非标准层、标准层的有关尺寸，标高是否相对应。3.校核坐标及标高为保证整个场地定位和标高的准确性，对甲方提供的定位依据点均应进行严无锡锡山建筑实业有限公司无锡金格广场-2-格的校核，以取得正确的定位依据。若提供的依据点量少（如：仅提供2点坐标及1点坐标），可不校核。（1）核算设计图上定位点的坐标与其边长、夹角是否对应。（2）实地校测定位点，要求高精度。但常因种种原因点位稍有移位，为了校核点位和防止误用移动的点位，应会同甲方一起对点与点距离及夹角进行实地校测，当发现错误或误差超限时，请甲方妥善处理。（3）用水准仪实地校测甲方所给水准点间的高差，发现问题请甲方处理。二、定位放线及平面控制1.布网原则、精度在整个场地设置闭合的场地标高控制网（水准点或±0.000水平线），相互间距100米左右。再根据业主指定的水准点，用闭合测法将已知标高引测到场地内。连测各水准点或±0.000水平线后，闭合到另一指定的水准点，其闭合差不应大于5N（N为测站数）或20L（L为测线长度，以KM为单位）闭合差合格后，应按测站数成比例分配至各点。2.定位放线（1）建筑物的定位放线主要包括：根据定位条件测设建筑物平面控制网，在控制网上测定建筑物轴线控制桩，根据轴线控制桩向四周投测点或测设建筑物的龙门桩，根据轴线控制桩或龙门桩撒出挖槽边界线。（2）放线：建筑物的设计定位条件和定位依据（若是场地控制桩应先检测有无碰动）测定建筑物四边廓各大角（距基槽边1-5米）的控制桩，作为控制该建筑物位置的基本依据。（3）在建筑物矩形控制网的各边上，测定建筑物各大角的轴线和各细部轴线的控制桩，再以各轴线的控制桩测定建筑物的各大角和各轴线的交点，作为撒灰线的依据。（4）建筑物四廓和各细部轴线测定后，即可根据基础图撒好灰线，在经自检合格后，报请有关部门和甲方验线。3.验线验线时首先检查定位依据桩有无变动和定位条件的几何尺寸，再检查建筑物控制网和建筑物四廓尺寸及轴线间距。验线时不仅要检查建筑物各角点桩位、槽线情况，无锡锡山建筑实业有限公司无锡金格广场-3-更要检查各轴线尤其是主要轴线的控制桩位是否正确，因为它是挖槽后进行基础放线的依据。4.桩的保护所有的控制桩均用砼墩加固及维护栏保护，并每月进行一次全面复核。如有变动，立即采取措施恢复。三、基础放线验线1.建筑物基础放线的基本步骤：（1）根据基坑边上的建筑物控制桩（即轴线引桩，但要经场地控制校核后方可使用）用经纬仪（全站仪）仔细向垫层上投测建筑物四大角和主要轴线，经闭合校核后，再详细放出细部轴线。轴线控制点经纬仪（2）根据基础图以各轴线为准，用墨线弹出基础施工中所要的边界线、墙边线、柱位线、集水坑线等。2.验线的要点首先检查基坑上的控制桩有没有碰动，确认无碰动，再用经纬仪检查各轴线的投测位置（即基础定位）然后再实测各大角和轴线的位置，以防止整个基础在基坑内错位，另外验线时应检查垫层顶面的标高，这也是非常重要的一节。3.基础验线的允许偏差应满足国家规范（GBJ203-83）的规定：长度L<30M允...
