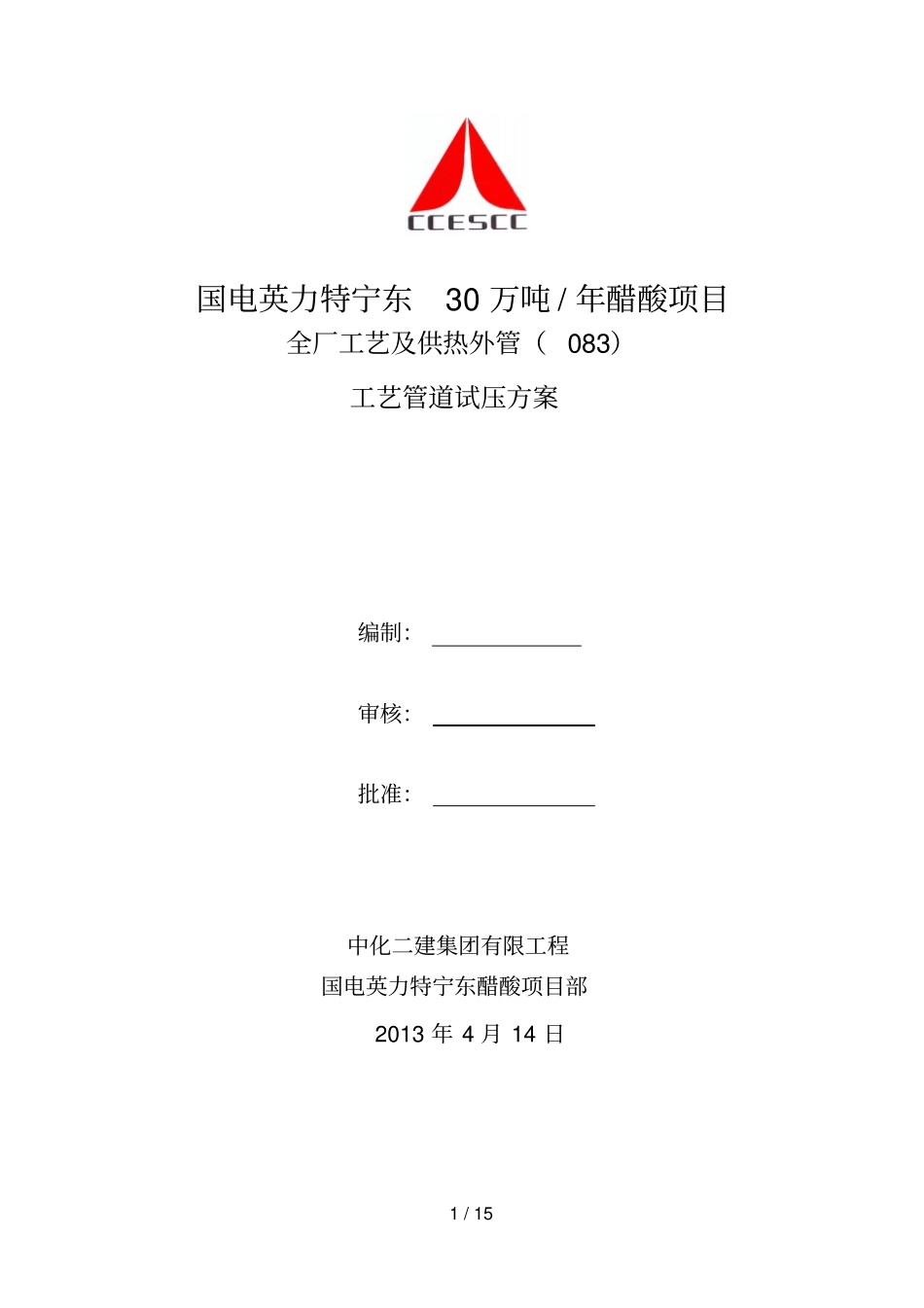

1/15国电英力特宁东30万吨/年醋酸项目全厂工艺及供热外管（083）工艺管道试压方案编制：审核：批准：中化二建集团有限工程国电英力特宁东醋酸项目部2013年4月14日2/15目录一、工程概况..........................................................................................................1（一）工程简介：..............................................................................................1二、方案编制依据：..............................................................................................1三、试压原则、程序及试压包划分......................................................................1（一）试压原则..................................................................................................1（二）试压包的编制计划分..............................................................................1（三）试压系统图..............................................................................................6四、试验前准备......................................................................................................7（一）资料检查确认..........................................................................................7（二）试验前应具备的条件..............................................................................7（三）试压技术要求..........................................................................................7五、压力试验............................................................................................................9（一）水压试验....................................................................................................9（二）泄压及排水................................................................................................9（三）试压说明..................................................................................................10六、质量保证措施................................................................................................11（一）质量保证体系..........................................................................................11（一）质量保证措施..........................................................................................11七、劳动力计划....................................................................................................12（一）劳动力计划..............................................................................................12（二）施工所需主要机具及技措用料..............................................................12八、安全技术措施................................................................................................121/15一、工程概况（一）工程简介：工程名称：国电英力特宁东30万吨/年醋酸项目设计单位：华陆工程科技有限责任公司监理单位：中国成达工程有限公司施工单位：中化二建集团有限公司施工范围为管廊30轴至52轴、19a至19c、82轴至84轴的工艺管道试压，管道材质为20#，工程量约1193米，0Cr18Ni9工程量31米，管道输送介质分为蒸汽、脱盐水、循环水、冷冻水、采暖水、循环水。二、方案编制依据：2.1《石油化工有毒、可燃介质钢制管道工程施工及验收规范》（SH3501-2011）；2.2《工业金属管道工程施工规范》（GB50235-2010）；2.3《工业金属管道工程施工质量验收规范》GB50184-2011。2.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112.5《石油化工金属管道工程验收规范》GB50517-20102.6《石油化工建设工程施工安全技术规范》GB50484-20082.7《工业安装工程施工质量验收统一标...
