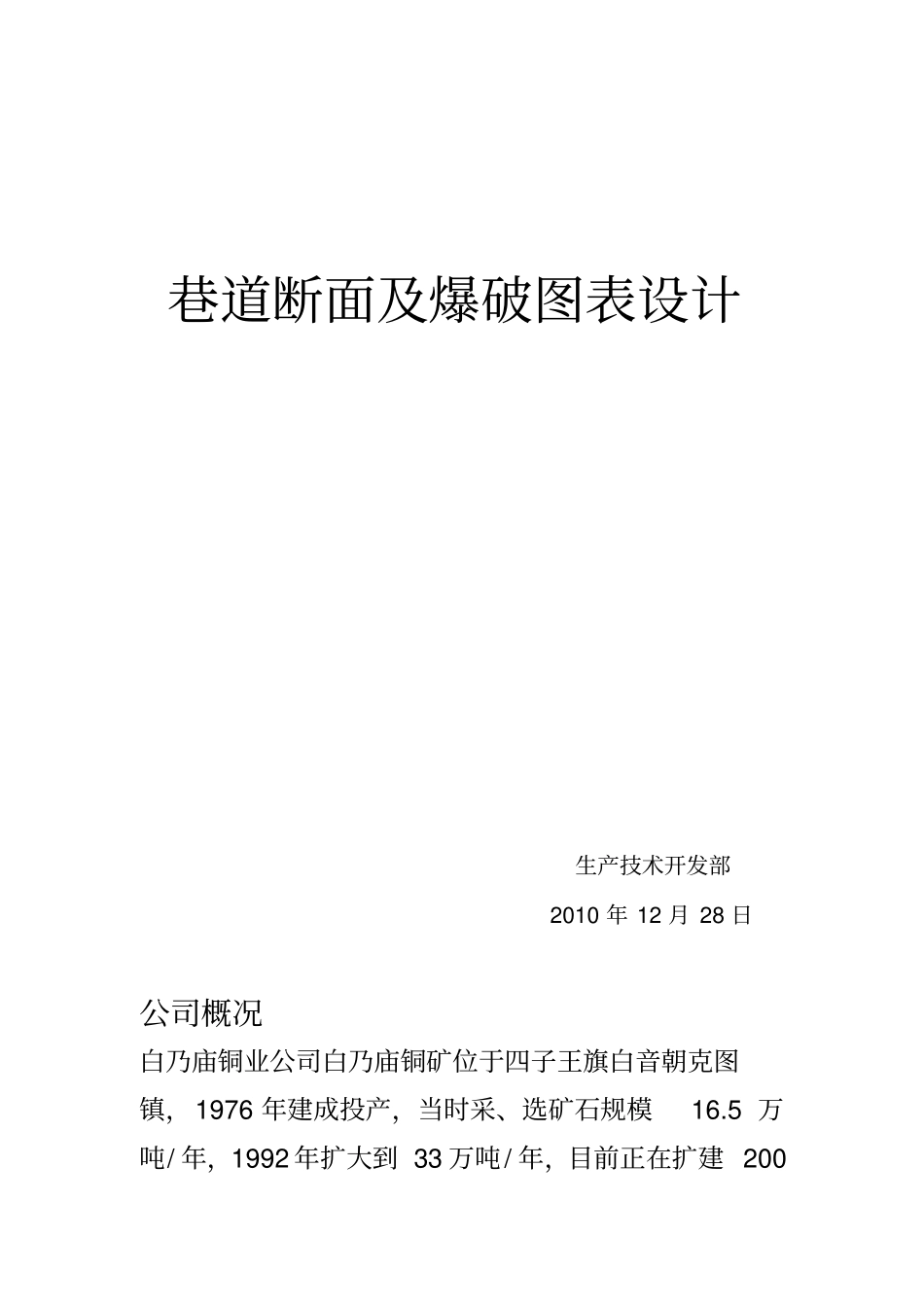

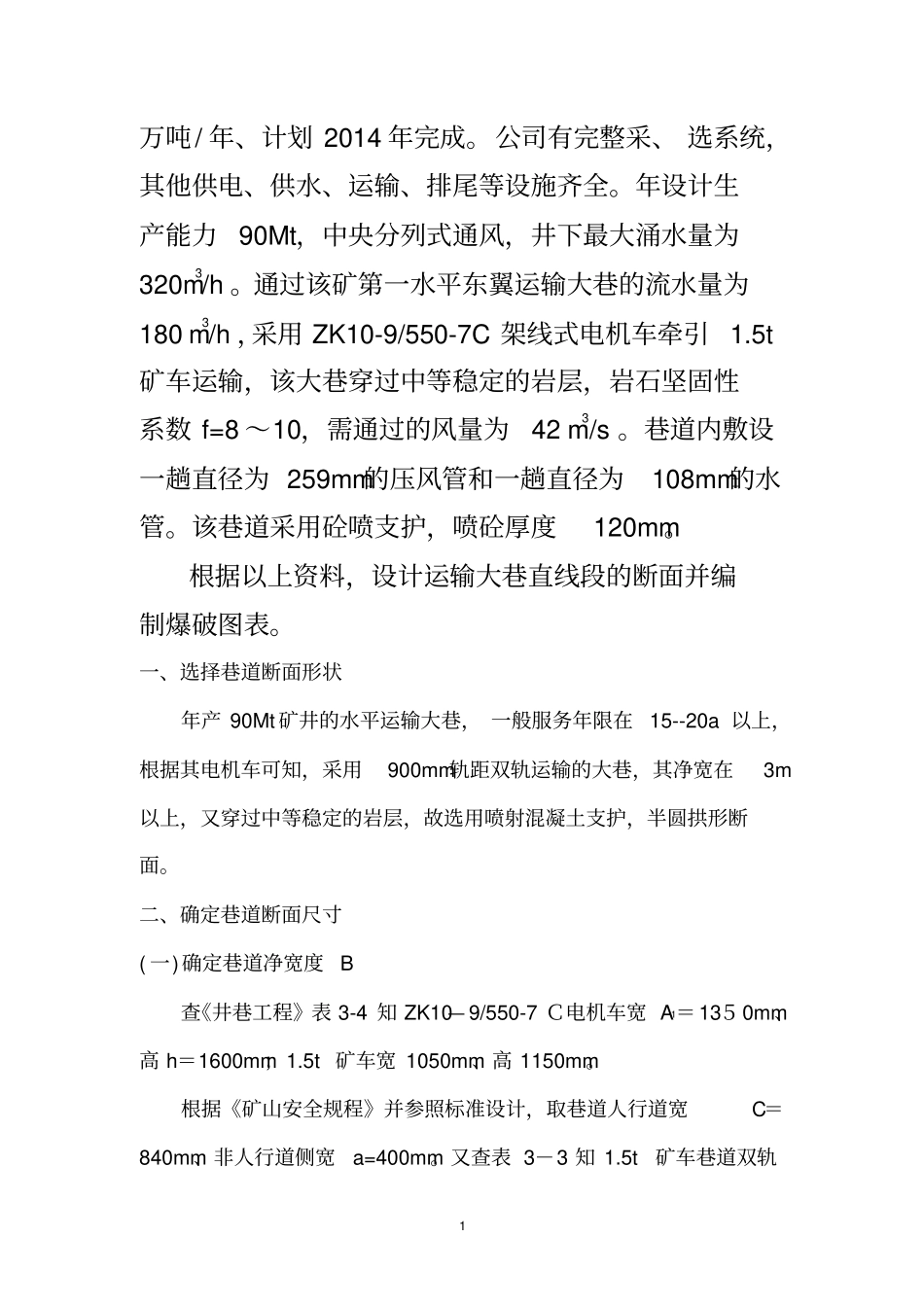

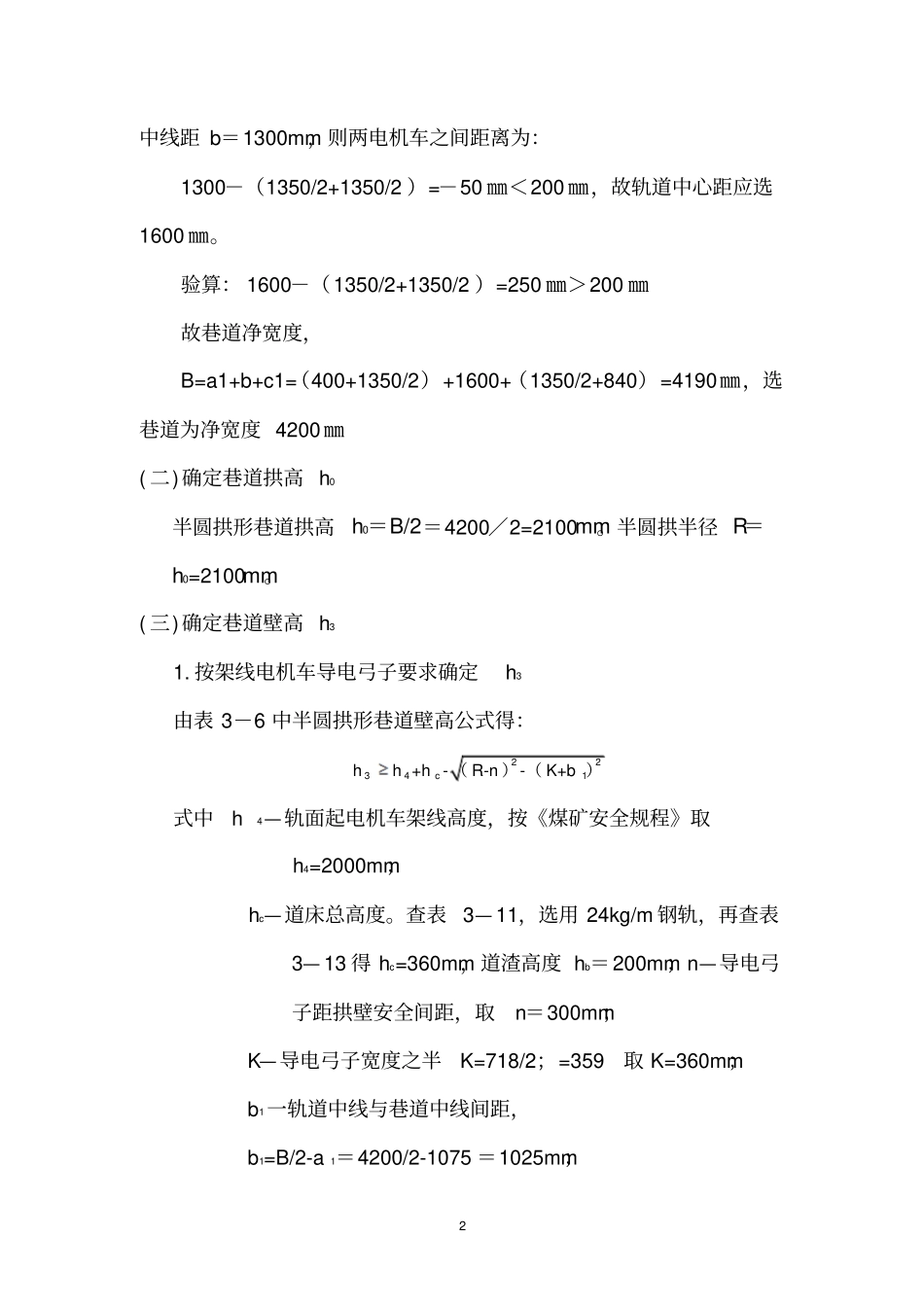

巷道断面及爆破图表设计生产技术开发部2010年12月28日公司概况白乃庙铜业公司白乃庙铜矿位于四子王旗白音朝克图镇,1976年建成投产,当时采、选矿石规模16.5万吨/年,1992年扩大到33万吨/年,目前正在扩建2001万吨/年、计划2014年完成。公司有完整采、选系统,其他供电、供水、运输、排尾等设施齐全。年设计生产能力90Mt,中央分列式通风,井下最大涌水量为320m3/h。通过该矿第一水平东翼运输大巷的流水量为180m3/h,采用ZK10-9/550-7C架线式电机车牵引1.5t矿车运输,该大巷穿过中等稳定的岩层,岩石坚固性系数f=8~10,需通过的风量为42m3/s。巷道内敷设一趟直径为259mm的压风管和一趟直径为108mm的水管。该巷道采用砼喷支护,喷砼厚度120mm。根据以上资料,设计运输大巷直线段的断面并编制爆破图表。一、选择巷道断面形状年产90Mt矿井的水平运输大巷,一般服务年限在15--20a以上,根据其电机车可知,采用900mm轨距双轨运输的大巷,其净宽在3m以上,又穿过中等稳定的岩层,故选用喷射混凝土支护,半圆拱形断面。二、确定巷道断面尺寸(一)确定巷道净宽度B查《井巷工程》表3-4知ZK10—9/550-7C电机车宽A1=1350mm、高h=1600mm;1.5t矿车宽1050mm、高1150mm。根据《矿山安全规程》并参照标准设计,取巷道人行道宽C=840mm、非人行道侧宽a=400mm。又查表3-3知1.5t矿车巷道双轨2中线距b=1300mm,则两电机车之间距离为:1300-(1350/2+1350/2)=-50㎜<200㎜,故轨道中心距应选1600㎜。验算:1600-(1350/2+1350/2)=250㎜>200㎜故巷道净宽度,B=a1+b+c1=(400+1350/2)+1600+(1350/2+840)=4190㎜,选巷道为净宽度4200㎜(二)确定巷道拱高h0半圆拱形巷道拱高h0=B/2=4200/2=2100mm。半圆拱半径R=h0=2100mm。(三)确定巷道壁高h31.按架线电机车导电弓子要求确定h3由表3-6中半圆拱形巷道壁高公式得:2234c1hh+h-R-n-K+b()()式中h4—轨面起电机车架线高度,按《煤矿安全规程》取h4=2000mm;hc—道床总高度。查表3—11,选用24kg/m钢轨,再查表3—13得hc=360mm,道渣高度hb=200mm;n—导电弓子距拱壁安全间距,取n=300mm;K—导电弓子宽度之半K=718/2;=359取K=360mm;b1一轨道中线与巷道中线间距,b1=B/2-a1=4200/2-1075=1025mm;3故h3≥2000+360-/(2100-300)2-(360+1025)2=1210㎜2.按管道装设要求确定h31)按电弓子距管子距离的要求,由表3—6得:223572/2bhhhhRKmDb()式中h5—渣面至管子底高度,按《煤矿安全规程》取h5=1800mm;h7—管子悬吊件总高度,取h7=900mm;m—导电弓子距管子间距,取m=300mm;D—压气管直径,题给D=259mm;b2—轨道中线与巷道中线间距,b2=B/2-c1=4200/2-1515=585㎜。故:h3≥1800+900+259/21002-(360+300+259/2+585)2=2959-1588=1371㎜2)按电机车距管子距离的要求,由表3—5得:22357112/2bhhhhRAmDb()式中A1—电机车最大宽度,A1=1350mm;m1一电机车距管子安全距离取m1=200mm;故:h3≥1800+900+200-/21002-(1350/2+200+259/2+585)2=1528㎜因是架线电机车运输巷,故按上述要求即可确定h3,不必再用其它要求计算。综上计算,并考虑一定的余量、确定本巷道壁高为h3=1800mm,4道渣面高度为hb200㎜。则巷道净高度:H=h3-hb+h0=1800-200+2100=3700㎜(四)确定巷道净断面积S和净周长PS=B×h2+3.14×h02/2式中B—巷道净宽,由上面计算得知,B=4200㎜=4.2m;h2—渣面以上巷道壁高,h2=h3-hb=1800-200=1600㎜=1.6m;h0--巷道拱高,由上面计算得知,h0=2100㎜=2.1m;故S=B×h2+3.14×h02÷2=4.2×1.6+3.14×2.12÷2=13.6m2净周长:P=3.14×B÷2+B+2h2=3.14×4.2÷2+4.2+2×1.6=14m(五)用风速校核巷道净断面积用风速对断面进行校核:查《井巷工程》表3-10,知Vm=8m/s;查设计规范Vm=6m/s,已知通过大巷风量Q=42m3/s,代入下式得:V=Q/S=42÷13.6=3.10<6m/s<8m/s设计的大巷断面积,风速没超过规定,可以使用。(六)选则支护参数本巷道采用砼喷支护,根据巷道净宽4.2m、穿过中等稳定岩层即属III类围岩、服务年限大于10年等条件,查《井巷工程》表4-10(a)得砼喷支护参数:5喷射混凝土层厚T1=120mm。(七)选择道床参数...
