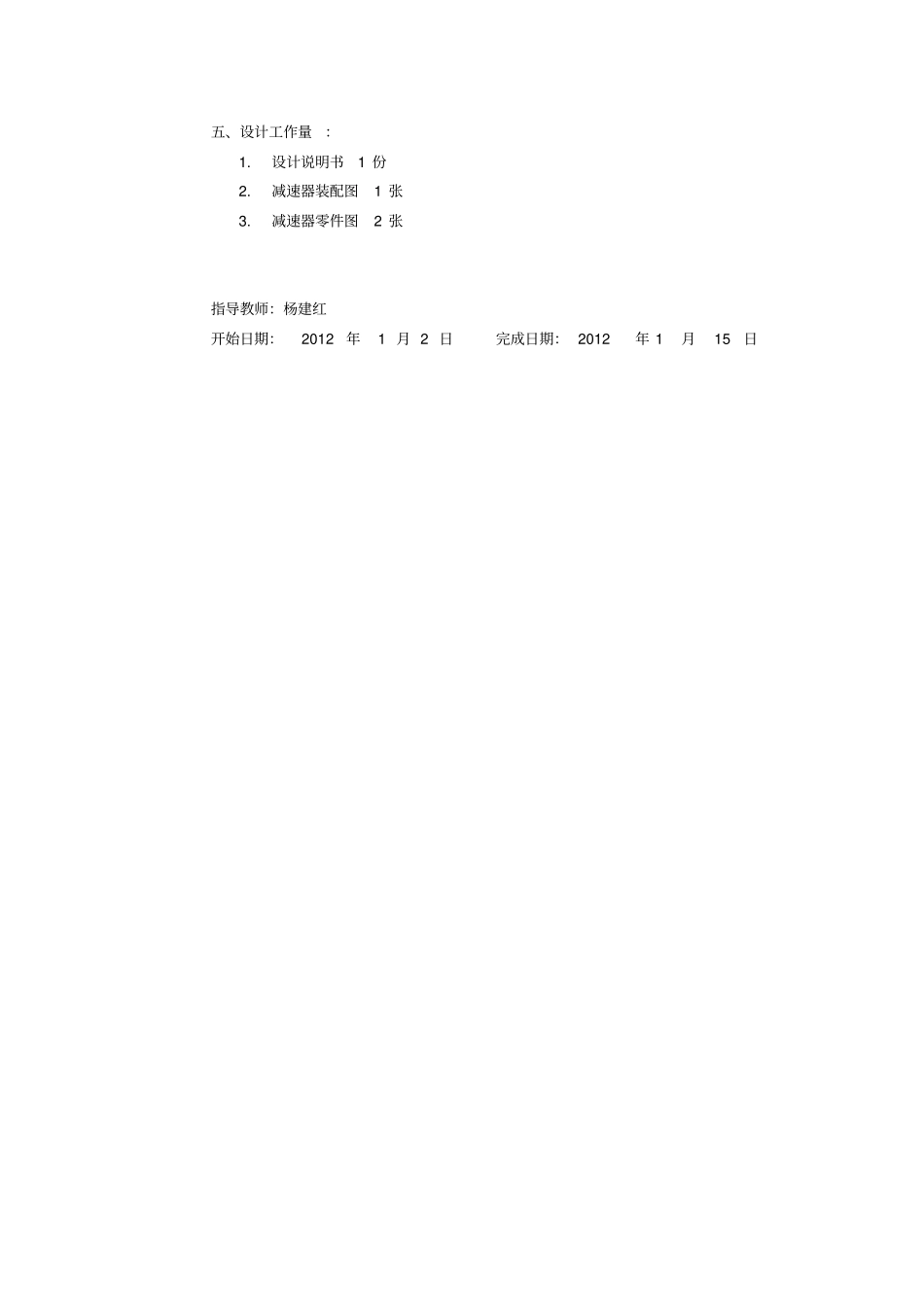

机械课程设计说明书《精密机械设计》课程设计任务书A(3)一、设计题目：带式输送机传动装置中的一级圆柱齿轮减速器二、系统简图：三、工作条件：运输机工作平稳，单向运转，单班工作，使用期限8年，大修期3年，输送带速度允许误差为±5％，减速器中小批量生产。四、原始数据已知条件题号YZ-II11121314151617181920运输带拉力F/N2500280030003300400046004800运输带速度v/(m/s)1.51.61.41.11.50.81.21.60.851.25卷筒直径D/mm450320275400250250400400400500五、设计工作量：1.设计说明书1份2.减速器装配图1张3.减速器零件图2张指导教师：杨建红开始日期：2012年1月2日完成日期：2012年1月15日计算及说明结果一、电动机的选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(kw)PW=FV/1000=1700×1.87/1000=3.18（KW）由电动机至输送机的传动总效率为：η总=η1×η２3×η３×η４×η5根据《机械设计课程设计》Ｐ7表1式中：η1、η2η3、η4、η5分别为带、滚动轴承（三对）、圆柱直齿轮传动、联轴器和滚筒的传动效率。取η１=0.95，η２＝0.98，η３＝0.97，η４＝０.９9、η5=0.96则：η总=0.95×0.983×0.97×0.99×0.96=0.82所以：电机所需的工作功率：Pd=ＰＷ/η总=3.18/0.82=3.88(KW)η总=0.82Pd=4.77(kw)计算及说明结果3、确定电动机转速卷筒轴工作转速为：n筒=60×1000V/πD=60×1000×1.87/(3.14×500)＝71.5r/min根据《机械设计课程设计》Ｐ7表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围i1=3～６。V带传动的传动比ｉ０=２～４。则总传动比理论范围为：ｉａ’＝ｉ０×i1=６～24。故电动机转速的可选范为Nd’=ｉａ’×n筒=(6～24)×71.5=429～1716r/min则符合这一范围的同步转速只有750r/min根据容量和转速，由p167查出此种电动机型号：（如下表）电动机型号额定功率电动机转速(r/min)电动机重量(N)参考价格传动装置传动比同步转速满载转速总传动比V带传动减速器Y160M1-8475072011821009.312.53.72n筒=40.6r/minNd’=243.6～974.4r/min计算及说明结果此选定电动机型号为Y132M2-6，其主要性能：中心高H外形尺寸L×(AC/2+AD)×HD底角安装尺寸A×B地脚螺栓孔直径K轴伸尺寸D×E装键部位尺寸F×GD１６０605×433×385254×2101５４２×110１２×41电动机主要外形和安装尺寸二、计算传动装置的运动和动力参数（一）确定传动装置的总传动比和分配级传动比由选定的电动机满载转速nm和工作机主动轴转速n1、可得传动装置总传动比为：ia=ｎｍ/n筒=720/71.5=10.49ia=17.73计算及说明结果总传动比等于各传动比的乘积分配传动装置传动比ia=i0×i（式中i0、i分别为带传动和减速器的传动比）2、分配各级传动装置传动比：根据指导书P7表1，取i0=4（带传动i=2～4）因为：ia＝i0×i所以：i＝ia／i0＝10.49/4=2.62四、传动装置的运动和动力设计：将传动装置各轴由高速至低速依次定为Ⅰ轴，Ⅱ轴，......以及i0,i1，......为相邻两轴间的传动比η01，η12，......为相邻两轴的传动效率PⅠ，PⅡ，......为各轴的输入功率（KW）TⅠ，TⅡ，......为各轴的输入转矩（N·m）nⅠ,nⅡ,......为各轴的输入转矩（r/min）可按电动机轴至工作运动传递路线推算，得到各轴的运动和动力参数i0=4i＝4.43计算及说明结果1、运动参数及动力参数的计算（1）计算各轴的转速：n电=nm=720（r/min）Ⅰ轴(高速轴）：nⅠ=nm/i0=720/2=360（r/min）Ⅱ轴（低速轴）：nⅡ=nⅠ/i=360/5.25=68.6r/minIII轴（滚筒）：nⅢ=nii/i2=68.6/2.5=27.44r/min（2）计算各轴的输入功率：Ⅰ轴（高速轴）：PⅠ=Pd×η01=Pd×η1=pd×η带=3.18×0.95=3.35（KW）Ⅱ轴（低速轴）：PⅡ=PⅠ×η12=PⅠ×η2×η3=PI×η轴承×η齿轮=3.35×0.99x0.95=3.15（KW）III轴（滚筒）：PⅢ=PⅡ·η23=PⅡ·η2·η4=PⅡ·η轴承·η联轴器=3.15×0.99×0.99=3.09（KW）n电=720（r/min）nⅠ=180（r/min）nⅢ=n...
