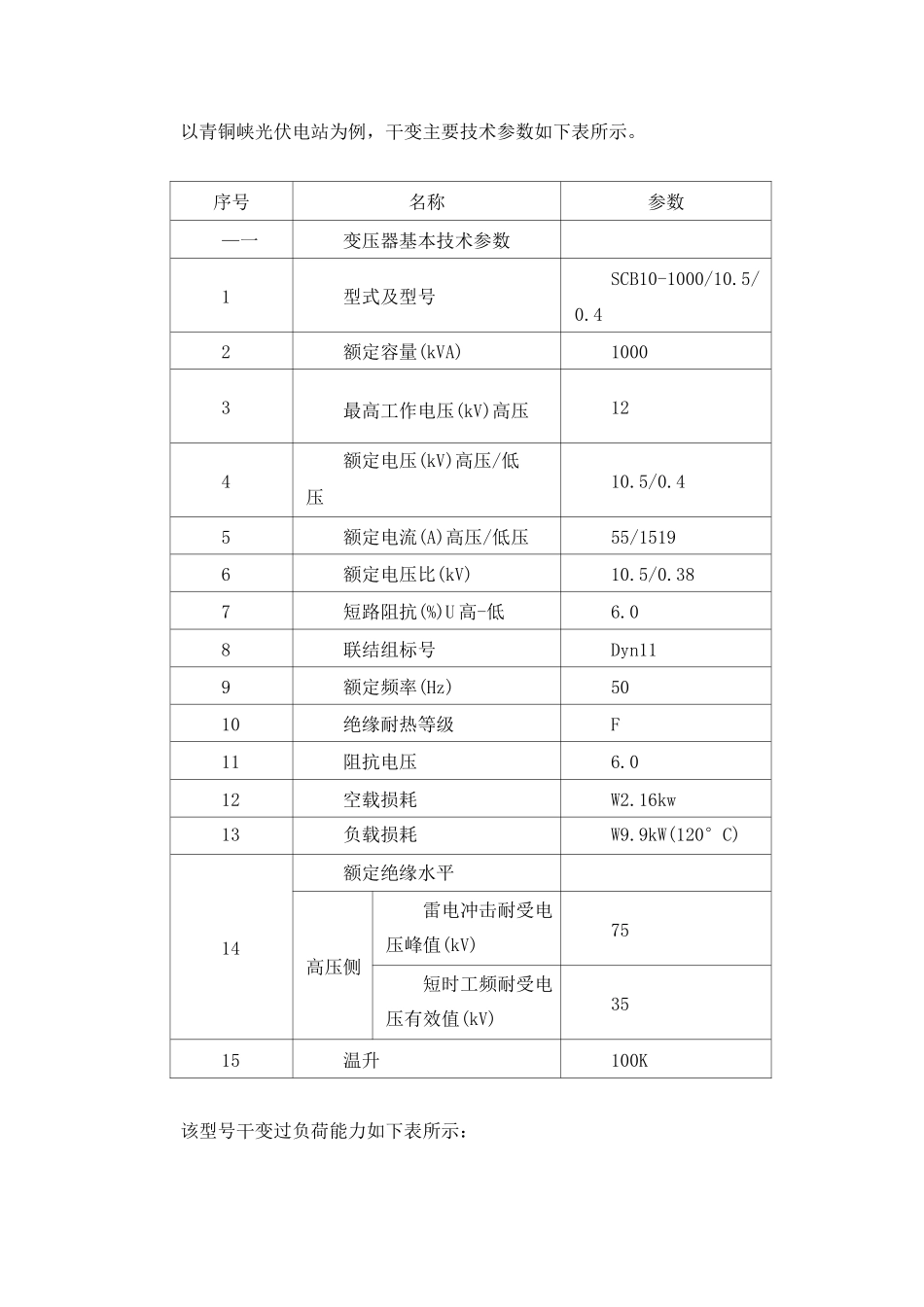

宅ClELTTipingFlam髙圧塔干EIVTcrmjniJil福Pad离压连除ItCtmncctLonI3arHYTapping片IIVTappingLin.EnrlhingBolt1船-皿曲口中广核太阳能光伏电站干式变压器检修维护手册一、干式变压器的作用及意义干式变压器是光伏电站中重要的电气设备，光伏方阵中的干式变压器在电站发电期间，它将逆变器所发交流电升压为一定电压等级的交流电，送至电站汇集升压站；而在逆变器待机状态下，它将电网与逆变器进行有效的电气连接，为逆变器检测电网信号（部分干变作为逆变器电源），提供有效介质途径。此外，电站站用变压器绝大多数也采用干式变压器，为电站生产、生活用电提供可靠的电源保障，因此保障干式变压器安全、稳定、可靠运行是光伏电站运维的一项重要任务。二、干式变压器的结构及技术参数公司大多投产及新建电站的干式变压器多为明珠电气及特变电工生产，具体结构可参考如下结构图。以青铜峡光伏电站为例，干变主要技术参数如下表所示。序号名称参数—一变压器基本技术参数1型式及型号SCB10-1000/10.5/0.42额定容量(kVA)10003最高工作电压(kV)高压124额定电压(kV)高压/低压10.5/0.45额定电流(A)高压/低压55/15196额定电压比(kV)10.5/0.387短路阻抗(%)U高-低6.08联结组标号Dyn119额定频率(Hz)5010绝缘耐热等级F11阻抗电压6.012空载损耗W2.16kw13负载损耗W9.9kW(120°C)14额定绝缘水平高压侧雷电冲击耐受电压峰值(kV)75短时工频耐受电压有效值(kV)3515温升100K该型号干变过负荷能力如下表所示：允许过载时间过载（％）30456075100允许运行时间（min）12080452010环境温度为20°C时过负荷能力曲线如下:环境温度6n=20C三、干式变压器投运前的运维1、干变投运前的本体检查检查所有紧固件、连接件是否松动，并重新紧固一边。检查运输时拆下的零部件是否重新安装妥当（对照干变安装手册及施工图）,并检查变压器是否有异物存在，特别是变压器底部冷却器及下垫块。检查风机、温度控制器、温度显示仪及其他附件能否正常运行工作（特别是温控器接线勿在干变本体缠绕）。检查干变本机、附件及箱体清洁无杂物。2、干变投运前的试验测量所有分接下的电压比，连接组别。最大电压比误差应小于0.5%。线圈绝缘电阻的测试：一般情况下（温度20〜40C,湿度90%）,高压对低压及地2300MQ，低压对高压及地±100MQ（2500V兆欧表测量）。但是如果变压器遭受异常潮湿发生凝露现象，则无论其绝缘电阻如何，在其进行耐压试验或投入运行前必须进行干燥处理。铁心绝缘电阻的测试：一般情况下（温度20〜40°C,湿度90%）用2500V兆欧表测量，铁心对夹件及地21MQ,穿心螺杆对铁心及地21MQ。同样，在比较潮湿的环境下，此值会下降，只要其阻值三0.1MQ即可运行。外施工频耐压试验，试验电压为出厂试验电压的80%（参照国标GB50150-2006）。四、干式变压器并网运行的运维1、并网运行变压器投入运行前，应根据变压器铭牌和分接指示牌将分接片调到合适的位置。无载调压变压器如输出电压偏高，在确保高、低压断电情况下，将分接头的连接片往上接（1档方向），如输出电压偏低，在确保高压断电情况下，将分接头的连接片往下接（5档方向）。具体联接方式可参考干变铭牌及当地电网电压实际情况。干变高压侧端子联接如下图所示：变压器应在空载时合闸投运，合闸涌流峰值最高可达10倍额定电流左右。对变压器的电流速动保护设定值应大于涌流峰值。变压器投入运行后，所带负载应由轻到重，并检查产品有无异响，切忌盲目一次大负载投入（一般为三分之一左右）。干式变压器空载温度由于容量不同而不同，容量越大温度越高。2、并网后的检查保证变压器正常运行需要定期巡检，在新投运、改造后或大修后72小时内、在有严重缺陷、雷雨天气、高峰期在其间更应该增加巡检次数。巡检时应注意以下两方面。温度：变压器能正常运行温度是一个重要的指标。正常运行温度范围一般为35C至60C，干式变压器温度在140C内运行都没有问题，因为F级绝缘绝缘系统温度等级为155°C。温度异常时应及时分析查找原因。在巡检过程中，现场运维人员必须使用温度测试仪或热成像仪，对变压器本体及接线端子等附件进行有针对性的检查。声音：变压器正常运行时，声音是均匀的电流...
