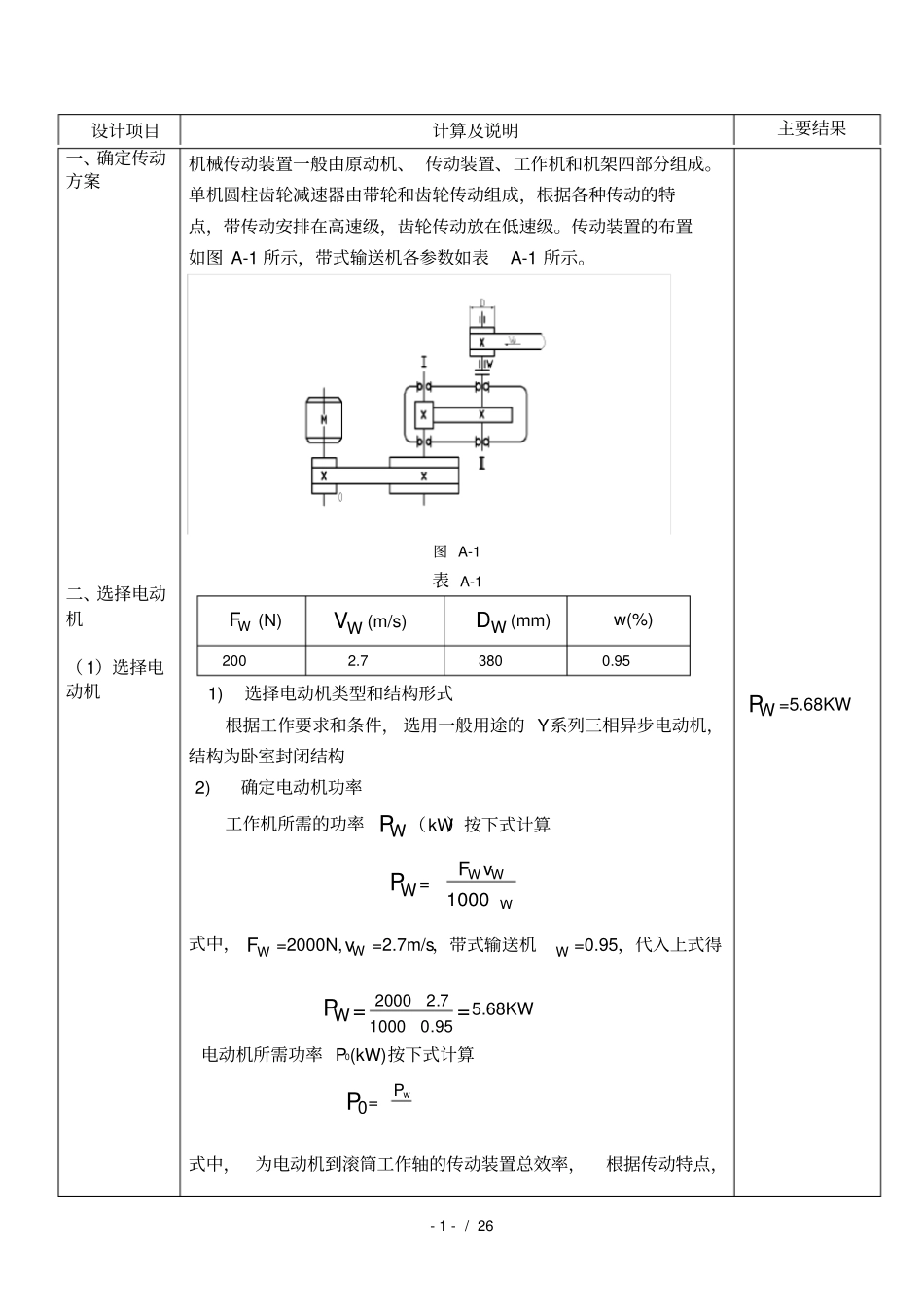

-1-/26设计项目计算及说明主要结果一、确定传动方案二、选择电动机（1）选择电动机机械传动装置一般由原动机、传动装置、工作机和机架四部分组成。单机圆柱齿轮减速器由带轮和齿轮传动组成，根据各种传动的特点，带传动安排在高速级，齿轮传动放在低速级。传动装置的布置如图A-1所示，带式输送机各参数如表A-1所示。图A-1表A-1WF(N)WV(m/s)WD(mm)w(%)2002.73800.951)选择电动机类型和结构形式根据工作要求和条件，选用一般用途的Y系列三相异步电动机，结构为卧室封闭结构2)确定电动机功率工作机所需的功率WP（kW）按下式计算WP=WWWvF1000式中，WF=2000N,Wv=2.7m/s，带式输送机W=0.95，代入上式得WP=95.010007.22000=5.68KW电动机所需功率P0(kW)按下式计算0P=wP式中，为电动机到滚筒工作轴的传动装置总效率，根据传动特点，WP=5.68KW-2-/26设计项目计算及说明主要结果由表2-4查的：V带传动带=0.96,一对滚动轴承轴承=0.99，弹性联轴器联轴器=0.99，一对齿轮传动齿轮=0.97，因此总效率为=带2轴承齿轮联轴器=0.96x0.97x0.992x0.99=0.9040P=WP/=5.68/0.904=6.28KW确定电动机额定功率Pm（kW），使mP=（1～1.3)0P=6.28(1～1.3)=6.28～8.164KW查表2-1，取mP=7.5(kW)3）确定电动机转速工作机卷筒轴的转速Wn为Wn=Dvw100060=3807.2100060=135.77r/min根据表2-3各类传动比的取值范围，取V带传动的传动比带i=2~4，一级齿轮减速器齿轮i=3~5，传动装置的总传动比总i=6~20，故电动机的转速可取范围为mn=总iWn=（6~20）135.77r/min=814.62~2715.4r/min符合此转速要求的同步转速有1000r/min,1500r/min两种，考虑综合因素，查表2-1，选择同步转速为1500r/min的Y系列电动机Y132M-4，其满载转速为mn=1440r/min电动机参数见表A-2A-2型号额定功率/KW满载转速/r?1min额定转矩最大转矩Y132M-47.514402.22.2oP=6.28KWmP=7.5KWWn=135.77r/minY132M-4mn=1440r/min-3-/26设计项目计算及说明主要结果（2）计算传动装置的总传动比并分配各级传动比(3)计算传动装置的运动参数和动力参数1)传动装置的总传动比为总i=mn/Wn=1440/135.77=10.612)分配各级传动比为了符合各种传动形式的工作特点和结构紧凑，必须使各级传动比都在各自的合理范围内，且使各自传动尺寸协调合理匀称，传动装置总体尺寸紧凑，重量最小，齿轮浸油深度合理。本传动装置由带传动和齿轮传动组成，因总i=齿轮i带i，为使减速器部分设计合理方便，取齿轮传动比齿轮i=3.5则带传动的传动比为带i=总i/齿轮i=10.61/3.5=3.031)各轴转速I轴In=mn/带i=1440r/min/3.03=475.25r/minII轴IIn=mn/齿轮i=475.25r/min/3.5=135.79r/min滚筒轴滚筒n=IIn=135.79r/min2)各轴功率I轴IP=0PI0=0P带=6.280.96=6.03KWII轴IIp=IPIII=IP齿轮轴承=6.030.970.99=5.79KW滚筒轴滚筒P=IIp滚筒II=IIp轴承联轴器=5.790.990.99=5.67KW3)各轴承转矩电动机轴0T=9.55mnP0610=9.55144028.6106=41648.61N·mmI轴IT=0TI0iI0=0T带i带=41648.613.030.96=121147.48N·mmII轴IIT=ITIIIiIII=IT齿轮i齿轮轴承总i=10.61齿轮i=3.5带i=3.03In=475.25r/minIIn=135.79r/min滚筒n=135.79r/minIP=6.03KWIIp=5.79KW滚筒P=5.67KW0T=41648.61N·mmIT=121147.48N·mm-4-/26设计项目计算及说明主要结果三、传动零件的设计计算(1)普通V带传动=121147.483.50.970.99=407182.74N·mm滚筒轴滚筒T=IIT滚筒IIi滚筒II=IIT轴承联轴器=407182.740.990.99=399079.8N·mm根据以上计算列出本传动装置的运动参数和动力参数数据表，见表A-3A-3参数轴号电动机轴I轴II轴滚筒轴转速n(r?1min)1440475.25135.79135.79功率P/KW6.286.035.795.67转矩T(N·mm)41648.61121147.48407182.74399079.8传动比i3.033.51效率0.960.960.98带传动的计算参数见表A-4A-4项目oP/KWmn/r?1minI0i参数6.2814403.031)计算功率根据工作条件，查教材表8-9取AK=1.2cP=AKoP=1.26.28KW=7.536KWIIT=407182.74N·mm滚筒T=399079.8N·mm-5-/26设计项目计算及说明主要结果2)选择V带类型由cP=7.536KW、mn=1440r/min查教材图8-10处于A、B区域,综合机器使用年限因素各方面因素,这里选择B型带3)确定V带基准直径查教材表8-11，可取1dd=125mm2dd=121ddnn=12525.4751440=3...
