带式运输机展开式二级圆柱齿轮减速器剖析VIP免费

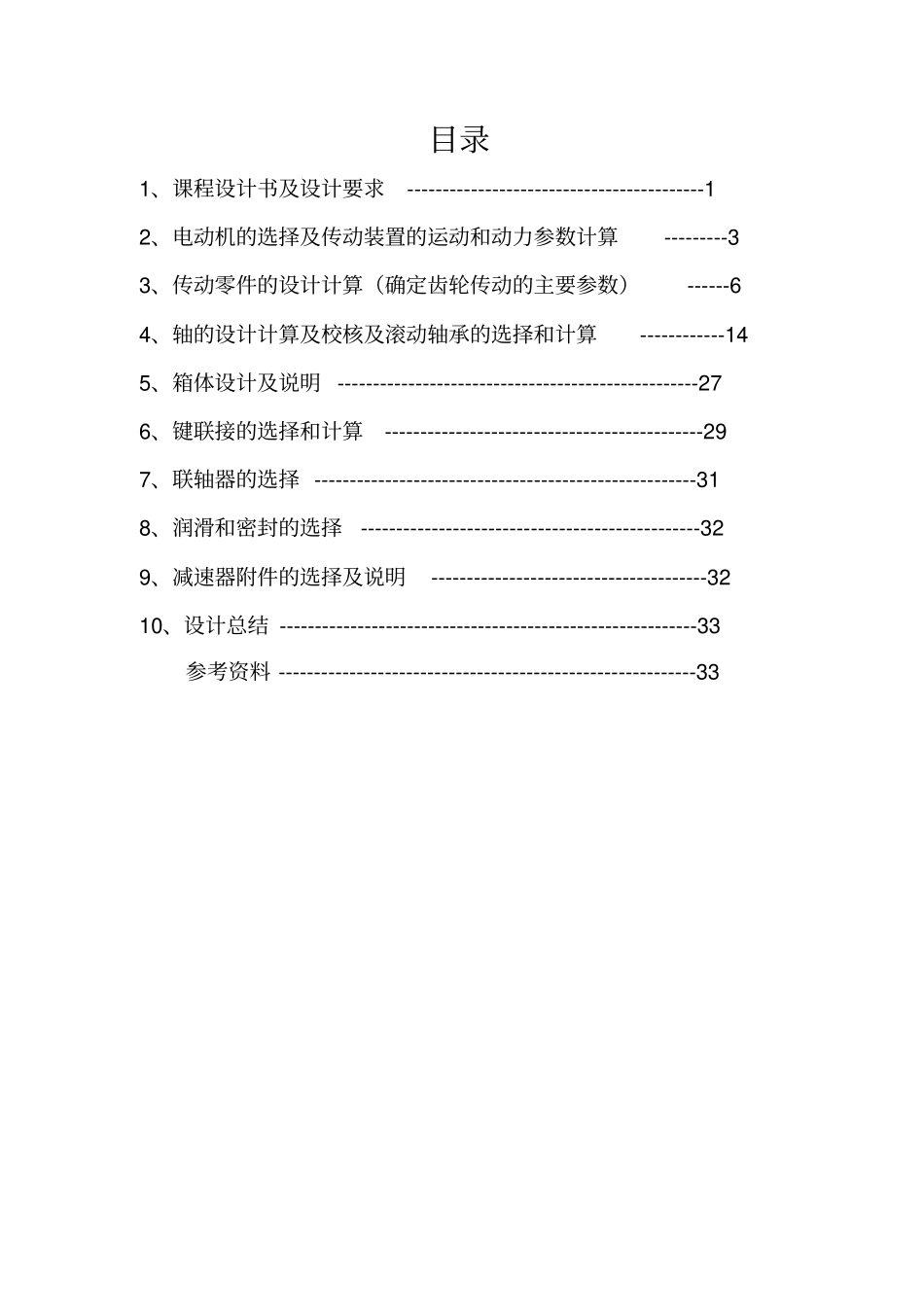

目录1、课程设计书及设计要求------------------------------------------12、电动机的选择及传动装置的运动和动力参数计算---------33、传动零件的设计计算（确定齿轮传动的主要参数）------64、轴的设计计算及校核及滚动轴承的选择和计算------------145、箱体设计及说明---------------------------------------------------276、键联接的选择和计算---------------------------------------------297、联轴器的选择------------------------------------------------------318、润滑和密封的选择------------------------------------------------329、减速器附件的选择及说明---------------------------------------3210、设计总结-----------------------------------------------------------33参考资料-----------------------------------------------------------33课程设计-1-1.《机械设计》课程设计任务书专业：机械设计制造及其自动化班级：姓名：学号：一、设计题目设计用于带式运输机的展开式二级斜齿圆柱齿轮减速器二、原始数据(f6)运输带工作拉力F=2500Nm运输带工作速度v=1.30m/s卷筒直径D=300mm三、工作条件连续单向运转，工作时有轻微振动，空载启动，小批量生产，单班制工作，运输带速度允许误差为5%。四、应完成的任务1，三维安装图2、减速器装配图一张（A0图和CAD图电子版）3、零件图两张（A4图和CAD图电子版）五、设计时间2014年01月11日至2014年3月23日课程设计-2-六、要求1、图纸图面清洁，标注准确，符合国家标准；2、设计计算说明书字体端正，计算层次分明。七、设计说明书主要内容1、内容（1）目录（标题及页次）；（2）设计任务书；（3）前言（题目分析，传动方案的拟定等）；（4）电动机的选择及传动装置的运动和动力参数计算；（5）传动零件的设计计算（确定带传动及齿轮传动的主要参数）；（6）轴的设计计算及校核；（7）箱体设计及说明（8）键联接的选择和计算；（9）滚动轴承的选择和计算；（10）联轴器的选择；（11）润滑和密封的选择；（12）减速器附件的选择及说明；（13）设计小结；（14）参考资料（资料的编号[]及书名、作者、出版单位、出版年月）；2、要求和注意事项必须用钢笔工整的书写在规定格式的设计计算说明书上，要求计算正确，论述清楚、文字精炼、插图简明、书写整洁。课程设计-3-2、电动机的选择及传动装置的运动和动力参数计算1.电动机的选择及传动装置的运动和动力参数计算；（1）选择电动机的类型按要求选择Y系列三相异步电动机，电压380V（2）选择电动机的容量电动机所需工作功率为：P＝P/η工作机需要的工作功率：Pw=F*V=2500Nm*1.3m/s=3250w=3.25kw传动装置的总效率为：424212345****0.99*0.97*0.95*0.96*0.970.80滚动轴承的传动效率为10.99闭式齿轮的传动效率为30.95联轴器的效率为20.97传动滚筒的效率为40.96带效率50.97动机的效率为PwP=3.25kw/0.80=4.06kw因载荷工作时有轻微振动，电动机额定功率Ped略大于P即可。由表16-1，Y系列电动机技术数据，选动机的额定功率P为5.5kw。（3）确定电动机的转速综合考虑电动机和传动装置的尺寸、重量、价格减速器的传动比，选定型号为Y132S-4的三相异步电动机，额定功率为5.5kw，额定电流8.8A，满载转速mn1440r/min，同步转速1500r/min。课程设计-4-2.确定传动装置的总传动比和分配传动比（1）总传动比由选定的电动机满载转速n和工作机主动轴转速n，可得传动装置总传动比为ai＝n/n＝1440/82.8=17.39（2）各级传动装置传动比高速级传动比为1i＝4.93则低速轴传动比2i＝1/ii＝14.56/4.51=3.533.计算传动装置的运动和动力参数电机轴：P0=Pd=4.06KWn0=1440r/minT0=11*9550nP=26.9Nm高速轴：P1=P1*n01=4.06*0.99=4.02KWn1=n0=1440r/minT1=11*9550nP=26.66Nm课程设计-5-中间轴：P2=P1*n12=4.02*0.97*0.95=3.70KWn2=11in=1440/4.93=292.09r/minT2=12*9550nP=120.97Nm低速轴：P3=P2*n23=3.70*0.97*0.95=3.41KWn3=22in=292.09/3.53=82.75r/minT3=33*9550nP=393.54Nm滚筒轴：P4=P3*n34=3.41*0.95*0.96=3.11KWn4=n3/1=82.75/1=82.75r/minT4=44*9550nP=358.92Nm运动和动力参数结果如下表：轴名...
