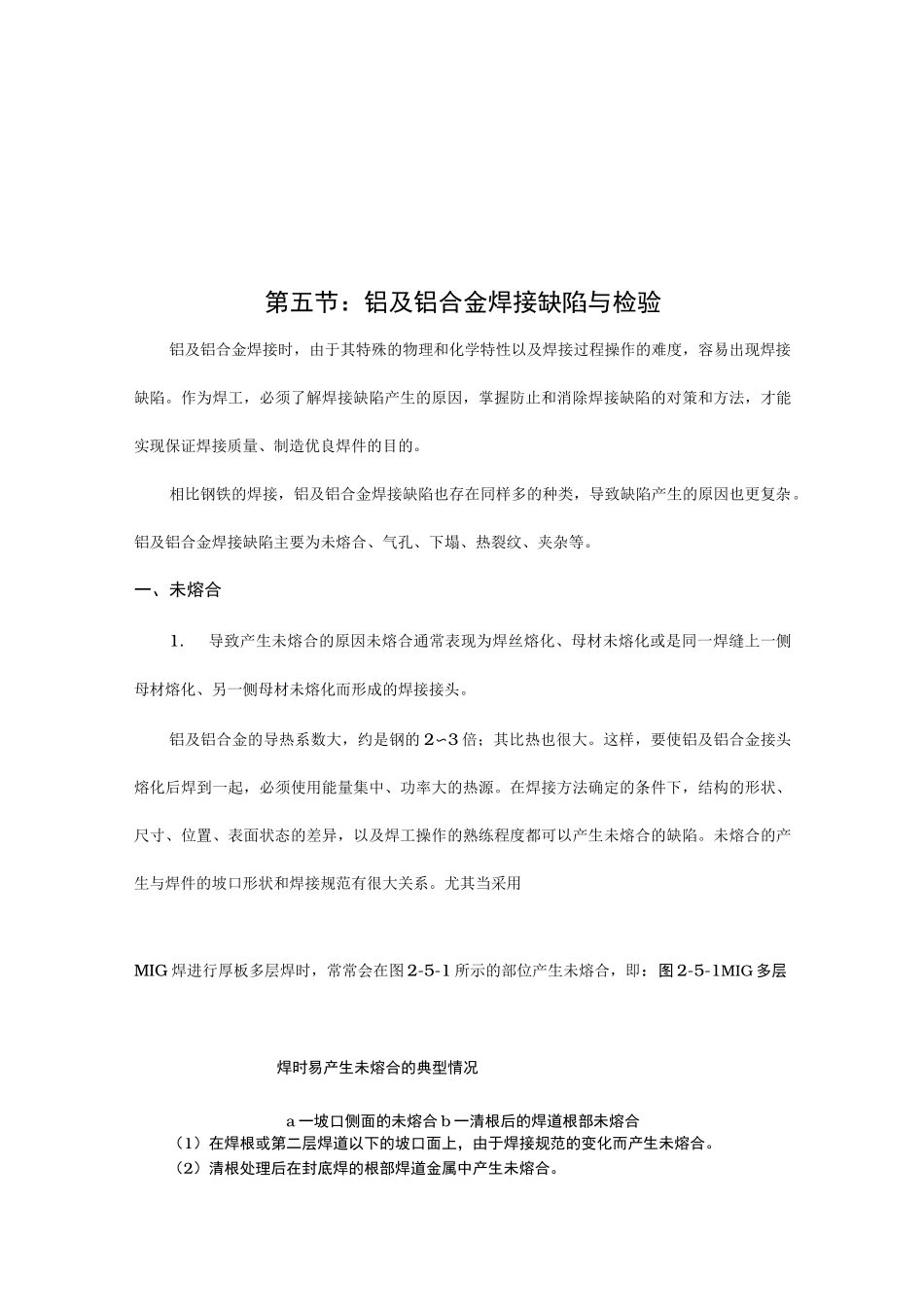

第五节：铝及铝合金焊接缺陷与检验铝及铝合金焊接时，由于其特殊的物理和化学特性以及焊接过程操作的难度，容易出现焊接缺陷。作为焊工，必须了解焊接缺陷产生的原因，掌握防止和消除焊接缺陷的对策和方法，才能实现保证焊接质量、制造优良焊件的目的。相比钢铁的焊接，铝及铝合金焊接缺陷也存在同样多的种类，导致缺陷产生的原因也更复杂。铝及铝合金焊接缺陷主要为未熔合、气孔、下塌、热裂纹、夹杂等。一、未熔合1.导致产生未熔合的原因未熔合通常表现为焊丝熔化、母材未熔化或是同一焊缝上一侧母材熔化、另一侧母材未熔化而形成的焊接接头。铝及铝合金的导热系数大，约是钢的2〜3倍；其比热也很大。这样，要使铝及铝合金接头熔化后焊到一起，必须使用能量集中、功率大的热源。在焊接方法确定的条件下，结构的形状、尺寸、位置、表面状态的差异，以及焊工操作的熟练程度都可以产生未熔合的缺陷。未熔合的产生与焊件的坡口形状和焊接规范有很大关系。尤其当采用MIG焊进行厚板多层焊时，常常会在图2-5-1所示的部位产生未熔合，即：图2-5-1MIG多层焊时易产生未熔合的典型情况a一坡口侧面的未熔合b一清根后的焊道根部未熔合（1）在焊根或第二层焊道以下的坡口面上，由于焊接规范的变化而产生未熔合。（2）清根处理后在封底焊的根部焊道金属中产生未熔合。焊接规范对产生未熔合的影响，首先取决于焊件的坡口根部形状和尺寸，焊接电流的影响也很大。通过对厚度为50mm的板材在不同大小坡口根部半径和焊接电流下产生未熔合的影响的研究可知：未熔合随坡口根部半径和焊接电流的增大而减小。U形坡口比V形坡口产生未熔合的可能性要小，横焊时的实测结果是这样，立焊时也可以得到同样的结果。电弧电压对产生未熔合的影响没有焊接电流和坡口根部半径变化对其的影响那么明显。焊接电流对焊缝熔深的影响非常直接，熔深随坡口根部半径和焊接电流的增大而增大。通过用断面检验法我们掌握了未熔合与熔深的关系。当熔深小于1mm时，很容易产生未熔合；当熔深大于1mm时，则不产生未熔合。所以，为了防止产生未熔合的现象，必须选择能够保证熔深达1mm以上的焊接电流。还有几种情况要注意防止产生未熔合的现象：（1）结构形状复杂，会进一步增加结构本身的储热能力。、使得原有的焊接热源的比功率下降，导致未熔合。（2）如果接头的尺寸不一致，尺寸较小（板厚较薄）的一侧熔合好，则另一侧易产生未熔合。（3）平焊与仰焊时，焊缝表面如未经去膜处理；也都会造成未熔合的缺陷。2.防止和消除未熔合缺陷的措施未熔合缺陷在铝及铝合金焊接中极易发生。未熔合俗称假焊；不易被发现。未熔合的缺陷使接头抗拉强度下降，而且还会引起应力集中，是一种非常危险的焊接缺陷。通常，厚度小于6mm的铝及铝合金板产生未熔合缺陷的现象较少。对厚板、坡口根部窄的焊缝要特别小心产生来熔合缺陷。注意：通过调节焊接电流能够消除未熔合，但有时会造成假象，表面上似乎熔合了，实际上仍可能存在未熔合。防止和消除未熔合缺陷的措施应针对其产生的原因。除了首先在设计上考虑以外，焊工可采取的相应措施有：1）严格清理工件表面。（2）厚板或大型铝及铝合金结构采取适当预热。（3）对厚板或大型铝及铝合金结构加大焊接线能量；降低焊接速度或增加电弧在坡口两侧的停留时间。（4）改变焊接角度。（5）有条件时使用工装来改变焊接位置：平焊位，平角、焊位好；船形位最佳；对较厚板焊缝采用较小坡度的爬坡焊更佳。3.对未熔合缺陷的处理发现焊缝出觋未熔合的缺陷，必须先使用机械的方法清除：（1）钢制扁铲铲除。（2）电动或风动铲铲除。（3）用电动或风动铣削工具清除。然后对焊缝进行仔细的清理，如毛刺、尖角等，再根据产生缺陷的原因，调整工艺，采取相应措施进行修复。二、气孔气孔是铝及铝合金焊接时较难根除的缺陷之一。气孔不但降低接头的强度，对有致密性要求的结构是致命的缺陷。1.产生气孔的原因气孔的生成机理是很复杂的。但大量的实验研究已证明：铝及铝合金焊接时产生的属氢致扩散气孔。由于铝及铝合金的物理本质特征，使得它们在液态时可熔解相当量的氢，而在固态时几乎不能熔解。在接头熔池的结晶和冷却过程...
