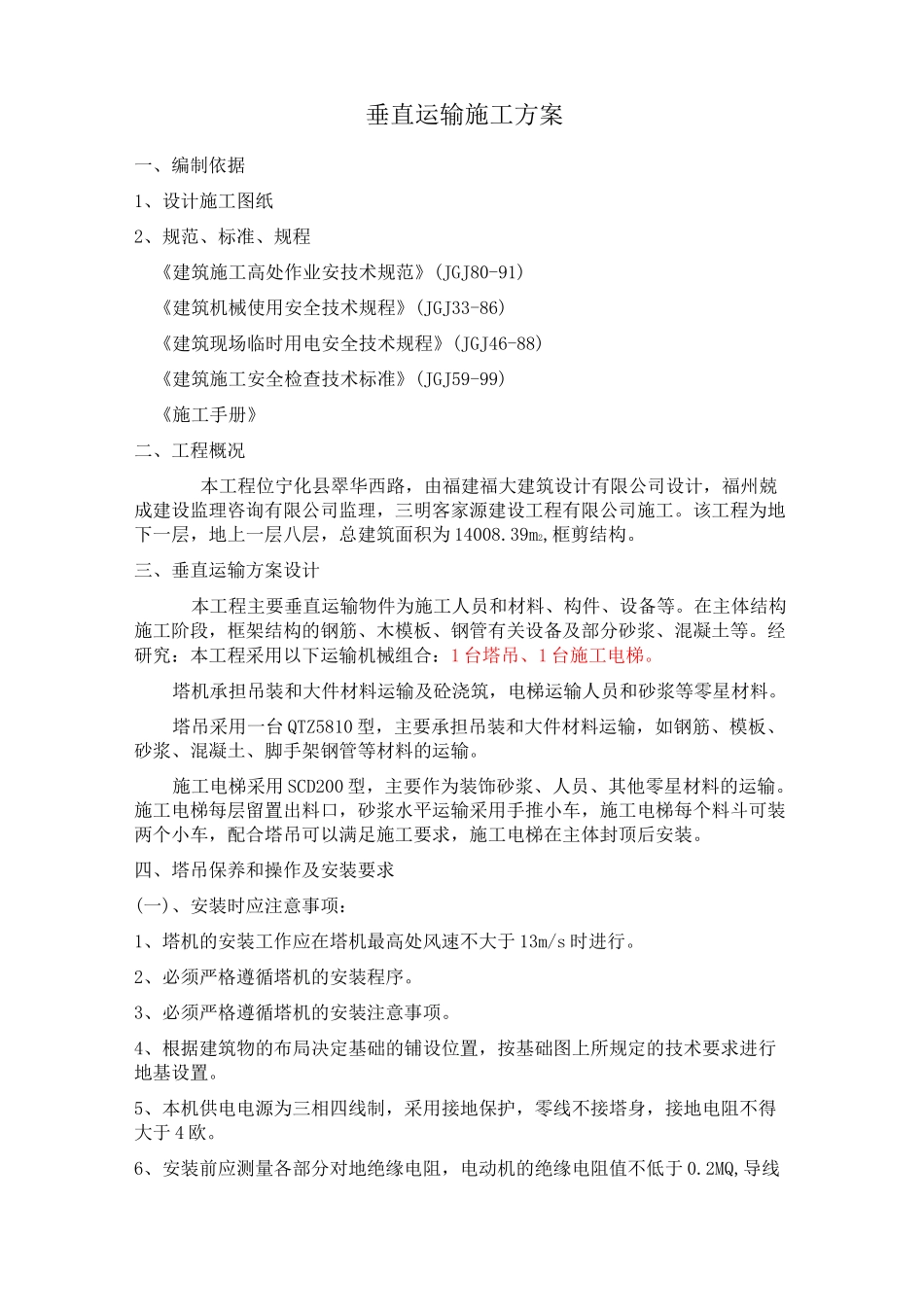

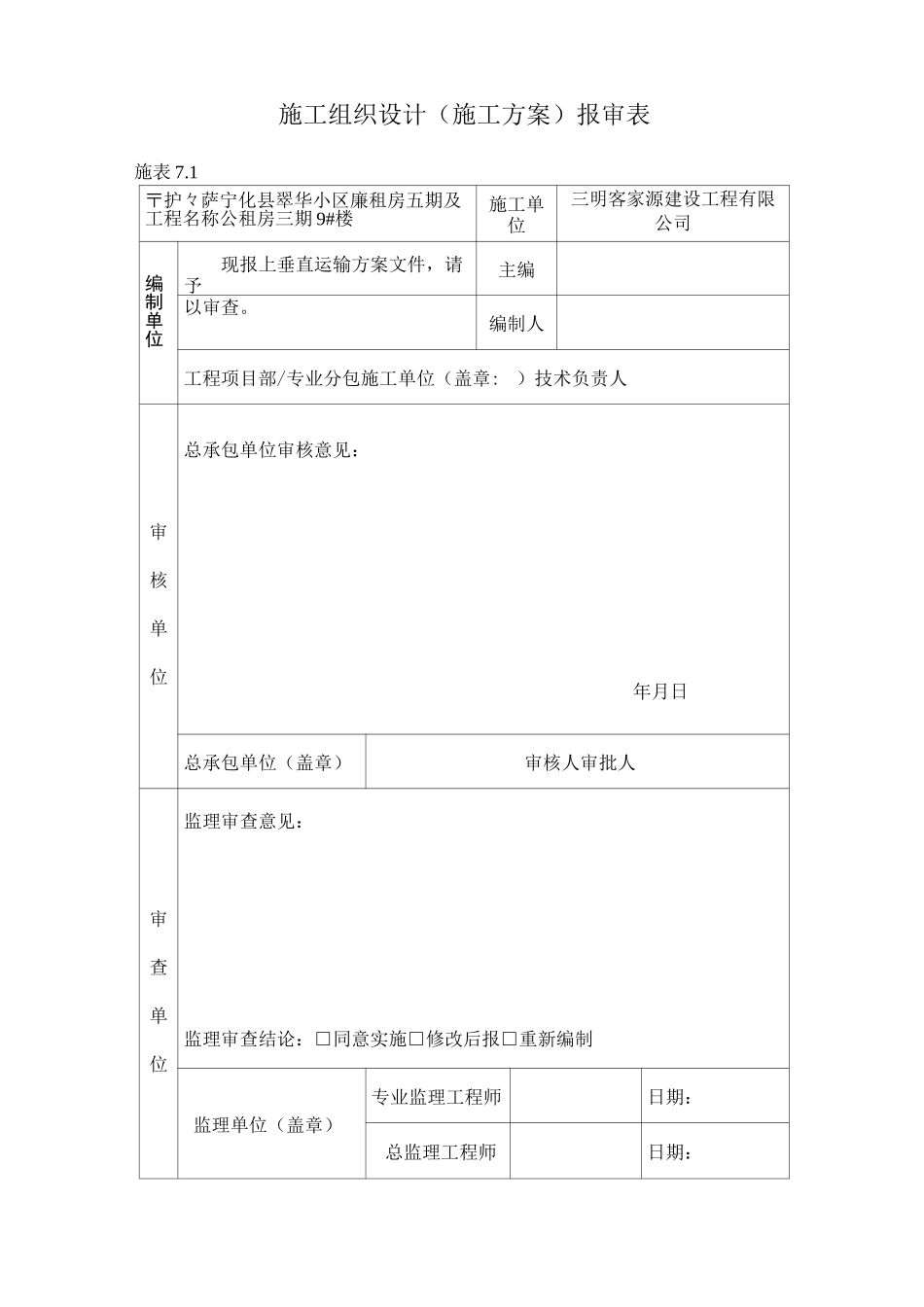

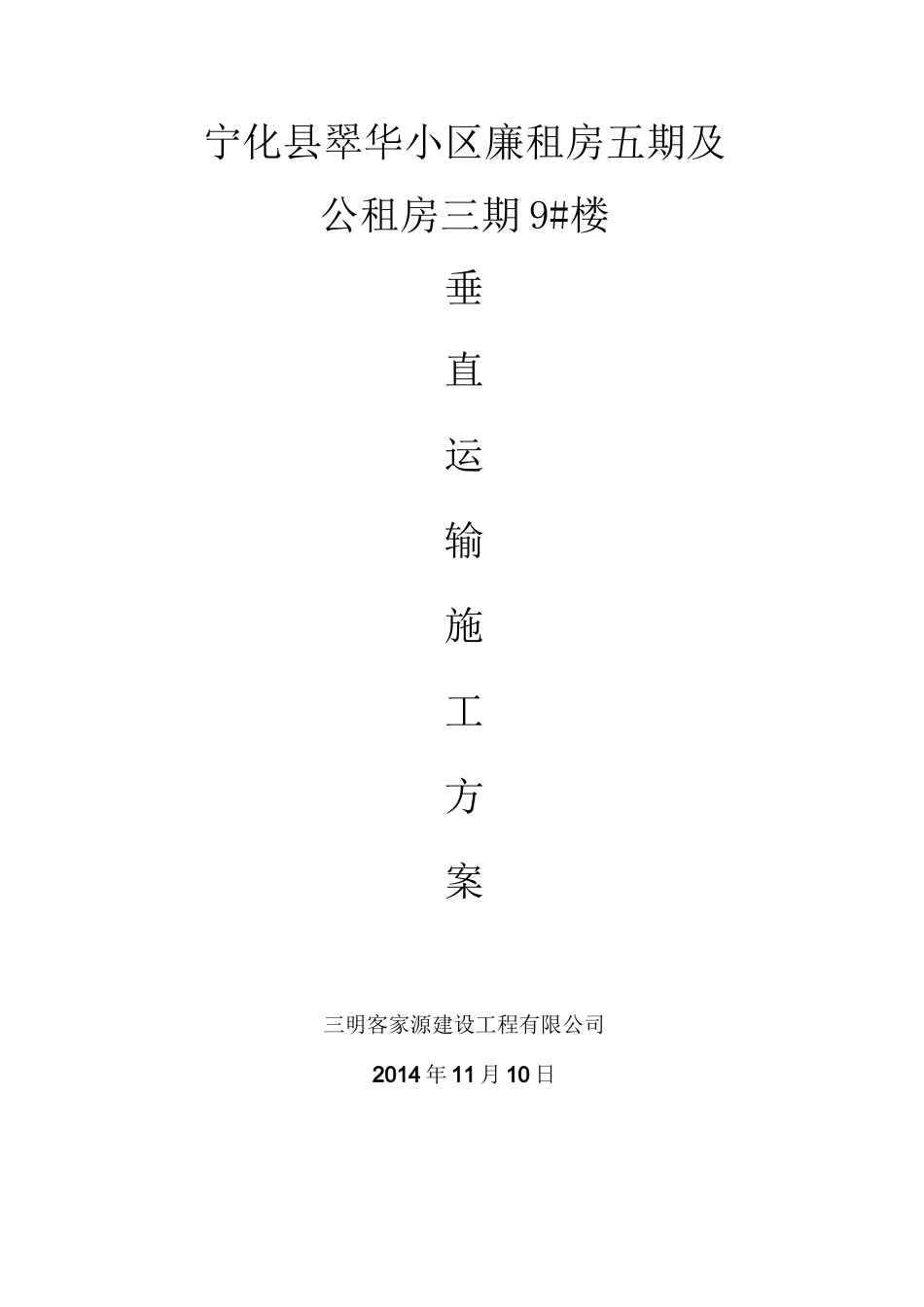

宁化县翠华小区廉租房五期及公租房三期9#楼垂直运输施工方案三明客家源建设工程有限公司2014年11月10日施工组织设计（施工方案）报审表施表7.1〒护々萨宁化县翠华小区廉租房五期及工程名称公租房三期9#楼施工单位三明客家源建设工程有限公司编制单位现报上垂直运输方案文件，请予主编以审查。编制人工程项目部/专业分包施工单位（盖章:）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：垂直运输施工方案一、编制依据1、设计施工图纸2、规范、标准、规程《建筑施工高处作业安技术规范》(JGJ80-91)《建筑机械使用安全技术规程》(JGJ33-86)《建筑现场临时用电安全技术规程》(JGJ46-88)《建筑施工安全检查技术标准》(JGJ59-99)《施工手册》二、工程概况本工程位宁化县翠华西路，由福建福大建筑设计有限公司设计，福州兢成建设监理咨询有限公司监理，三明客家源建设工程有限公司施工。该工程为地下一层，地上一层八层，总建筑面积为14008.39m2,框剪结构。三、垂直运输方案设计本工程主要垂直运输物件为施工人员和材料、构件、设备等。在主体结构施工阶段，框架结构的钢筋、木模板、钢管有关设备及部分砂浆、混凝土等。经研究：本工程采用以下运输机械组合：1台塔吊、1台施工电梯。塔机承担吊装和大件材料运输及砼浇筑，电梯运输人员和砂浆等零星材料。塔吊采用一台QTZ5810型，主要承担吊装和大件材料运输，如钢筋、模板、砂浆、混凝土、脚手架钢管等材料的运输。施工电梯采用SCD200型，主要作为装饰砂浆、人员、其他零星材料的运输。施工电梯每层留置出料口，砂浆水平运输采用手推小车，施工电梯每个料斗可装两个小车，配合塔吊可以满足施工要求，施工电梯在主体封顶后安装。四、塔吊保养和操作及安装要求(一)、安装时应注意事项：1、塔机的安装工作应在塔机最高处风速不大于13m/s时进行。2、必须严格遵循塔机的安装程序。3、必须严格遵循塔机的安装注意事项。4、根据建筑物的布局决定基础的铺设位置，按基础图上所规定的技术要求进行地基设置。5、本机供电电源为三相四线制，采用接地保护，零线不接塔身，接地电阻不得大于4欧。6、安装前应测量各部分对地绝缘电阻，电动机的绝缘电阻值不低于0.2MQ,导线对地绝缘电阻不低于1MQ。7、塔机的臂长范围以外的不应有高、低压电线杆（低压5米，高压10米）。8、准备吊装机械、以及足量的铁丝、麻绳、钢丝绳扣、手锤、板手等常用工具。9、必须安装并使用保护和安全装置，加护栏等。10、必须根据起重臂的臂长正确配置平衡重的重量，安装起重臂前必须在乎衡臂最根部安装一块2.2吨配重，注意严禁不按装或超过此数量。11、安装好起重臂后，平衡臂上未装好规定数量的平衡重前，严禁超重臂吊载。12、塔机在施工现场的安装位置，必须保证塔机的最大旋转部分与周围建筑物之间的距离不小1.5米，塔机安装场地的参考尺寸。13、顶升前，应将载重小车开到规定的顶升平衡位置。起重臂转到标准节引进平台的正前方，然后用回转制动器将塔机的回转锁紧。14、顶升过程中，严禁回转起重臂或开动小车或开动起升机构。（二）、接地装置塔式起重机避雷针的接地和保护接地必须按图规定制作，此接地材料、安装、维护均由用户负责。接地装置必须符合下列要求：（1）将接地保护装置的电缆与任何一根主弦杆的连接螺栓连接并清除连接处螺栓及螺母的涂料，以保证接触良好。（2）置于地基固定连接的底架不允许作避雷器用。（3）接地保护避雷器的电阴不得大于4欧姆。（4）接地保护装置应由专门人员安装，并定期检查接线及电阻。三、塔式起重机的安装步骤：1、塔式起重机的组装顺序（1）塔式起重机的组装顺序（2）安装压重底架或预埋固定支腿。（3）在压重底架上安装两节普通标准节或在固定支腿上安装两节加强标准节和节普通标准节。（4）安装顶升套架（5）安装固转支承总成（6）安装塔顶总成（7）安装平衡臂总成及平衡臂拉杆（8）吊装一块1.6吨平衡重放置于平衡臂根部（9）安装司机室（10）安装起重臂及起重臂拉杆（11）...
