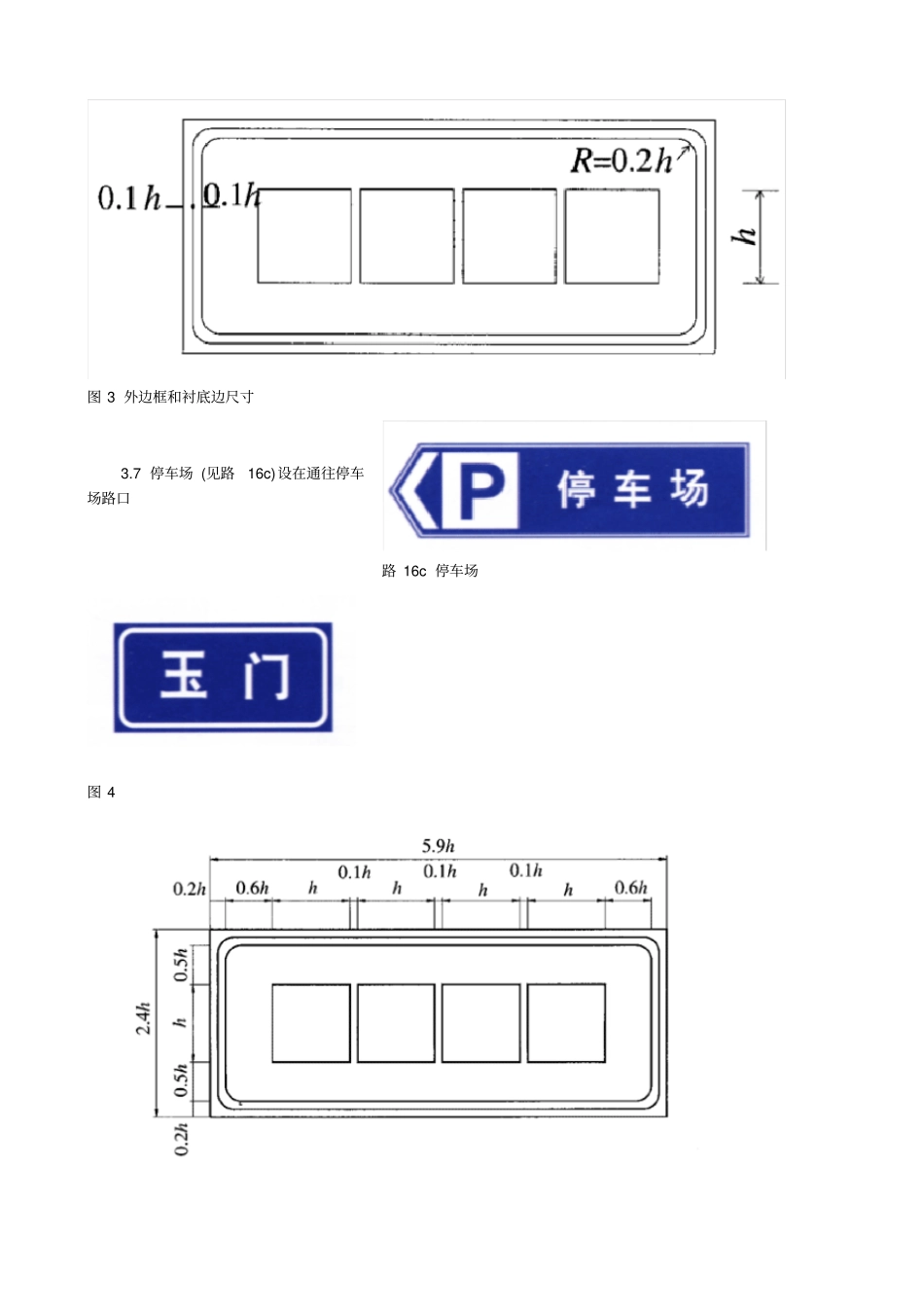

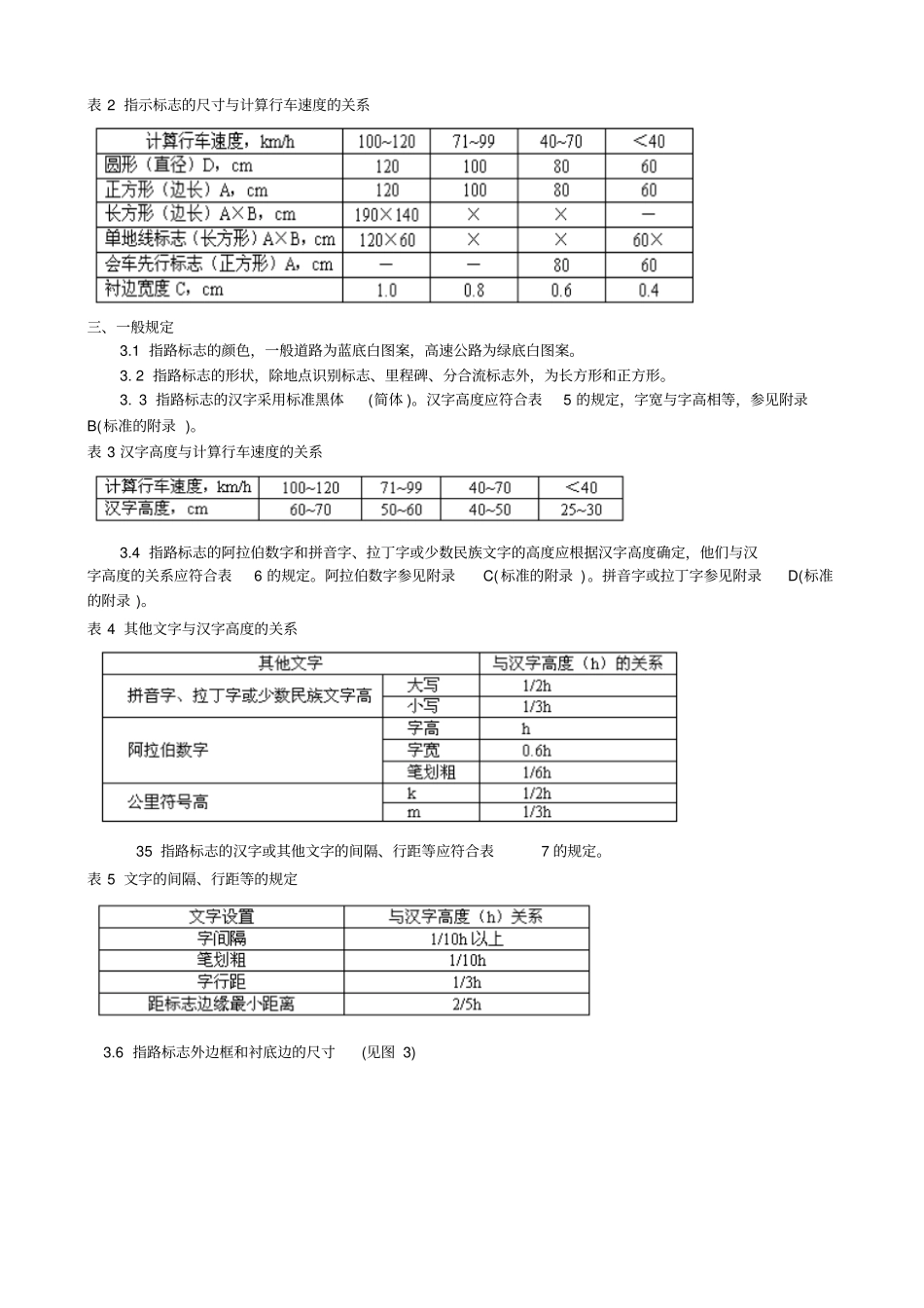

一、禁令标志1.1禁令标志的颜色,除个别标志外,为白底,红圈,红杠,黑图案。图案压杠。1.2禁令标志的形状为圆形、八角形、顶角向下的等边三角形。1.3禁令标志的尺寸代号,如图2所示。其各部尺寸的最小值根据道路计算行车速度按表3选取。表1禁令标志尺寸与计算行车速度的关系1.1.1限制高度标志表示禁止装载高度超过标志所示数值的车辆通行。设在最大容许高度受限制的地方。禁34为示例,表示装载高度超过3.5m的车辆禁止进入。禁34限制高度二、指示标志2.1指示标志的颜色为蓝底、白图案。2.2指示标志的形状分为圆形、长方形和正方形。2.3指示标志的尺寸代号如图3所示,其各部尺寸的最小值,根据道路计算行车速度,按表4选取。图1指示标志各部尺寸代号表2指示标志的尺寸与计算行车速度的关系三、一般规定3.1指路标志的颜色,一般道路为蓝底白图案,高速公路为绿底白图案。3.2指路标志的形状,除地点识别标志、里程碑、分合流标志外,为长方形和正方形。3.3指路标志的汉字采用标准黑体(简体)。汉字高度应符合表5的规定,字宽与字高相等,参见附录B(标准的附录)。表3汉字高度与计算行车速度的关系3.4指路标志的阿拉伯数字和拼音字、拉丁字或少数民族文字的高度应根据汉字高度确定,他们与汉字高度的关系应符合表6的规定。阿拉伯数字参见附录C(标准的附录)。拼音字或拉丁字参见附录D(标准的附录)。表4其他文字与汉字高度的关系35指路标志的汉字或其他文字的间隔、行距等应符合表7的规定。表5文字的间隔、行距等的规定3.6指路标志外边框和衬底边的尺寸(见图3)图3外边框和衬底边尺寸3.7停车场(见路16c)设在通往停车场路口路16c停车场图4图5附录1(标准的附录)交通标志用拉丁字大、小写字母示例附录2(标准的附录)交通标志汉字示例四、交通标志的支持方式4.1单柱式标志牌安装在一根立柱上,如图12所示。适用于中、小型尺寸的警告、禁令、指示等标志。图6单柱式单位:cm五、交通标志的构造5.1标志底板可用铝合金板、合成树脂类板材(如塑料、硬质聚氯乙烯板材或玻璃钢等)材料制作。铝合金板材的抗拉强度应不小于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%~10%。应采用牌号为2024,T4状态的硬铝合金板。大型标志的板面结构,宜采用挤压成型的铝合金板拼装而成。推荐的挤压成型标志底板断面见图7。图7挤压成型标志底板断面图单位:cm标志板背面可选用美观大方的颜色,铝合金板可采用原色。标志板厚度参照附录E(提示的附录)表E选择。挤型铝合金板的厚度按图7的规定执行。一般结构的标志板,应采用滑动槽钢加固,以方便与立柱连接。加固方式可参考附录E(提示的附录)图E1,E2。5.2交通标志立柱可选用H型钢、槽钢、钢管及钢筋混凝土管等材料制做,临时性的可用木柱。钢柱应进行防腐处理,钢管顶端应加柱帽。标志柱应考虑与基础的连接方式。钢制立柱、横梁、法兰盘及各种连接件,可采用热浸镀锌。立柱、横梁、法兰盘的镀锌量为550g/m2,紧固件为350g/m2。各种标志立柱的断面尺寸,连续方式、基础大小等,应根据设置地点的风力、板面大小及支撑方式由计算确定。交通标志结构设计可参考附录E(提示的附录)中E6进行。5.3标志板和立柱的连续应根据板面大小、连接方式选用多种方法。在设计连接部件时,应考虑安装方便、连接牢固、板面平整。标志板和立柱的连接方法,可参考附录E(提示的附录)图E3,E4。标志板的拼接方法可参考附录E(提示的附录)图E5。5.4各种标志立柱的埋设深度,决定于板面承受外力的大小及地基的承载力。一般应浇注混凝土基础。立柱的金属预埋件应进行防腐处理。六、交通标志的反光和照明6.1交通标志的反光a)反光材料的种类及性能用于标志面的反光材料按其结构的不同可以分为透镜埋入型、密封胶囊型、微棱镜型等品种。其反光原理为:射向标志面的光线应沿入射光线的反方向反回光源。由于标志位置和车辆行驶条件的不同,用于标志面的反光材料应具有优良的广角性和逆反射性能。在不同入射角(汽车前照灯光线与标志表面法线之间的夹角)、不同观测角(汽车前照灯光线与标志反射回驾驶者眼睛的光线间的夹角)的条件下,用于标志面的反光膜的逆反射系数值应符合JT/T279的规定。b)反光材料的应...
