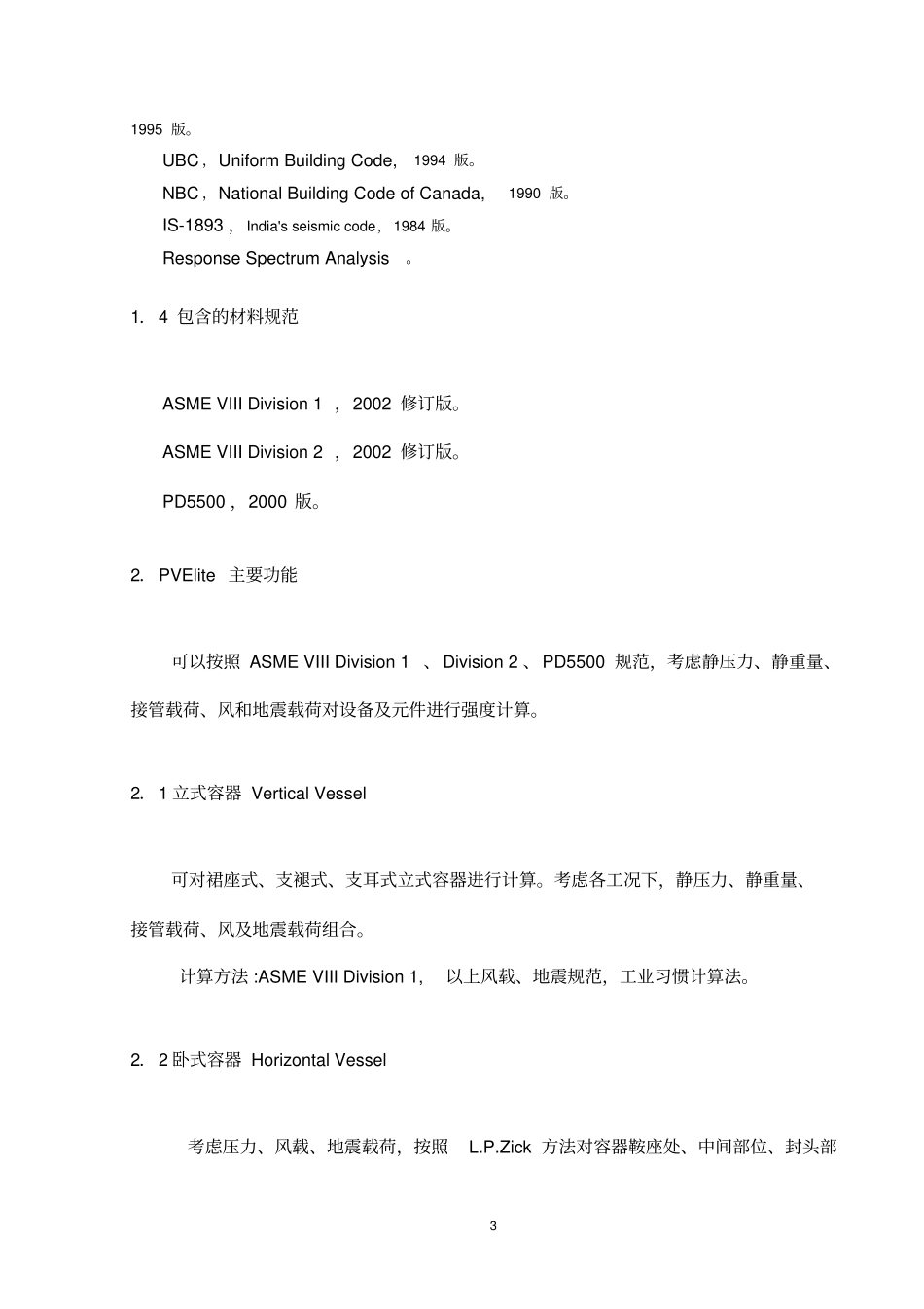

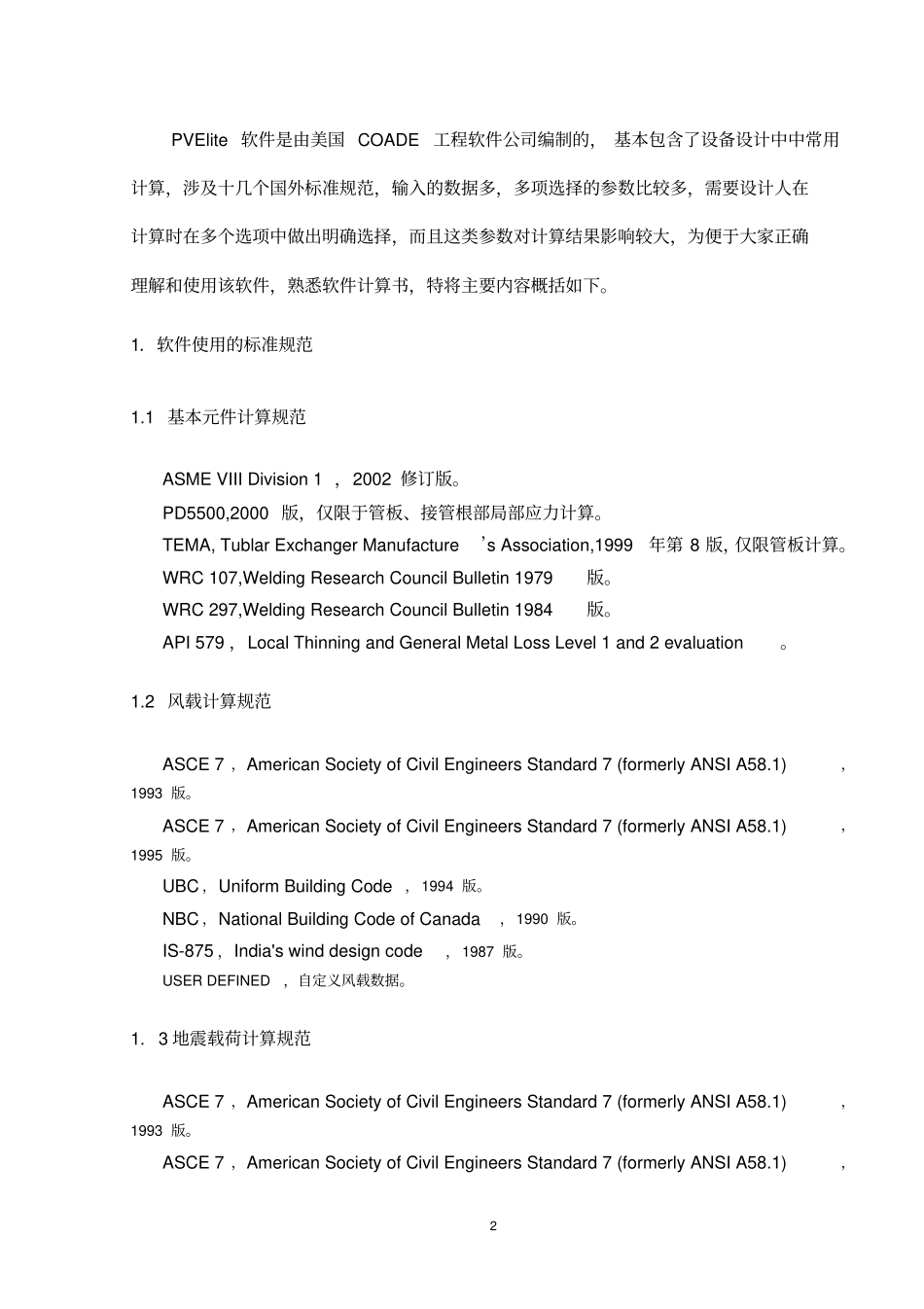

1PVElite简介及应用2PVElite软件是由美国COADE工程软件公司编制的，基本包含了设备设计中中常用计算，涉及十几个国外标准规范，输入的数据多，多项选择的参数比较多，需要设计人在计算时在多个选项中做出明确选择，而且这类参数对计算结果影响较大，为便于大家正确理解和使用该软件，熟悉软件计算书，特将主要内容概括如下。1．软件使用的标准规范1.1基本元件计算规范ASMEVIIIDivision1，2002修订版。PD5500,2000版，仅限于管板、接管根部局部应力计算。TEMA,TublarExchangerManufacture’sAssociation,1999年第8版，仅限管板计算。WRC107,WeldingResearchCouncilBulletin1979版。WRC297,WeldingResearchCouncilBulletin1984版。API579，LocalThinningandGeneralMetalLossLevel1and2evaluation。1.2风载计算规范ASCE7，AmericanSocietyofCivilEngineersStandard7(formerlyANSIA58.1)，1993版。ASCE7，AmericanSocietyofCivilEngineersStandard7(formerlyANSIA58.1)，1995版。UBC，UniformBuildingCode，1994版。NBC，NationalBuildingCodeofCanada，1990版。IS-875，India'swinddesigncode，1987版。USERDEFINED，自定义风载数据。1.3地震载荷计算规范ASCE7，AmericanSocietyofCivilEngineersStandard7(formerlyANSIA58.1)，1993版。ASCE7，AmericanSocietyofCivilEngineersStandard7(formerlyANSIA58.1)，31995版。UBC，UniformBuildingCode,1994版。NBC，NationalBuildingCodeofCanada,1990版。IS-1893，India'sseismiccode，1984版。ResponseSpectrumAnalysis。1．4包含的材料规范ASMEVIIIDivision1，2002修订版。ASMEVIIIDivision2，2002修订版。PD5500，2000版。2．PVElite主要功能可以按照ASMEVIIIDivision1、Division2、PD5500规范，考虑静压力、静重量、接管载荷、风和地震载荷对设备及元件进行强度计算。2．1立式容器VerticalVessel可对裙座式、支褪式、支耳式立式容器进行计算。考虑各工况下，静压力、静重量、接管载荷、风及地震载荷组合。计算方法:ASMEVIIIDivision1,以上风载、地震规范，工业习惯计算法。2．2卧式容器HorizontalVessel考虑压力、风载、地震载荷，按照L.P.Zick方法对容器鞍座处、中间部位、封头部4位的应力及加强圈的计算。计算方法:ASMEVIIIDivision1,L.P.Zick方法，工业习惯计算法。2．3壳体和封头ShellandHead包括圆筒体、椭圆封头、碟型封头、球封、锥形封头，锥形圆筒体、平封头。可以计算所需厚度、最大许用压力、许用最低金属温度和外压加强圈。计算方法:ASMEVIIIDivision1,L.P.Zick方法，工业习惯计算法。2．4法兰Flange对以下几种法兰进行计算：高颈法兰及整体法兰任意式法兰衬环法兰圆形及非圆形平盖TEMA中的管箱盖。反向法兰软件除可以考虑内外压外，还可以考虑外载荷（力和弯矩）的作用。计算方法:ASMEVIIIDivision1,L.P.Zick方法，工业习惯计算法。52．5接管Nozzle进行接管焊缝尺寸校核、开孔补强计算、失效路径分析。计算公式按照：ASMECodeSectionVIII,Division1UG-37至UG-45，计算步骤见图UG-37.1，可以计算任何连接角度的接管，并能按照UCS-66计算接管的MDMT。2．6浮头FloatingHead按照ASMECodeSectionVIII,Division1Appendix1或Soehre’s方法计算。2．7管板Tubesheet按照TEMA8thEdition和PD5500进行各种管板厚度计算。2．8局部应力LocalStress–WRC107/FEA计算筒体或球壳上附件外载荷引起的局部应力，应力评定按照ASMEVIIIDivision2。2．9支耳/支腿/轴耳/吊耳Leg/Lug/Trunnion/liftinglug按照常用工业标准进行计算，许用应力按AISC钢结构手册或ASME取值，还可以按照WRC107计算局部应力。2．10基础板BaseRing按照中性轴法(Neutralaxisshiftmethod)或简化法(Simplifiedmethod)计算基础板6的厚度，还可以对连接在基础板上的吊耳进行计算。2．11薄膨胀节THINJOINT按照ASMEVIIIDiv.1Appendix26计算。2．12厚膨胀节THICKJOINT适用于固定管板换热器中膨胀节的计算，不是按照EJMA(theStandardoftheExpansionJointManufactureAssociation)计算，而是按照S.Kopp和M.F.Sayre编写的“ExpansionJointforHeat-Exchanger”。2．13ASME管板TUBESHEET...
