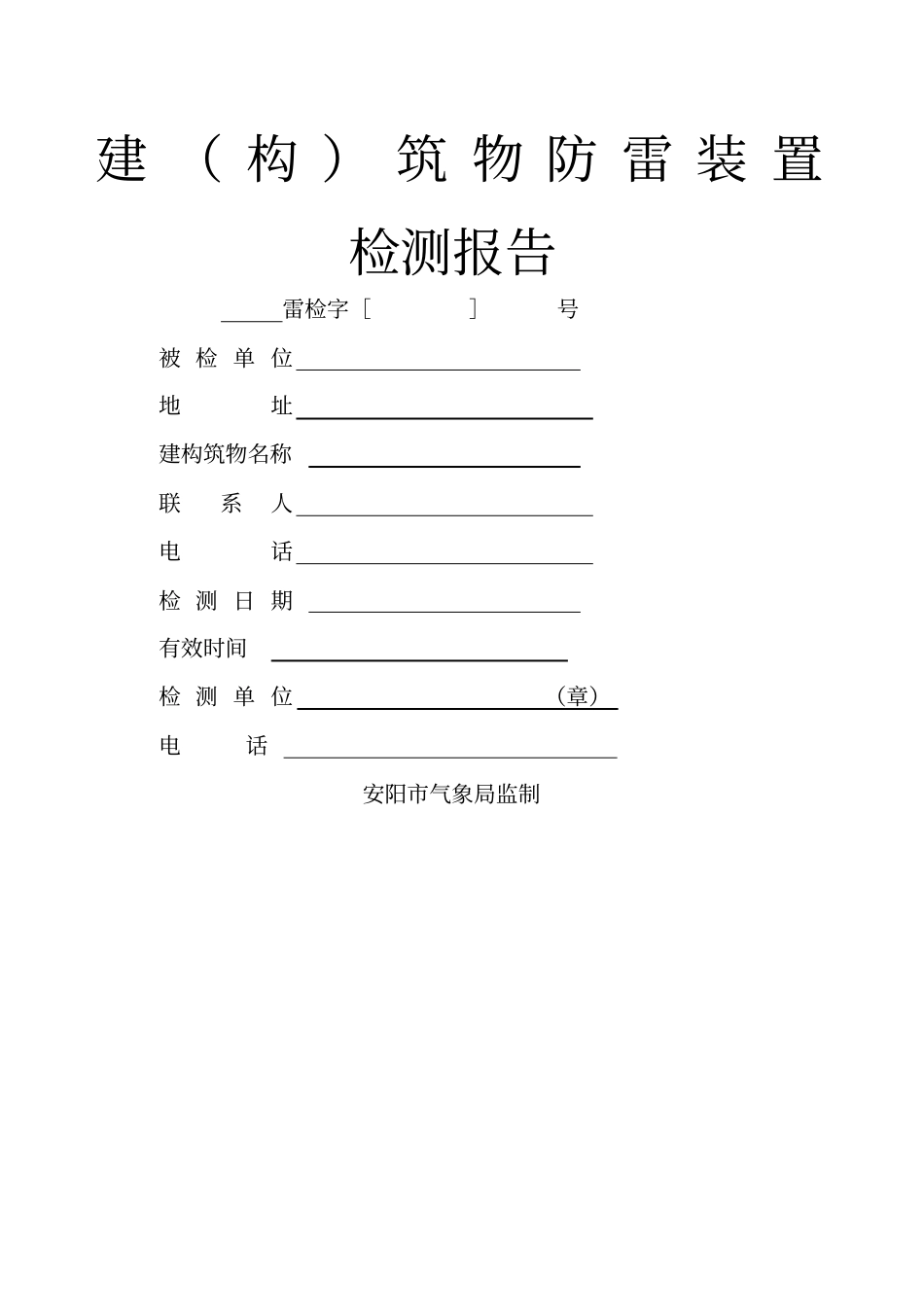

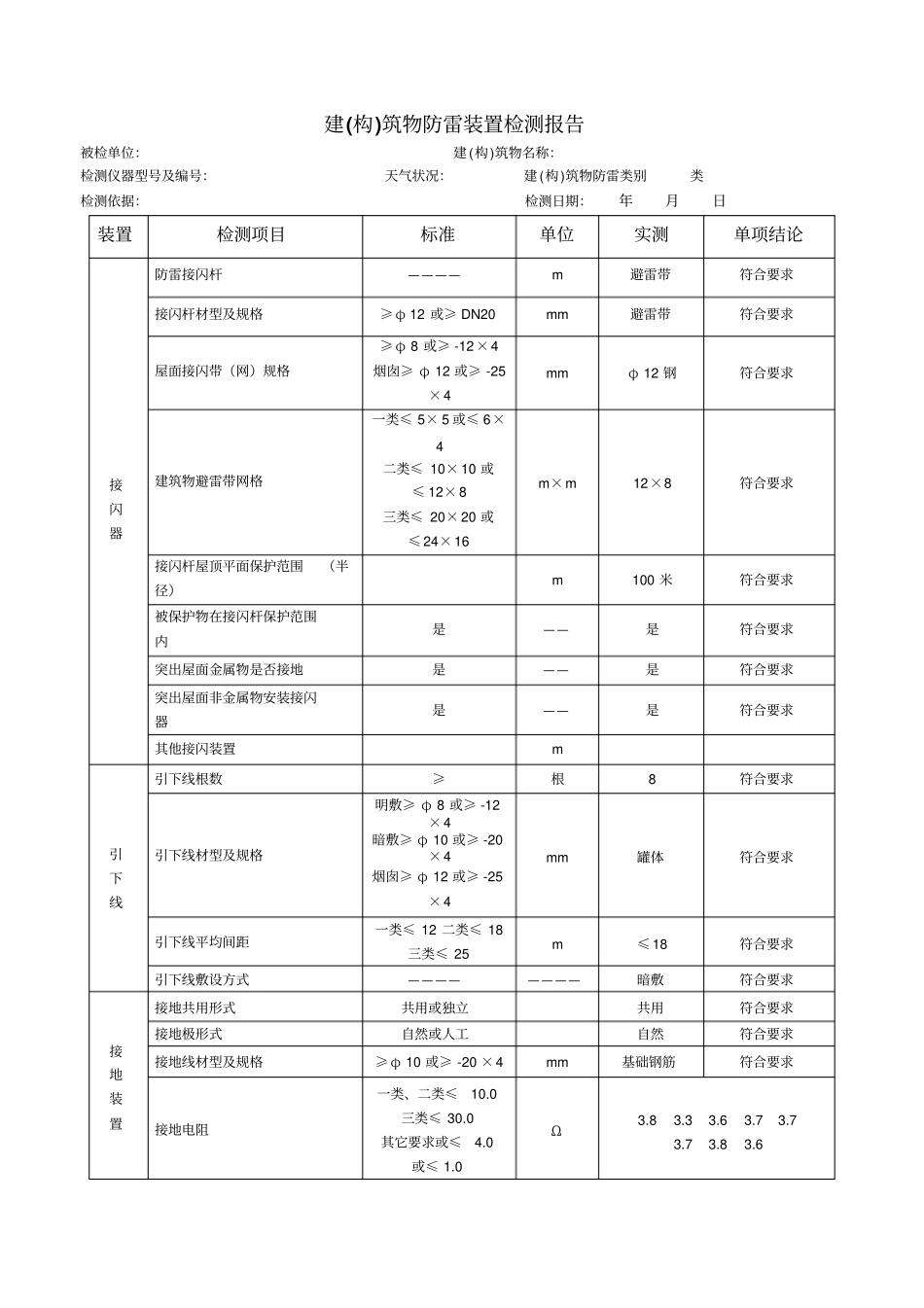

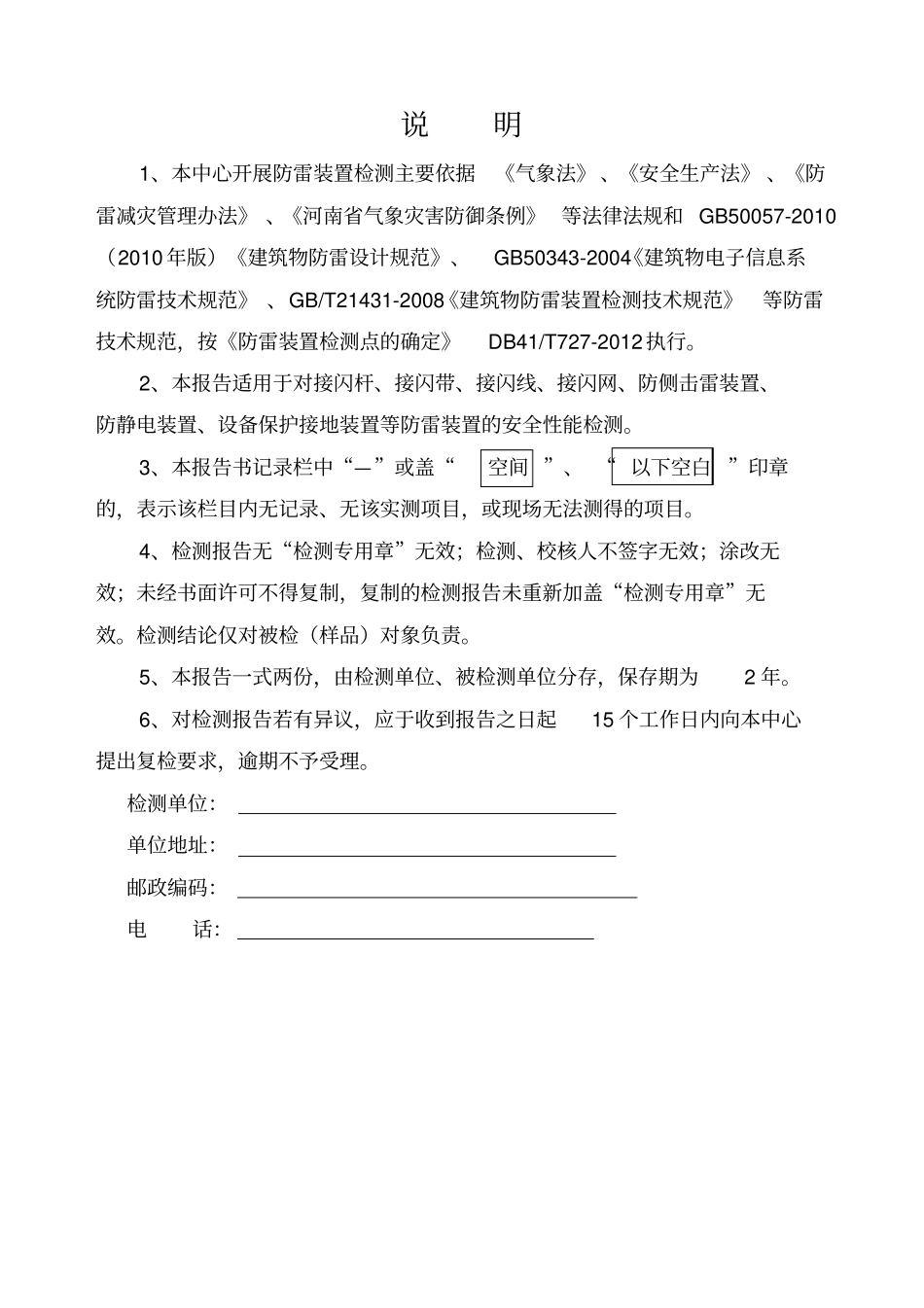

建（构）筑物防雷装置检测报告雷检字［］号被检单位地址建构筑物名称联系人电话检测日期有效时间检测单位（章）电话安阳市气象局监制说明1、本中心开展防雷装置检测主要依据《气象法》、《安全生产法》、《防雷减灾管理办法》、《河南省气象灾害防御条例》等法律法规和GB50057-2010（2010年版）《建筑物防雷设计规范》、GB50343-2004《建筑物电子信息系统防雷技术规范》、GB/T21431-2008《建筑物防雷装置检测技术规范》等防雷技术规范，按《防雷装置检测点的确定》DB41/T727-2012执行。2、本报告适用于对接闪杆、接闪带、接闪线、接闪网、防侧击雷装置、防静电装置、设备保护接地装置等防雷装置的安全性能检测。3、本报告书记录栏中“—”或盖“空间”、“以下空白”印章的，表示该栏目内无记录、无该实测项目，或现场无法测得的项目。4、检测报告无“检测专用章”无效；检测、校核人不签字无效；涂改无效；未经书面许可不得复制，复制的检测报告未重新加盖“检测专用章”无效。检测结论仅对被检（样品）对象负责。5、本报告一式两份，由检测单位、被检测单位分存，保存期为2年。6、对检测报告若有异议，应于收到报告之日起15个工作日内向本中心提出复检要求，逾期不予受理。检测单位：单位地址：邮政编码：电话：建(构)筑物防雷装置检测报告被检单位：建(构)筑物名称：检测仪器型号及编号：天气状况：建(构)筑物防雷类别类检测依据：检测日期：年月日装置检测项目标准单位实测单项结论接闪器防雷接闪杆————m避雷带符合要求接闪杆材型及规格≥φ12或≥DN20mm避雷带符合要求屋面接闪带（网）规格≥φ8或≥-12×4烟囱≥φ12或≥-25×4mmφ12钢符合要求建筑物避雷带网格一类≤5×5或≤6×4二类≤10×10或≤12×8三类≤20×20或≤24×16m×m12×8符合要求接闪杆屋顶平面保护范围（半径）m100米符合要求被保护物在接闪杆保护范围内是——是符合要求突出屋面金属物是否接地是——是符合要求突出屋面非金属物安装接闪器是——是符合要求其他接闪装置m引下线引下线根数≥根8符合要求引下线材型及规格明敷≥φ8或≥-12×4暗敷≥φ10或≥-20×4烟囱≥φ12或≥-25×4mm罐体符合要求引下线平均间距一类≤12二类≤18三类≤25m≤18符合要求引下线敷设方式————————暗敷符合要求接地装置接地共用形式共用或独立共用符合要求接地极形式自然或人工自然符合要求接地线材型及规格≥φ10或≥-20×4mm基础钢筋符合要求接地电阻一类、二类≤10.0三类≤30.0其它要求或≤4.0或≤1.0Ω3.83.33.63.73.73.73.83.6电源线路电源接地制式TN-C、TN-C-S、TN-S、TN、TN系统——TN-S符合要求配电箱（柜、屏）接地≤4.0Ω3.8符合要求电源进线及屏蔽方式屏蔽接地——屏蔽接地符合要求电源SPD型号及安装情况有——电源防雷电波侵入接地电阻≤4.0Ω无3.6电梯系统配电柜≤4.0Ω无控制柜≤4.0Ω无导轨≤4.0Ω无电源SPD型号及安装情况有无其他设施一楼配电室≤4.0Ω无楼层分配柜≤4.0Ω无屋顶铁塔Ω无屋顶短针Ω无检测意见：安阳市气象局监制隐患与建议汇总建议：安阳市检测实施单位（章）检测人：校核人：说明安阳市气象局监制
