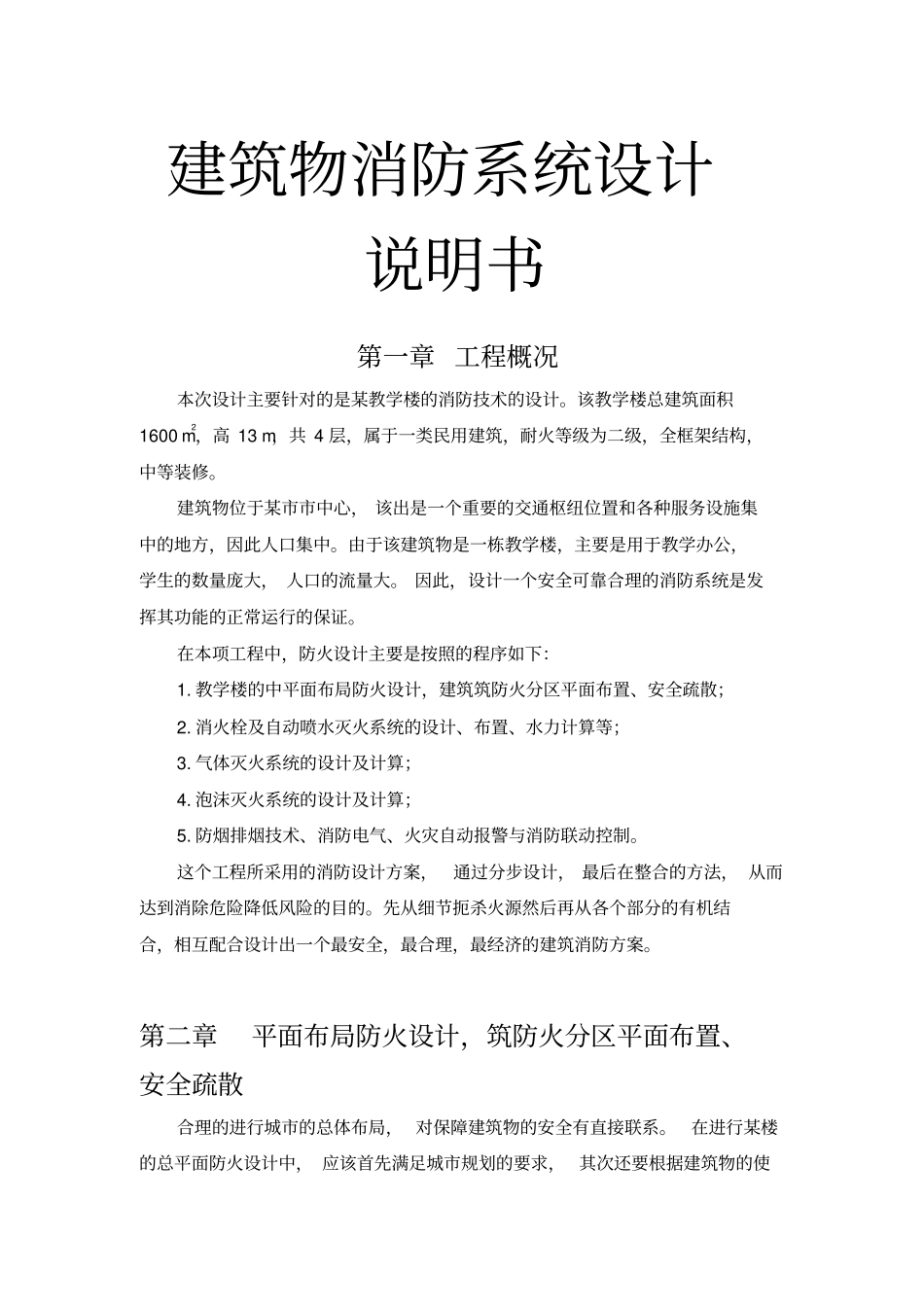

建筑物消防系统设计说明书第一章工程概况本次设计主要针对的是某教学楼的消防技术的设计。该教学楼总建筑面积1600m2，高13m，共4层，属于一类民用建筑，耐火等级为二级，全框架结构，中等装修。建筑物位于某市市中心，该出是一个重要的交通枢纽位置和各种服务设施集中的地方，因此人口集中。由于该建筑物是一栋教学楼，主要是用于教学办公，学生的数量庞大，人口的流量大。因此，设计一个安全可靠合理的消防系统是发挥其功能的正常运行的保证。在本项工程中，防火设计主要是按照的程序如下：1.教学楼的中平面布局防火设计，建筑筑防火分区平面布置、安全疏散；2.消火栓及自动喷水灭火系统的设计、布置、水力计算等；3.气体灭火系统的设计及计算；4.泡沫灭火系统的设计及计算；5.防烟排烟技术、消防电气、火灾自动报警与消防联动控制。这个工程所采用的消防设计方案，通过分步设计，最后在整合的方法，从而达到消除危险降低风险的目的。先从细节扼杀火源然后再从各个部分的有机结合，相互配合设计出一个最安全，最合理，最经济的建筑消防方案。第二章平面布局防火设计，筑防火分区平面布置、安全疏散合理的进行城市的总体布局，对保障建筑物的安全有直接联系。在进行某楼的总平面防火设计中，应该首先满足城市规划的要求，其次还要根据建筑物的使用性质、建筑结构、火灾危险性、地理环境等因素，严格按照《建筑设计防火规范》的规定合理设置进行合理布局。2.1教学楼的总体布局2.1.1总平面布局与平面布置该建筑属于公共场所，工作人员加来往人员较多，在其内部还有各种贵重设备、资料、文献等，所以一定要做好防火等工作。该楼共8层，其中1到6层都带有副附楼，建筑物高度为36m。每层主楼建筑面积为2468m2，附楼楼面积为274m2依据《高层民用建筑防火设计规范》，该建筑为二类建筑，耐火等级为二级。消防系统采用消火栓灭火系统、自动喷淋灭火系统和水幕系统相结合的方式，消火栓灭火系统管网布置成环状，共设四根消防立管，在裙房设置五根消防立管，每层设四个消火栓，在建筑外侧设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。自动喷淋灭火系统采用独立的湿式自动喷水灭火系统，该系统具有灭火及时，效率高的优点，但也存在缺陷，由于管网中充有有压水，当渗漏时会损坏建筑和影响建筑物的使用。在系统设在每根立管上各设一组湿式报警阀，在建筑外侧也设两个水泵接合器，当水量不足时可由室外消防车通过水泵接合器供水。2.1.2消防车道设计常胜西路周边环道构成了主体建筑的消防环道，总体设计消防车道宽度5.0m，实际主要车道达到10m，消防通道上空没有任何的障碍物，消防车道与本建筑物之间没有妨碍登高消防车操作的树木和架空管线。2.2安全疏散设计2.2.1安全疏散的规定多层教学楼的安全疏散要求较简单，疏散楼梯的最小宽度不应小于1.1米，不超过6层的单元式住宅中一边设有栏杆的疏散楼梯，其最小宽度可不小于1米。本次设计的教学楼高度为4层，其各层楼梯宽度都相同，略小于2米，满足安全疏散的规定2.2.2安全疏散的路线设计为保证楼内人员在火灾造成的各种危险中能够安全疏散，此教学楼安全疏散的基本条件和《建筑防火规范》的要求，本教学楼设计参数如下：1.限制使用影响疏散的建筑材料，以避免火灾发生时可能成为疏散障碍的因素。2.保证安全的疏散通道，疏散通道必须具有足以使这些人疏散出去的容量、尺寸和形状，同时必须保证疏散中的安全，在疏散过程中不受到火灾烟气、火和其他危险因素的干扰。3.布置合理的安全疏散路线，力求简便，便于寻找，辨认，疏散楼梯位置要明显。一般要设置明显的指示标记，应急灯及安全出口指示标记，便于人员的安全疏散。本教学楼的疏散通道附近不存在影响安全疏散的长期堆积物品和大量的易燃物品，并且消防楼梯和防火门的宽度尺寸符合安全疏散的规定。安全疏散的路线图如下图所示：（详图见附图1）图1教学楼2层安全疏散路线图注：由于教学楼4层布置一样，所以只给出2层的安全疏散路线图。2.3建筑防火分区的设计防火分区是指采用具有一定耐火能力的分隔设施（如楼板，墙体等），在一定时间内将火灾控制在一定范围内的单元空间。当...
