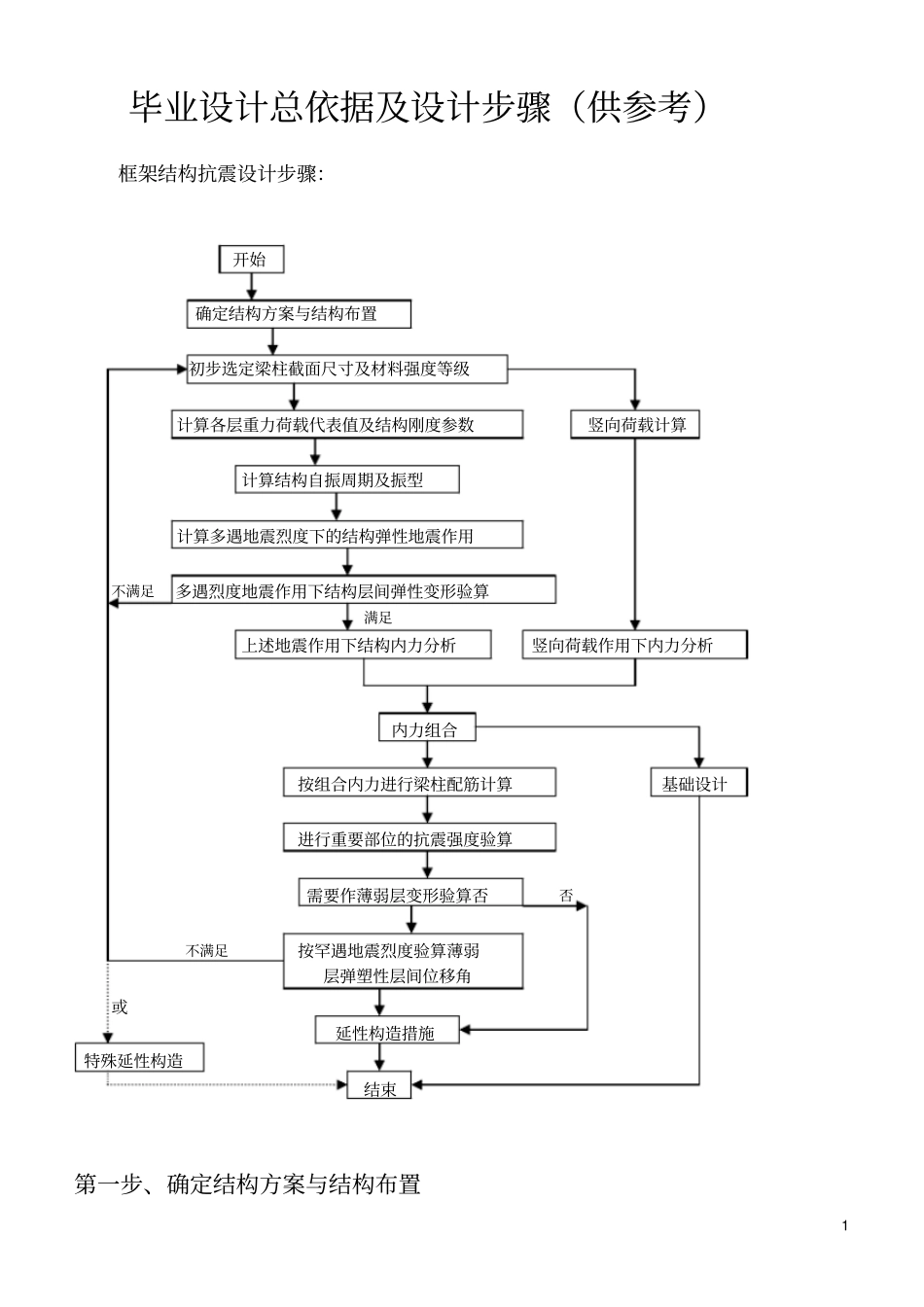

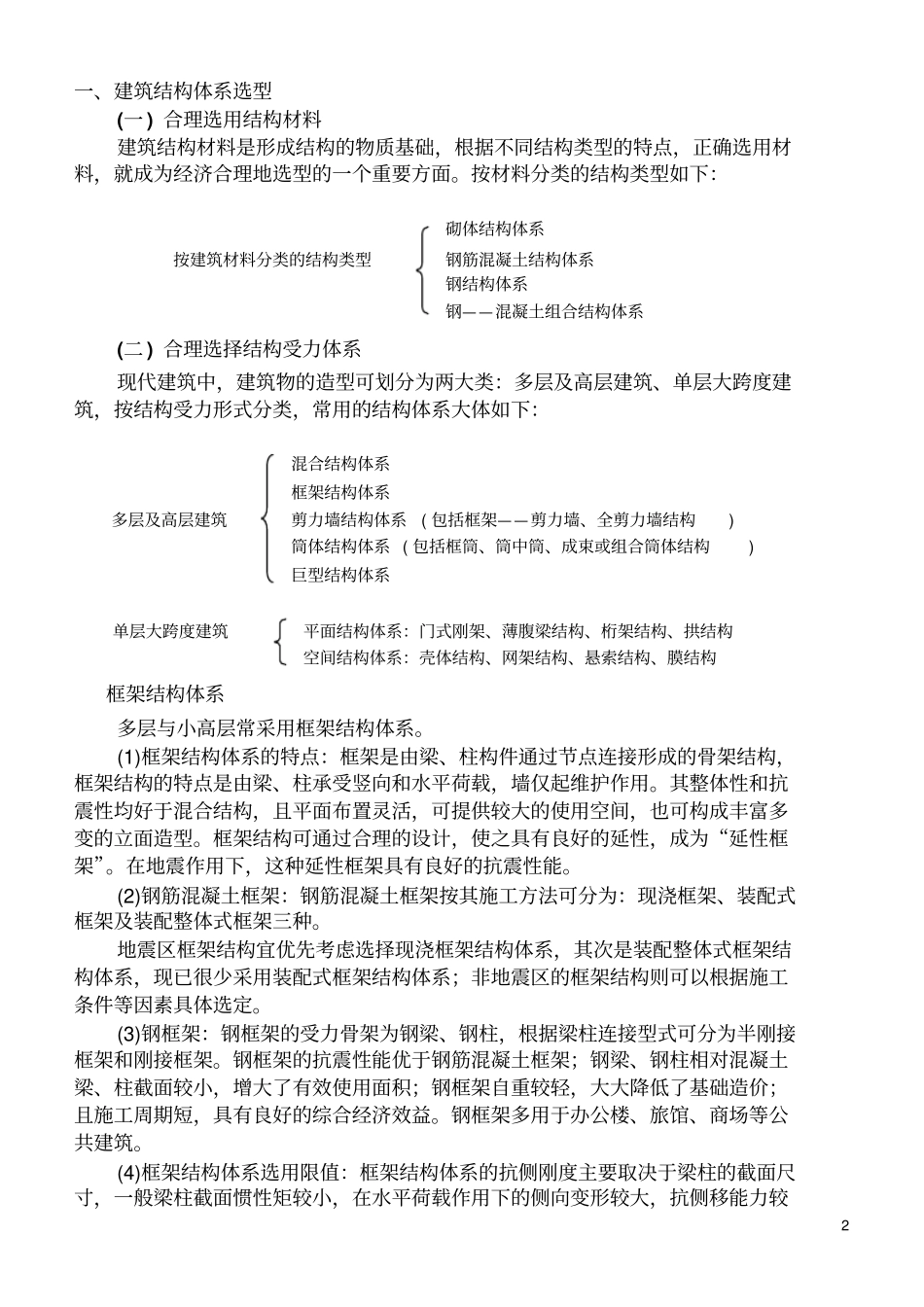

1毕业设计总依据及设计步骤（供参考）框架结构抗震设计步骤：开始确定结构方案与结构布置初步选定梁柱截面尺寸及材料强度等级计算各层重力荷载代表值及结构刚度参数竖向荷载计算计算结构自振周期及振型计算多遇地震烈度下的结构弹性地震作用不满足多遇烈度地震作用下结构层间弹性变形验算满足上述地震作用下结构内力分析竖向荷载作用下内力分析内力组合按组合内力进行梁柱配筋计算基础设计进行重要部位的抗震强度验算需要作薄弱层变形验算否否不满足按罕遇地震烈度验算薄弱层弹塑性层间位移角或延性构造措施特殊延性构造结束第一步、确定结构方案与结构布置2一、建筑结构体系选型(一)合理选用结构材料建筑结构材料是形成结构的物质基础，根据不同结构类型的特点，正确选用材料，就成为经济合理地选型的一个重要方面。按材料分类的结构类型如下：砌体结构体系按建筑材料分类的结构类型钢筋混凝土结构体系钢结构体系钢——混凝土组合结构体系(二)合理选择结构受力体系现代建筑中，建筑物的造型可划分为两大类：多层及高层建筑、单层大跨度建筑，按结构受力形式分类，常用的结构体系大体如下：混合结构体系框架结构体系多层及高层建筑剪力墙结构体系(包括框架——剪力墙、全剪力墙结构)筒体结构体系(包括框筒、筒中筒、成束或组合筒体结构)巨型结构体系单层大跨度建筑平面结构体系：门式刚架、薄腹梁结构、桁架结构、拱结构空间结构体系：壳体结构、网架结构、悬索结构、膜结构框架结构体系多层与小高层常采用框架结构体系。(1)框架结构体系的特点：框架是由梁、柱构件通过节点连接形成的骨架结构，框架结构的特点是由梁、柱承受竖向和水平荷载，墙仅起维护作用。其整体性和抗震性均好于混合结构，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型。框架结构可通过合理的设计，使之具有良好的延性，成为“延性框架”。在地震作用下，这种延性框架具有良好的抗震性能。(2)钢筋混凝土框架：钢筋混凝土框架按其施工方法可分为：现浇框架、装配式框架及装配整体式框架三种。地震区框架结构宜优先考虑选择现浇框架结构体系，其次是装配整体式框架结构体系，现已很少采用装配式框架结构体系；非地震区的框架结构则可以根据施工条件等因素具体选定。(3)钢框架：钢框架的受力骨架为钢梁、钢柱，根据梁柱连接型式可分为半刚接框架和刚接框架。钢框架的抗震性能优于钢筋混凝土框架；钢梁、钢柱相对混凝土梁、柱截面较小，增大了有效使用面积；钢框架自重较轻，大大降低了基础造价；且施工周期短，具有良好的综合经济效益。钢框架多用于办公楼、旅馆、商场等公共建筑。(4)框架结构体系选用限值：框架结构体系的抗侧刚度主要取决于梁柱的截面尺寸，一般梁柱截面惯性矩较小，在水平荷载作用下的侧向变形较大，抗侧移能力较3弱，属较柔结构。当层数较多、侧向荷载较大时，为满足侧向刚度和强度要求，需加大截面，很不经济。而且高度增加时，框架结构顶点位移和层间相对位移较大，使得非结构构件(如填充墙、建筑装饰、管道设备等)在地震时破坏较严重。因此，框架结构的最大高度受到限制。钢筋混凝土框架结构的合理层数是6～15层，最经济是10层左右；规范规定不超过12层的钢结构房屋可采用钢框架结构；框架结构高宽比不宜超过表1-2的限值；抗震等级见表1—3所示。表1-1建筑结构体系适用的最大高度（m）结构体系非抗震设防抗震设防6度度8度9度钢筋混凝土结构框架现浇6060554525装配整体50503525不应采用框架——剪力墙和框架——筒体现浇13013012010050装配整体1001009070不应采用现浇剪力墙无框支墙14014012010060部分框支墙12012010080不应采用钢结构框架1101101109050框架——支撑框架——剪力墙240220220200140表1-2高宽比限值结构体系非抗震设防抗震设防6、7度8度9度钢筋混凝土结构框架5542框架——剪力墙和框架——筒体5543剪力墙6654钢结构民用房屋6.56.565.5二、结构布置结构体系确定后，应当密切结合建筑设计进行结构总体布置，使建筑物具有良好的造型和合理的传力路线。建筑结构的总体布置，是指其对高度、平面、立面和体型等的选择，除应考虑到建筑使用功能、建筑美学要求...
