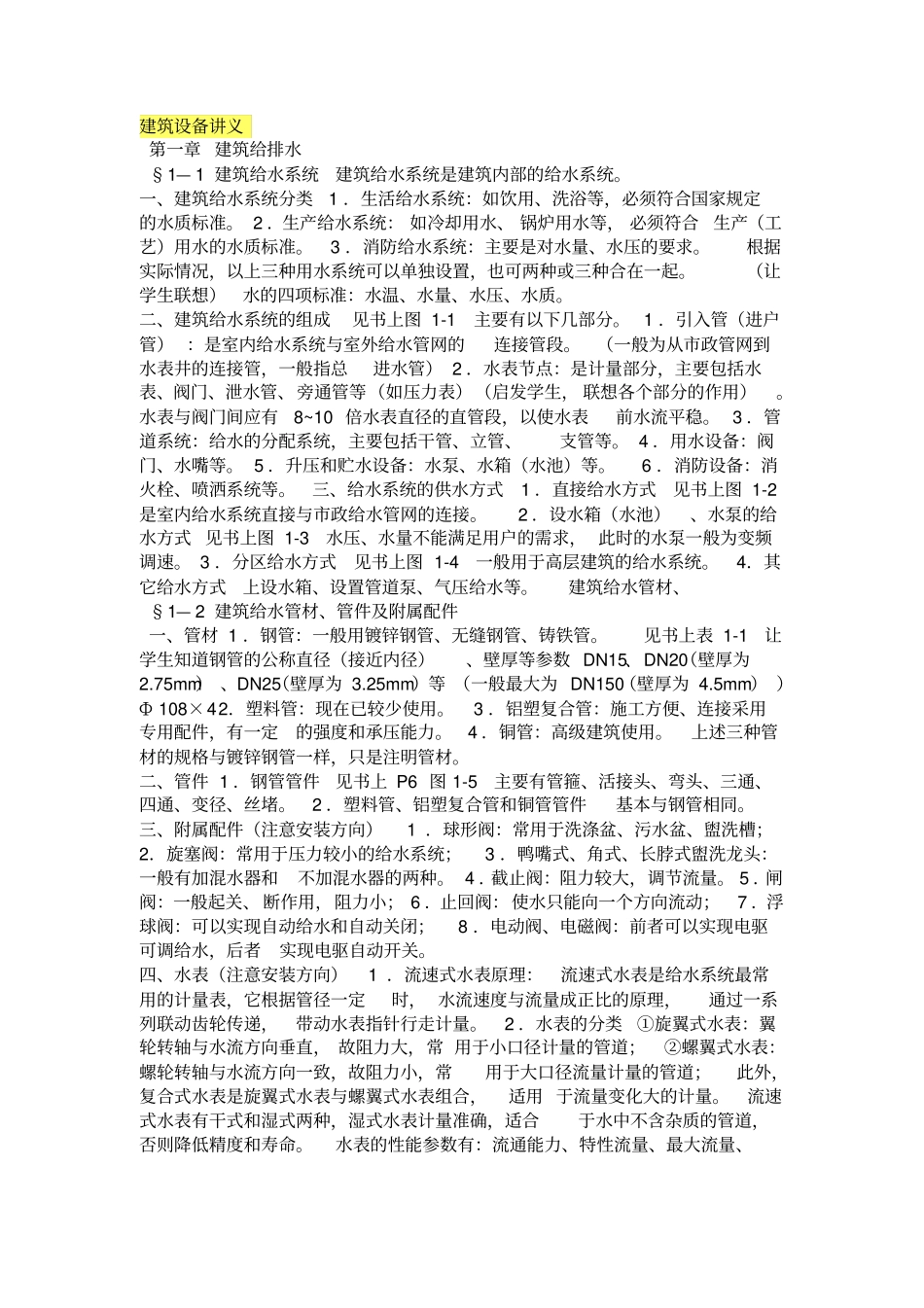

建筑设备讲义第一章建筑给排水§1—1建筑给水系统建筑给水系统是建筑内部的给水系统。一、建筑给水系统分类1．生活给水系统：如饮用、洗浴等，必须符合国家规定的水质标准。2．生产给水系统：如冷却用水、锅炉用水等，必须符合生产（工艺）用水的水质标准。3．消防给水系统：主要是对水量、水压的要求。根据实际情况，以上三种用水系统可以单独设置，也可两种或三种合在一起。（让学生联想）水的四项标准：水温、水量、水压、水质。二、建筑给水系统的组成见书上图1-1主要有以下几部分。1．引入管（进户管）：是室内给水系统与室外给水管网的连接管段。（一般为从市政管网到水表井的连接管，一般指总进水管）2．水表节点：是计量部分，主要包括水表、阀门、泄水管、旁通管等（如压力表）（启发学生，联想各个部分的作用）。水表与阀门间应有8~10倍水表直径的直管段，以使水表前水流平稳。3．管道系统：给水的分配系统，主要包括干管、立管、支管等。4．用水设备：阀门、水嘴等。5．升压和贮水设备：水泵、水箱（水池）等。6．消防设备：消火栓、喷洒系统等。三、给水系统的供水方式1．直接给水方式见书上图1-2是室内给水系统直接与市政给水管网的连接。2．设水箱（水池）、水泵的给水方式见书上图1-3水压、水量不能满足用户的需求，此时的水泵一般为变频调速。3．分区给水方式见书上图1-4一般用于高层建筑的给水系统。4．其它给水方式上设水箱、设置管道泵、气压给水等。建筑给水管材、§1—2建筑给水管材、管件及附属配件一、管材1．钢管：一般用镀锌钢管、无缝钢管、铸铁管。见书上表1-1让学生知道钢管的公称直径（接近内径）、壁厚等参数DN15、DN20（壁厚为2.75mm）、DN25（壁厚为3.25mm）等（一般最大为DN150（壁厚为4.5mm））Ф108×42．塑料管：现在已较少使用。3．铝塑复合管：施工方便、连接采用专用配件，有一定的强度和承压能力。4．铜管：高级建筑使用。上述三种管材的规格与镀锌钢管一样，只是注明管材。二、管件1．钢管管件见书上P6图1-5主要有管箍、活接头、弯头、三通、四通、变径、丝堵。2．塑料管、铝塑复合管和铜管管件基本与钢管相同。三、附属配件（注意安装方向）1．球形阀：常用于洗涤盆、污水盆、盥洗槽；2．旋塞阀：常用于压力较小的给水系统；3．鸭嘴式、角式、长脖式盥洗龙头：一般有加混水器和不加混水器的两种。4．截止阀：阻力较大，调节流量。5．闸阀：一般起关、断作用，阻力小；6．止回阀：使水只能向一个方向流动；7．浮球阀：可以实现自动给水和自动关闭；8．电动阀、电磁阀：前者可以实现电驱可调给水，后者实现电驱自动开关。四、水表（注意安装方向）1．流速式水表原理：流速式水表是给水系统最常用的计量表，它根据管径一定时，水流速度与流量成正比的原理，通过一系列联动齿轮传递，带动水表指针行走计量。2．水表的分类①旋翼式水表：翼轮转轴与水流方向垂直，故阻力大，常用于小口径计量的管道；②螺翼式水表：螺轮转轴与水流方向一致，故阻力小，常用于大口径流量计量的管道；此外，复合式水表是旋翼式水表与螺翼式水表组合，适用于流量变化大的计量。流速式水表有干式和湿式两种，湿式水表计量准确，适合于水中不含杂质的管道，否则降低精度和寿命。水表的性能参数有：流通能力、特性流量、最大流量、额定流量、最小流量、灵敏度等。（了解）水表的误差，一般允许在±2%左右。§1—3建筑给水管道布置、敷设和安装一、给水管道布置1．引入管布置①引入管宜从建筑物用水量最大处引入；②如果建筑不允许间断供水，应设两条引入管，且由城市管网不同侧引入；（见书上P9图1-11，1-12）③引入管采用直埋，采取防腐措施，深度在当地冰冻线以下；④引入管穿越建筑外墙，应采取适当措施，如加套管、预留孔洞等。2．室内给水管网布置主要有以下系统形式①下行上给式；（应用最广）②上行下给式；（上边设有水箱的给水方式）③环状式；（保证不间断供水的方式，如消防要求）④中分式。（一般用于上下分区的给水方式）参考书上P10图1-13二、给水管道敷设根据建筑物性质和美观要求主要有以下两种形式：①明装；②暗装。见书上P10图1-14——各种管道...
