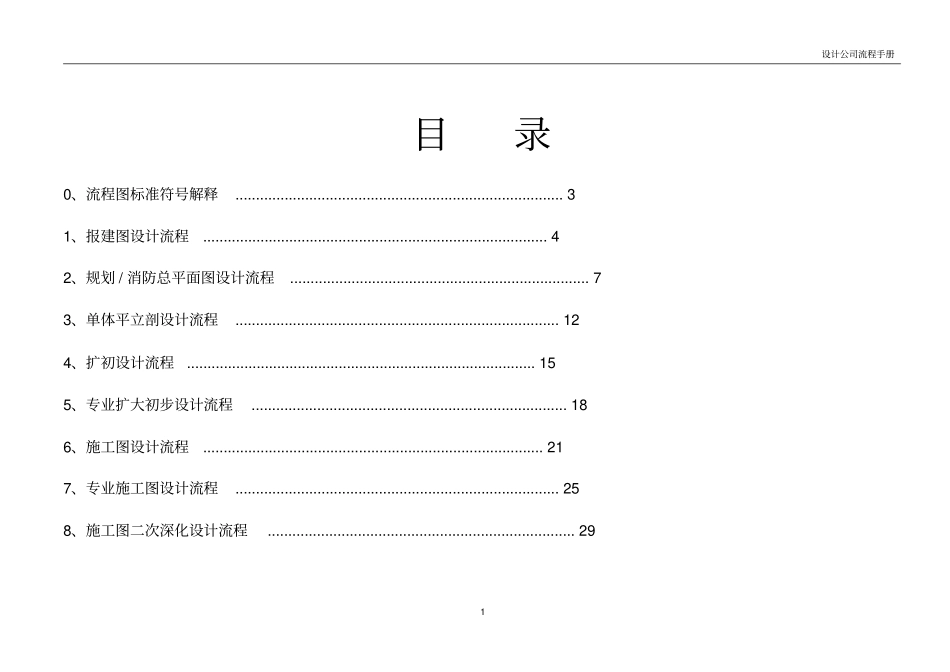

设计公司流程手册1目录0、流程图标准符号解释................................................................................31、报建图设计流程....................................................................................42、规划/消防总平面图设计流程.........................................................................73、单体平立剖设计流程...............................................................................124、扩初设计流程.....................................................................................155、专业扩大初步设计流程.............................................................................186、施工图设计流程...................................................................................217、专业施工图设计流程...............................................................................258、施工图二次深化设计流程...........................................................................29设计公司流程手册2设计公司流程手册30、流程图标准符号解释标准符号解释标准符号解释表示流程开始表示流程结束表示流程工作环节的序号表示流动线“不交叉”的含义表示流程动作涉及的部门表示流程动作或信息的流动方表示流程工作环节表示判断过程表示流程关键控制环节表示环节所支持的主要文件和信息表示环节所产生的重要成果和信息结束12设计公司审核开始设计公司流程手册41、报建图设计流程XX设计流程规范手册流程编号：FANSI20110705版本号：1.0流程名称——报建图设计流程（Ⅰ类）编制人：审核人：1.1适用范围适用范围本流程适用XX设计需要进行单体/专业报建设计的项目。1.2流程的目标实现报建设计的“规范、安全、经济”。保证报建设计阶段设计部门与相关业务部门之间协调的流畅性。1.3流程的时间跨度54个工作日1.4流程的负责部门（岗位）主推部门（岗位）：设计公司协助部门（岗位）：工程管理中心、开发中心，项目部（公司）1.5流程涉及的相关制度《设计管理办法》《工程管理办法》设计公司流程手册51.6报建图设计流程图设计公司流程手册6报建图设计流程图职能审查单位开发中心广大设计院设计公司1.总平面设及流程2.单体平立剖设计流程是否符合相关专业技术要求按照相关初审意见修改设计文件资料审定、盖章修改报建文件不通过结束报建成果文件图纸变更文件1234675是8专业技术审查取得相关证照建筑规划许可证消防设计合格证等归档开始相关资料1.通过版文本资料2.电子文档（与文本一致）3.职能部门批文否送审通过1.7流程导读设计公司流程手册7序号工作步骤负责部门（岗位）工作内容工作标准工作时限输出文档与信息1单体/专业报建设计流程设计公司按流程进行建筑、结构、水、电、暖通专业报建图设计详见专业报建图设计流程导读。30天报建图文档2是否满足相关规范要求XX院判断是否满足出图要求以XX院总工审图要点为把握重点。0判断结果信息3按XX初审意见修改图纸设计公司按XX初审意见修改图纸按初审意见修改图纸，并密切与审图总工联系，确保图纸能顺利通过审定。2天修改报建图4审定、盖章设计公司提交施工图给XX设计院专业负责人审定并盖出图章报建图须达到报建图设计深度，符合国家相关规范规定及地方规范规。文档按要求提供给开发，并整理好电子版本文件。5天报建成果文件5专业技术审查开发中心/设计公司提供报建图纸给开发中心图纸按要求输出打印，并随时准备解答相关专业问题。10天相关意见或证照6修改图纸设计公司/开发中心根据专业审查中心的意见修改报建图纸各专业设计人员需按审查中心专家意见及国家相关规范修改图纸。当专家意见与公司利益冲突时，专业设计人员应通知开发中心经办人与审查中心协调，使公司的利益最大化。3天报建文本修改成果7出图、归档设计公司根据施工图审查中心的意见修改施工图纸归档图纸通过版本电子图需与纸质文档一致。职能部门批文等。3天施工图8取得相关证照开发中心取得相关证照以开发中心是否取得相关证照为依据。1天建筑规划许可...
