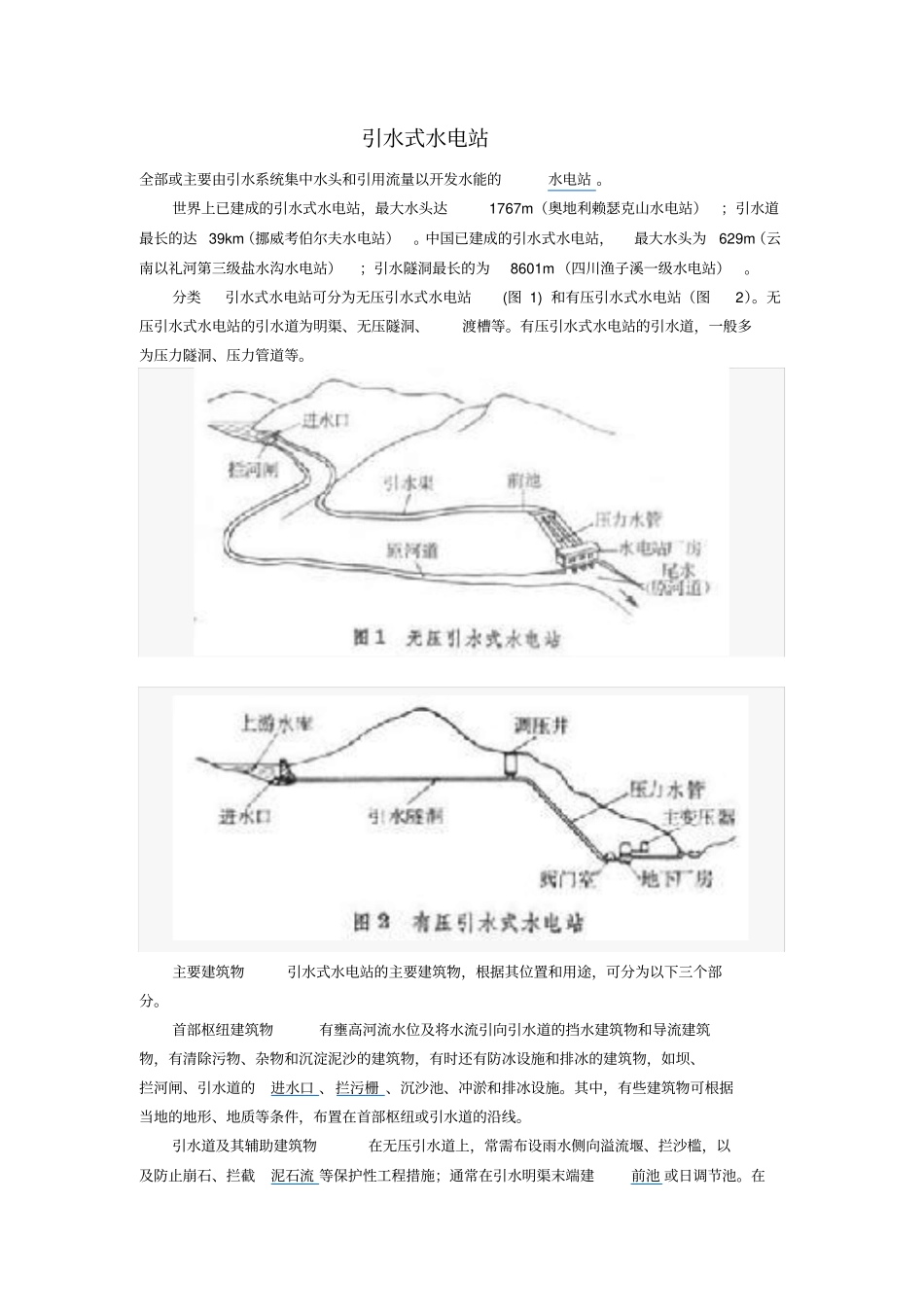

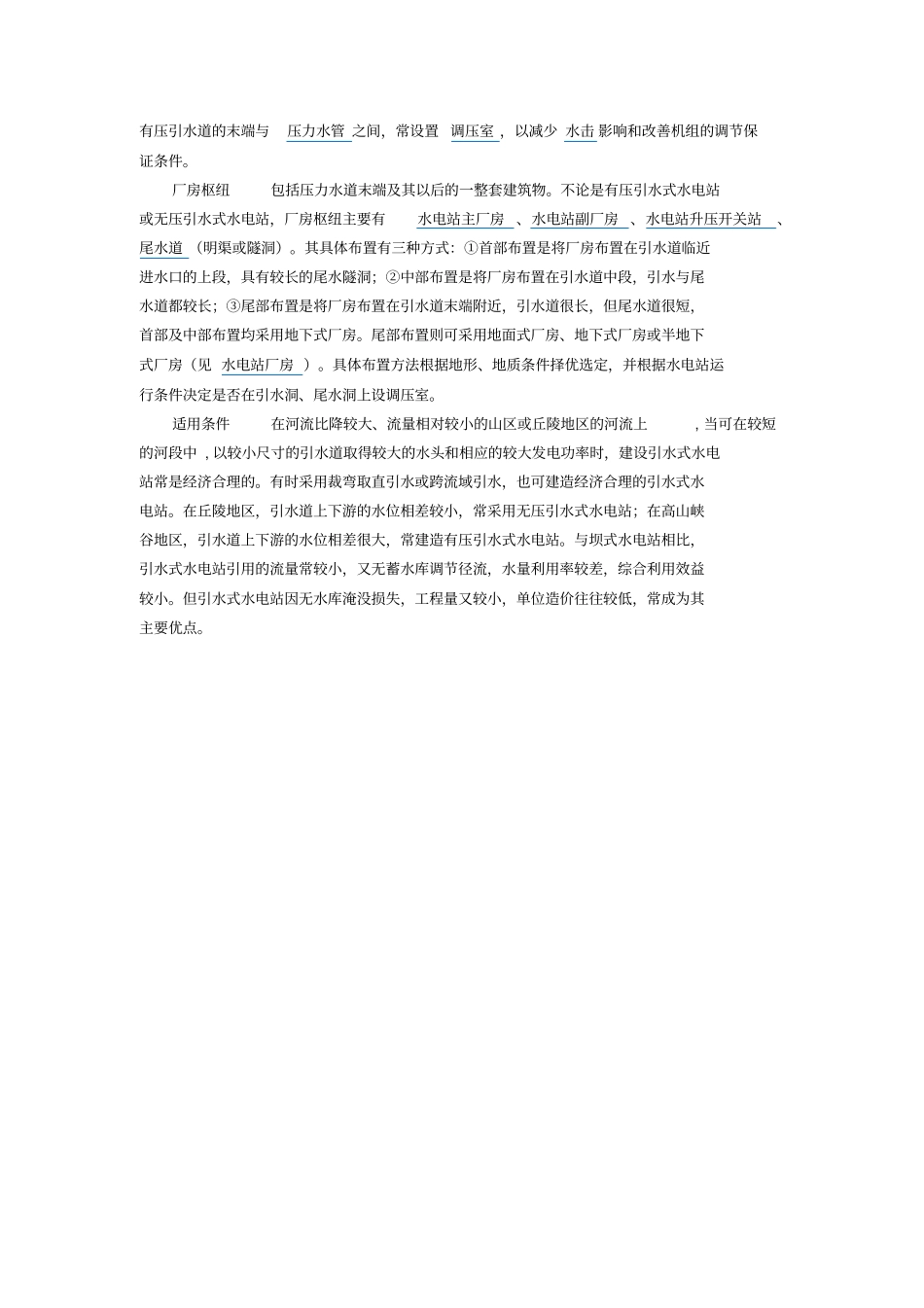

引水式水电站全部或主要由引水系统集中水头和引用流量以开发水能的水电站。世界上已建成的引水式水电站，最大水头达1767m（奥地利赖瑟克山水电站）；引水道最长的达39km（挪威考伯尔夫水电站）。中国已建成的引水式水电站，最大水头为629m（云南以礼河第三级盐水沟水电站）；引水隧洞最长的为8601m（四川渔子溪一级水电站）。分类引水式水电站可分为无压引水式水电站(图1)和有压引水式水电站（图2）。无压引水式水电站的引水道为明渠、无压隧洞、渡槽等。有压引水式水电站的引水道，一般多为压力隧洞、压力管道等。主要建筑物引水式水电站的主要建筑物，根据其位置和用途，可分为以下三个部分。首部枢纽建筑物有壅高河流水位及将水流引向引水道的挡水建筑物和导流建筑物，有清除污物、杂物和沉淀泥沙的建筑物，有时还有防冰设施和排冰的建筑物，如坝、拦河闸、引水道的进水口、拦污栅、沉沙池、冲淤和排冰设施。其中，有些建筑物可根据当地的地形、地质等条件，布置在首部枢纽或引水道的沿线。引水道及其辅助建筑物在无压引水道上，常需布设雨水侧向溢流堰、拦沙槛，以及防止崩石、拦截泥石流等保护性工程措施；通常在引水明渠末端建前池或日调节池。在有压引水道的末端与压力水管之间，常设置调压室，以减少水击影响和改善机组的调节保证条件。厂房枢纽包括压力水道末端及其以后的一整套建筑物。不论是有压引水式水电站或无压引水式水电站，厂房枢纽主要有水电站主厂房、水电站副厂房、水电站升压开关站、尾水道（明渠或隧洞）。其具体布置有三种方式：①首部布置是将厂房布置在引水道临近进水口的上段，具有较长的尾水隧洞；②中部布置是将厂房布置在引水道中段，引水与尾水道都较长；③尾部布置是将厂房布置在引水道末端附近，引水道很长，但尾水道很短，首部及中部布置均采用地下式厂房。尾部布置则可采用地面式厂房、地下式厂房或半地下式厂房（见水电站厂房）。具体布置方法根据地形、地质条件择优选定，并根据水电站运行条件决定是否在引水洞、尾水洞上设调压室。适用条件在河流比降较大、流量相对较小的山区或丘陵地区的河流上,当可在较短的河段中,以较小尺寸的引水道取得较大的水头和相应的较大发电功率时，建设引水式水电站常是经济合理的。有时采用裁弯取直引水或跨流域引水，也可建造经济合理的引水式水电站。在丘陵地区，引水道上下游的水位相差较小，常采用无压引水式水电站；在高山峡谷地区，引水道上下游的水位相差很大，常建造有压引水式水电站。与坝式水电站相比，引水式水电站引用的流量常较小，又无蓄水库调节径流，水量利用率较差，综合利用效益较小。但引水式水电站因无水库淹没损失，工程量又较小，单位造价往往较低，常成为其主要优点。
