天桥拆除与还建与方案VIP免费

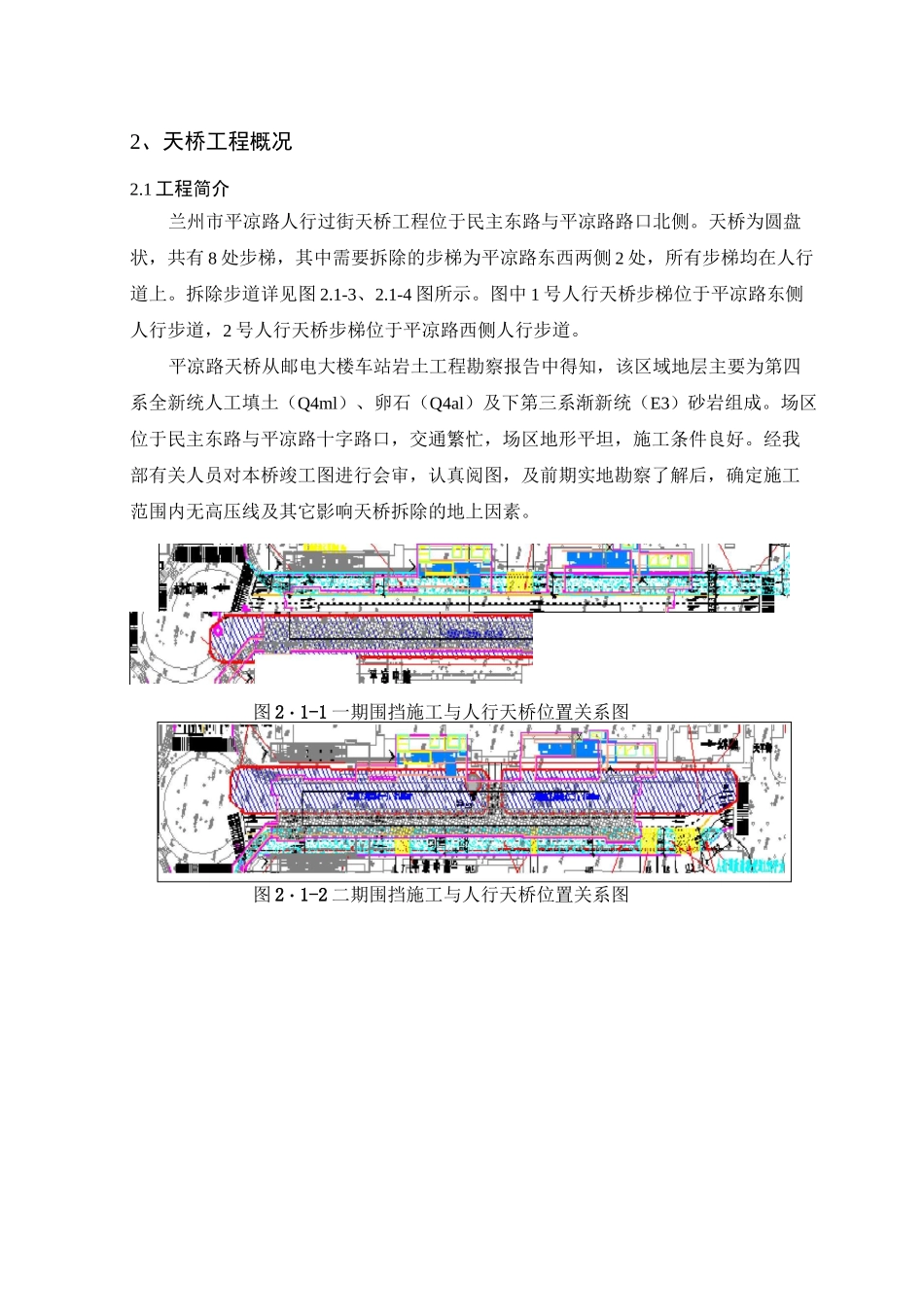

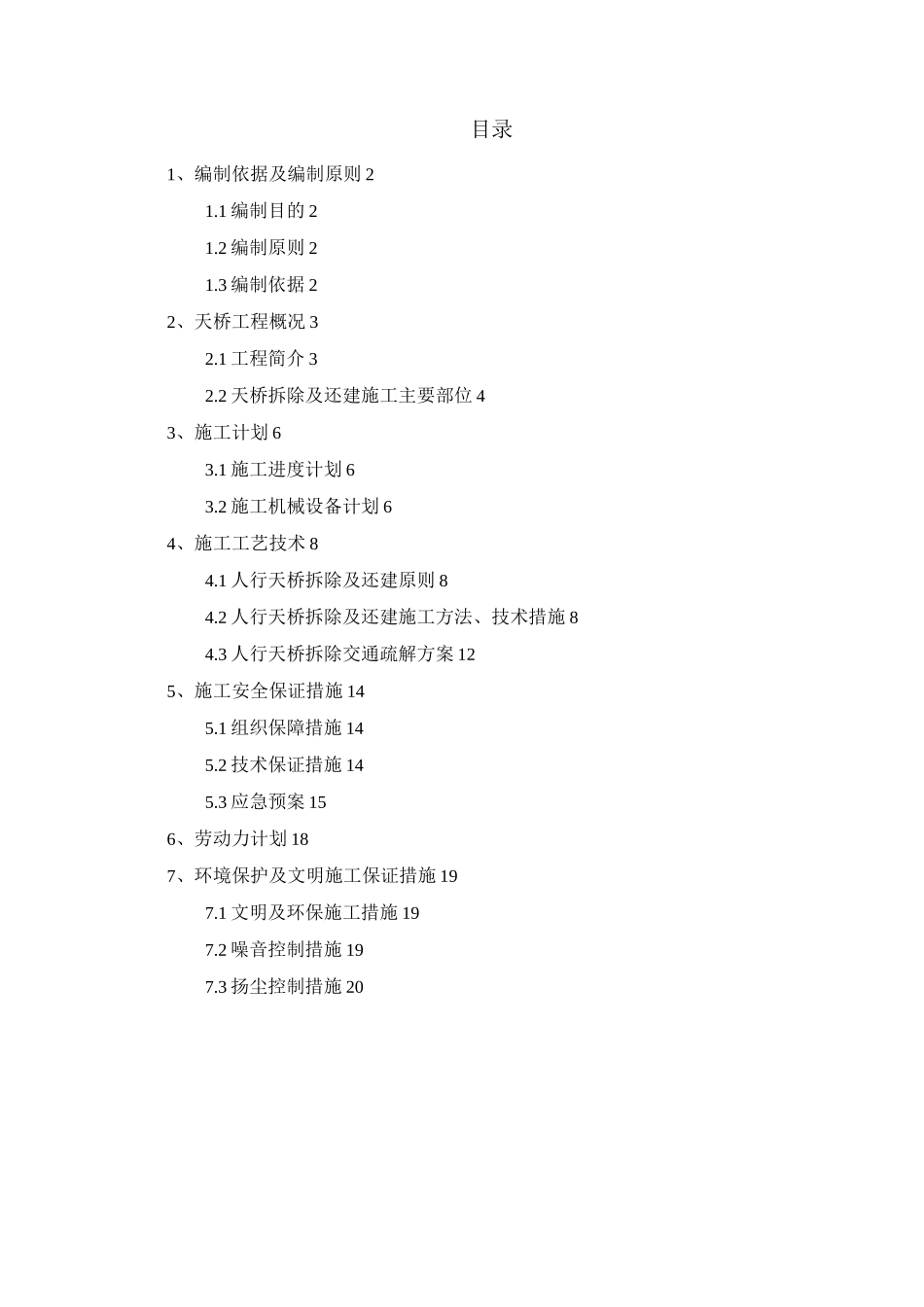

目录1、编制依据及编制原则21.1编制目的21.2编制原则21.3编制依据22、天桥工程概况32.1工程简介32.2天桥拆除及还建施工主要部位43、施工计划63.1施工进度计划63.2施工机械设备计划64、施工工艺技术84.1人行天桥拆除及还建原则84.2人行天桥拆除及还建施工方法、技术措施84.3人行天桥拆除交通疏解方案125、施工安全保证措施145.1组织保障措施145.2技术保证措施145.3应急预案156、劳动力计划187、环境保护及文明施工保证措施197.1文明及环保施工措施197.2噪音控制措施197.3扬尘控制措施201、编制依据及编制原则1.1编制目的1、组织和指导平凉路人行天桥拆除还建施工；2、确保平凉路人行天桥拆除还建施工安全。1.2编制原则1、确保工期、安全目标的实现，合理配置人力、物力及技术力量；2、科学合理地安排拆除吊装工序，组织连续均衡，紧凑有序的施工。1.3编制依据1、《城市道路设计规范》(CJJ37-2012)；2、《城市人行天桥与人行地道技术规范》(CJJ69-95)；3、《城市桥梁设计规范》(CJJ11-93)；4、《起重机械安全作规程》(GB6067-2010)；5、《建筑机械使用安全技术规范》(JGJ33-2012)；6、《建筑施工高处作业安全技术规范》(JGJ80-91)；7、《建筑拆除工程安全技术规范》(JGJ147-2004)；8、《钢结构工程施工质量验收规范》(GB50205-2001)；9、《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)；10、兰州市平凉路人行过街天桥工程竣工图；11、《兰州市轨道交通2号线一期工程邮电大楼站人行天桥踏步拆除协议》12、本工程特点、施工现场实际情况、施工环境、施工条件和自然条件；14、ISO9001国际标准化质量管理体系有关文件；2、天桥工程概况2.1工程简介兰州市平凉路人行过街天桥工程位于民主东路与平凉路路口北侧。天桥为圆盘状，共有8处步梯，其中需要拆除的步梯为平凉路东西两侧2处，所有步梯均在人行道上。拆除步道详见图2.1-3、2.1-4图所示。图中1号人行天桥步梯位于平凉路东侧人行步道，2号人行天桥步梯位于平凉路西侧人行步道。平凉路天桥从邮电大楼车站岩土工程勘察报告中得知，该区域地层主要为第四系全新统人工填土（Q4ml）、卵石（Q4al）及下第三系渐新统（E3）砂岩组成。场区位于民主东路与平凉路十字路口，交通繁忙，场区地形平坦，施工条件良好。经我部有关人员对本桥竣工图进行会审，认真阅图，及前期实地勘察了解后，确定施工范围内无高压线及其它影响天桥拆除的地上因素。图2・1-1一期围挡施工与人行天桥位置关系图图2・1-2二期围挡施工与人行天桥位置关系图图2.1-3远景人行天桥拆除示意图图2.1-4近景人行天桥拆除示意图2.2天桥拆除及还建施工主要部位1、邮电大楼站天桥梯道拆除部位示意见图2.2-1、图2.2-2,图2・2-1人行天桥平面图基坑距离1号人行天桥步梯桥墩基础分别为7.13m、15.37m；距离2号人行天桥步梯桥墩基础分别为6.47m、14.9m。基坑距离人行天桥主桥平面距离为12.25m。距离柱桥墩分别为15.75m、15.24m。图2・2-2人行天桥断面图天桥共需拆除及还建2道步梯（踏步为钢筋混凝土，下部为钢结构箱梁），1个桥墩基础（钢筋混凝土），1个接地踏步基础（钢筋混凝土）、1个桥墩立柱（钢筋混凝土），其中桥墩高分别为2m、5m;直径分别为0.6m、0.7m。接地踏步基础埋深1.3m、桥墩基础埋深1.8m。3、施工计划为确保平凉路人行天桥施工进度计划和工期安排得以顺利实现，天桥步梯拆除时，我部将安排责任心强、技术过硬、类似工程施工经验丰富、精于管理的骨干人员组建精干高效的项目指挥机构及专业化的施工作业队伍，实现靠前指挥，专业化施工作业。3.1施工进度计划人行天桥拆除工期表3.1-1施工部位工期施工时间拆除护栏2016.07.25〜2016.07.273天破除天桥人行步道混凝土2016.07.28〜2016.08.15天切割天桥步道钢结构并吊运2016.08.2〜2016.08.43天破除桩基础外运，平整清理场地2016.08.5〜2016.08.95天人行天桥拆除工期表3.1-2施工部位工期施工时间桩基础开挖，支模浇筑桥墩及基础2018.12.7〜2017.12.137天人行天桥步梯钢结构吊装焊接2018.12.14〜2018.12.165天人行天桥步梯刚劲混凝土绑扎、支模、浇筑2016.12.17〜2018.12.237天人行天桥步梯安装护栏，清理场地2016.12.24...
