弱电系统机房装修设计方案及介绍讲解VIP免费

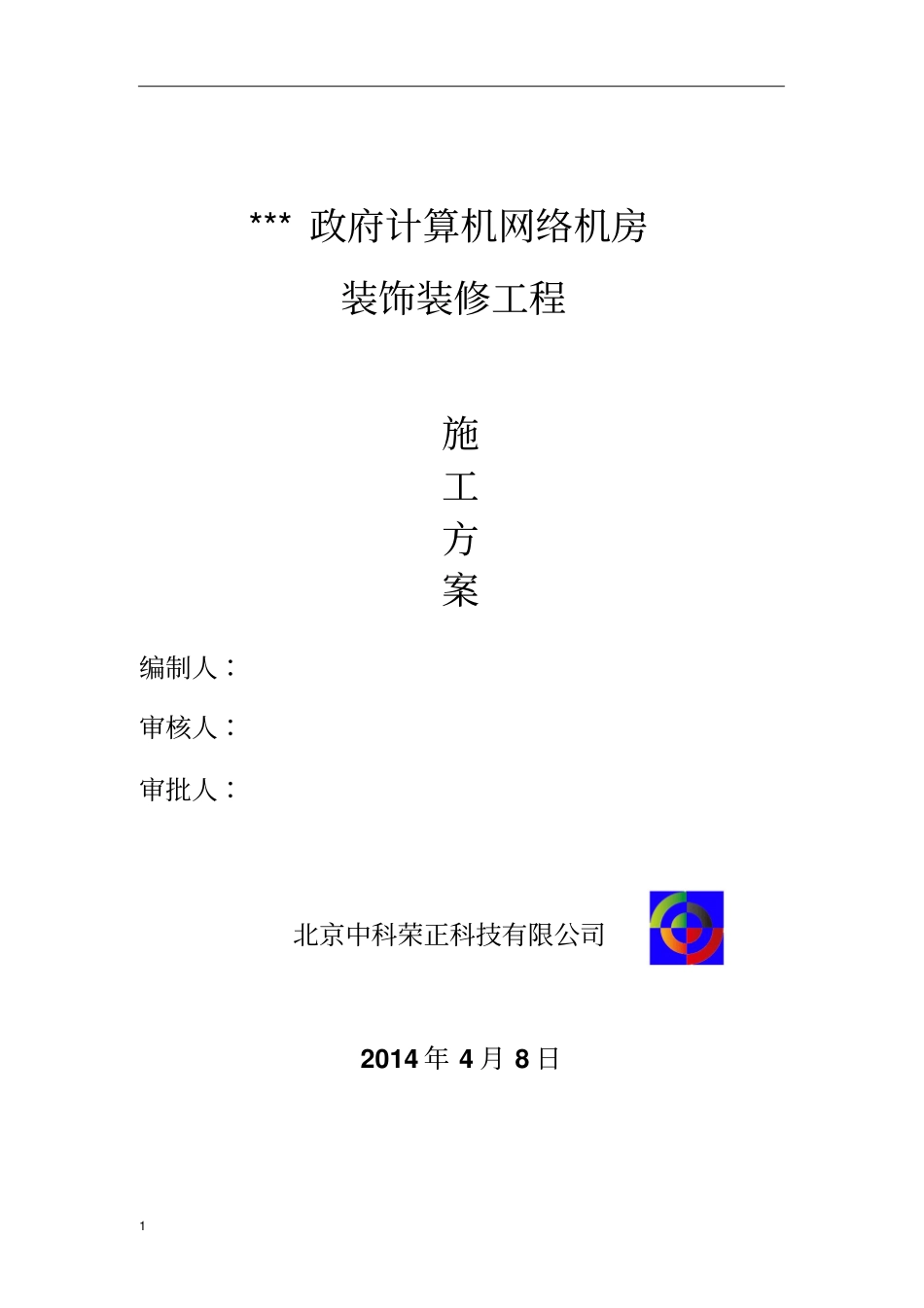

1***政府计算机网络机房装饰装修工程施工方案编制人∶审核人∶审批人∶北京中科荣正科技有限公司2014年4月8日***政府计算机网络机房工程装饰装修施工方案北京中科荣正科技有限公司1目录一概述.............................................................................................21工程概况....................................................................................22改造目标....................................................................................23设计依据....................................................................................24设计思想....................................................................................3二机房工程装修系统........................................................................51机房装修设计要求....................................................................52装修设计方案............................................................................5三机房供配电系统............................................................................91机房内用电插座......................................................................102照明系统..................................................................................11四防雷、静电防护及屏蔽系统......................................................121防雷器分级保护原理..............................................................122电源防雷部分安装..................................................................123等电位接地..............................................................................134机房接地系统及地网系统......................................................135机房静电防护系统（静电散流网）......................................14***政府计算机网络机房工程装饰装修施工方案北京中科荣正科技有限公司2一概述1工程概况1）、工程简介随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、防静电、防火、防雷电等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。本项目为***政府计算机网络机房装饰装修工程，机房装修总面积约为**㎡，总体布置见平面布置图。2）、工程范围装饰装修工程机房供配电机房防雷接地保护系统综合布线系统2改造目标建设一个计算机网络系统稳定可靠运行的环境，以满足计算机等微电子设备和工作人员对温度、湿度、洁净度、电磁场强度、屏蔽、防漏、电源质量、振动、接地和安全保卫等要求。3设计依据1)国标GB/T50314-2000《智能建筑设计规范》2)EIA/TIA568《工业标准及国际商务建筑布线标准》3)国标GB50057-94《建筑物防雷设计规范》（2000年版）4)国标YD2011-93《微波站防雷与接地设计规范》5)国标YD5078-98《通信工程电源系统防雷技术规定6)国标IEC1312《雷电电磁脉冲的保护》***政府计算机网络机房工程装饰装修施工方案北京中科荣正科技有限公司37)国标99D562《建筑物防雷设施安装图集》8)国标GB7450-87《电子设备雷击保护导则》9)国标GB2887-2000《电子计算机场地通用规范》10)国标GB9361-1988《计算站场地安全要求》11)国标GB50174-1993《电子计算机机房设计规范》12)国标GB50222-1995《建筑内部装修设计防火规范》13)国标GBJ45-1987《建筑设计防火规范》14)国标GB6650-1986《计算机机房用活动地板技术条件》15)国标GB50054-1995《低压配电设计规范》16)国标GBJ54-1983《低压配电装置及线路设计规范》17)国标GB50052-1995《供配电系统设计规范》18)SJ/30003-1993《计算机...
