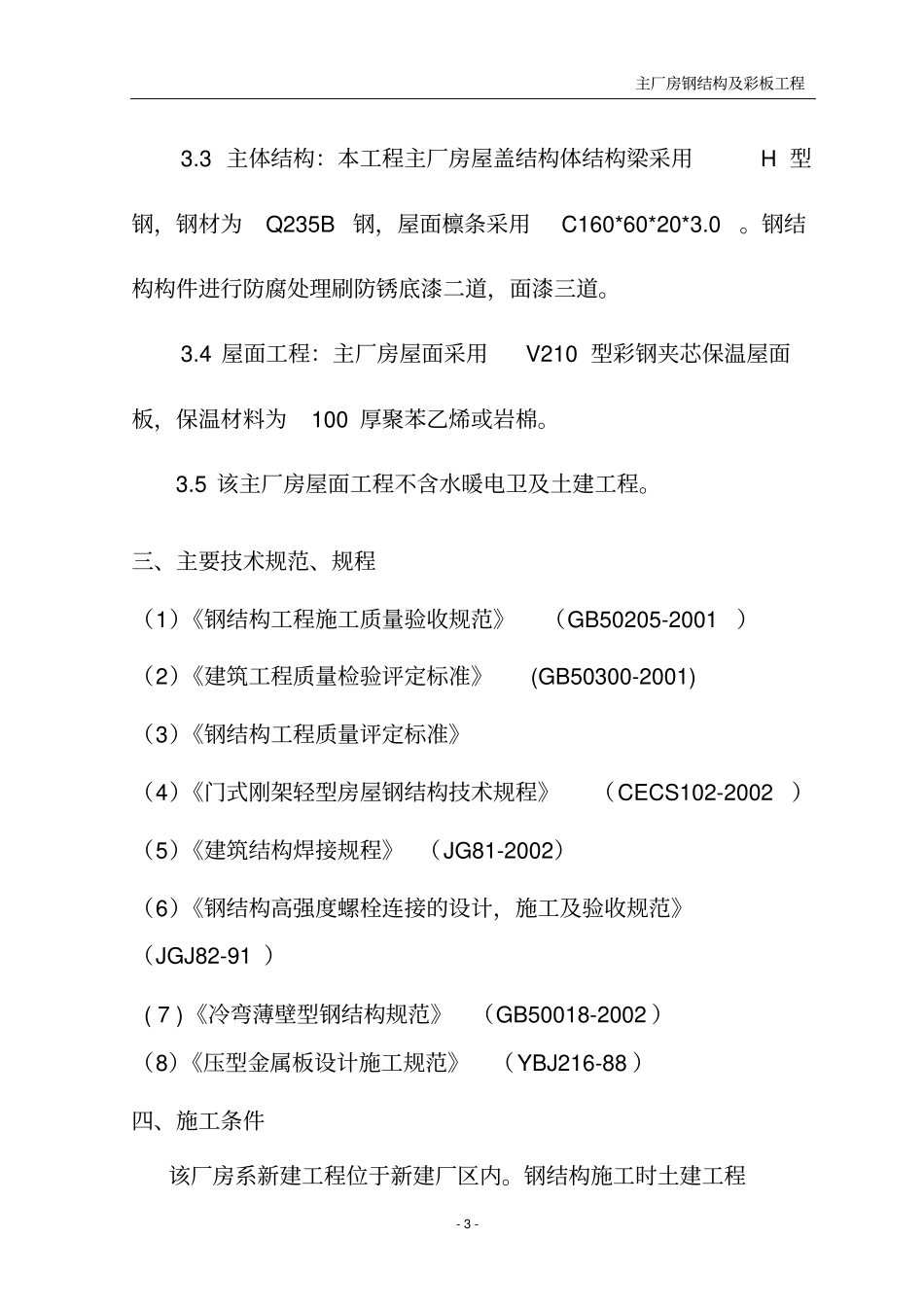

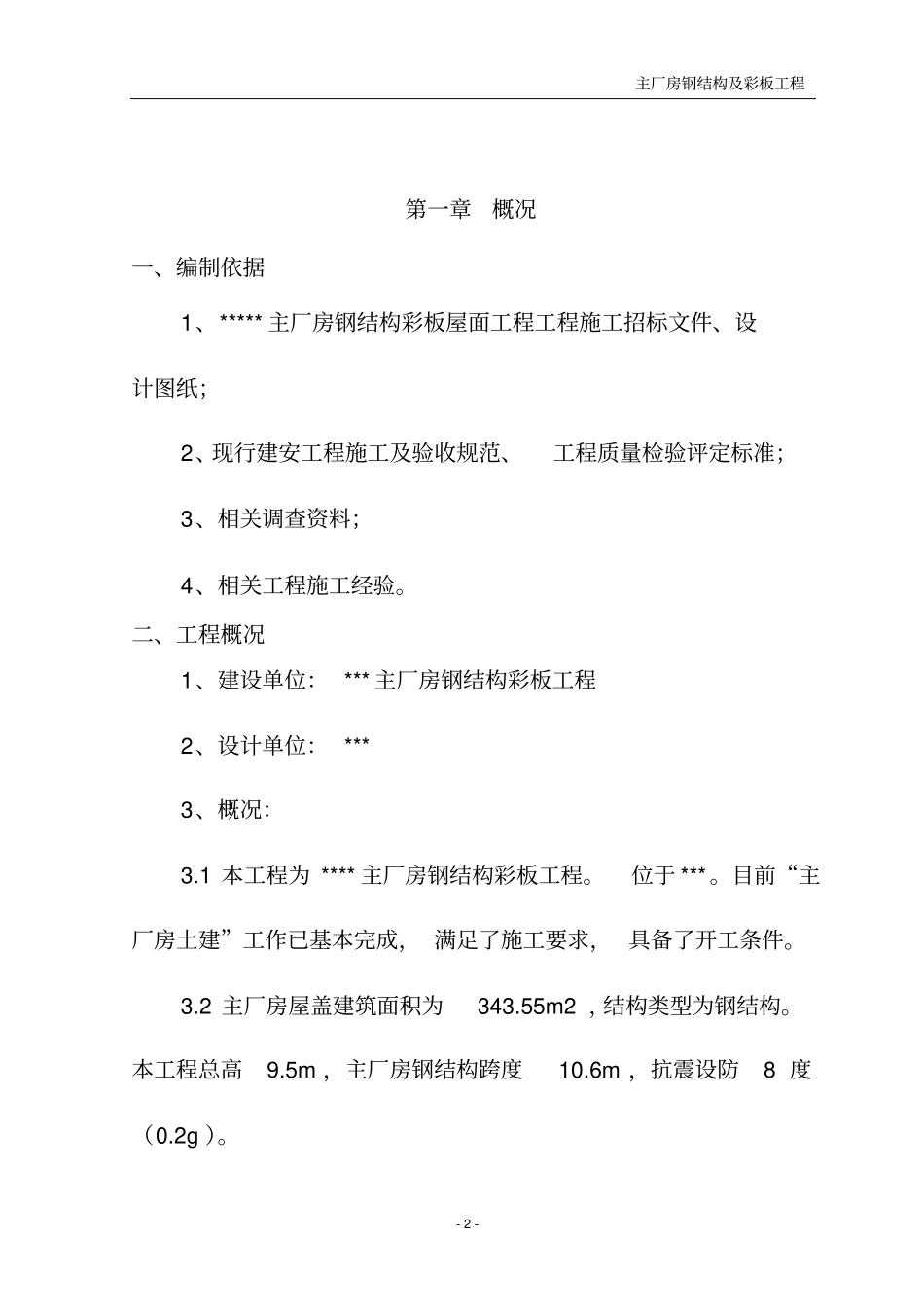

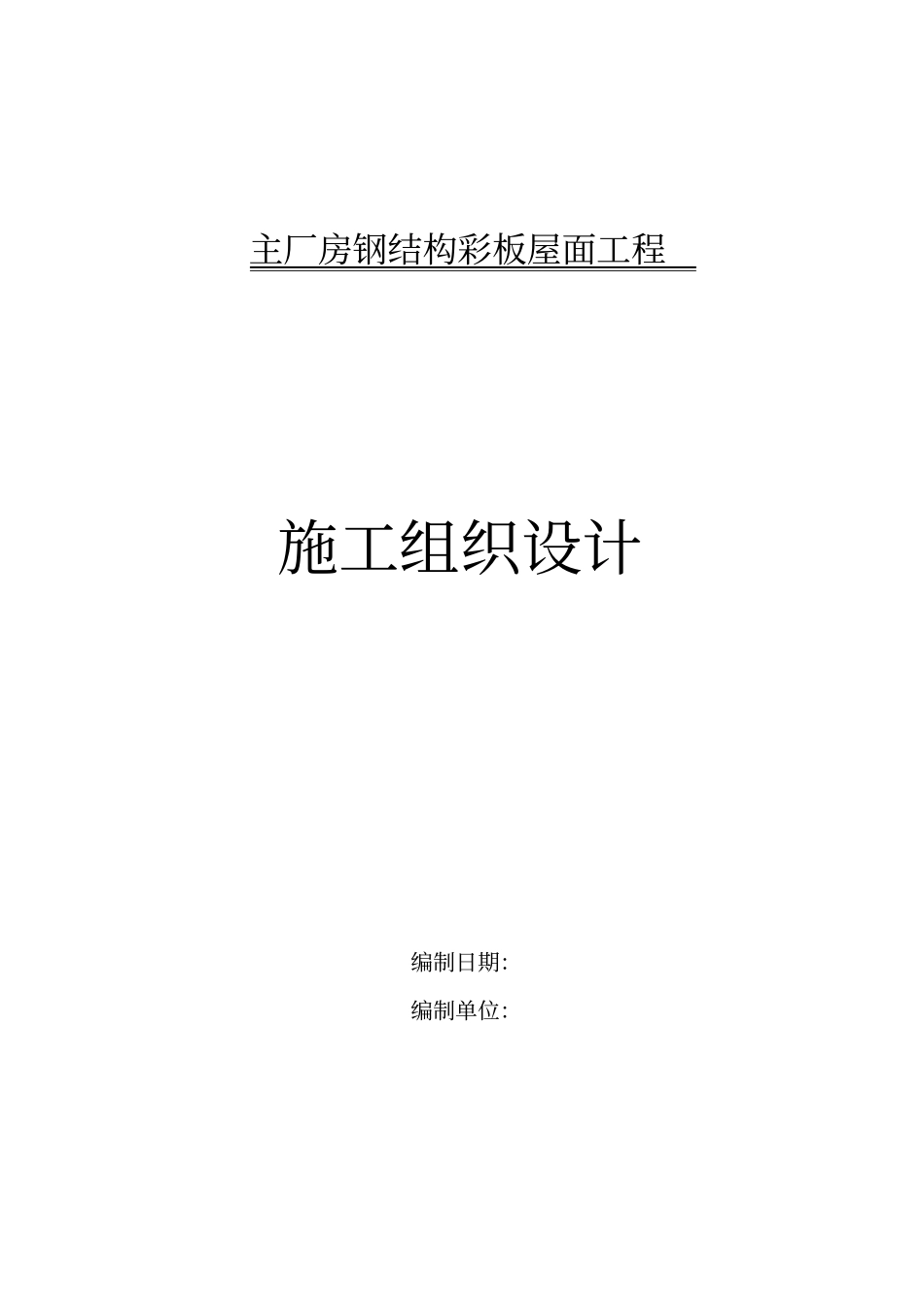

主厂房钢结构彩板屋面工程施工组织设计编制日期：编制单位：主厂房钢结构及彩板工程-2-第一章概况一、编制依据1、*****主厂房钢结构彩板屋面工程工程施工招标文件、设计图纸；2、现行建安工程施工及验收规范、工程质量检验评定标准；3、相关调查资料；4、相关工程施工经验。二、工程概况1、建设单位：***主厂房钢结构彩板工程2、设计单位：***3、概况：3.1本工程为****主厂房钢结构彩板工程。位于***。目前“主厂房土建”工作已基本完成，满足了施工要求，具备了开工条件。3.2主厂房屋盖建筑面积为343.55m2，结构类型为钢结构。本工程总高9.5m，主厂房钢结构跨度10.6m，抗震设防8度（0.2g）。主厂房钢结构及彩板工程-3-3.3主体结构：本工程主厂房屋盖结构体结构梁采用H型钢，钢材为Q235B钢，屋面檩条采用C160*60*20*3.0。钢结构构件进行防腐处理刷防锈底漆二道，面漆三道。3.4屋面工程：主厂房屋面采用V210型彩钢夹芯保温屋面板，保温材料为100厚聚苯乙烯或岩棉。3.5该主厂房屋面工程不含水暖电卫及土建工程。三、主要技术规范、规程（1）《钢结构工程施工质量验收规范》（GB50205-2001）（2）《建筑工程质量检验评定标准》(GB50300-2001)（3）《钢结构工程质量评定标准》（4）《门式刚架轻型房屋钢结构技术规程》（CECS102-2002）（5）《建筑结构焊接规程》（JG81-2002）（6）《钢结构高强度螺栓连接的设计，施工及验收规范》（JGJ82-91）(7)《冷弯薄壁型钢结构规范》（GB50018-2002）（8）《压型金属板设计施工规范》（YBJ216-88）四、施工条件该厂房系新建工程位于新建厂区内。钢结构施工时土建工程主厂房钢结构及彩板工程-4-均完工，必须加强现场施工工序的合理安排及制定切实可行的成平保护措施，按流水作业的方式组织施工。现场不再进行构建加工所有的构配件及半成品构件均在公司加工厂内加工完成，现场只是材料对方和安装。五、工程特点（1）本工程结构单一仅涉及钢结构及彩钢屋面。（2）钢结构构件制作必须在场内完成，增加运输工作量。（3）钢结构施工时土建已竣工必须加强成品保护措施。主厂房钢结构及彩板工程-5-第二章主要工程数量根据业主提供的图纸计算工程量，整理汇总主要工程数量如下:序号工程项目单位数量备注一钢结构及屋面1钢屋面梁t4.0922钢檩条t3.1353钢支撑t0.1694钢系杆t0.8125拉条t0.146彩板屋面m2406.697彩板屋面m264.55主厂房钢结构及彩板工程-6-主厂房钢结构及彩板工程-7-第三章施工组织及进度安排一、施工组织机构框图及主要施工管理人员表1、施工组织机构框图公司总负责：项目经理：技术负责人：施工员：安全员：质量员：机械员：预算员：材料员：主厂房钢结构及彩板工程-8-2、主要施工管理人员表拟在本工程投入的主要管理人员表（姓名、主要资历及承担过的项目另见招标文件）序号拟任职务姓名职称主要资历及承担过的项目1项目总负责2项目经理3技术负责人4质量员5施工员6施工员7安全员8材料员9预算员二、施工队伍部署及任务划分根据本工程特点，拟设个项目队，工作布置及任务划分为：钢构项目队：负责钢构件的制作、安装，以及屋面等项目的制作、安装工作（工厂制作加工时项目部人员为配合作业）。三、、主要施工机具及劳动力配备主厂房钢结构及彩板工程-9-1、主要施工机具配备表（不含工用具）序号设备名称单位数量备注1直条火焰切割机台1加工厂2H钢组立机台1加工厂3龙门焊机台1加工厂4翼缘矫正机台1加工厂5端头切割机台1加工厂7开坡口机台4加工厂9剪板机台1加工厂10摇臂钻台2加工厂12磁力钻台4加工厂13交流焊机台6加工厂、现场15气体保护焊机台2加工厂17半自动切割机台2加工厂主厂房钢结构及彩板工程-10-18空气压缩机台2加工厂、现场19车床台1加工厂30C型檩条成型机台1加工厂31喷抛丸机台1加工厂33汽车起重机台2现场53水准仪台2现场54经纬仪台2现场2、主要劳动力配备表根据本工程特点，拟在施工时配备劳动力如下表，并在施工过程中及时予以调整，确保工期进度需要。序号工种人数序号工种人数1电焊工22起重工23钣金工14电工1主厂房钢结构及彩板工程-11-5机钳工16架子工27油漆工48普工6四、工程总体进度安排1、施工进度策划开工前组织现场管理、技术...
