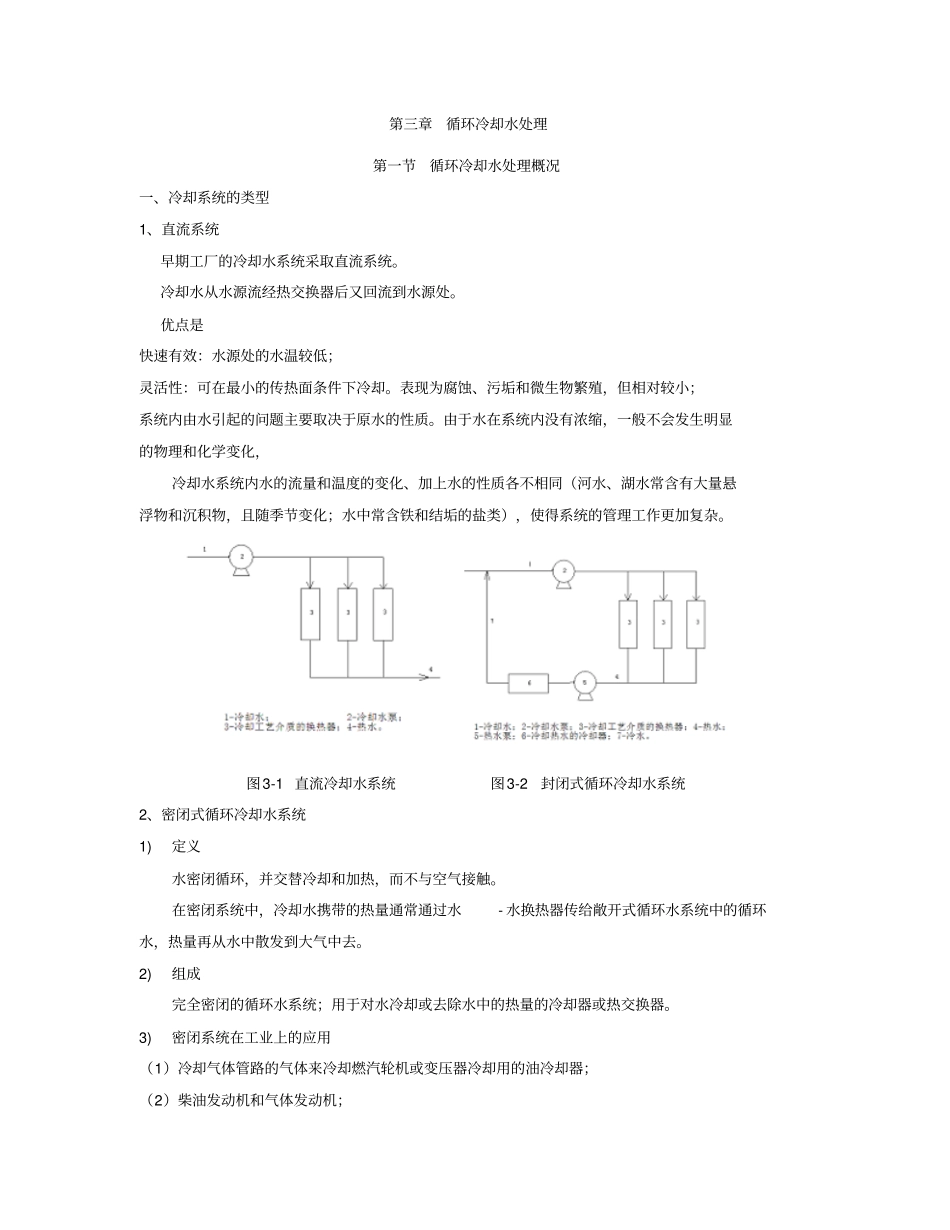

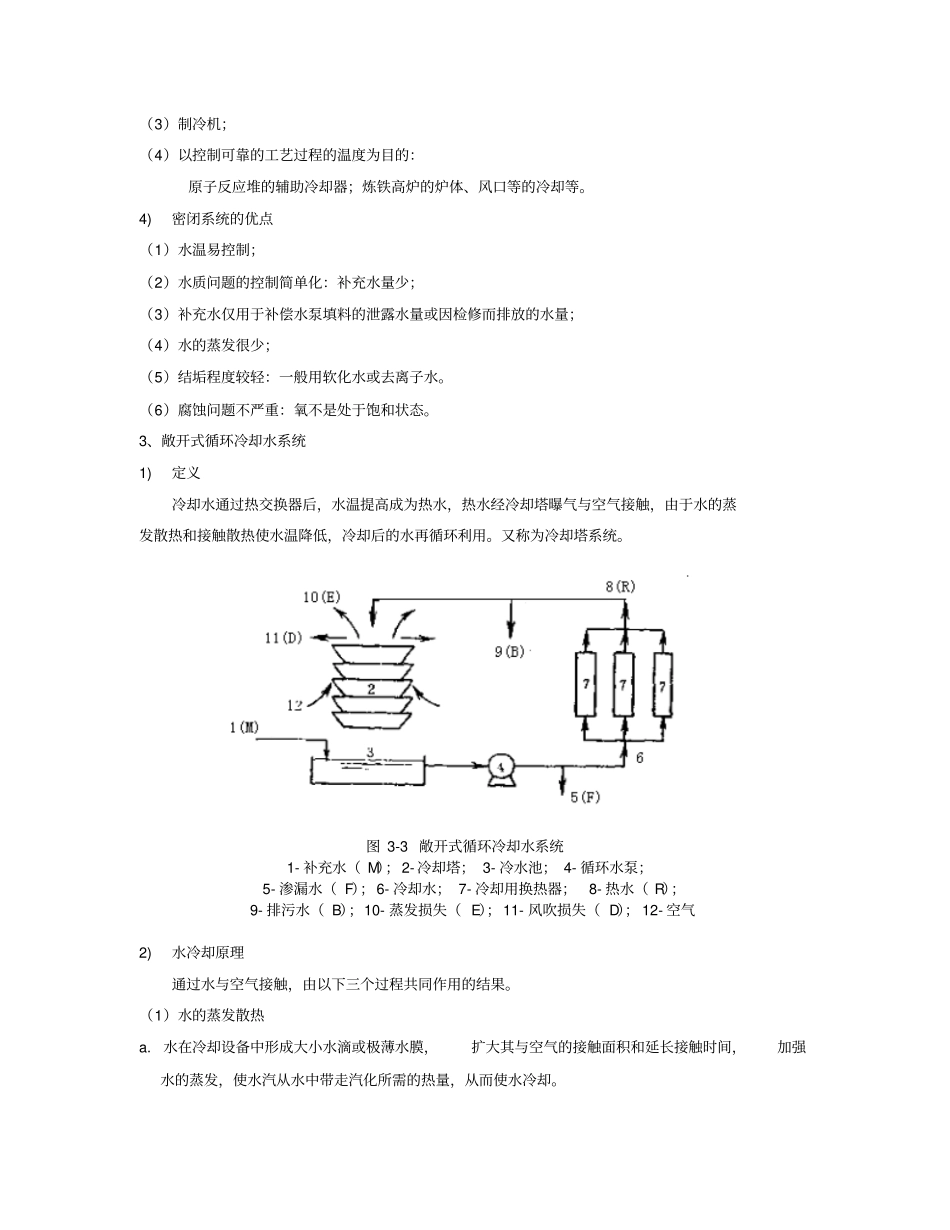

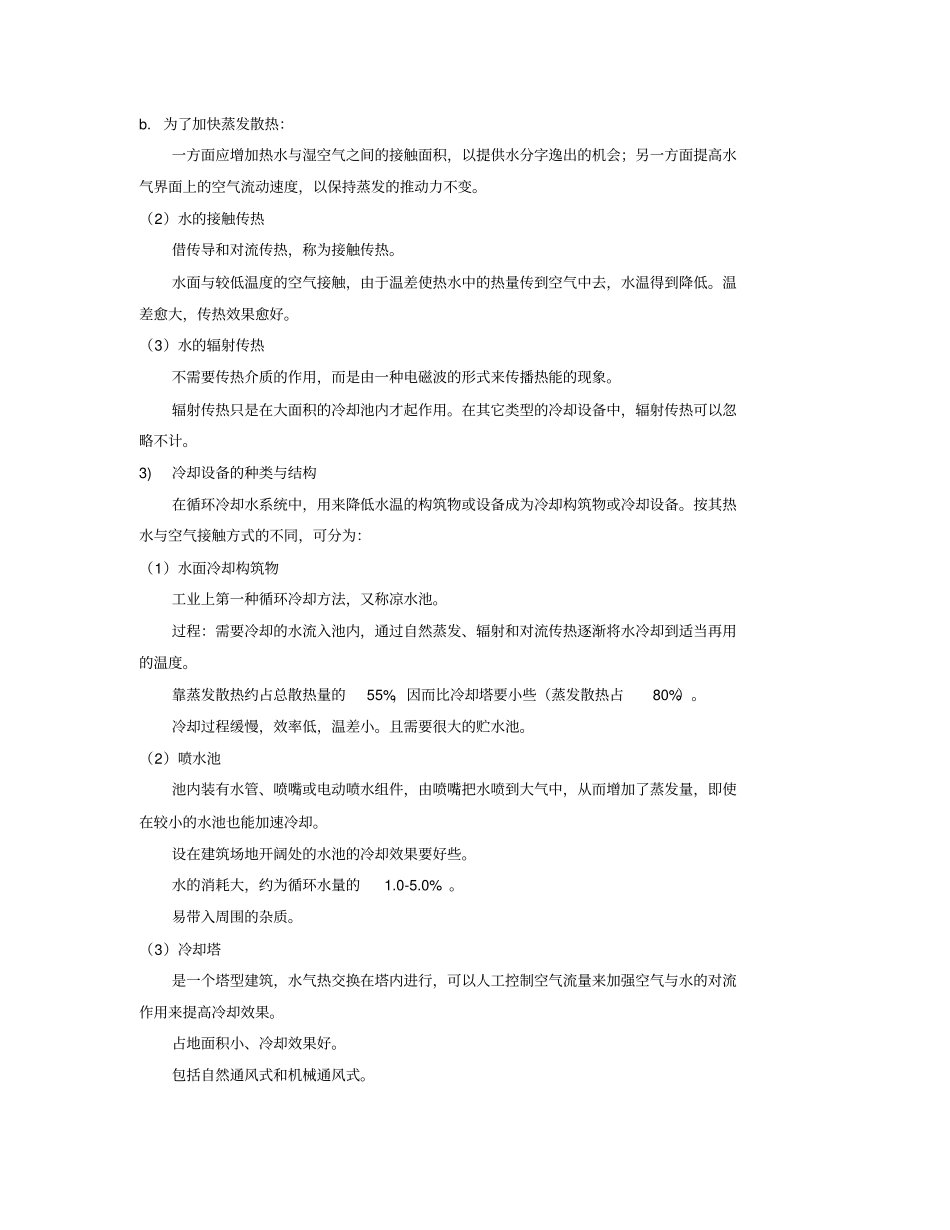

第三章循环冷却水处理第一节循环冷却水处理概况一、冷却系统的类型1、直流系统早期工厂的冷却水系统采取直流系统。冷却水从水源流经热交换器后又回流到水源处。优点是快速有效：水源处的水温较低；灵活性：可在最小的传热面条件下冷却。表现为腐蚀、污垢和微生物繁殖，但相对较小；系统内由水引起的问题主要取决于原水的性质。由于水在系统内没有浓缩，一般不会发生明显的物理和化学变化，冷却水系统内水的流量和温度的变化、加上水的性质各不相同（河水、湖水常含有大量悬浮物和沉积物，且随季节变化；水中常含铁和结垢的盐类），使得系统的管理工作更加复杂。图3-1直流冷却水系统图3-2封闭式循环冷却水系统2、密闭式循环冷却水系统1)定义水密闭循环，并交替冷却和加热，而不与空气接触。在密闭系统中，冷却水携带的热量通常通过水-水换热器传给敞开式循环水系统中的循环水，热量再从水中散发到大气中去。2)组成完全密闭的循环水系统；用于对水冷却或去除水中的热量的冷却器或热交换器。3)密闭系统在工业上的应用（1）冷却气体管路的气体来冷却燃汽轮机或变压器冷却用的油冷却器；（2）柴油发动机和气体发动机；（3）制冷机；（4）以控制可靠的工艺过程的温度为目的：原子反应堆的辅助冷却器；炼铁高炉的炉体、风口等的冷却等。4)密闭系统的优点（1）水温易控制；（2）水质问题的控制简单化：补充水量少；（3）补充水仅用于补偿水泵填料的泄露水量或因检修而排放的水量；（4）水的蒸发很少；（5）结垢程度较轻：一般用软化水或去离子水。（6）腐蚀问题不严重：氧不是处于饱和状态。3、敞开式循环冷却水系统1)定义冷却水通过热交换器后，水温提高成为热水，热水经冷却塔曝气与空气接触，由于水的蒸发散热和接触散热使水温降低，冷却后的水再循环利用。又称为冷却塔系统。图3-3敞开式循环冷却水系统1-补充水（M）；2-冷却塔；3-冷水池；4-循环水泵；5-渗漏水（F）；6-冷却水；7-冷却用换热器；8-热水（R）；9-排污水（B）；10-蒸发损失（E）；11-风吹损失（D）；12-空气2)水冷却原理通过水与空气接触，由以下三个过程共同作用的结果。（1）水的蒸发散热a.水在冷却设备中形成大小水滴或极薄水膜，扩大其与空气的接触面积和延长接触时间，加强水的蒸发，使水汽从水中带走汽化所需的热量，从而使水冷却。b.为了加快蒸发散热：一方面应增加热水与湿空气之间的接触面积，以提供水分字逸出的机会；另一方面提高水气界面上的空气流动速度，以保持蒸发的推动力不变。（2）水的接触传热借传导和对流传热，称为接触传热。水面与较低温度的空气接触，由于温差使热水中的热量传到空气中去，水温得到降低。温差愈大，传热效果愈好。（3）水的辐射传热不需要传热介质的作用，而是由一种电磁波的形式来传播热能的现象。辐射传热只是在大面积的冷却池内才起作用。在其它类型的冷却设备中，辐射传热可以忽略不计。3)冷却设备的种类与结构在循环冷却水系统中，用来降低水温的构筑物或设备成为冷却构筑物或冷却设备。按其热水与空气接触方式的不同，可分为：（1）水面冷却构筑物工业上第一种循环冷却方法，又称凉水池。过程：需要冷却的水流入池内，通过自然蒸发、辐射和对流传热逐渐将水冷却到适当再用的温度。靠蒸发散热约占总散热量的55%，因而比冷却塔要小些（蒸发散热占80%）。冷却过程缓慢，效率低，温差小。且需要很大的贮水池。（2）喷水池池内装有水管、喷嘴或电动喷水组件，由喷嘴把水喷到大气中，从而增加了蒸发量，即使在较小的水池也能加速冷却。设在建筑场地开阔处的水池的冷却效果要好些。水的消耗大，约为循环水量的1.0-5.0%。易带入周围的杂质。（3）冷却塔是一个塔型建筑，水气热交换在塔内进行，可以人工控制空气流量来加强空气与水的对流作用来提高冷却效果。占地面积小、冷却效果好。包括自然通风式和机械通风式。冷却塔包括通风筒、配水系统、淋水装置、通风设备、收水器、集水池等部分。图3-4自然通风冷却塔图3-5机械通风冷却塔1-配水系统；2-填料；3-百叶窗；1-配水系统；2-填料；3-百叶窗；4-集水池；5-空气分配区；6-风筒；4-集水池；5-空气分配区；6-风机；7-热空气和水蒸汽...
