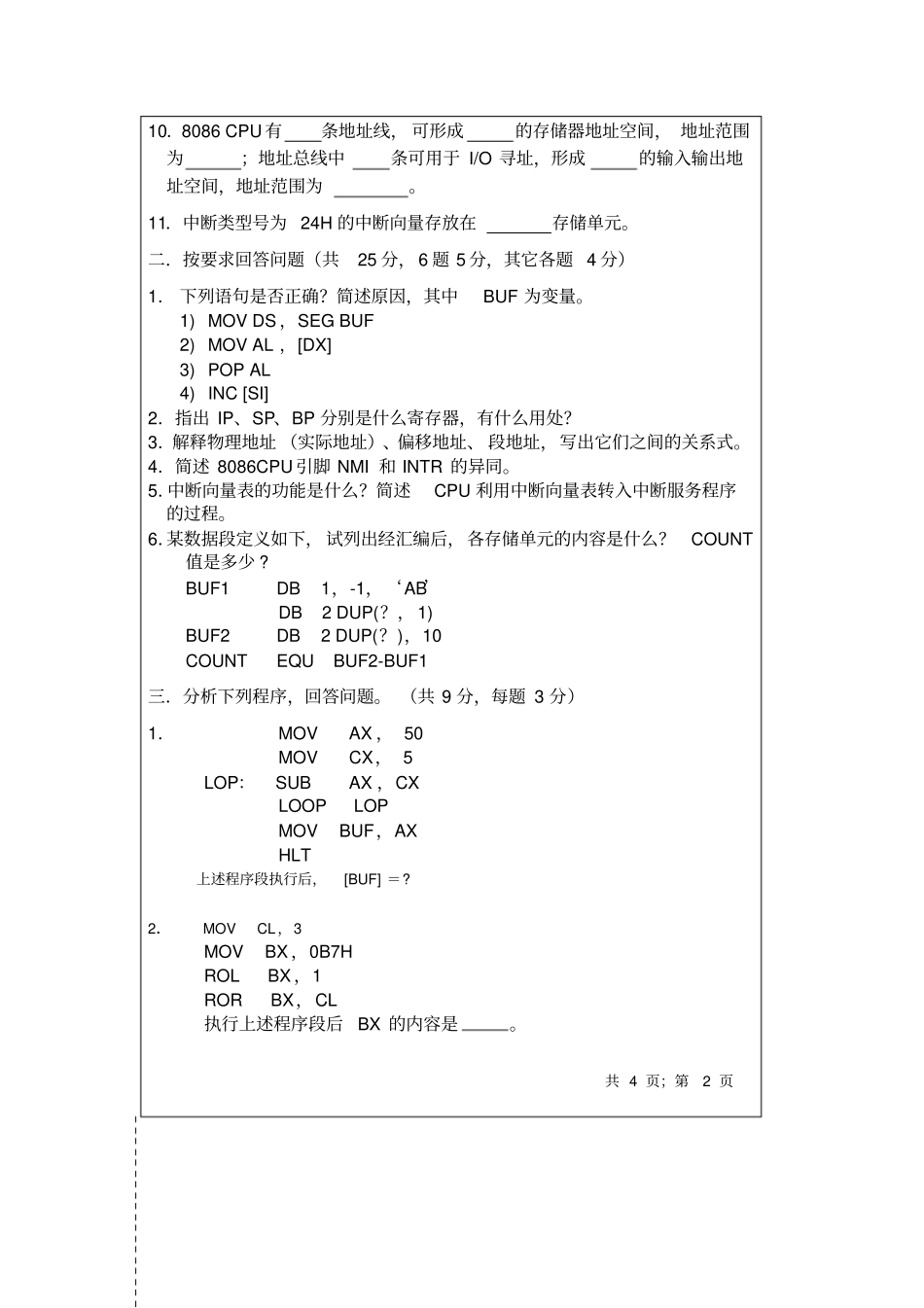

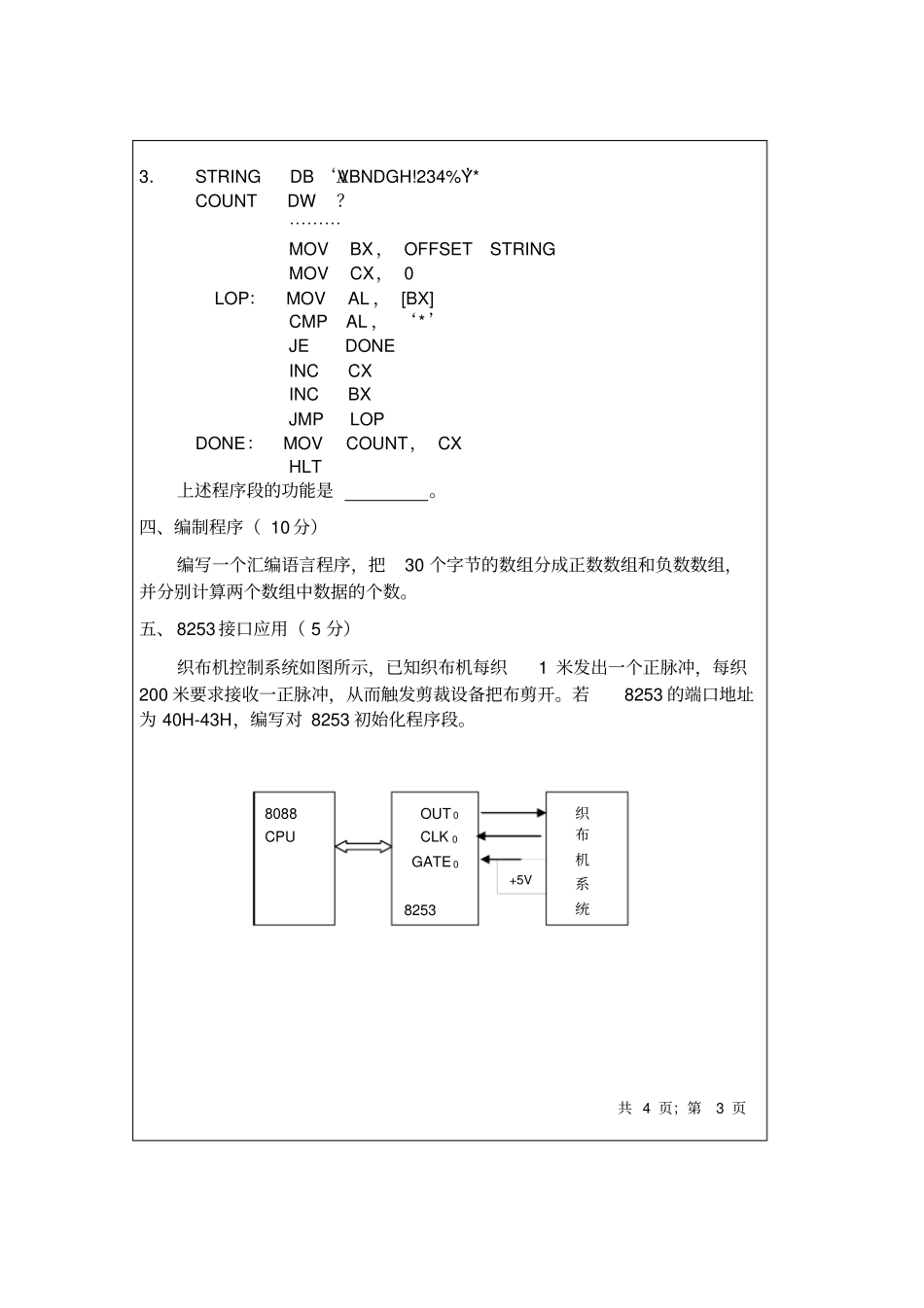

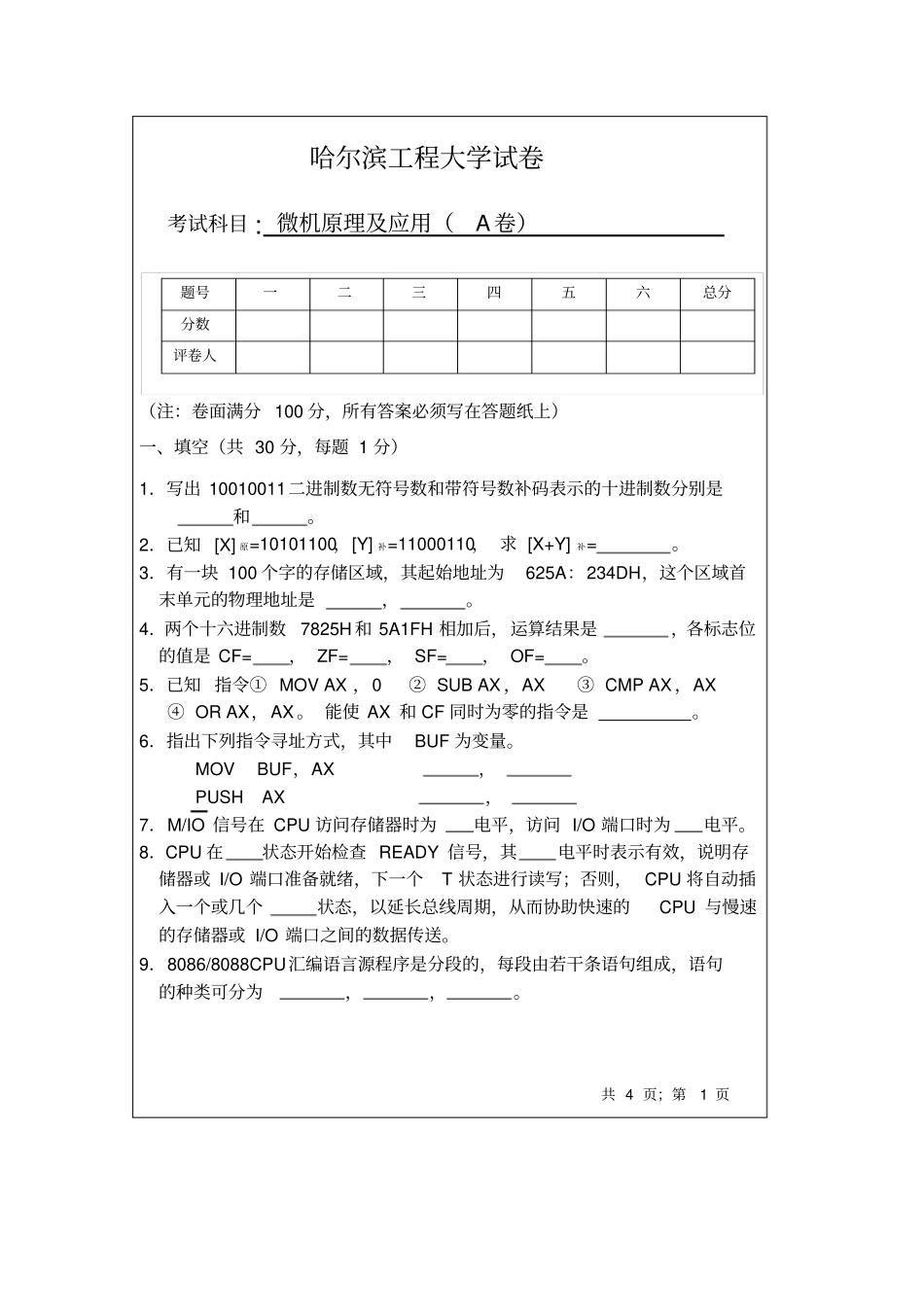

哈尔滨工程大学试卷考试科目:微机原理及应用（A卷）（注：卷面满分100分，所有答案必须写在答题纸上）一、填空（共30分，每题1分）1．写出10010011二进制数无符号数和带符号数补码表示的十进制数分别是和。2．已知[X]原=10101100，[Y]补=11000110，求[X+Y]补=。3．有一块100个字的存储区域，其起始地址为625A：234DH，这个区域首末单元的物理地址是，。4．两个十六进制数7825H和5A1FH相加后，运算结果是，各标志位的值是CF=，ZF=，SF=，OF=。5．已知指令①MOVAX，0②SUBAX，AX③CMPAX，AX④ORAX，AX。能使AX和CF同时为零的指令是。6．指出下列指令寻址方式，其中BUF为变量。MOVBUF，AX，PUSHAX，7．M/IO信号在CPU访问存储器时为电平，访问I/O端口时为电平。8．CPU在状态开始检查READY信号，其电平时表示有效，说明存储器或I/O端口准备就绪，下一个T状态进行读写；否则，CPU将自动插入一个或几个状态，以延长总线周期，从而协助快速的CPU与慢速的存储器或I/O端口之间的数据传送。9．8086/8088CPU汇编语言源程序是分段的，每段由若干条语句组成，语句的种类可分为，，。共4页；第1页题号一二三四五六总分分数评卷人10．8086CPU有条地址线，可形成的存储器地址空间，地址范围为；地址总线中条可用于I/O寻址，形成的输入输出地址空间，地址范围为。11．中断类型号为24H的中断向量存放在存储单元。二．按要求回答问题（共25分，6题5分，其它各题4分）1．下列语句是否正确？简述原因，其中BUF为变量。1)MOVDS，SEGBUF2)MOVAL，[DX]3)POPAL4)INC[SI]2．指出IP、SP、BP分别是什么寄存器，有什么用处？3．解释物理地址（实际地址）、偏移地址、段地址，写出它们之间的关系式。4．简述8086CPU引脚NMI和INTR的异同。5．中断向量表的功能是什么？简述CPU利用中断向量表转入中断服务程序的过程。6．某数据段定义如下，试列出经汇编后，各存储单元的内容是什么？COUNT值是多少?BUF1DB1，-1，‘AB’DB2DUP(？，1)BUF2DB2DUP(？)，10COUNTEQUBUF2-BUF1三．分析下列程序，回答问题。（共9分，每题3分）1．MOVAX，50MOVCX，5LOP：SUBAX，CXLOOPLOPMOVBUF，AXHLT上述程序段执行后，[BUF]＝?2．MOVCL，3MOVBX，0B7HROLBX，1RORBX，CL执行上述程序段后BX的内容是。共4页；第2页3．STRINGDB‘AVBNDGH!234%Y*’COUNTDW？⋯⋯⋯MOVBX，OFFSETSTRINGMOVCX，0LOP：MOVAL，[BX]CMPAL，‘*’JEDONEINCCXINCBXJMPLOPDONE：MOVCOUNT，CXHLT上述程序段的功能是。四、编制程序（10分）编写一个汇编语言程序，把30个字节的数组分成正数数组和负数数组，并分别计算两个数组中数据的个数。五、8253接口应用（5分）织布机控制系统如图所示，已知织布机每织1米发出一个正脉冲，每织200米要求接收一正脉冲，从而触发剪裁设备把布剪开。若8253的端口地址为40H-43H，编写对8253初始化程序段。共4页；第3页+5V8088CPUOUT0CLK0GATE08253织布机系统六、8255接口应用（10分）查询方式打印机接口如图所示，图中的8255A的A口作为输出打印数据口，工作于方式0，PC7引脚作为打印机的数据选通信号STB，由它产生一个负脉冲，将数据线D7-D0上的数据送入打印机，PC2引脚接收打印机的忙状态信号，当打印机在打印某字符时，忙状态信号BUSY为1，此时，CPU不能向8255A输出数据，要等待BUSY信号为低电平无效时，CPU才能再次输出数据到8255A。现要求打印的字符存于缓冲区BUF中，共有500个字符，设8255A的端口地址为80H-83H。利用查询BUSY信号，编写CPU与打印机之间数据交换的程序段（包括8255A初始化）七、存储器扩展（11分）在对存储芯片进行译码寻址时，如果只有部分高位地址参与，这种译码方法被称为部分译码。现有EPROM芯片2732（4KX8位），以及3-8译码器74LS138，各种门电路若干，要求在8088CPU上扩展容量为16KX8EPROM内存，要求采用部分译码，不使用高位地址线A19、A18、A15，选取其中连续、好用又不冲突的一组地址，要求首地址为20000H。请回答：1）2732的芯片地址线、数据线位数是多少？（2分）2）组成16KX8需要2732芯片多少片？（1分）3）写出各芯片的地址范围。（4分）4）画出存储扩展图（要求画出地址线、数据线及控制线的连接）（4...
