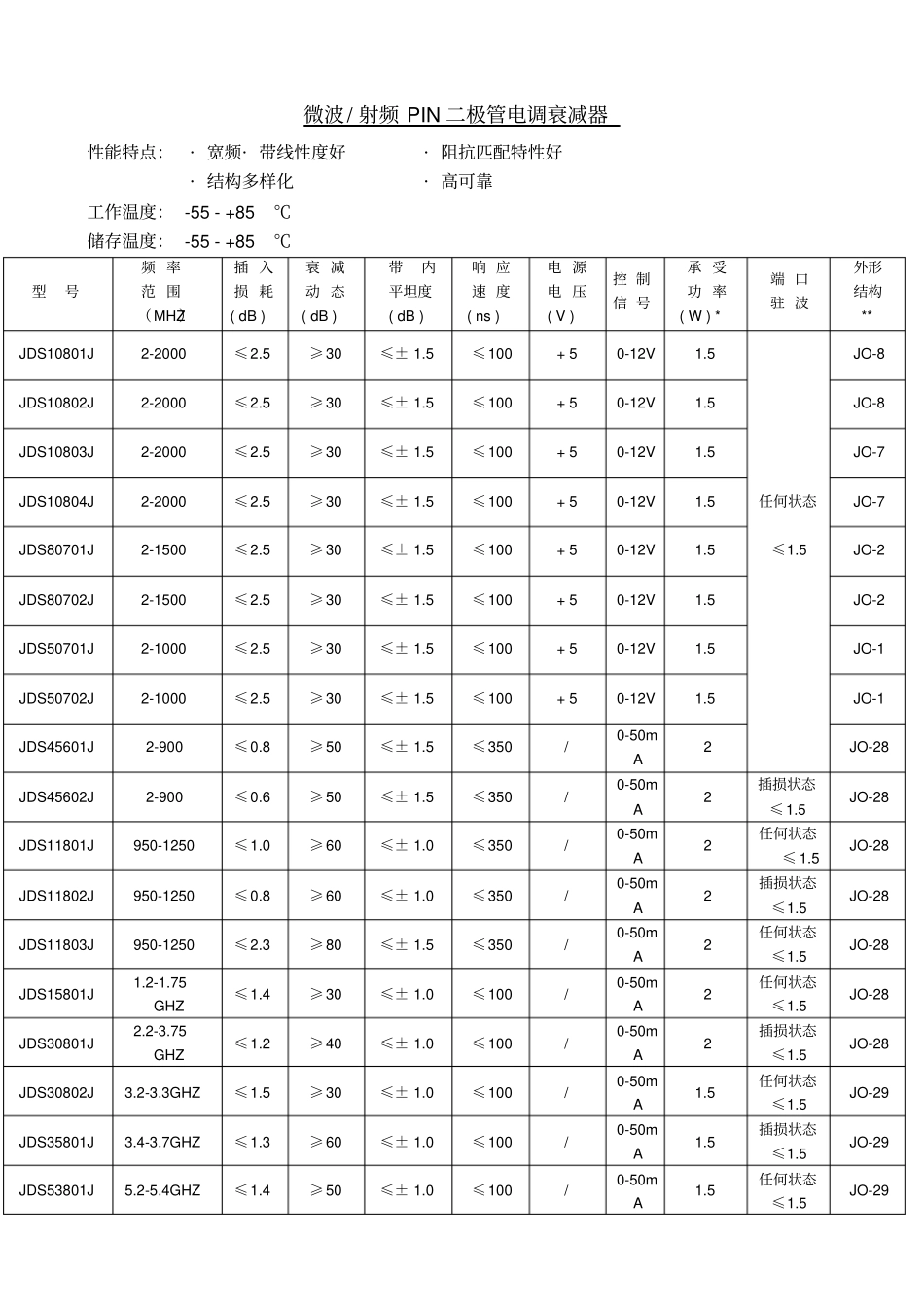

微波╱射频PIN二极管电调衰减器_第1页
1/3

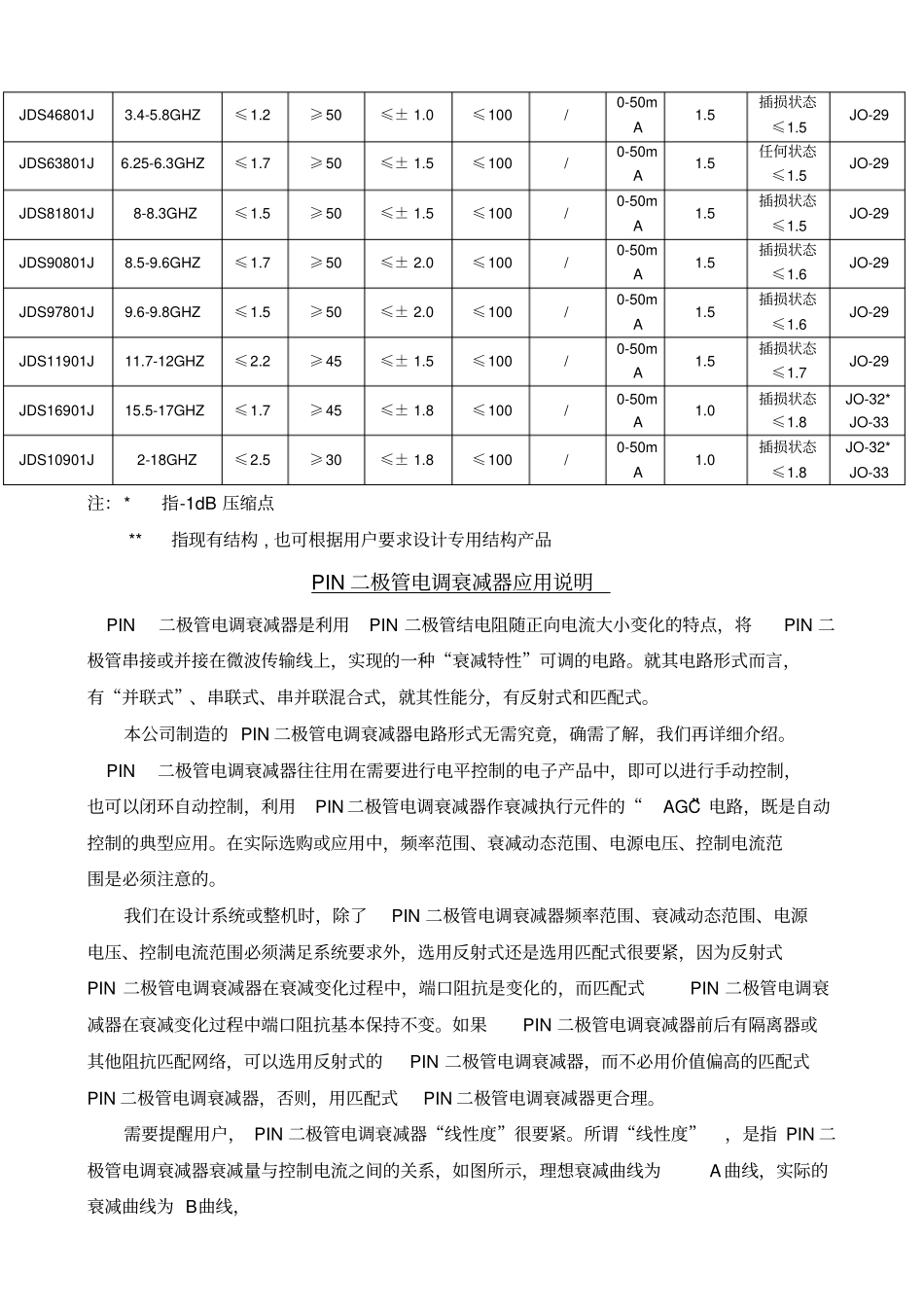

微波╱射频PIN二极管电调衰减器_第2页
2/3

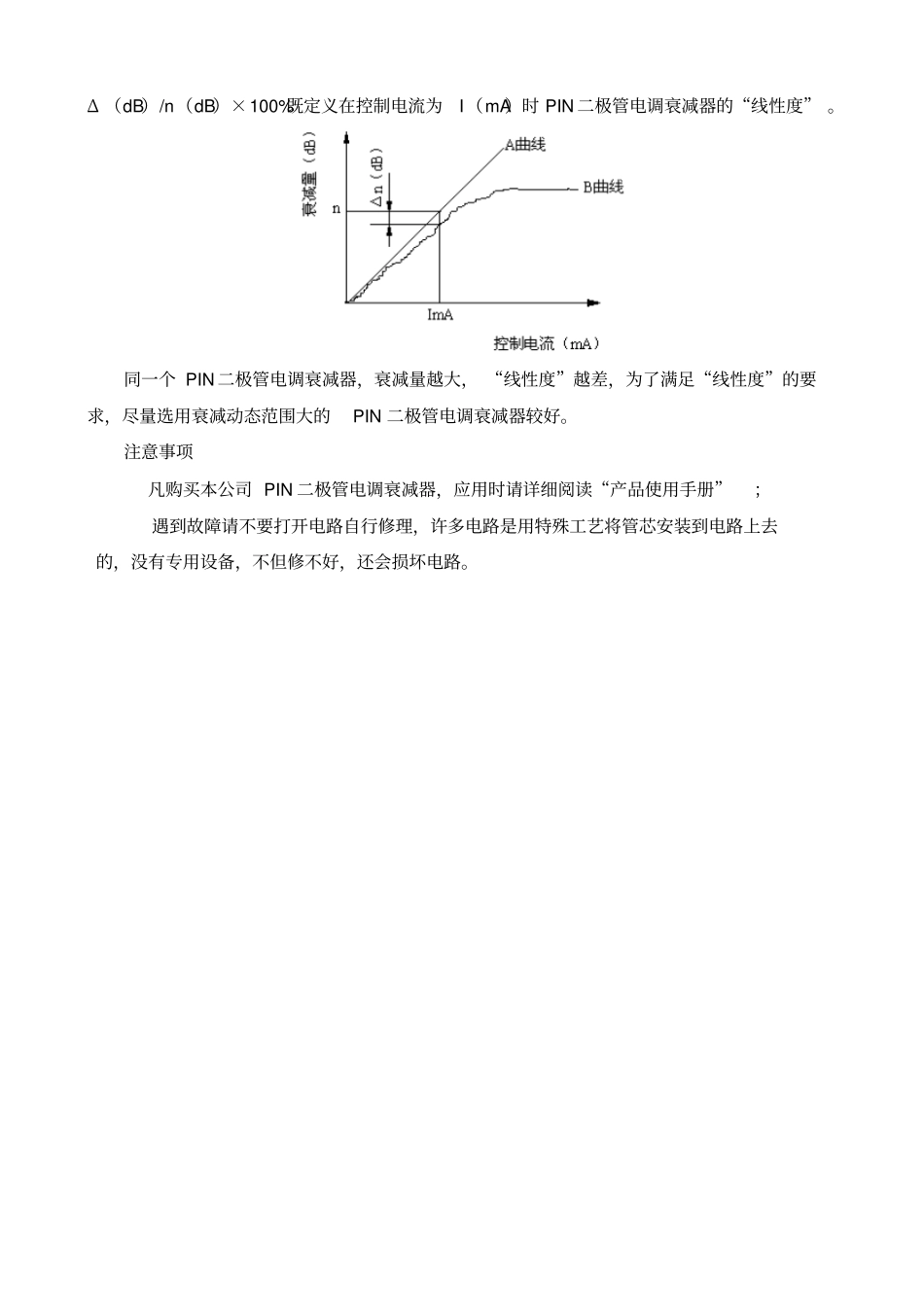

微波╱射频PIN二极管电调衰减器_第3页
3/3
微波/射频PIN二极管电调衰减器性能特点:·宽频·带线性度好·阻抗匹配特性好·结构多样化·高可靠工作温度:-55-+85℃储存温度:-55-+85℃型号频率范围(MHZ)插入损耗(dB)衰减动态(dB)带内平坦度(dB)响应速度(ns)电源电压(V)控制信号承受功率(W)*端口驻波外形结构**JDS10801J2-2000≤2.5≥30≤±1.5≤100+50-12V1.5任何状态≤1.5JO-8JDS10802J2-2000≤2.5≥30≤±1.5≤100+50-12V1.5JO-8JDS10803J2-2000≤2.5≥30≤±1.5≤100+50-12V1.5JO-7JDS10804J2-2000≤2.5≥30≤±1.5≤100+50-12V1.5JO-7JDS80701J2-1500≤2.5≥30≤±1.5≤100+50-12V1.5JO-2JDS80702J2-1500≤2.5≥30≤±1.5≤100+50-12V1.5JO-2JDS50701J2-1000≤2.5≥30≤±1.5≤100+50-12V1.5JO-1JDS50702J2-1000≤2.5≥30≤±1.5≤100+50-12V1.5JO-1JDS45601J2-900≤0.8≥50≤±1.5≤350/0-50mA2JO-28JDS45602J2-900≤0.6≥50≤±1.5≤350/0-50mA2插损状态≤1.5JO-28JDS11801J950-1250≤1.0≥60≤±1.0≤350/0-50mA2任何状态≤1.5JO-28JDS11802J950-1250≤0.8≥60≤±1.0≤350/0-50mA2插损状态≤1.5JO-28JDS11803J950-1250≤2.3≥80≤±1.5≤350/0-50mA2任何状态≤1.5JO-28JDS15801J1.2-1.75GHZ≤1.4≥30≤±1.0≤100/0-50mA2任何状态≤1.5JO-28JDS30801J2.2-3.75GHZ≤1.2≥40≤±1.0≤100/0-50mA2插损状态≤1.5JO-28JDS30802J3.2-3.3GHZ≤1.5≥30≤±1.0≤100/0-50mA1.5任何状态≤1.5JO-29JDS35801J3.4-3.7GHZ≤1.3≥60≤±1.0≤100/0-50mA1.5插损状态≤1.5JO-29JDS53801J5.2-5.4GHZ≤1.4≥50≤±1.0≤100/0-50mA1.5任何状态≤1.5JO-29JDS46801J3.4-5.8GHZ≤1.2≥50≤±1.0≤100/0-50mA1.5插损状态≤1.5JO-29JDS63801J6.25-6.3GHZ≤1.7≥50≤±1.5≤100/0-50mA1.5任何状态≤1.5JO-29JDS81801J8-8.3GHZ≤1.5≥50≤±1.5≤100/0-50mA1.5插损状态≤1.5JO-29JDS90801J8.5-9.6GHZ≤1.7≥50≤±2.0≤100/0-50mA1.5插损状态≤1.6JO-29JDS97801J9.6-9.8GHZ≤1.5≥50≤±2.0≤100/0-50mA1.5插损状态≤1.6JO-29JDS11901J11.7-12GHZ≤2.2≥45≤±1.5≤100/0-50mA1.5插损状态≤1.7JO-29JDS16901J15.5-17GHZ≤1.7≥45≤±1.8≤100/0-50mA1.0插损状态≤1.8JO-32*JO-33JDS10901J2-18GHZ≤2.5≥30≤±1.8≤100/0-50mA1.0插损状态≤1.8JO-32*JO-33注:*指-1dB压缩点**指现有结构,也可根据用户要求设计专用结构产品PIN二极管电调衰减器应用说明PIN二极管电调衰减器是利用PIN二极管结电阻随正向电流大小变化的特点,将PIN二极管串接或并接在微波传输线上,实现的一种“衰减特性”可调的电路。就其电路形式而言,有“并联式”、串联式、串并联混合式,就其性能分,有反射式和匹配式。本公司制造的PIN二极管电调衰减器电路形式无需究竟,确需了解,我们再详细介绍。PIN二极管电调衰减器往往用在需要进行电平控制的电子产品中,即可以进行手动控制,也可以闭环自动控制,利用PIN二极管电调衰减器作衰减执行元件的“AGC”电路,既是自动控制的典型应用。在实际选购或应用中,频率范围、衰减动态范围、电源电压、控制电流范围是必须注意的。我们在设计系统或整机时,除了PIN二极管电调衰减器频率范围、衰减动态范围、电源电压、控制电流范围必须满足系统要求外,选用反射式还是选用匹配式很要紧,因为反射式PIN二极管电调衰减器在衰减变化过程中,端口阻抗是变化的,而匹配式PIN二极管电调衰减器在衰减变化过程中端口阻抗基本保持不变。如果PIN二极管电调衰减器前后有隔离器或其他阻抗匹配网络,可以选用反射式的PIN二极管电调衰减器,而不必用价值偏高的匹配式PIN二极管电调衰减器,否则,用匹配式PIN二极管电调衰减器更合理。需要提醒用户,PIN二极管电调衰减器“线性度”很要紧。所谓“线性度”,是指PIN二极管电调衰减器衰减量与控制电流之间的关系,如图所示,理想衰减曲线为A曲线,实际的衰减曲线为B曲线,Δ(dB)/n(dB)×100%既定义在控制电流为I(mA)时PIN二极管电调衰减器的“线性度”。同一个PIN二极管电调衰减器,衰减量越大,“线性度”越差,为了满足“线性度”的要求,尽量选用衰减动态范围大的PIN二极管电调衰减器较好。注意事项凡购买本公司PIN二极管电调衰减器,应用时请详细阅读“产品使用手册”;遇到故障请不要打开电路自行修理,许多电路是用特殊工艺将管芯安装到电路上去的,没有专用设备,不但修不好,还会损坏电路。
