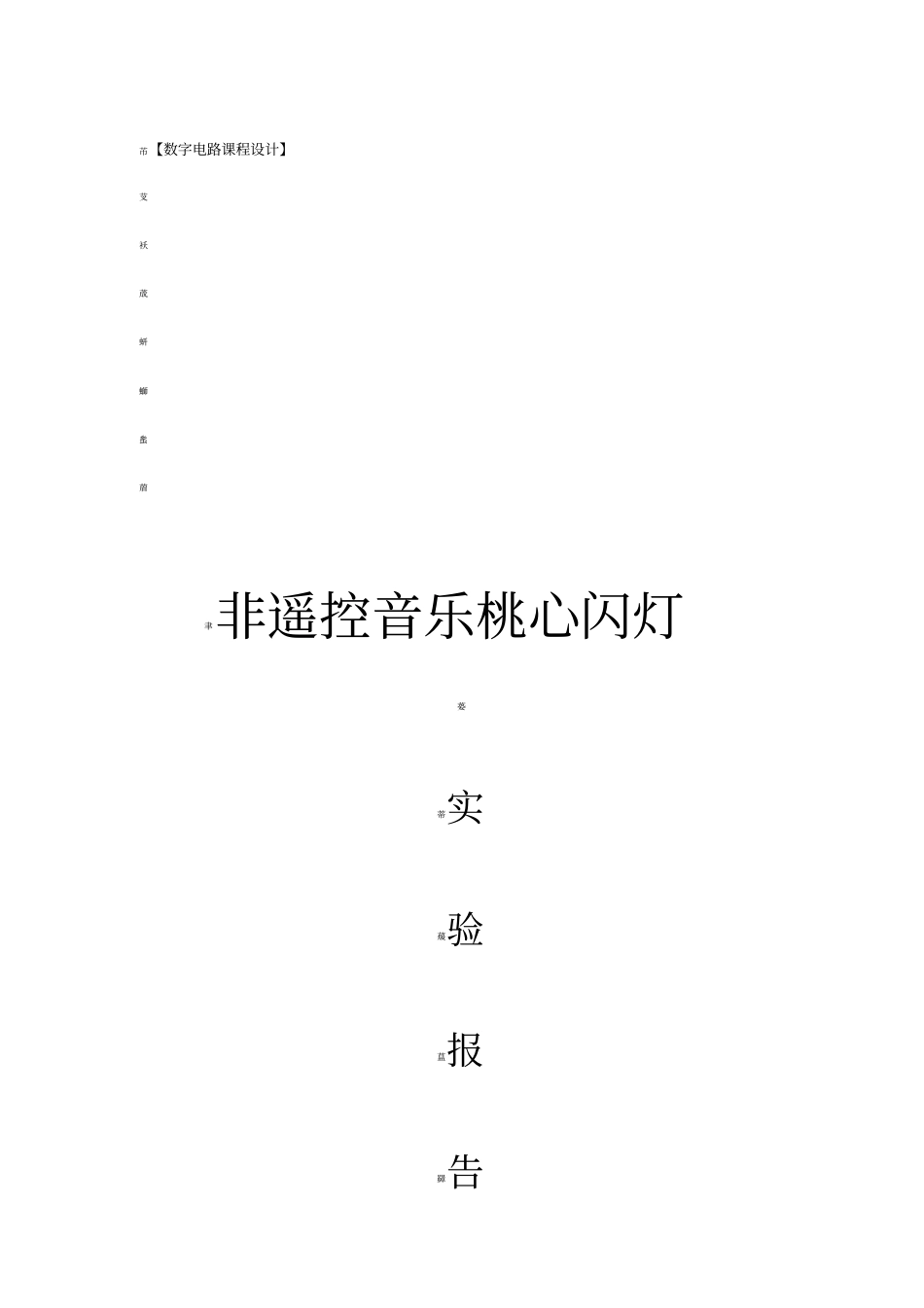

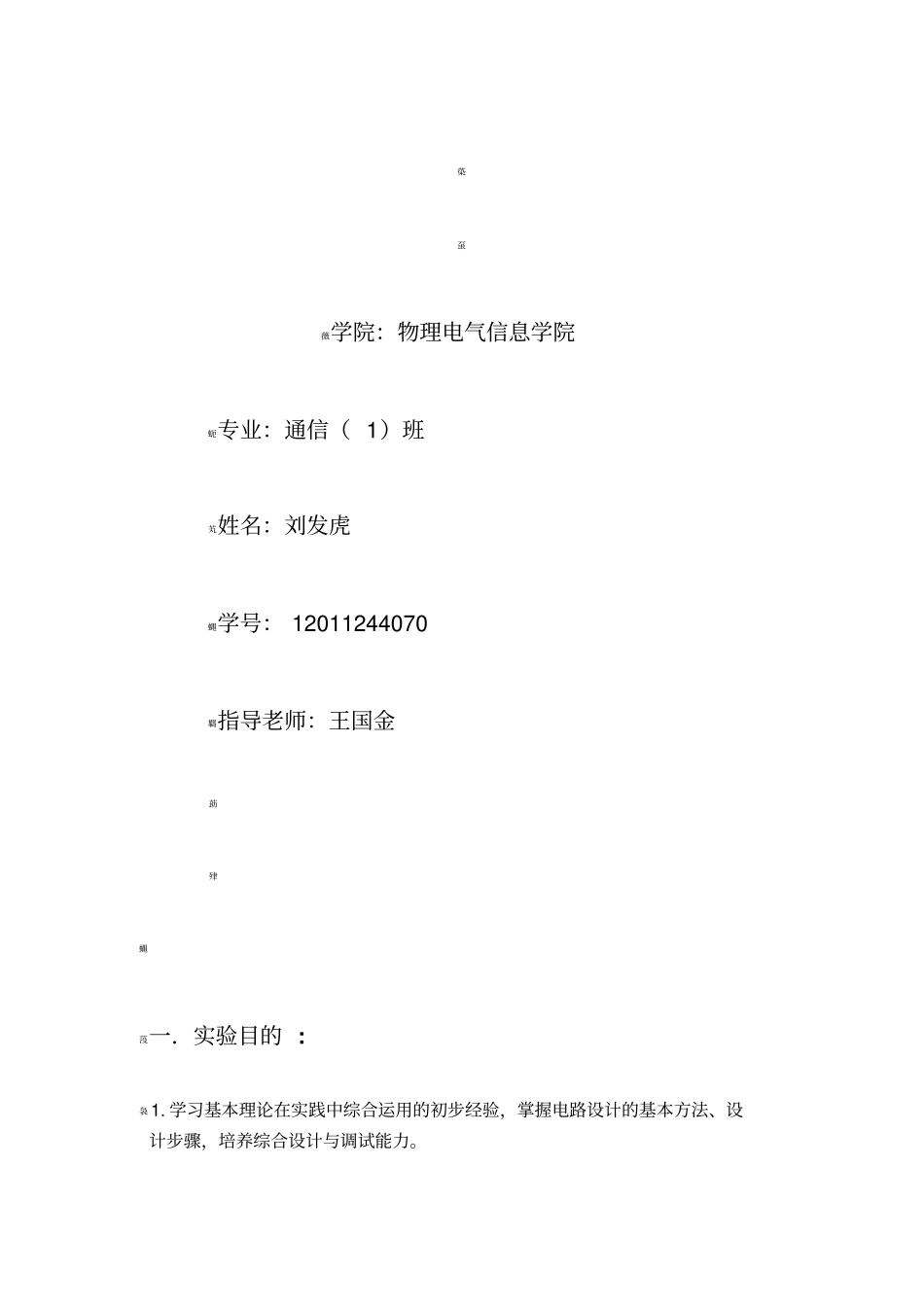

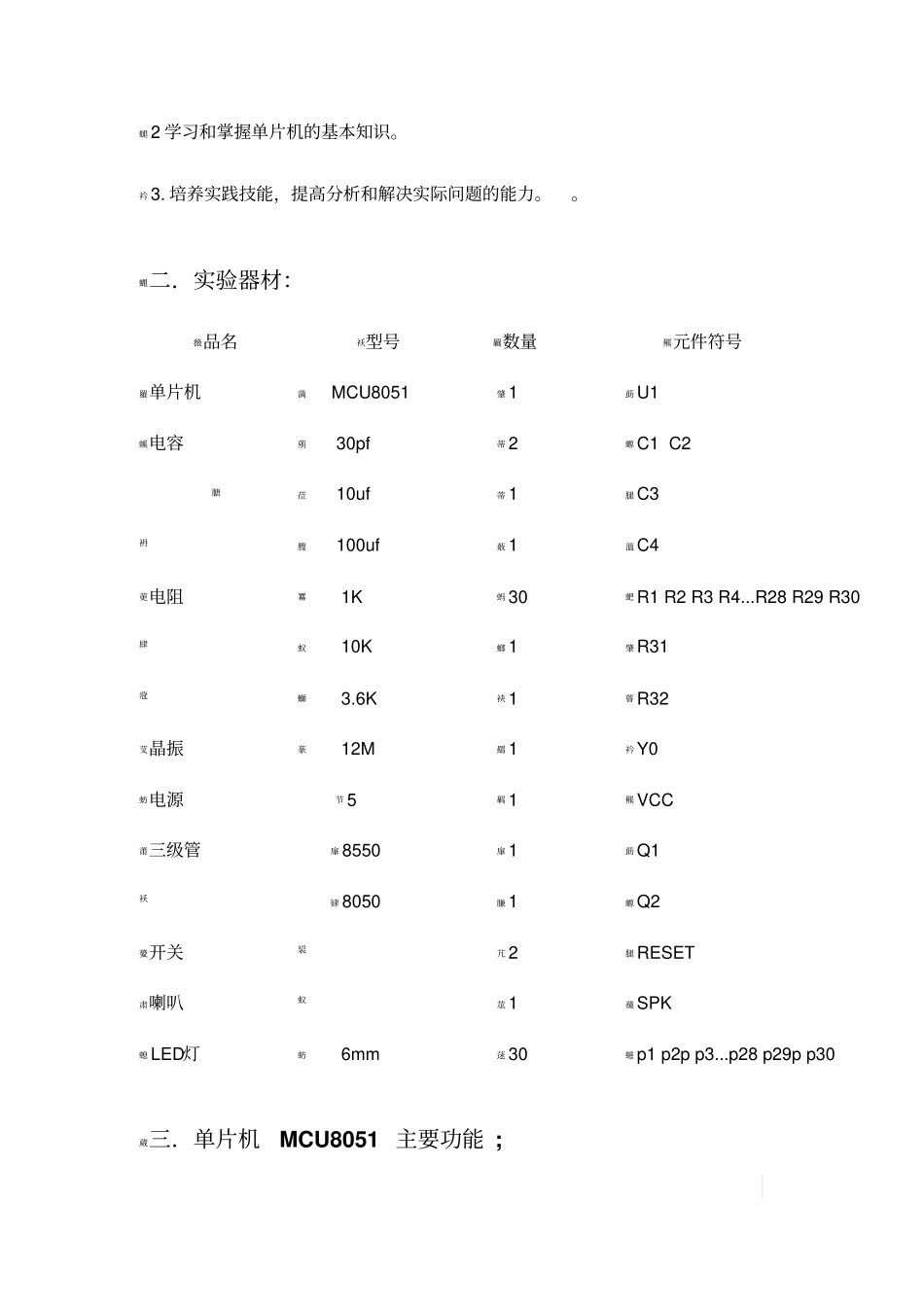

芇【数字电路课程设计】芆袄荿蚈螄蚃葿聿非遥控音乐桃心闪灯蒆蒂实蕿验蒀报羄告蒅虿薇学院：物理电气信息学院蚅专业：通信（1）班芄姓名：刘发虎蝿学号：12011244070羇指导老师：王国金莇肂蝿莈一．实验目的:袅1.学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。螁2学习和掌握单片机的基本知识。衿3.培养实践技能，提高分析和解决实际问题的能力。。蝿二．实验器材：薇品名袄型号羈数量羆元件符号羅单片机薃MCU8051肈1莇U1螇电容莂30pf蒂2螈C1C2膅莅10uf蒂1腿C3袇膄100uf薂1薀C4莄电阻羃1K蚂30蚆R1R2R3R4...R28R29R30肆蚁10K螂1肇R31蒄螄3.6K袂1蒈R32芆晶振蒃12M羂1衿Y0蚄电源节5羁1羆VCC莆三级管肁8550肁1莇Q1袄肄8050膁1螈Q2薆开关袃芁2腿RESET肃喇叭蚁莁1蕿SPK螅LED灯蚄6mm蒁30螆p1p2pp3...p28p29pp30蒇三．单片机MCU8051主要功能;蒃8位CPU·4kbytes程序存储器(ROM)(52为8K)·256bytes的数据存储器(RAM)(52有384bytes的RAM)·32条I/O口线·111条指令，大部分为单字节指令·21个专用寄存器·2个可编程定时/计数器·5个中断源，2个优先级(52有6个)·一个全双工串行通信口·外部数据存储器寻址空间为64kB·外部程序存储器寻址空间为64kB·逻辑操作位寻址功能·双列直插40PinDIP封装·单一+5V电源供电CPU：由运算和控制逻辑组成，同时还包括中断系统和部分外部特殊功能寄存器;RAM：用以存放可以读写的数据，如运算的中间结果、最终结果以及欲显示的数据;ROM：用以存放程序、一些原始数据和表格;I/O口：四个8位并行I/O口，既可用作输入，也可用作输出;T/C：两个定时/记数器，既可以工作在定时模式，也可以工作在记数模式;五个中断源的中断控制系统;一个全双工UART(通用异步接收发送器)的串行I/O口，用于实现单片机之间或单片机与微机之间的串行通信;片内振荡器和时钟产生电路，石英晶体和微调电容需要外接。最高振荡频率为12M。四．实验内容本课题使用MCU8051单片机时无须外扩存储器。因此，本流水灯实际上就是一个带有三十个LED灯的单片机最小应用系统，即为由LED灯、晶振、复位、电源等电路和必要的软件组成的单个单片机。如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.30口的其他29个LED的点亮和熄灭的方法同LED1。因此，要实现流水灯功能，我们只要将发光二极管LED1～LED30依次点亮、熄灭，30只LED灯便会一亮一暗的做流水灯了。同样的道理，可以30个灯左移点亮，全亮、全灭。在此还应注意一点，由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，在控制二极管亮灭的时候应该延时一段时间，否则就看不到“流水”效果了。五．实验过程1.原理学习，清点元件，整理实验器材，认识元件。2.基本的电子制作工具：（1）、电烙铁一个。（2）、焊锡丝若干。（3）、松香少许，助焊剂也可以。（4）、镊子（有更好，没有也行）3.器件装配：所有元件安装遵循先低后高，尽量紧贴电路板表面安装的原则。4.进行焊接时，先接电烙铁，后接锡丝，然后迅速都撤离，以防时间久了烧坏器件。5.焊接结束后，检查是否漏焊，虚焊及搭焊等现象，做好修正工作。6.所有器件都焊好之后，接上电源，进行测试。六．实验注意事项1.元件先低后高，尽量紧贴电路板表面安装的原则。2.电阻R1-30为限流电阻，一般为100欧-1K均可，功率1/16W或1/4W均可，值小亮度高些。3.电源供电确保4-4.5V,并注意正负极的方向。所有LED，电解电容都有+-分别，注意不要装反。4.芯片12脚外接按键AN，预留有遥控接收头的位置，5．集成电路注意缺口位置。6．电解电容器及二极管注意正负级。7．表贴电阻焊接在PCB板的底层。8．安装7805注意有字面向下。9．电阻器和普通电容器没有级性。七．调试过程1．首先，出现的问题是所有的LED灯不亮，经检查电路焊接后，灯还是不亮，最后发现，电源线接触不良，才导致的问题。2．其次就是发现大部分灯都亮，只有五个灯不亮，经多次检查之后发现，LED灯与PC板接触不良，经焊接后，灯全部都亮。3.还有就是接上电源之后，...
