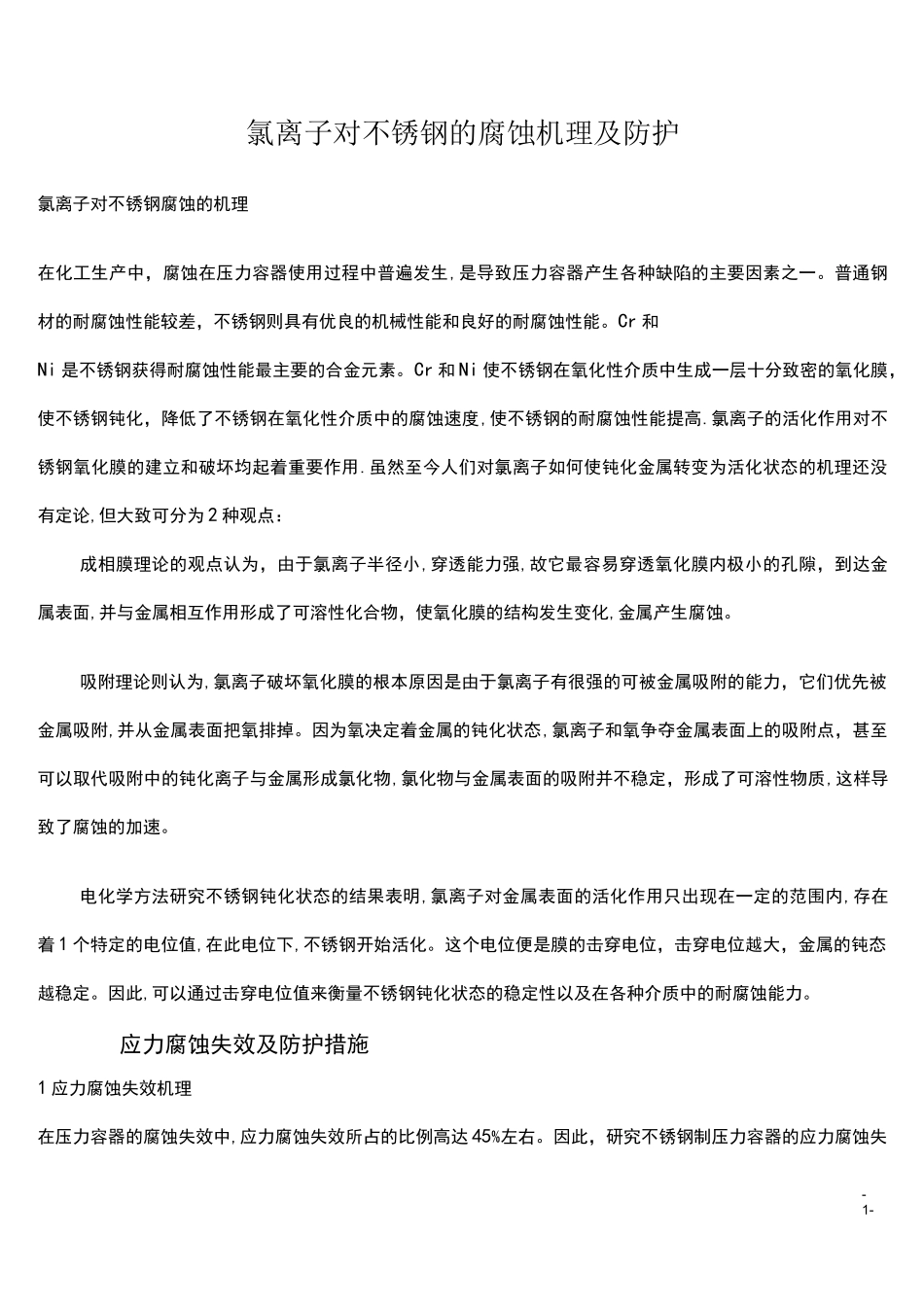

-1-氯离子对不锈钢的腐蚀机理及防护氯离子对不锈钢腐蚀的机理在化工生产中，腐蚀在压力容器使用过程中普遍发生,是导致压力容器产生各种缺陷的主要因素之一。普通钢材的耐腐蚀性能较差，不锈钢则具有优良的机械性能和良好的耐腐蚀性能。Cr和Ni是不锈钢获得耐腐蚀性能最主要的合金元素。Cr和Ni使不锈钢在氧化性介质中生成一层十分致密的氧化膜，使不锈钢钝化，降低了不锈钢在氧化性介质中的腐蚀速度,使不锈钢的耐腐蚀性能提高.氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用.虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论,但大致可分为2种观点：成相膜理论的观点认为，由于氯离子半径小,穿透能力强,故它最容易穿透氧化膜内极小的孔隙，到达金属表面,并与金属相互作用形成了可溶性化合物，使氧化膜的结构发生变化,金属产生腐蚀。吸附理论则认为,氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力，它们优先被金属吸附,并从金属表面把氧排掉。因为氧决定着金属的钝化状态,氯离子和氧争夺金属表面上的吸附点，甚至可以取代吸附中的钝化离子与金属形成氯化物,氯化物与金属表面的吸附并不稳定，形成了可溶性物质,这样导致了腐蚀的加速。电化学方法研究不锈钢钝化状态的结果表明,氯离子对金属表面的活化作用只出现在一定的范围内,存在着1个特定的电位值,在此电位下,不锈钢开始活化。这个电位便是膜的击穿电位，击穿电位越大，金属的钝态越稳定。因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。应力腐蚀失效及防护措施1应力腐蚀失效机理在压力容器的腐蚀失效中,应力腐蚀失效所占的比例高达45%左右。因此，研究不锈钢制压力容器的应力腐蚀失-2-效显得尤为重要。所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断裂。应力腐蚀一般都是在特定条件下产生：①只有在拉应力的作用下。②产生应力腐蚀的环境总存在特定的腐蚀介质，不锈钢在含有氧的氯离子的腐蚀介质及H2SO4、H2S溶液中才容易发生应力腐蚀。③一般在合金、碳钢中易发生应力腐蚀.研究表明，应力腐蚀裂纹的产生主要与氯离子的浓度和温度有关。压力容器的应力来源:①外载荷引起的容器外表面的拉应力.②压力容器在制造过程中产生的各种残余应力。2生产中对应力腐蚀失效的防护措施控制应力腐蚀失效的方法，从内因入手,合理选材,从外因入手,控制应力、控制介质或控制电位等。实际情况千变万化，可按实际情况具体使用。（1）选用耐应力腐蚀材料（2）控制应力（3）严格遵守操作规程工艺操作、工艺条件对压力容器的腐蚀有巨大的影响.因此,必须严格控制原料成分、流速、介质温度、压力、pH值等工艺指标。在工艺条件允许的范围内添加缓蚀剂。铬镍不锈钢在溶解有氧的氯化物中使用时，应把氧的质量分数降低到1.0X10-6以下。实践证明，在含有氯离子质量分数为500。0X10—6的水中，只需加入质量分数为150。0X10—6的硝酸盐和质量分数为0。5X10—6亚硫酸钠混合物，就可以得到良好的效果.（4）维修与管理为保证压力容器长期安全运行，应严格执行有关压力容器方面的条例、法规，对在用压力容器中允许存在的缺陷必须进行复查，及时掌握其在运行中缺陷的发展情况，采取适当的措施，减少设备的腐蚀。二、孔蚀失效及预防措施1孔蚀失效机理在压力容器表面的局部地区，出现向深处腐蚀的小孔，其余地区不腐蚀或腐蚀轻微，这种腐蚀-3-形态称为小孔腐蚀（也称点蚀）。点蚀一般在静止的介质中容易发生。具有自钝化特性的金属在含有氯离子的介质中，经常发生孔蚀。蚀孔通常沿着重力方向或横向方向发展，孔蚀一旦形成，具有深挖的动力，即向深处自动加速.含有氯离子的水溶液中，不锈钢表面的氧化膜便产生了溶解，其原因是由于氯离子能优先有选择地吸附在氧化膜上，把氧原子排掉，然后和氧化膜中的阳离子结合成可溶性氯化物，结果在基底金属上生成孔径为20um〜30m小蚀坑，这些小蚀坑便是孔蚀核。在外加阳极极化条件下，只要介质中含有一定量的氯离子，便可能使蚀核发展成蚀孔.在自然条件下的腐蚀，含氯离子的介质中含有氧或阳离子氧或阳离子氧化剂时，...
