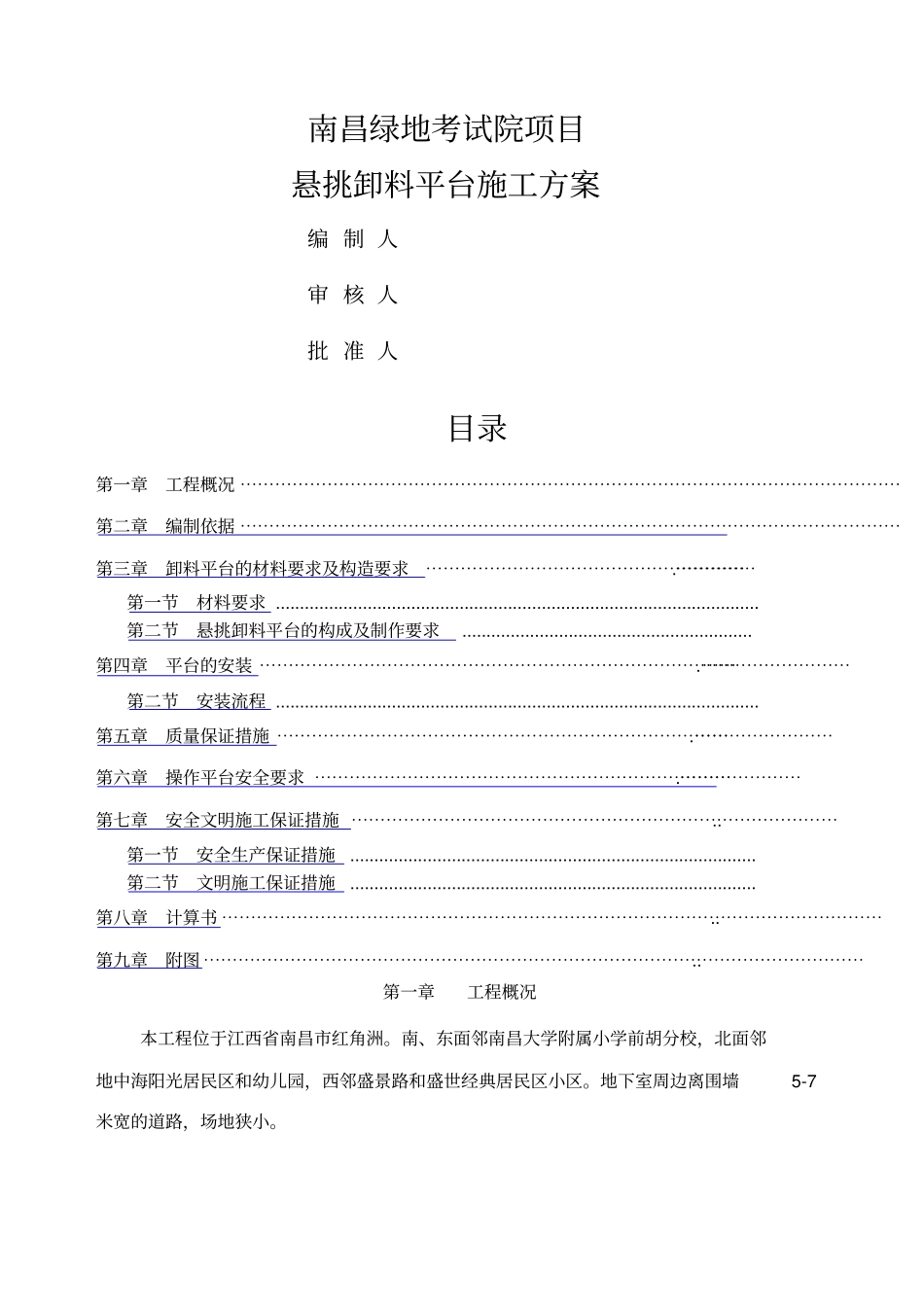

南昌绿地考试院项目悬挑卸料平台施工方案编制人审核人批准人目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第二章编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第三章卸料平台的材料要求及构造要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯第一节材料要求....................................................................................................第二节悬挑卸料平台的构成及制作要求............................................................第四章平台的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯第二节安装流程....................................................................................................第五章质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯第六章操作平台安全要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯第七章安全文明施工保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..第一节安全生产保证措施....................................................................................第二节文明施工保证措施....................................................................................第八章计算书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..第九章附图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..第一章工程概况本工程位于江西省南昌市红角洲。南、东面邻南昌大学附属小学前胡分校，北面邻地中海阳光居民区和幼儿园，西邻盛景路和盛世经典居民区小区。地下室周边离围墙5-7米宽的道路，场地狭小。南昌教育考试院单栋建筑面积14697.66平方米，建筑占地面积为3630平方米，地下室地下二层，总建筑面积4678平方米，地下一层主楼范围外层高3.4米，顶板平均覆土1.3米厚；建筑面积2339平方米，功能为地下车库和设备用房；共分三个防火分区。地下二层层高3.6米，建筑面积2339平方米，功能平时地下车库和设备用房，部分战时人防；共分两个防火分区；地上十一层，总建筑面积9999.54平方米，一层为办公大堂、接待大厅及消控室，二层为食堂和休息室，三层为试卷保密室，四层为会议室，其余均为办公室。一类高层民用建筑，耐火等级一级，设有自动喷淋系统；建筑结构类型3类，建筑结构形式为框架剪力墙结构，,结构的设计使用年限为50年.抗震设防6级。基础形式为泥浆护壁钻孔嵌岩灌注桩。桩基设计等级甲级，地基基础设计等级甲级。基坑周边采用止水帷幕+灌注排桩+100厚钢筋混凝土护壁设计第二章编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑施工安全检查标准》JGJ59-2011第三章卸料平台的材料要求及构造要求第一节材料要求（1）钢管截面尺寸为外径48mm，壁厚3.0mm。用于卸料平台围护栏杆。（2）钢管质量要求：①钢管表面应无裂纹，两端面平整，严禁打孔；②钢管外观质量检验按下表进行：检查项目验收要求表面质量表面应平直光滑，不应有裂缝、分层、硬弯、压痕和深的划道外径、壁厚外径和壁厚允许偏差：-0.5mm端面钢管两端面应平整，切斜允许偏差：1.7mm防锈处理钢管刷防锈漆进行防锈处理，外表面锈蚀深度允许偏差≤0.5mm本工程悬挑式卸料平台采用16号工字钢与14号槽钢焊接卸料平台。本工程卸料平台的槽钢上面铺设3mm厚菱形花纹钢板，纹高1.0mm，基本厚度允许偏差±0.5mm，纹高允许偏差+0.5mm、-0.2mm，理论质量为23.55kg/m2。钢丝绳选用6×19，直径22mm，钢丝直径1.4mm，钢丝总断面积175.40mm2，参考质量165.8kg/100m,钢丝绳公称抗拉强度1400N/mm2，破断拉力不小于245.5KN。第二节悬挑卸料平台的构成及制作要求严格按照《建筑施工安全检查标准...
