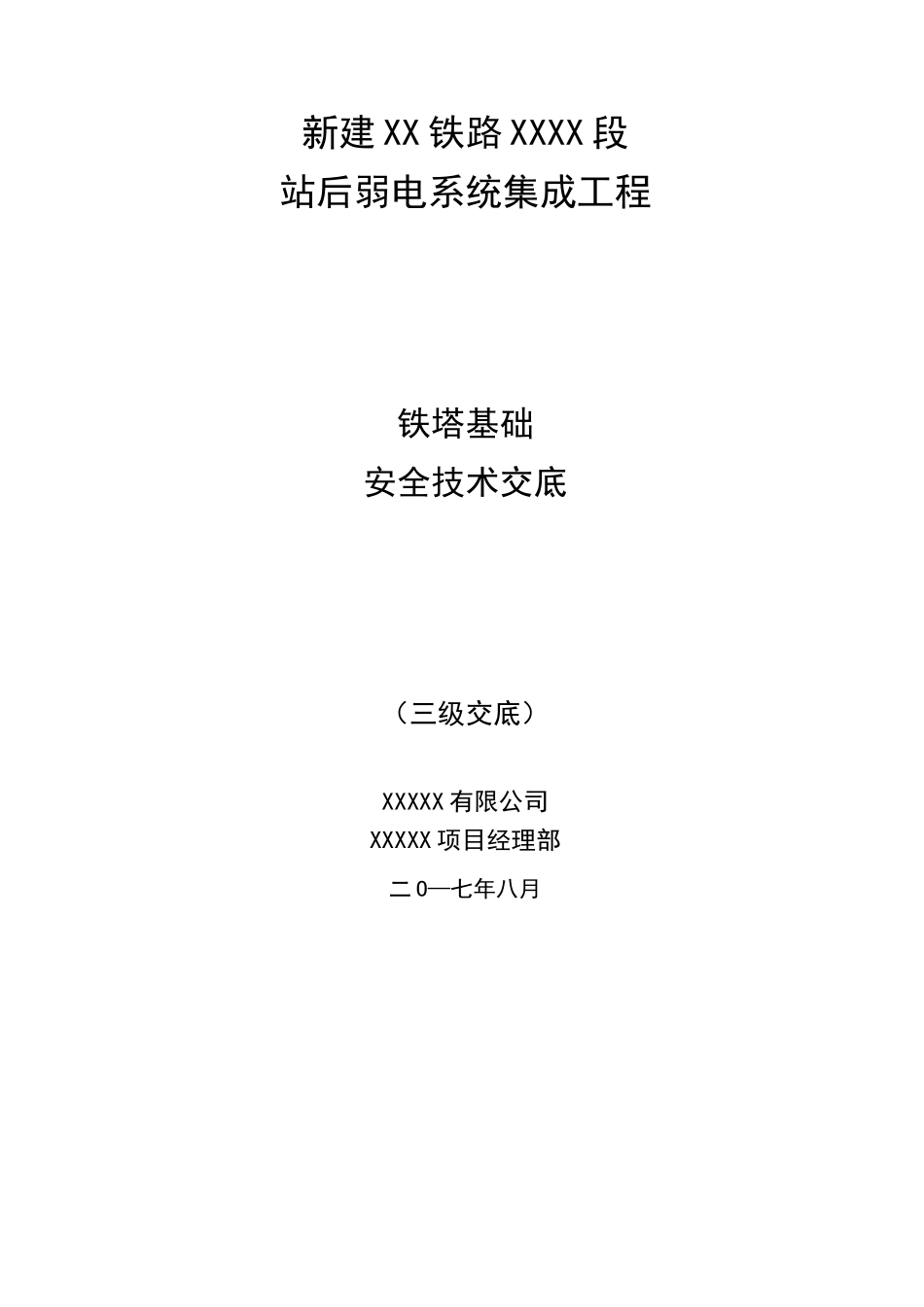

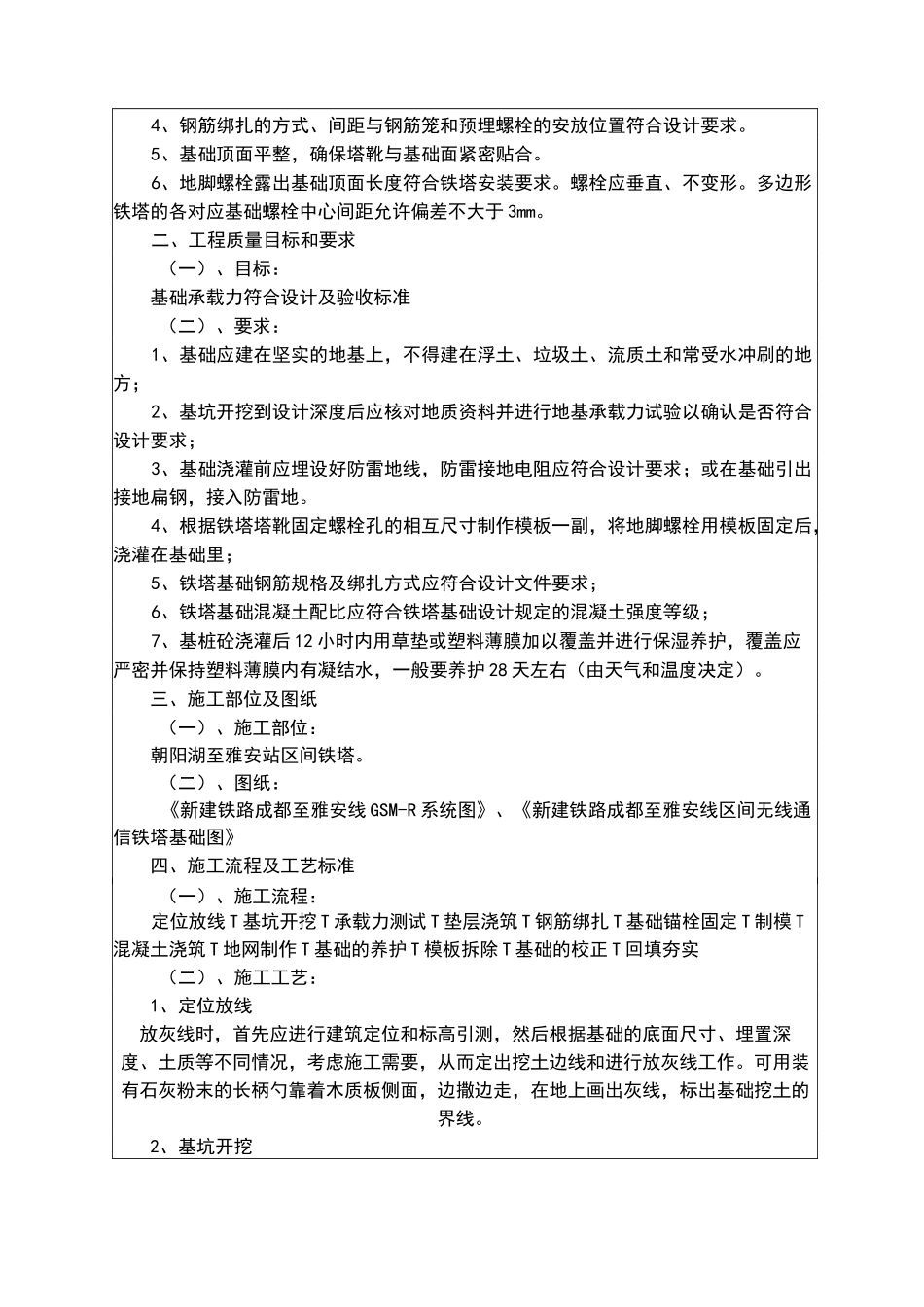

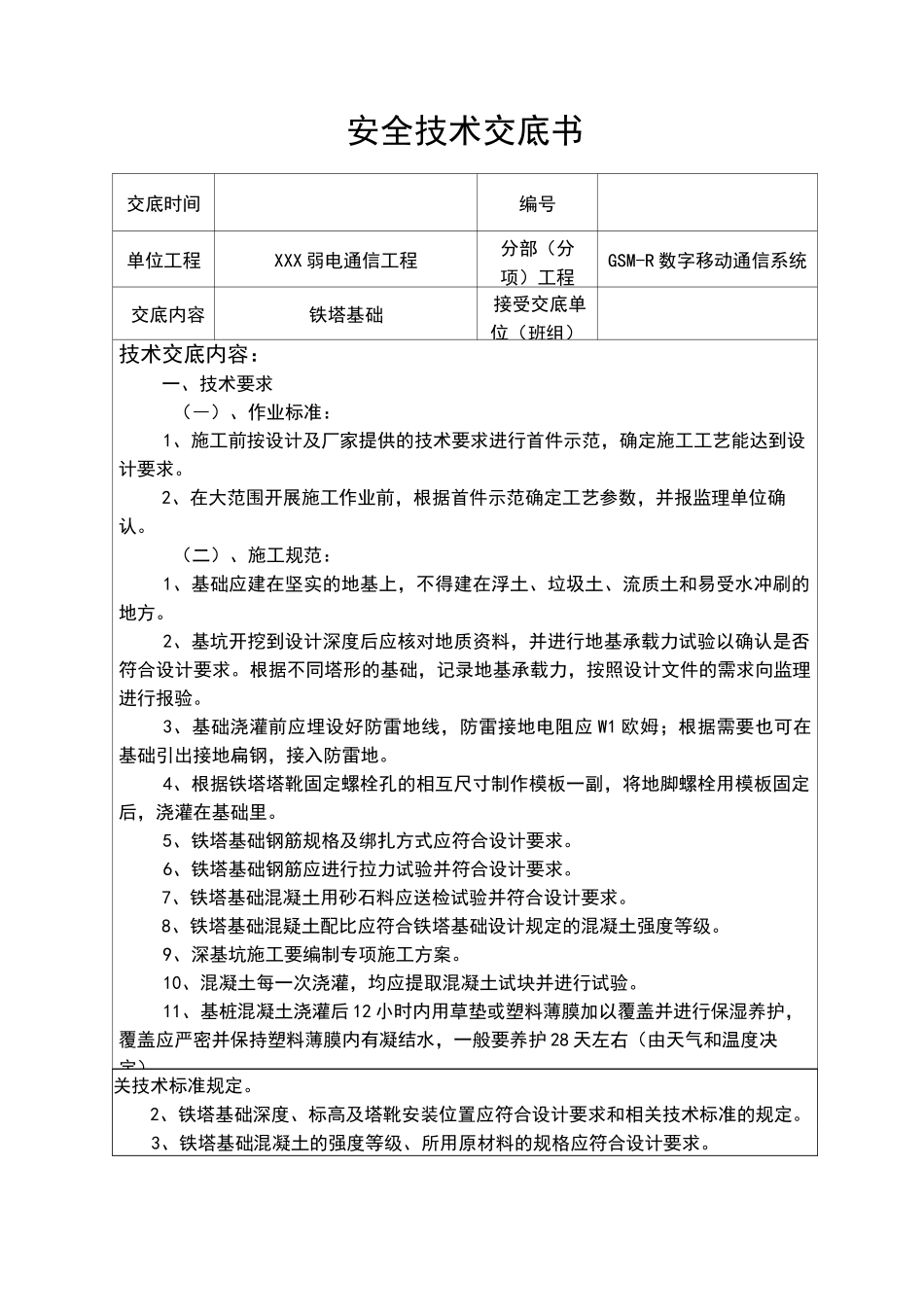

新建XX铁路XXXX段站后弱电系统集成工程铁塔基础安全技术交底（三级交底）XXXXX有限公司XXXXX项目经理部二O—七年八月安全技术交底书交底时间编号单位工程XXX弱电通信工程分部（分项）工程GSM-R数字移动通信系统交底内容铁塔基础接受交底单位（班组）技术交底内容：一、技术要求（―）、作业标准：1、施工前按设计及厂家提供的技术要求进行首件示范，确定施工工艺能达到设计要求。2、在大范围开展施工作业前，根据首件示范确定工艺参数，并报监理单位确认。（二）、施工规范：1、基础应建在坚实的地基上，不得建在浮土、垃圾土、流质土和易受水冲刷的地方。2、基坑开挖到设计深度后应核对地质资料，并进行地基承载力试验以确认是否符合设计要求。根据不同塔形的基础，记录地基承载力，按照设计文件的需求向监理进行报验。3、基础浇灌前应埋设好防雷地线，防雷接地电阻应W1欧姆；根据需要也可在基础引出接地扁钢，接入防雷地。4、根据铁塔塔靴固定螺栓孔的相互尺寸制作模板一副，将地脚螺栓用模板固定后，浇灌在基础里。5、铁塔基础钢筋规格及绑扎方式应符合设计要求。6、铁塔基础钢筋应进行拉力试验并符合设计要求。7、铁塔基础混凝土用砂石料应送检试验并符合设计要求。8、铁塔基础混疑土配比应符合铁塔基础设计规定的混凝土强度等级。9、深基坑施工要编制专项施工方案。10、混凝土每一次浇灌，均应提取混凝土试块并进行试验。11、基桩混凝土浇灌后12小时内用草垫或塑料薄膜加以覆盖并进行保湿养护，覆盖应严密并保持塑料薄膜内有凝结水，一般要养护28天左右（由天气和温度决定）。关技术标准规定。2、铁塔基础深度、标高及塔靴安装位置应符合设计要求和相关技术标准的规定。3、铁塔基础混凝土的强度等级、所用原材料的规格应符合设计要求。4、钢筋绑扎的方式、间距与钢筋笼和预埋螺栓的安放位置符合设计要求。5、基础顶面平整，确保塔靴与基础面紧密贴合。6、地脚螺栓露出基础顶面长度符合铁塔安装要求。螺栓应垂直、不变形。多边形铁塔的各对应基础螺栓中心间距允许偏差不大于3mm。二、工程质量目标和要求（一）、目标：基础承载力符合设计及验收标准（二）、要求：1、基础应建在坚实的地基上，不得建在浮土、垃圾土、流质土和常受水冲刷的地方；2、基坑开挖到设计深度后应核对地质资料并进行地基承载力试验以确认是否符合设计要求；3、基础浇灌前应埋设好防雷地线，防雷接地电阻应符合设计要求；或在基础引出接地扁钢，接入防雷地。4、根据铁塔塔靴固定螺栓孔的相互尺寸制作模板一副，将地脚螺栓用模板固定后，浇灌在基础里；5、铁塔基础钢筋规格及绑扎方式应符合设计文件要求；6、铁塔基础混凝土配比应符合铁塔基础设计规定的混凝土强度等级；7、基桩砼浇灌后12小时内用草垫或塑料薄膜加以覆盖并进行保湿养护，覆盖应严密并保持塑料薄膜内有凝结水，一般要养护28天左右（由天气和温度决定）。三、施工部位及图纸（一）、施工部位：朝阳湖至雅安站区间铁塔。（二）、图纸：《新建铁路成都至雅安线GSM-R系统图》、《新建铁路成都至雅安线区间无线通信铁塔基础图》四、施工流程及工艺标准（一）、施工流程：定位放线T基坑开挖T承载力测试T垫层浇筑T钢筋绑扎T基础锚栓固定T制模T混凝土浇筑T地网制作T基础的养护T模板拆除T基础的校正T回填夯实（二）、施工工艺：1、定位放线放灰线时，首先应进行建筑定位和标高引测，然后根据基础的底面尺寸、埋置深度、土质等不同情况，考虑施工需要，从而定出挖土边线和进行放灰线工作。可用装有石灰粉末的长柄勺靠着木质板侧面，边撒边走，在地上画出灰线，标出基础挖土的界线。2、基坑开挖基坑的施工：(1)基坑开挖有人工开挖和机械开挖，本土方工程的工程量大，施工工期长,劳动强度大。因此，在土方开挖、运输、填筑与压实等施工过程中应采用机械施工，以减轻繁重的体力劳动，加快施工进度。(2)开挖基坑应按规定的尺寸合理确定开挖顺序和分层开挖深度，连续进行施工,尽快完成。因土方开挖施工要求断面、标高准确，土体应有足够的强度和稳定性,所以在开挖过程中要随时注意检查。(3)挖出的土除预留一部分用作回填外，不得在场地内任意堆放，应把多...
