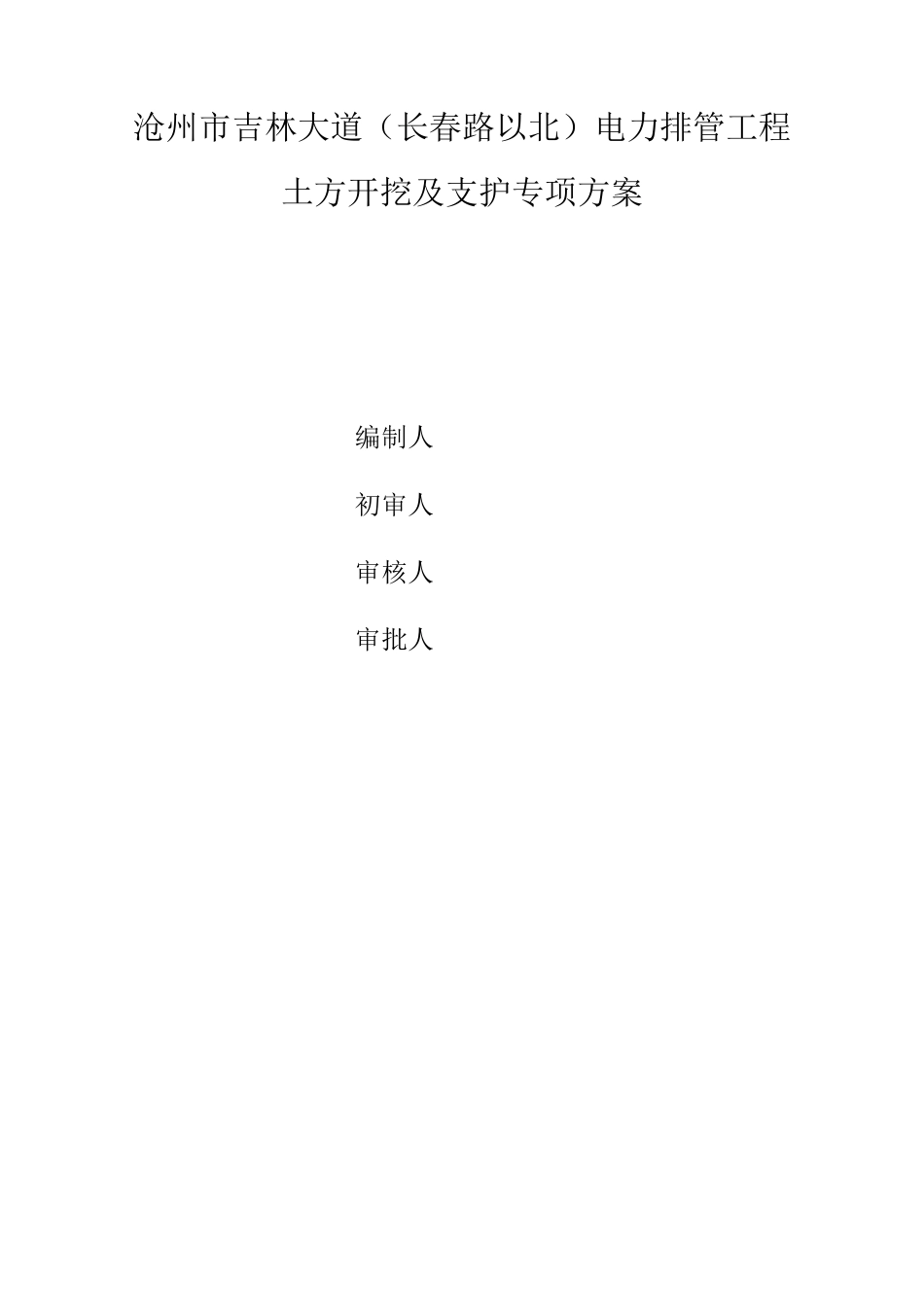

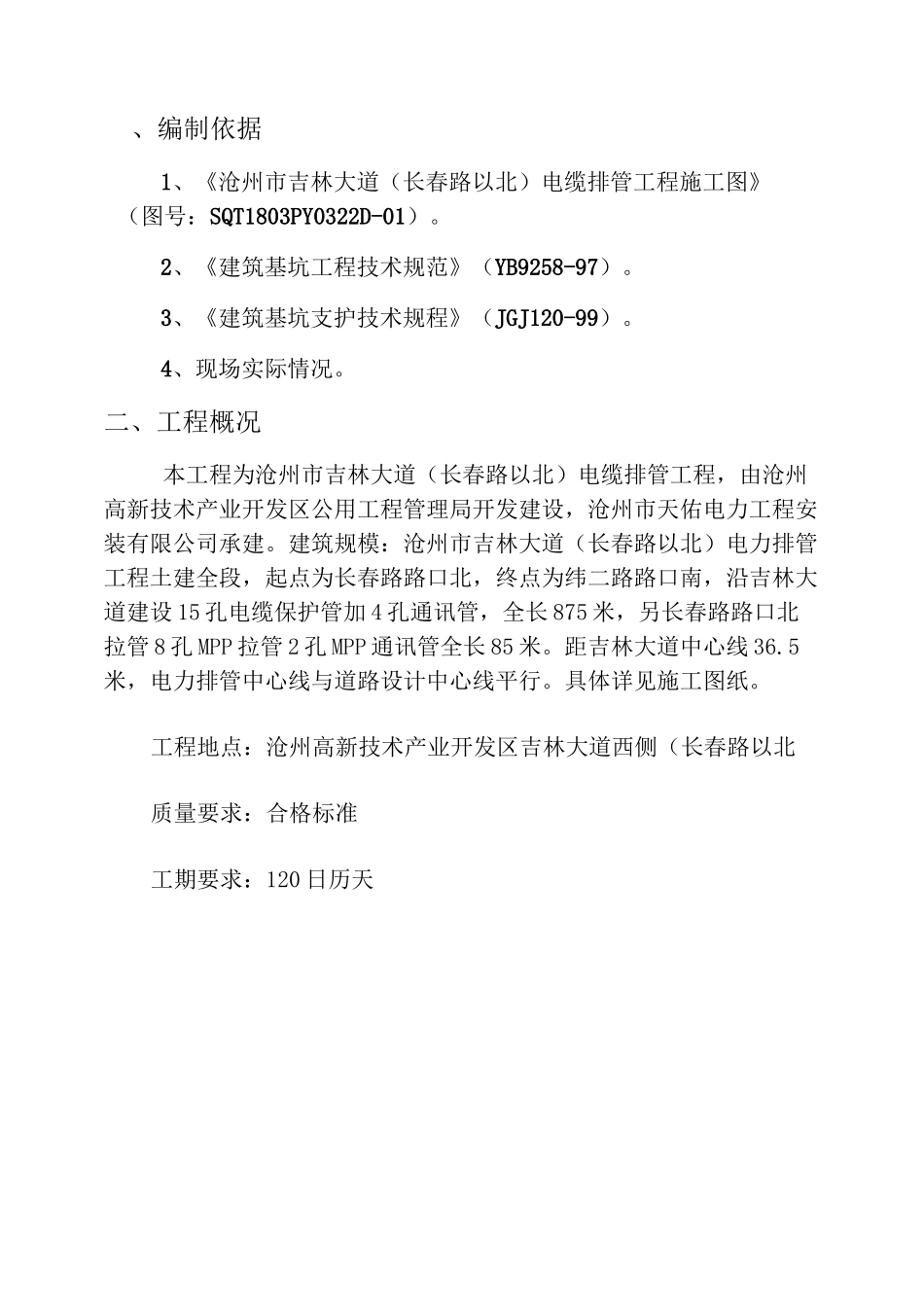

沧州市吉林大道（长春路以北）电力排管工程土方开挖及支护专项方案编制人初审人审核人审批人目一、编制依据及原则二、工程概况三、施工总体部署、编制依据1、《沧州市吉林大道（长春路以北）电缆排管工程施工图》（图号：SQT1803PY0322D-01）。2、《建筑基坑工程技术规范》（YB9258-97）。3、《建筑基坑支护技术规程》（JGJ120-99）。4、现场实际情况。二、工程概况本工程为沧州市吉林大道（长春路以北）电缆排管工程，由沧州高新技术产业开发区公用工程管理局开发建设，沧州市天佑电力工程安装有限公司承建。建筑规模：沧州市吉林大道（长春路以北）电力排管工程土建全段，起点为长春路路口北，终点为纬二路路口南，沿吉林大道建设15孔电缆保护管加4孔通讯管，全长875米，另长春路路口北拉管8孔MPP拉管2孔MPP通讯管全长85米。距吉林大道中心线36.5米，电力排管中心线与道路设计中心线平行。具体详见施工图纸。工程地点：沧州高新技术产业开发区吉林大道西侧（长春路以北质量要求：合格标准工期要求：120日历天三、施工总体部署3.1施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。3.1.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。3.1.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应满足施工进度要求。3.1.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。3.2施工安排及方法依据施工图纸,管道沟槽开挖深度约2.3米，工作井开挖深度约3.2米，地下水位较高，且距其它建（构）筑物（东塑围墙、燃气管道）较近，防止基坑坍（垮）塌对其它建（构）筑物造成伤害，因此采用钢板桩支护一次成槽的挖土方法，采用一道支撑围护，铺设管道、建造工作井。3.3、施工方案3.3.1、管道施工工艺流程清表一测量放线-打设钢板桩-沟槽、基坑开挖及支护f工作井结构施工f铺设管道f土方回填3.3.2、测量放线根据设计施工图，测设管道轮廓线和工作井轮廓位置，设立标识桩。管道轮廓线和工作井轮廓位置经监理复核后方可在施工中使用。3.3.3、土方开挖按照测量放出的开挖线，进行土方开挖，上口宽度按照排管断面及工作井的大小和开挖深度来确定。3.3.4、打设钢板桩在土方开挖的沟槽中施打钢板桩；槽钢板桩材料选用H25a,12m长槽钢板桩。打设前，在最后矩形沟槽两边外侧10cm放出打设线。，根据本地区的特点和施工经验，板桩入土深度（T）沟槽深度（H）比值a（a=T/H）,在一般土质条件下，a值宜取0.5;板桩排列根据土质和沟槽深度等情况，采用咬口排列。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用1m3履带式挖掘机进行施工，板桩的垂直度不能大于露出高度的1.5％。在原先放好的轴线上，采用人机配合的形式单桩逐根打入。等一段管道回填后，拔出钢板桩，有弯曲的就先进行纠偏处理，然后再进行下一施工段的施工。施打板桩前应查明地下管线或地下构筑物，如有，先将管线外露采取施工保护措施后再打设，或局部跳空采取其它支护措施。打设时若出现板桩入土过慢，应查明原因，进行处理方可继续施打。3.3.5、沟槽开挖及支护沟槽开挖采用挖掘机进行，挖掘机挖土时，采取后退式挖土方法严禁挖掘机进入未设支撑的开挖好的区域。开挖的土方原则上就地单侧堆置，但堆放高度不超过1.5m，施工时严格进行控制。堆置点离坑边距离不小于2m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。
