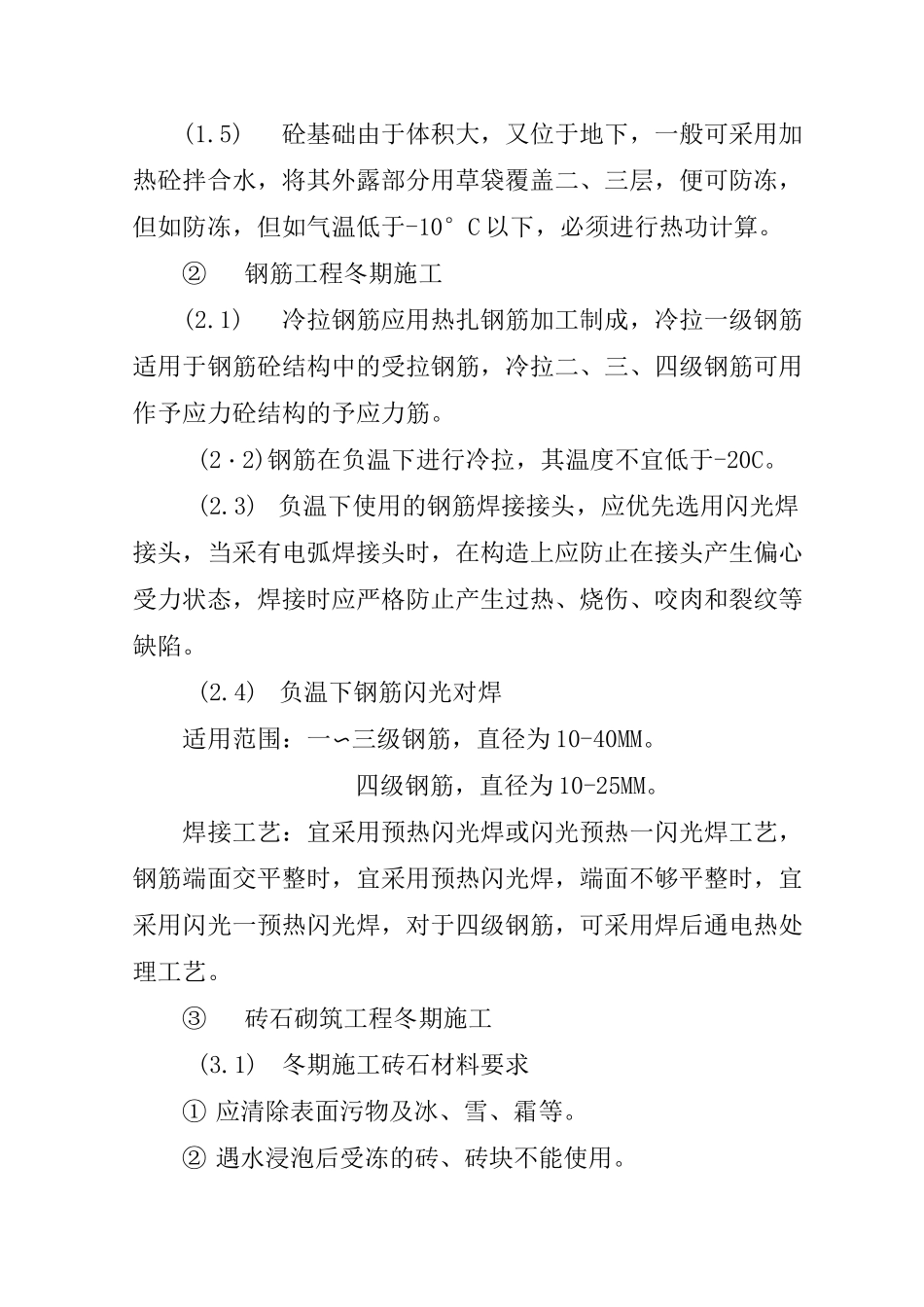

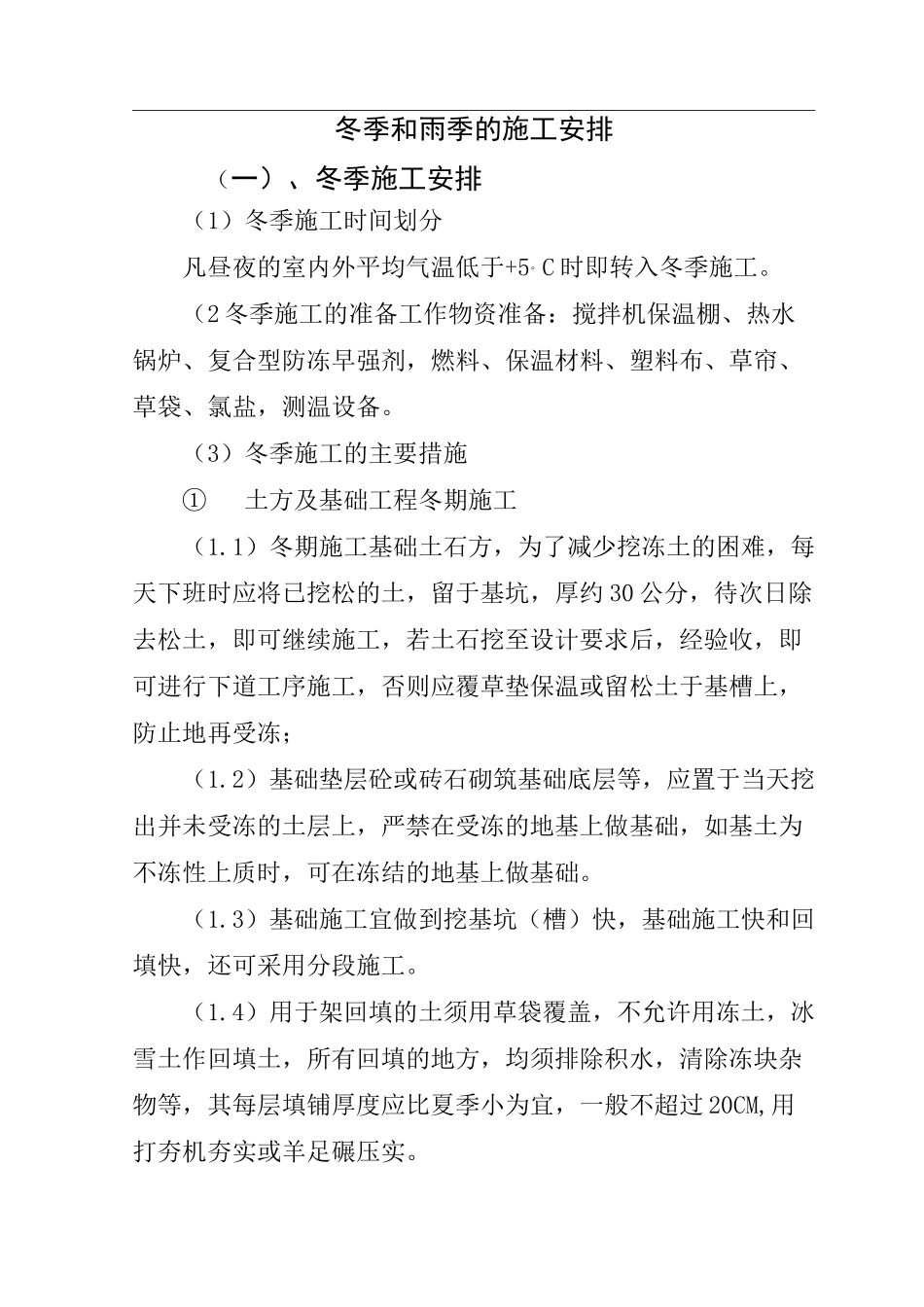

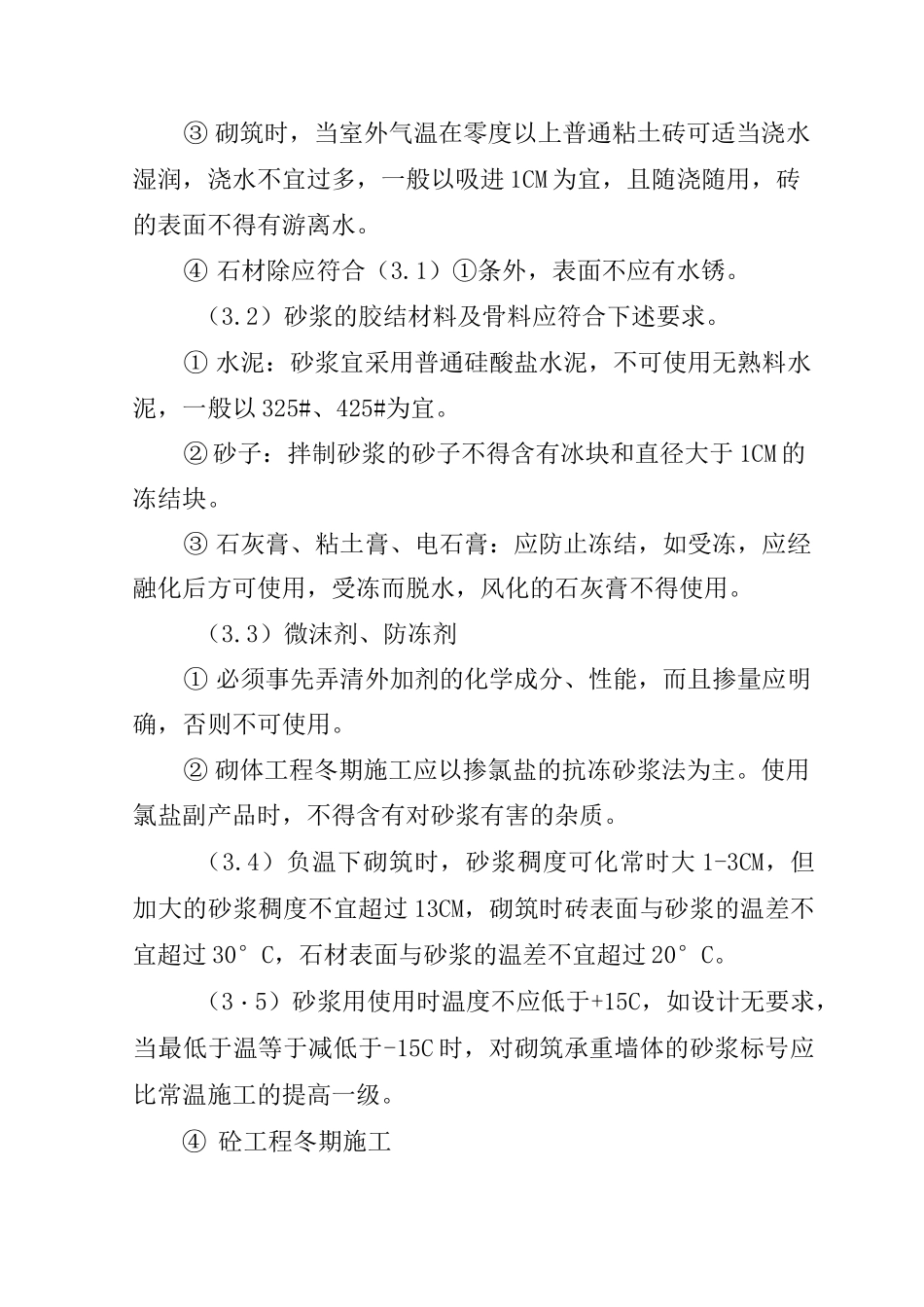

冬季和雨季的施工安排（一）、冬季施工安排（1）冬季施工时间划分凡昼夜的室内外平均气温低于+5°C时即转入冬季施工。（2冬季施工的准备工作物资准备：搅拌机保温棚、热水锅炉、复合型防冻早强剂，燃料、保温材料、塑料布、草帘、草袋、氯盐，测温设备。（3）冬季施工的主要措施①土方及基础工程冬期施工（1.1）冬期施工基础土石方，为了减少挖冻土的困难，每天下班时应将已挖松的土，留于基坑，厚约30公分，待次日除去松土，即可继续施工，若土石挖至设计要求后，经验收，即可进行下道工序施工，否则应覆草垫保温或留松土于基槽上，防止地再受冻；（1.2）基础垫层砼或砖石砌筑基础底层等，应置于当天挖出并未受冻的土层上，严禁在受冻的地基上做基础，如基土为不冻性上质时，可在冻结的地基上做基础。（1.3）基础施工宜做到挖基坑（槽）快，基础施工快和回填快，还可采用分段施工。（1.4）用于架回填的土须用草袋覆盖，不允许用冻土，冰雪土作回填土，所有回填的地方，均须排除积水，清除冻块杂物等，其每层填铺厚度应比夏季小为宜，一般不超过20CM,用打夯机夯实或羊足碾压实。(1.5)砼基础由于体积大，又位于地下，一般可采用加热砼拌合水，将其外露部分用草袋覆盖二、三层，便可防冻，但如防冻，但如气温低于-10°C以下，必须进行热功计算。②钢筋工程冬期施工(2.1)冷拉钢筋应用热扎钢筋加工制成，冷拉一级钢筋适用于钢筋砼结构中的受拉钢筋，冷拉二、三、四级钢筋可用作予应力砼结构的予应力筋。(2・2)钢筋在负温下进行冷拉，其温度不宜低于-20C。(2.3)负温下使用的钢筋焊接接头，应优先选用闪光焊接头，当采有电弧焊接头时，在构造上应防止在接头产生偏心受力状态，焊接时应严格防止产生过热、烧伤、咬肉和裂纹等缺陷。(2.4)负温下钢筋闪光对焊适用范围：一〜三级钢筋，直径为10-40MM。四级钢筋，直径为10-25MM。焊接工艺：宜采用预热闪光焊或闪光预热一闪光焊工艺，钢筋端面交平整时，宜采用预热闪光焊，端面不够平整时，宜采用闪光一预热闪光焊，对于四级钢筋，可采用焊后通电热处理工艺。③砖石砌筑工程冬期施工(3.1)冬期施工砖石材料要求①应清除表面污物及冰、雪、霜等。②遇水浸泡后受冻的砖、砖块不能使用。③砌筑时，当室外气温在零度以上普通粘土砖可适当浇水湿润，浇水不宜过多，一般以吸进1CM为宜，且随浇随用，砖的表面不得有游离水。④石材除应符合（3.1）①条外，表面不应有水锈。（3.2）砂浆的胶结材料及骨料应符合下述要求。①水泥：砂浆宜采用普通硅酸盐水泥，不可使用无熟料水泥，一般以325#、425#为宜。②砂子：拌制砂浆的砂子不得含有冰块和直径大于1CM的冻结块。③石灰膏、粘土膏、电石膏：应防止冻结，如受冻，应经融化后方可使用，受冻而脱水，风化的石灰膏不得使用。（3.3）微沫剂、防冻剂①必须事先弄清外加剂的化学成分、性能，而且掺量应明确，否则不可使用。②砌体工程冬期施工应以掺氯盐的抗冻砂浆法为主。使用氯盐副产品时，不得含有对砂浆有害的杂质。（3.4）负温下砌筑时，砂浆稠度可化常时大1-3CM，但加大的砂浆稠度不宜超过13CM，砌筑时砖表面与砂浆的温差不宜超过30°C，石材表面与砂浆的温差不宜超过20°C。（3・5）砂浆用使用时温度不应低于+15C，如设计无要求，当最低于温等于减低于-15C时，对砌筑承重墙体的砂浆标号应比常温施工的提高一级。④砼工程冬期施工（4.1）砼冬期施工方法是保证砼在硬化过程中不出现早期受冻所采取的几种综合措施。据热源条件和所用材料，砼冬期施工方法可为三大类：①砼差护期间不加热法：a・蓄热法：利用砼拌合物所积蓄的热量及水泥水化量热时，采取保温覆盖、棚罩加固围护或利用未冻土的热量等措施，使砼得到相当一段时间的低正温养护。b.掺化学外加剂法：在砼配制过程中掺入适量的有机或无机化学外加剂，保证砼在低温、负温养护期间达到要求的强度。②砼养护期间加热法，常用加热法有：a.电极加热法：利用钢筋或钢模作电极或用特殊电极，使交流电通过砼即利用电能转找成热能来加热砼；b・蒸气加热法：在新浇筑砼的区域利用蒸汽加热砼；c・暖棚法：创造一个人为的正温环境，使砼保持在0°C以上的温度在硬...
