手动吊篮施工方案VIP免费

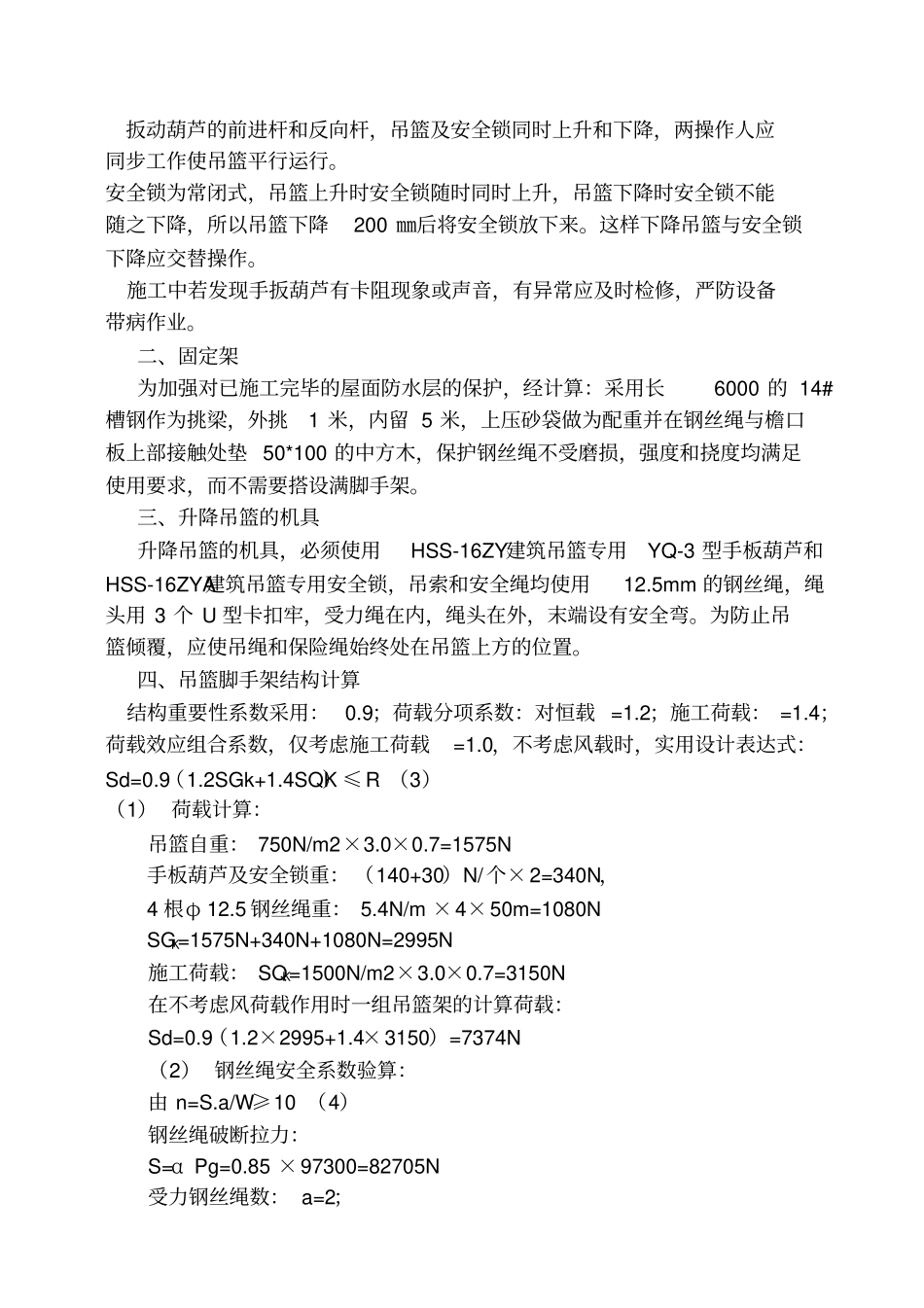

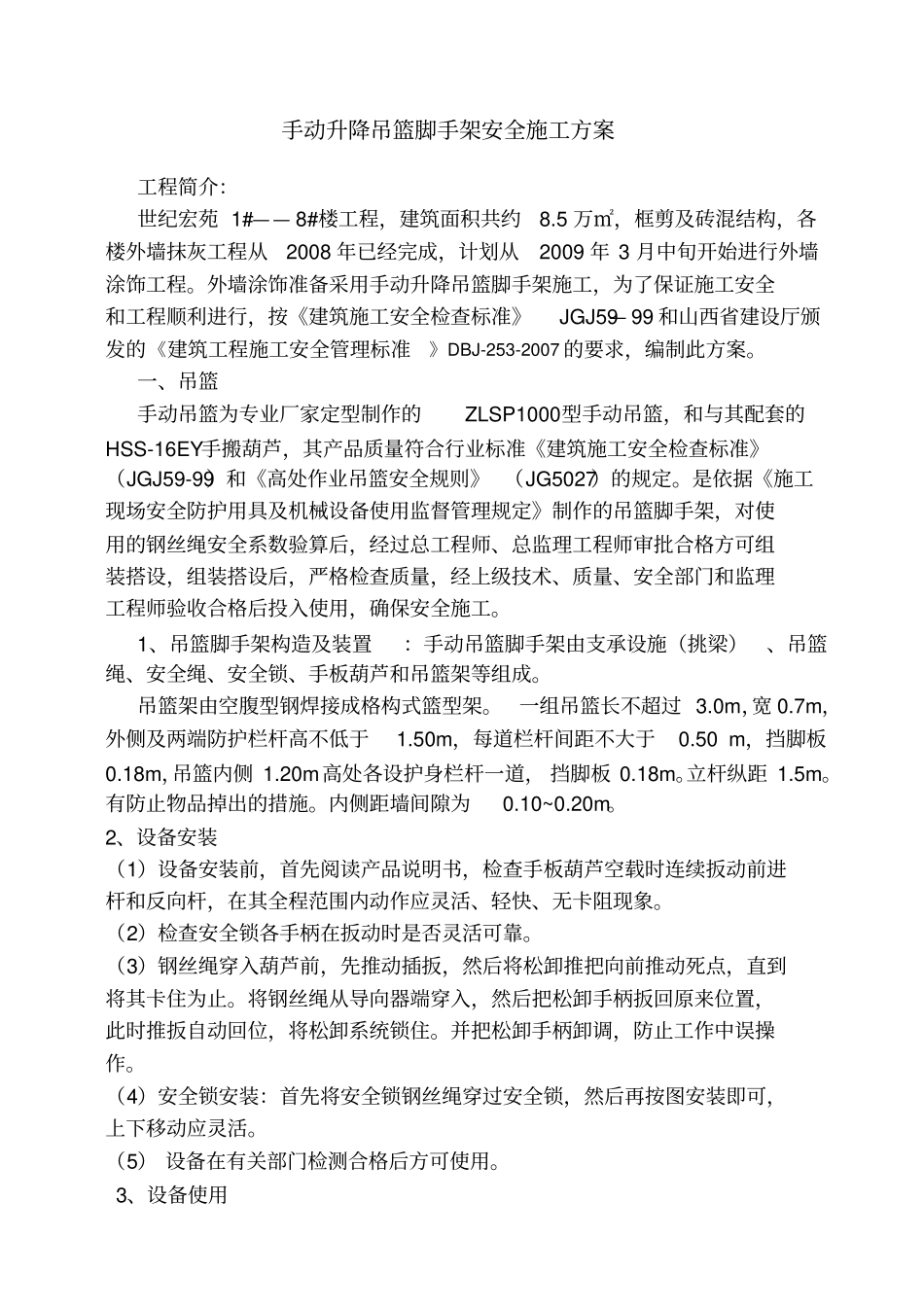

手动升降吊篮脚手架安全施工方案工程简介：世纪宏苑1#——8#楼工程，建筑面积共约8.5万㎡，框剪及砖混结构，各楼外墙抹灰工程从2008年已经完成，计划从2009年3月中旬开始进行外墙涂饰工程。外墙涂饰准备采用手动升降吊篮脚手架施工，为了保证施工安全和工程顺利进行，按《建筑施工安全检查标准》JGJ59—99和山西省建设厅颁发的《建筑工程施工安全管理标准》DBJ-253-2007的要求，编制此方案。一、吊篮手动吊篮为专业厂家定型制作的ZLSP1000型手动吊篮，和与其配套的HSS-16EY手搬葫芦，其产品质量符合行业标准《建筑施工安全检查标准》（JGJ59-99）和《高处作业吊篮安全规则》（JG5027）的规定。是依据《施工现场安全防护用具及机械设备使用监督管理规定》制作的吊篮脚手架，对使用的钢丝绳安全系数验算后，经过总工程师、总监理工程师审批合格方可组装搭设，组装搭设后，严格检查质量，经上级技术、质量、安全部门和监理工程师验收合格后投入使用，确保安全施工。1、吊篮脚手架构造及装置：手动吊篮脚手架由支承设施（挑梁）、吊篮绳、安全绳、安全锁、手板葫芦和吊篮架等组成。吊篮架由空腹型钢焊接成格构式篮型架。一组吊篮长不超过3.0m，宽0.7m，外侧及两端防护栏杆高不低于1.50m，每道栏杆间距不大于0.50m，挡脚板0.18m，吊篮内侧1.20m高处各设护身栏杆一道，挡脚板0.18m。立杆纵距1.5m。有防止物品掉出的措施。内侧距墙间隙为0.10~0.20m。2、设备安装（1）设备安装前，首先阅读产品说明书，检查手板葫芦空载时连续扳动前进杆和反向杆，在其全程范围内动作应灵活、轻快、无卡阻现象。（2）检查安全锁各手柄在扳动时是否灵活可靠。（3）钢丝绳穿入葫芦前，先推动插扳，然后将松卸推把向前推动死点，直到将其卡住为止。将钢丝绳从导向器端穿入，然后把松卸手柄扳回原来位置，此时推扳自动回位，将松卸系统锁住。并把松卸手柄卸调，防止工作中误操作。（4）安全锁安装：首先将安全锁钢丝绳穿过安全锁，然后再按图安装即可，上下移动应灵活。（5）设备在有关部门检测合格后方可使用。3、设备使用扳动葫芦的前进杆和反向杆，吊篮及安全锁同时上升和下降，两操作人应同步工作使吊篮平行运行。安全锁为常闭式，吊篮上升时安全锁随时同时上升，吊篮下降时安全锁不能随之下降，所以吊篮下降200㎜后将安全锁放下来。这样下降吊篮与安全锁下降应交替操作。施工中若发现手扳葫芦有卡阻现象或声音，有异常应及时检修，严防设备带病作业。二、固定架为加强对已施工完毕的屋面防水层的保护，经计算：采用长6000的14#槽钢作为挑梁，外挑1米，内留5米，上压砂袋做为配重并在钢丝绳与檐口板上部接触处垫50*100的中方木，保护钢丝绳不受磨损，强度和挠度均满足使用要求，而不需要搭设满脚手架。三、升降吊篮的机具升降吊篮的机具，必须使用HSS-16ZY建筑吊篮专用YQ-3型手板葫芦和HSS-16ZYA建筑吊篮专用安全锁，吊索和安全绳均使用12.5mm的钢丝绳，绳头用3个U型卡扣牢，受力绳在内，绳头在外，末端设有安全弯。为防止吊篮倾覆，应使吊绳和保险绳始终处在吊篮上方的位置。四、吊篮脚手架结构计算结构重要性系数采用：0.9；荷载分项系数：对恒载=1.2；施工荷载：=1.4；荷载效应组合系数，仅考虑施工荷载=1.0，不考虑风载时，实用设计表达式：Sd=0.9（1.2SGk+1.4SQK）≤R（3）（1）荷载计算：吊篮自重：750N/m2×3.0×0.7=1575N手板葫芦及安全锁重：（140+30）N/个×2=340N，4根φ12.5钢丝绳重：5.4N/m×4×50m=1080NSGK=1575N+340N+1080N=2995N施工荷载：SQK=1500N/m2×3.0×0.7=3150N在不考虑风荷载作用时一组吊篮架的计算荷载：Sd=0.9（1.2×2995+1.4×3150）=7374N（2）钢丝绳安全系数验算：由n=S.a/W≥10（4）钢丝绳破断拉力：S=αPg=0.85×97300=82705N受力钢丝绳数：a=2；总荷载：W=SGK+SQK=6145N；n=82705×2/6145=26.91＞[n]=10满足要求。每根钢丝绳承受荷载6145N/2=3072.5N，需要配重A×5米=3072.5×1米，A＝614.5N，每个吊点配重1000N，满足安全要求。五．吊篮脚手架安全使用要点（1）吊篮脚手架制作、安装、使用、施工中操作要求应符合《高处作业吊篮安全规则》（JG5027-92）的规定。（2）组...
