地下管线竣工测量报告 VIP专享VIP免费

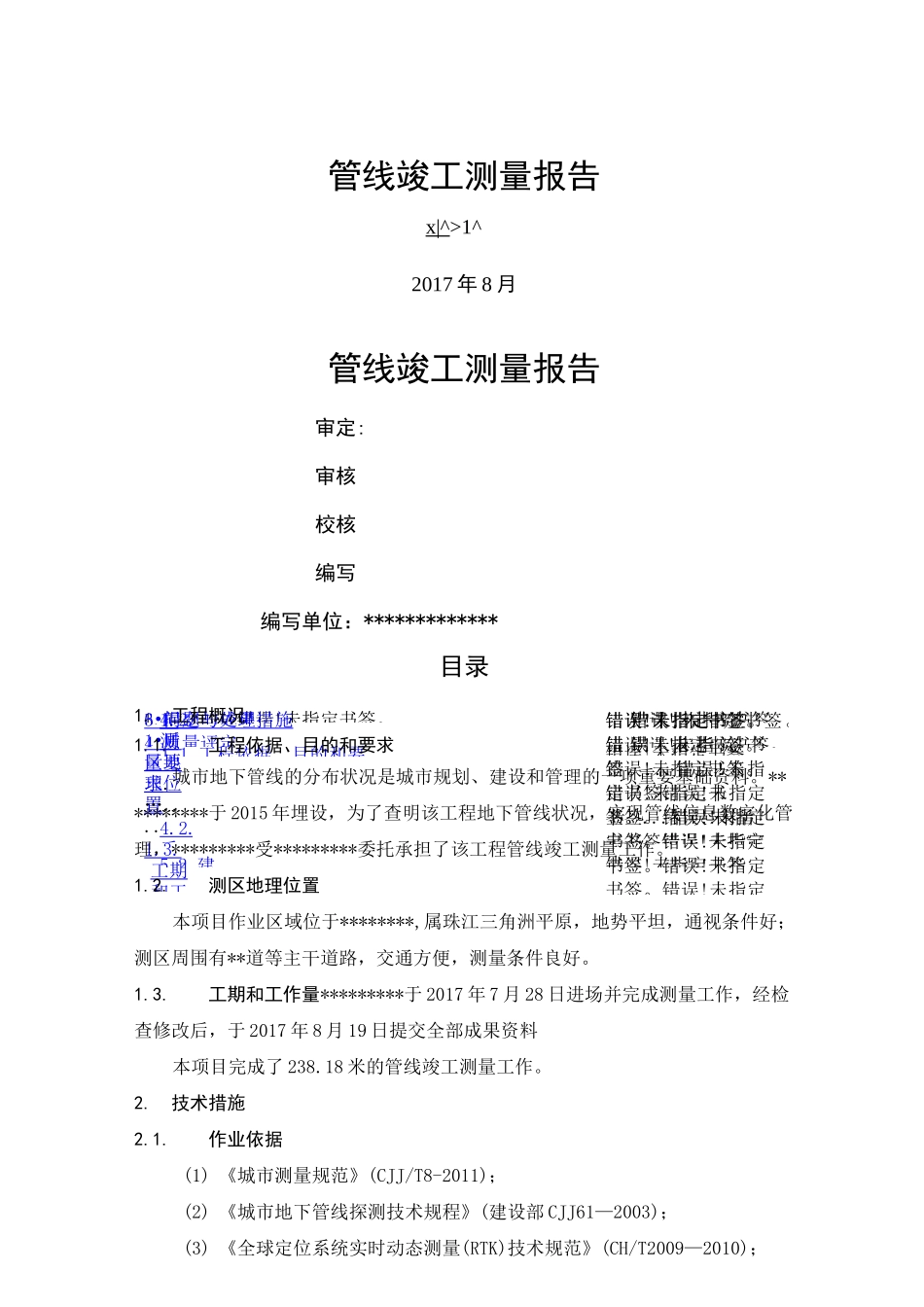

1.工错误!未指定书签。1.1.工程依据、目的和要错误!未指定书签。1.2.测区地理位置....1.3.工期和工错误!未指定书签。错误!未指定书签。...错误!未指定书签错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定3•问题与处理措施4.质量评定错误!未指定书签。错误!未指定书签。4.1•质量要求.…4.2.质错误!未指定书签。错误!未指定书签。错误!未指定书签。错误!未指定书签。...错误!未指定书签错误!未指定5.2.建错误!未指定书签。6.提交的成果错误!未指定书签。管线竣工测量报告x|^>1^2017年8月管线竣工测量报告审定:审核校核编写编写单位：*************目录1.工程概况1.1.工程依据、目的和要求城市地下管线的分布状况是城市规划、建设和管理的一项重要基础资料。**********于2015年埋设，为了查明该工程地下管线状况，实现管线信息数字化管理，*********受*********委托承担了该工程管线竣工测量工作。1.2.测区地理位置本项目作业区域位于********,属珠江三角洲平原，地势平坦，通视条件好；测区周围有**道等主干道路，交通方便，测量条件良好。1.3.工期和工作量*********于2017年7月28日进场并完成测量工作，经检查修改后，于2017年8月19日提交全部成果资料本项目完成了238.18米的管线竣工测量工作。2.技术措施2.1.作业依据(1)《城市测量规范》(CJJ/T8-2011)；(2)《城市地下管线探测技术规程》(建设部CJJ61—2003)；(3)《全球定位系统实时动态测量(RTK)技术规范》(CH/T2009—2010)；(4)《1:5001:10001:2000外业数字测图技术规程》(GB/T14912-2005)；(5)《国家基本比例尺地图图式第1部分：1：500、1：1000、1：2000地形图图式》(GB/T20257.1-2007)；(6)《基础地理信息要素分类与代码》(GB/T13923-2006)。2.2.主要技术指标坐标系统：*****市统一坐标系，3°带投影，中央子午线**°**',投影面为大地咼****m。高程基准：1985年国家高程基准。比例尺：1:500。成图方法:全野外数字化成图地下管线点的测量精度：平面位置中误差ms，不得大于土5cm(相对于临近控制点)；高程中误差mh不得大于土3cm(相对于临近控制点)。组织准备、收集整已艺流罷程图编写技术量，无需另行布设控制点。』测量资料的基础上,采用实地调查与仪器线点宜设置在管线的特征点在地面的管线特征点包括交叉点、分2.3.坐标和高程起算点本次管线采用****CORS网络进行测量。2.4.人员及设备台式电脑、平板电脑、GPS接收机、全站仪、绘图仪、交通工具、AutoCAD、CASS8.0及其他相关软硬件。作业中使用的测量仪器设备均已经法定计量部门检定合格，并在有效期内使用。本项目主要参与人员有：表2-1项目人员表序号姓名项目角色1***队长（生产总负责）2***项目负责人3***技术负责人4***技术员5***技术员2.5.技术方法以批准的线路设计施工图为基础，根据管线规划设计的相关要求及规划条件，收集、整合已有管线图和地形图数据，采用全野外数字化成图法，对新建管线进行竣工验收测量，并将竣工验收的数据成果进行整理，编制地下管线图。总体工艺流程如图5-1所示。本项目基于***CORS网络进行竣工测地下管线探查应在充分搜集和控制探查相结合的方法进行。地下管线探查应在现场查明各种地下管线的敷设状况即管线在地面上的投影位置和埋管，线竣工应查明管线类别、材质、规格、载体特征、电缆根数、孔数及附属设施等，绘制探查草图并在地面上设置管线点标志管吃图编投影广点、转折点、变材点、变坡点、变径点、起讫点、上杆、下杆以及管线上的附属质量检杳成果提交设施中心点等。在没有特征点的管线段上，视地下管线探测任务不同，地管线的管线点间距应符合下列规定：1）城市地下管线普查和专用管线探测，宜按相应比例尺设置管线点。管线点在地形图上的间距应小于或等于15cm；2）厂区或住宅小区管线探测宜按相应比例尺设置管线点管线点在地形图上的间距应小于或等于10cm；3）施工场地管线探测宜在现场按小于或等于10m间距设置管线点；4）当管线弯曲时管线点的设置应以能反映管线弯曲特征为原则。新建地下管线竣工测量应在覆土前进行，当不能在覆土前施测时，应在覆土前设置管线待测点并将设置的位置准确地引到...
