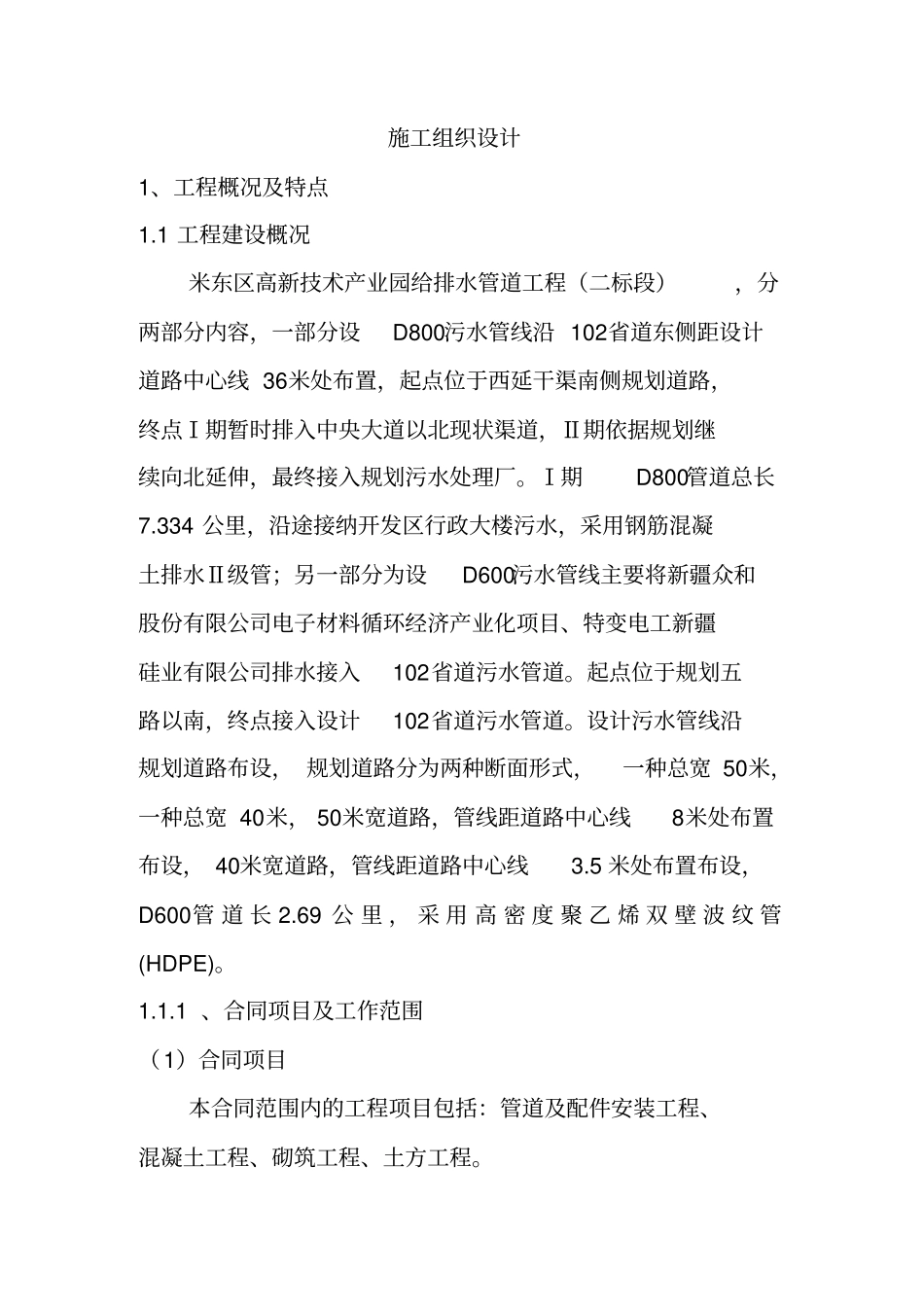

施工组织设计1、工程概况及特点1.1工程建设概况米东区高新技术产业园给排水管道工程（二标段），分两部分内容，一部分设D800污水管线沿102省道东侧距设计道路中心线36米处布置，起点位于西延干渠南侧规划道路，终点Ⅰ期暂时排入中央大道以北现状渠道，Ⅱ期依据规划继续向北延伸，最终接入规划污水处理厂。Ⅰ期D800管道总长7.334公里，沿途接纳开发区行政大楼污水，采用钢筋混凝土排水Ⅱ级管；另一部分为设D600污水管线主要将新疆众和股份有限公司电子材料循环经济产业化项目、特变电工新疆硅业有限公司排水接入102省道污水管道。起点位于规划五路以南，终点接入设计102省道污水管道。设计污水管线沿规划道路布设，规划道路分为两种断面形式，一种总宽50米，一种总宽40米，50米宽道路，管线距道路中心线8米处布置布设，40米宽道路，管线距道路中心线3.5米处布置布设，D600管道长2.69公里，采用高密度聚乙烯双壁波纹管(HDPE)。1.1.1、合同项目及工作范围（1）合同项目本合同范围内的工程项目包括：管道及配件安装工程、混凝土工程、砌筑工程、土方工程。（2）主要工作内容：本标段工程的主要工作内容为排水管道安装。1.1.2施工临时设施建设（1）施工临时设施建设包括施工临时供电、供水、工地试验室等设施的建设，施工机械修配、仓库和堆料场、临时房屋和公用设施的建设。（2）施工项目部、生活区、生产区、材料库设置于施工段之间，租用当地空闲场地建筑。1.1.3施工总进度计划本标段工程规定的工期为：（1）正式开工时间：2008年11月5日（2）工程竣工日期为：2008年12月15日1.2建筑设计特点根据室外排水管道设计规范（GB50014-2006），按照乌鲁木齐市城市规划设计研究院关于《乌鲁木齐市甘泉堡工业园区102省道给水排水管道工程》提供的该工程规划红线的要求设计。1.3结构设计特点为保证主体工程质量，在结构设计上具有合理性、经济性、安全性的特点。管道采用D800、D600钢筋混凝土排水Ⅱ级管,管材应符合GB/T11836-1999标准，管道接口采用湿陷性黄土地区混凝土排水管承插式橡胶圈接口，依据岩土工程勘察报告书，有地下水部分不具湿陷性、无地下水部分具湿陷性，基础做法分两种：（1）有地下水段：管道基础采用120°混凝土基础，做法参见06M201-1-17，自下而上为：150mm厚粒径50-80mm卵石垫层+150mm厚粒径小于50mm天然级配砂石垫层+120°C15混凝土基础。（2）湿陷性场地段，管道基础采用湿陷性黄土地区钢筋混凝土排水管道120°基础，做法参见04S531-1-13，自下而上为：150mm厚垫层+300mm厚3：7灰土+120°C20混凝土基础。如遇其它地基情况特殊地段，可会同设计单位视实际情况而定。管腔及管顶50cm范围内用中粗砂（粒径不大于5cm）回填，每层回填厚度为20cm,密实度要求：Ⅰ-95%；Ⅱ-90%；Ⅲ-85%；Ⅳ按其他条件要求，不小于85%。上部为道路时，按道路路基要求的密实度。管槽回填土应分层对称回填压实，按设计分区的土壤压实系数控制，槽底至管顶以上50cm内不得含有有机物冻土以及大于5cm的砖石等硬物。回填土应分层回填，每层虚铺厚度为20cm，管道两侧和管顶以上50cm范围内的回填必须人工夯实，两侧压实面高差不应超过30cm。高出原状地面覆盖土采用原土分层回填至设计标高，每层厚度不大于30cm，宽度同沟槽，回填后压实系数大于等于95%。检查井做法：有地下水段做法参见06MS201-3-27，井结构层由下至上依次为：300mm厚卵石垫层+200mm厚C15混凝土。井内外壁采用20mm厚1：2防水水泥砂浆抹面；湿陷性场地段做法参见04S531-5-12，井结构层由下至上依次为：300mm厚土垫层+300mm厚3：7灰土+200mm厚C30混凝土。井内外壁采用20mm厚1：2防水水泥砂浆抹面。1.4设备安装设计特点本标段工程中有地下水部分不具湿陷性、无地下水部分具湿陷性，基础做法分两种：（1）有地下水段：管道基础采用120°混凝土基础，做法参见06M201-1-17，自下而上为：150mm厚粒径50-80mm卵石垫层+150mm厚粒径小于50mm天然级配砂石垫层+120°C15混凝土基础。（2）湿陷性场地段，管道基础采用湿陷性黄土地区钢筋混凝土排水管道120°基础，做法参见04S531-1-13，自下而上为：150mm厚垫层+300mm厚3：7灰土+120°C20混凝土基础。...
